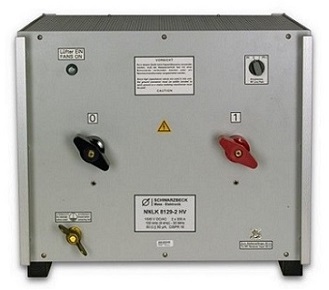

V-образный эквивалент сети Schwarzbeck NNLK 8129-2 HV с диапазоном частот от 9 кГц до 30 МГц.
Подробнее
Описание
Эквивалент сети NNLK 8129-2 HV предназначен для ЭМС испытаний в радиусе 9 кГц – 30 МГц. Модель NNLK 8129-2 HV с V-образной LISN топологией может тестировать между линия/«земля» несимметричное напряжение помех. Оборудование NNLK 8129-2 HV создано согласно стандартам, предназначенных для испытаний по CISPR-16-1-2.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
- Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
Характеристики
| Част. диапазон (ном.) | 150 кГц - 30 МГц |
| Част. диапазон (раб.) | 9 кГц - 30 МГц |
| Тип | V-образный |
| Ток максимальный | 2 х 200 А (непрерывный) |
| Напряжение максимальное | 1000 В (AC) / 1000 В (DC) |
| Импеданс | 50 мкГн || 50 Ом |
| Разъемы для испытательного устройства | клеммы съемные, 12 м |
| Порт для EMI приемника измерительного | BNC тип, 50 Ом |
| Вес | 22 кг |
| Габариты | 52 х 44,5 х 38,5 см |
Описание
Модели
| Модели | Описание |
| NNLK 8129-2 HV | V-образный эквивалент сети 9 кГц - 30 МГц |
