Описание

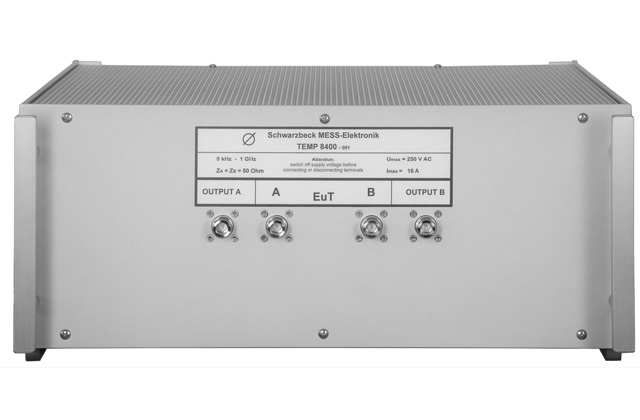

Эквивалент сети TEMP 8400 предназначен для измерения побочных ЭМ излучений в частотном радиусе 9 кГц – 1 ГГц. Устройство имеет 2 канала, в конструкции отсутствует сердечник, что предотвращает образования интермодуляционных искажений сигналов.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
Применение:
TEMP 8400 используется для тестирования побочных ЭМ излучений РЭ (радиоэлектронной) аппаратуры с целью обнаружения утечки информации.
Характеристики
Чвстотный диапазон | 9 кГц - 1 ГГц |
Ток максимальный | 16 А (непрерывный) |
25 А (в течении менее 3 мин.) | |
Напряжение макс. (DC до 400 Гц) | 250 В AC |
Импеданс (50 Гц) соответствует | 1,4 Ом |
Импеданс (A/B эквивалента) | 50 Ом +/-10 Ом |
Коэфф. деления на измерит. порту | 0...- 3 дБ |
Вносимое ослабление (EUT – AE) типовое | 25...60 дБ |
Разъемы для соединения | N тип, CEE 7/3 (Schuko), BS1363 (тип G - UK) |
Винтовые зажимы | (N - M7 х 0,75 адаптер) |
Вес | 11,5 кг |
Габариты | 47 х 44,8 х 19,1 см |
Описание
Модели
Модели | Описание |
TEMP 8400 | Симметричная AC-цепь (широкополосный эквивалент сети) 9 кГц - 1 ГГц |
