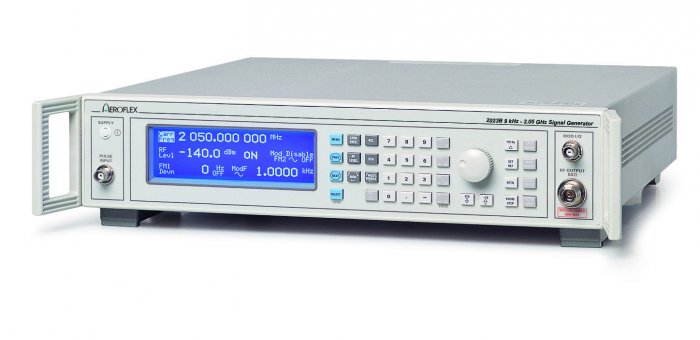

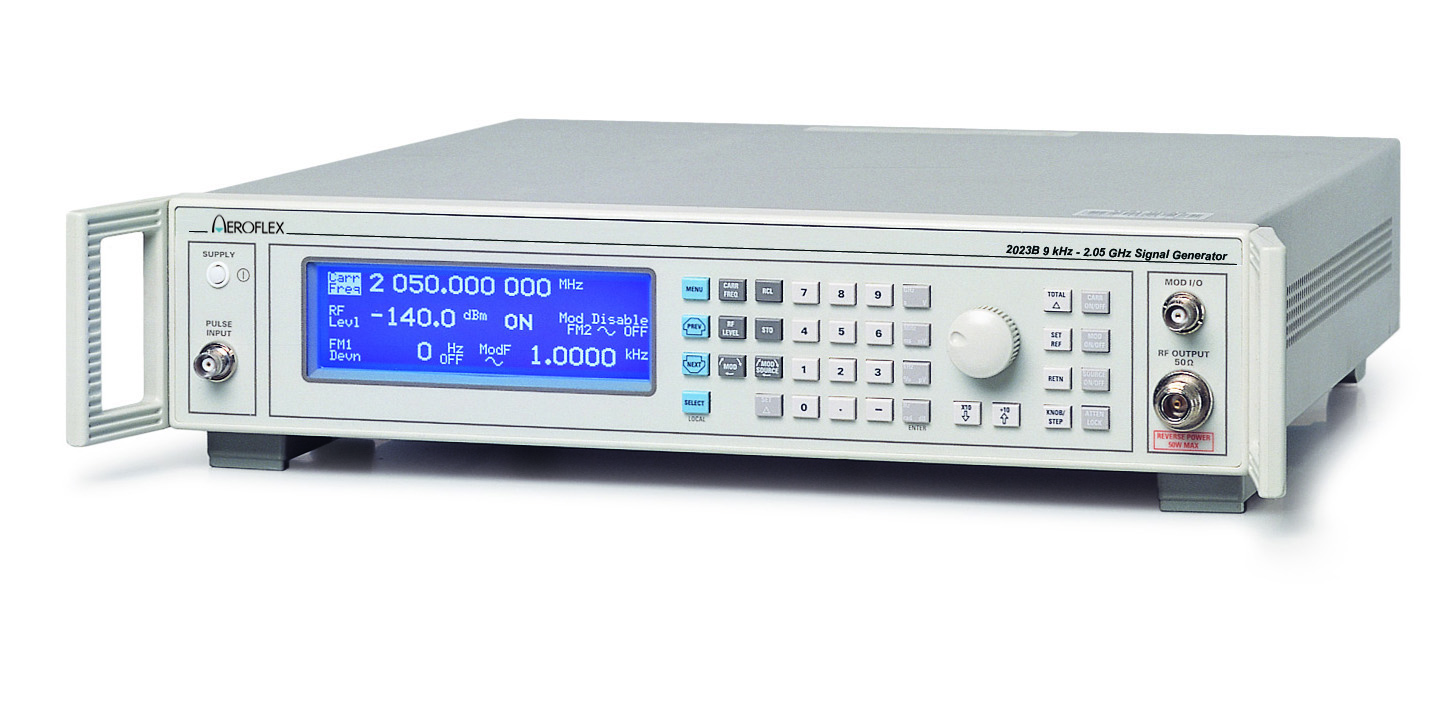

Генераторы сигналов Aeroflex 2023A, 2023B и 2025
Подробнее
Описание
Генераторы сигналов 2023A / B и 2025 - портативные и легкие, с диапазоном частоты от 9 кГц до 1,2 ГГц (2023A), 9 кГц до 2,05 ГГц (2023B) и от 9 кГц до 2,51 ГГц (2025), с широким выбором режимов модуляции. Инструменты подходят для широкого спектра применения в лаборатории и производстве. Возможности GPIB позволяют включать устройство в Системы ATE для повышения производительности производства. Интерфейс RS-232 установлен вместе с GPIB для упрощения удаленного управление генератором сигналов в базовом тесте системы или через модем.
- Широкий диапазон рабочих частот:
- от 9 кГц до 1.2 ГГц
- от 9 кГц до 2.05 ГГц
- от 9 кГц до 2.51 ГГц
- Линейный и логарифмический режим качания частоты
- Защита от обратного сигнала до 50 Вт.
- Встроенный источник двухтоновой модуляции синусоидальным, трапецидальным и прямоугольным сигналом.
- Возможность дистанционного управления через интерфейсы RS-232 и GPIB
- Широкий выбор типов модуляции: АМ; ЧМ; ФМ; импульсная и частотная манипуляция (FSK)
- Новая концепция РЧ измерений
- Встроенный 3.9 кГц фильтр
- Бесселя для частотной манипуляции (FSK)
- Дополнительная комплектация для увеличения максимального уровня выходного сигнала генератора до + 25 дБм
- Дополнительная комплектация для измерения SINAD
Характеристики
| Диапазон частот несущей |
Диапазон 9 кГц до 1.2 ГГц (2023A) 9 кГц до 2.05 ГГц (2023B) 9 кГц до 2.51 ГГц (2025) |
| Разрешение | 1 Гц |
| Погрешность | Как погрешность опорного генератора. |
| Подстройка фазы | Фаза несущей может подстраиваться с помощью ручки плавной регулировки с минимальным шагом престройки 0.09°. |
| Выход ВЧ сигнала | |
| Диапазон |
от -140 дБм до +13 дБм, с разрешением 0.1 дБ. Когда выбрана АМ максимальное значение выходного сигнала линейно уменьшается в зависимости от глубины АМ до величины до +7 дБм при глубине модуляции 99.9%. |
| Единицы измерения уровня ВЧ сигнала |
Могут быть выбраны следующие единицы μV, mV EMF или пиковых значений; в дБ относительно 1 μV, 1 mV EMF или пиковых значений; или дБм. Перевод значений из дБ в линейные и обратно может осуществляться нажатием соответствующей кнопки размерностии (дБ или V, mV, μV.) Выходной уровень сигнала может быть настроен для работы прибора вместе с 75 Ом адаптером. |
| Удержание атенюатора от переключения | Эта функция предназначена для увеличения диапазона изменения выходного уровня минимум на 10 дБ без изменения состояния выходного аттенюятора. |
| КСВ |
Для выходных уровней менее -5 дБм, выходной КСВ менее 1.3:1 для частот несущей до 1.2 ГГц и менее 1.5:1для частот до 2.51 ГГц. Для выходных уровней более -5 дБм, выходной КСВ и менее 1.5:1 для всех частот. |
| Выходной ВЧ разъем | 50 Ом, N – типа в соответствии с требованиями MIL 390123D. |
| Защита выхода | Выход защищен от подачи сигнала мощностью до 50 Вт при 50 Ом выходе или 25 Вт при КСВ 5:1. Цепь защиты управляется с передней панели или через интерфейсы GPIB/RS-232. |
| Спектральная чистота сигнала | |
| Для уровней сигнала менее +7 дБм: | |
| Гармоники |
Обычно лучше чем -30 дБ от уровня несущей для уровней менее +7 дБм. Обычно лучше чем -25 дБ от уровня несущей для уровней менее +13 дБм. |
| Не гармонические составляющие (для отстроек >3 кГц) |
Лучше чем -70 дБ от уровня несущей до 1 ГГц, Лучше чем -64 дБ от уровня несущей от 1 до 2.05 ГГц Лучше чем -60 дБ от уровня несущей свыше 2.05 ГГц. |
| Паразитная ЧМ (ЧМ выключена) | Менее 4.5 Гц среднеквадратического значения девиации в полосе от 300 Гц до 3.4 кГц и частоте несущей 1 ГГц. |
| ОБП фазовые шумы | Лучше -124 дБ/Гц от уровня несущей при отстройке 20 кГц от несущуй с частотой 470 MГц, обычно -121 дБ/Гц от уровня несущей при отстройке 20 кГц от несущуй с частотой 1 ГГц. |
| Просачивание несущей | Менее 0.5 μV пикового значения измеренных на частоте несущей двухвитковой рамочной антенной диаметром 25 мм на корпусе генератора. |
| ФM при AM | Обычно 0.1 рад при глубине модуляции 30% на частоте 470 MГц. |
| Модуляция | |
|
Может одновременно использоваться внутренняя и внешняя модуляция для обеспечения комбинированных типов модуляций. Импульная модуляция может комбинировать с импульсным сигналом от внешнего источника. |
|
| Частотная модуляция | |
| Разрешение | 1 Гц |
| Девиация | |
| Диапазон несущей (MГц) | Максимальная девиация (кГц) |
| 1200 - 2510 | 12800 |
| 600 - 1200 | 6400 |
| 300 - 600 | 3200 |
| 150 - 300 | 1600 |
| 75 - 150 | 800 |
| 37.5 - 75 | 400 |
| 18.75 - 37.5 | 200 |
| 0.009 - 18.75 | 100 |
| Погрешность на частоте 1 кГц | ±4% |
| Полоса пропускания (на уровне 1 дБ) |
от 0 до 275 кГц (открытый вход) от 10 Гц до 275 кГц (закрытый вход) от 20 Гц до 275 кГц (закрытый вход с АРУ). |
| Групповая задержка | менее 5 μс до 100 кГц. |
| Отстройка несещей (открытый вход) | менее 1% от установленного уровня девиации |
| Искажения | <1% при частоте 1 кГц для отклонений до 20% от максимально доступного отклонения, обычно 0.1% для уровней девиации менее 2% от максимально возможного значения девиации и <3% при максимально доступном отклонении |
| Источник модуляции | Внутренний НЧ генератор или внешний НЧ сигнал, поданный через BNC гнездо на передней пангели прибора. |
| Частотная манипуляция | |
| Режимы | 2 уровневая или 4 уровневая FSK (частотная манипуляция) |
| Источник данных | Данные подаются на гнездо TRIGGER задней панели прибора (2 уровневая) или гнезда TRIGGER и PULSE (4 уровневая). Помните, что при комплектации прибора опцией 7, гнездо задней панели PULSE обозначается как FSK2. |
| Частотный сдвиг | устанавливается до ±100 кГц |
| Погрешность | Как погрешность ЧМ. |
| Временное дрожание | ±3.2 μс |
| Фильтрация | Фильтр Бесселя 8 порядка, -3 дБ на частоте 3.9 кГц |
| Фазовая модуляция | |
| Девиация | от 0 до 10 рад, разрешение 3 цифры или 0.01. |
| Погрешность на частоте 1 кГц | ±4% от установленной девиации включая паразитную модуляцию. |
| Полоса пропускания на уровне 3 | от 100 Гц до 10 кГц |
| Искажения | Менее 3% при девиации 10 рад и частоте модуляции 1 кГц. Обычно <0.5% для отклонений до 1 рад при 1 кГц |
| Источник модуляции | Внутренний НЧ генератор или внешний НЧ сигнал, поданный через BNC гнездо на передней пангели прибора. |
| Амплитудная модуляция | Для частот <2 ГГц |
| Диапазон | 0 до 99.9%, разрешение 0.1%. |
| Погрешность | ±5% от установленного значения на частоте 1 кГц (от +17°C до 27°C), температурный коэффициент <±0.02%/°C. |
| Полоса пропускания на уровне 1 дБ |
от 0 до 30 кГц (открытый вход) от 10 Гц до 30 кГц (закрытый вход) от 20 Гц до 30 кГц (закрытый вход с АРУ) |
| Искажения |
<2,5% при частоте 1 кГц для глубины модуляции до 80% и <1,5% при частоте 1 кГц для глубины модуляции до 30% <3,5% для несущих частот выше 500 МГц |
| Источник модуляции | Внутренний НЧ генератор или внешний НЧ сигнал, поданный через BNC гнездо на передней пангели прибора. |
| Импульсная модуляция | Для высокоскоростной ИМ смотрите раздел Опции. |
| Частотный диапазон | от 32 MГц до 2.51 ГГц, применим до 10 MГц |
| Диапазон установки выходного уровня |
Максимальное гарантированное значение снижается до +8 дБм. (+20 дБм или +14 дБм при комплектации дополнительным усилителем) |
| Погрешность установки уровня сигнала | В режиме ИМ к общей погрешности добавляется ±0.5 дБ. |
| Отношение Вкл/выкл | Лучше 45 дБ на частотах менее 1.2 ГГц, лучше 40 дБ на частотах более 1.2 ГГц. |
| Воемя нарастания и спада фронта | менее 10 μс |
| Управление |
Вход для сигнала ИМ расположен на задней панели прибора (генздо BNC) и имеет сопротивление 10 кОм. Уровень логического 0 (от 0 В до 0.8 В) несущая выключена, a уровень логической 1 (от 2.0 В до 5 В) несущая включена. Максимально допустимое входное напряжение ±15 В |
| Внутренний НЧ генератор | |
| Частотный диапазон | от 0.01 Гц до 20 кГц |
| Разрешение | 5 цифр |
| Погрешность установки частоты | Как у опорного генератора |
| Искажения | Менее 0.1% на частоте 1 кГц |
| Формы сигнала |
Синусоидальная волна до 100 кГц Прямоугольная волна до 50 кГц Треугольная волна, пригодная для использования до 20 кГц |
| НЧ выход | Сигнал модулирующего генератора присутствует на гнезде передней панели прибора амплитудой 2 В среднеквадратического значения при 600 Ом нагрузке. |
| Внешняя модуляция |
Вход через гнездо BNC на передней панели прибора. Для обеспечения установленой девиации амплитуда синусоидального сигнала должна составлять 1 В среднеквадратического значения (1.414 В пикового). Входная чувствительность должна быть увеличена до 1 В пикового значения при дополнительной комплектации прибора (option 10). Входное сопровивление 100 кОм. |
| АРУ при модуляции |
Вход внешний модуляции может использовать АРУ, которая поддерживает заданный уровень модуляции при уровне входного синусоидального сигнала от 0.5 В до 1.25 В среднеквадратического значения. Симолы high и low на экране будут указывать на то что уровень сигнала находится вне регулируемого диапазона. |
| Режим свипирования | |
| Управляющие параметры | Начальная и конечная частота несущей. |
| Линейное свипирование | Минимальный шаг по частоте 1 Гц. |
| Логарифмическое свипирование | Пропорциональное изменение от 0.01% до 50% с шагом 0.01%. |
| Время шага | от 50 mс до 10 с/шаг |
| Запуск | Вход внешнего запуска находится на задней панели и может использоваться в режимах однократного, постоянного, старт/стопного или пошагового свипирования |
| Опорный генератор | |
| TCXO | 10 MГц |
| Температурная стабильность | лучше ±7 х 10-7 в рабочем диапазоне температур от 0 до 55°C. |
| Внешний вход | BNC гнездо на задней панели прибора для подключения внешнего стандарта частотой 1 MГц или 10 MГц и уровнем от 220 mВ до 1.8 В среднеквадратического значения. Входное сопротивление 1 кОм. |
| Выход | BNC гнездо на задней панели прибора для снятия внутреннего опорного сигнала частотой 10 MГц и размахом 2 В на сопротилении 50 Ом. |
| Общие характеристики | |
| Дистанционное управление | |
| GPIB | Дистанционно управляются все параметры прибора за исключением управлением питанием прибора. |
Документы
Описание
Модели
| Модель | Описание |
| 2023A | 9 кГц - 1.2 ГГц Генератор сигналов |
| 2023B | 9 кГц - 2.05 ГГц Генератор сигналов |
| 2025 | 9 кГц - 2.51 ГГц Генератор сигналов |
| Опции | |
| Опция 1 | Без аттенюатора (недоступен с опцией 3, 7 или 11) |
| Опция 2 | Работа на постоянном токе |
| Опция 3 | Высокая мощность (недоступен с опцией 1, 7 или 11) |
| Опция 4 | Высокая стабильность опорного генератора |
| Опция 5 | Выход задней панели |
| Опция 7 | Короткий пульс модулятора (недоступен с опцией 1, 3 или 11) |
| Опция 9 | Внутренний генератор импульсов |
| Опция 10 | Мод входной чувствительности 1 В пк |
| Опция 11 | Короткий пульс с высокой мощностью (недоступен с опцией 1, 3 или 7) |
| Опция 12 | SINAD измерения |
| Укомплектован | |
| Источник питания переменного тока | |
| 46882/037 | Руководство пользователя на CD ROM |
| 43130/119 | Источник питания постоянного тока (Только опция 2) |
| Вспомогательное оборудование | |
| 46880/088 | Сервисное руководство пользователя |
| 46882/373 | Распечатанная версия руководство пользователя |
| 46884/792 | Набор с ручками для крепленя в стойку |
| 46662/601 | Переносная сумка |
| 46662/602 | Мягкая сумка |
| 46884/650 | RS-232 кабель, 9-переход "мама" - 9-переход "мама", 1.5 м |
| 43129/189 | 1 м GPIB кабель |
