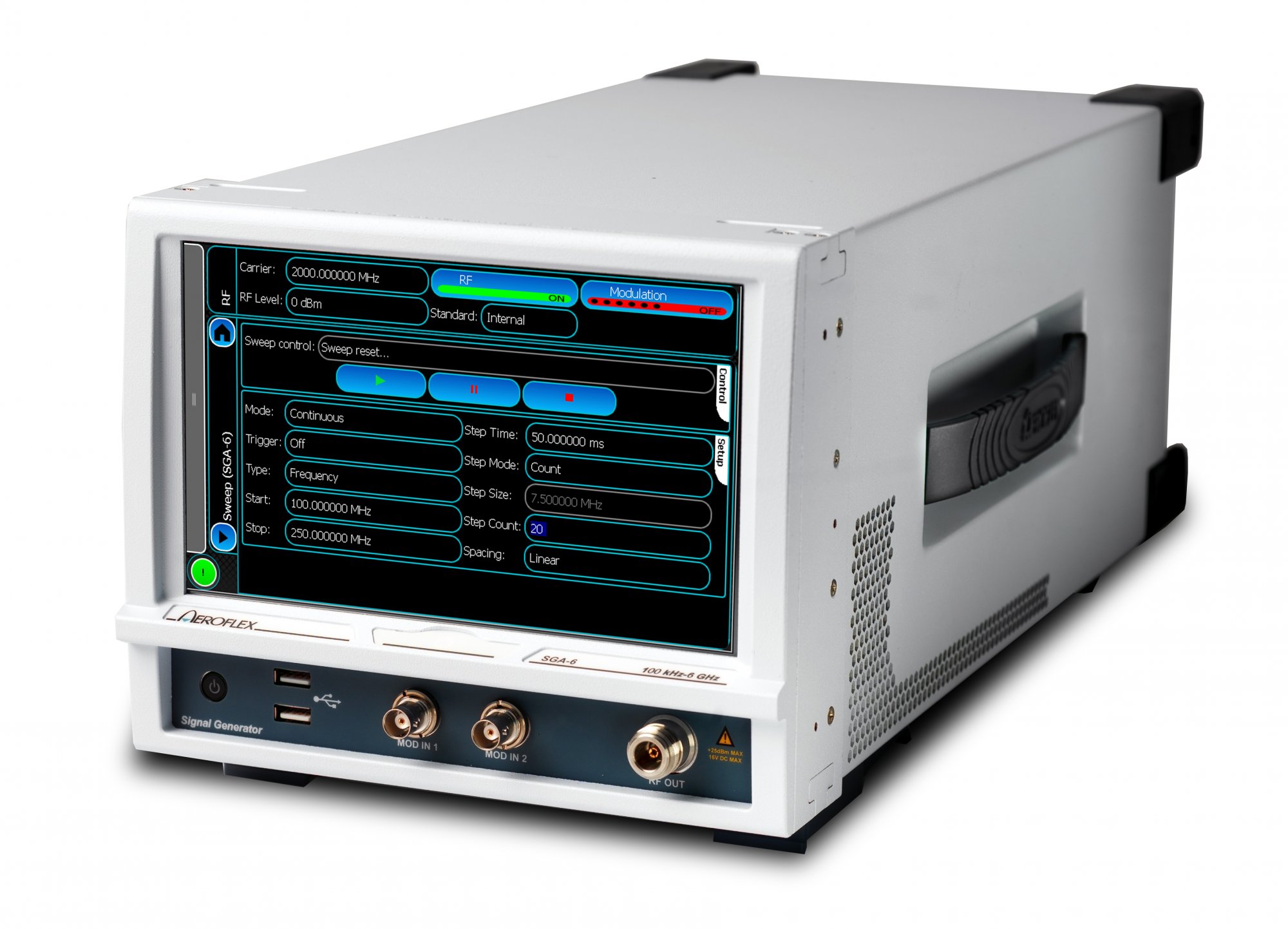

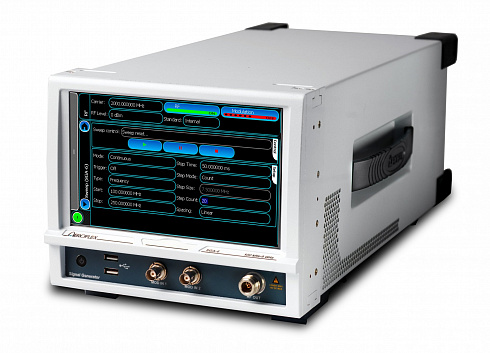

Компактный, высокопроизводительный генератор сигналов Aeroflex SGA
Подробнее
Описание
Широкий диапазон:
SGA-3 – 100 кГц ... 3 ГГц
SGA-6 – 100 кГц ... 6 ГГц
Выходной сигнал с уровнем +13 дБм (опция +20 дБм)
Низкий уровень фазовых шумов SSB: -135 дБ ниже несущей/Гц на частоте 1 ГГц с отклонением 20 кГц от несущей
Малое время установления частоты: 100 мкс
Широкополосная амплитудная, частотная, фазовая модуляция с многочисленными гибкими режимами модуляции (опция)
Четыре внутренних генератора модуляции 10 МГц
Внутренний импульсный модулятор / генератор (опция)
Различные функции качания частоты и амплитуды
Ширина устройства равна половине ширины стойки, высота равна 4U (U = 1,75 дюйма), пользовательский интерфейс с сенсорным экраном размером 8,5 дюймов
Синхронизация и взаимодействие с модулями типа "включай и работай" и/или с другими генераторами SGA S-серии
Использование механизма стыковки AerolockTM в случае применения большого числа устройств
Дистанционное управление через интерфейсы USB, LAN и GPIB
Низкие эксплуатационные расходы, обусловленные применением модульной структуры
В генераторе SGA используется пользовательский интерфейс с большим сенсорным экраном для обеспечения простоты использования генератора сигналов, не имеющей себе равных. Благодаря малому форм-фактору генератор SGA может использоваться и в домашних, и в полевых условиях, совершенно так же, как в лабораторных и производственных условиях. Использование собственной технологии Fast Low Noise Synthesis (FLNS) компании Aeroflex, совместно с опытом, приобретенным за многие десятилетий разработки современных источников сигналов, гарантирует высочайшее качество сигналов с малым временем установления частоты и амплитуды сигналов. Благодаря этому генераторы SGA являются уникальными устройствами во всех отношениях. За счет большого числа поддерживаемых функций и опций генераторы SGA обеспечивают выполнение всех требований, предъявляемых к генераторам сигналов общего назначения, с обеспечением рабочих характеристик, необходимых для выполнения критических измерений приемников или для быстрого внедрения производственных процессов.
SGA-3 – 100 кГц ... 3 ГГц
SGA-6 – 100 кГц ... 6 ГГц
Выходной сигнал с уровнем +13 дБм (опция +20 дБм)
Низкий уровень фазовых шумов SSB: -135 дБ ниже несущей/Гц на частоте 1 ГГц с отклонением 20 кГц от несущей
Малое время установления частоты: 100 мкс
Широкополосная амплитудная, частотная, фазовая модуляция с многочисленными гибкими режимами модуляции (опция)
Четыре внутренних генератора модуляции 10 МГц
Внутренний импульсный модулятор / генератор (опция)
Различные функции качания частоты и амплитуды
Ширина устройства равна половине ширины стойки, высота равна 4U (U = 1,75 дюйма), пользовательский интерфейс с сенсорным экраном размером 8,5 дюймов
Синхронизация и взаимодействие с модулями типа "включай и работай" и/или с другими генераторами SGA S-серии
Использование механизма стыковки AerolockTM в случае применения большого числа устройств
Дистанционное управление через интерфейсы USB, LAN и GPIB
Низкие эксплуатационные расходы, обусловленные применением модульной структуры
В генераторе SGA используется пользовательский интерфейс с большим сенсорным экраном для обеспечения простоты использования генератора сигналов, не имеющей себе равных. Благодаря малому форм-фактору генератор SGA может использоваться и в домашних, и в полевых условиях, совершенно так же, как в лабораторных и производственных условиях. Использование собственной технологии Fast Low Noise Synthesis (FLNS) компании Aeroflex, совместно с опытом, приобретенным за многие десятилетий разработки современных источников сигналов, гарантирует высочайшее качество сигналов с малым временем установления частоты и амплитуды сигналов. Благодаря этому генераторы SGA являются уникальными устройствами во всех отношениях. За счет большого числа поддерживаемых функций и опций генераторы SGA обеспечивают выполнение всех требований, предъявляемых к генераторам сигналов общего назначения, с обеспечением рабочих характеристик, необходимых для выполнения критических измерений приемников или для быстрого внедрения производственных процессов.
Характеристики
| FREQUENCY | |
| Range |
100 kHz to 3 GHz (SGA-3) 100 kHz to 6 GHz (SGA-6) |
| Resolution | 0.01 Hz |
| Accuracy | As frequency reference |
| Settling Time (CW Mode) | Typical settling time to within 0.1 ppm of final frequency after receipt of remote interface delimiter: 5 ms |
| Settling Time (List Mode) |
Typical settling time to within 0.1 ppm of final frequency after trigger pulse in List Mode.: <100 μs for frequency changes exceeding 1.6 GHz within the frequency range above 3.2 GHz: >101 μs |
| Carrier Phase |
0 – 359.99 degrees in 0.01 degree steps Carrier phase controls the phase of the carrier with respect to the reference frequency standard, be it internal or external. |
| RF LEVEL | |||
| Range |
-130 to +13 dBm -130 to +10 dBm below 3 MHz When AM is selected, the maximum RF output level is linearly reduced by up to 6 dB depending on the requested AM depth. Step attenuator: 0 to 132.5 dB in 0.25 dB steps Note: Performance is not guaranteed below -120 dBm |
||
| Range (option 003) |
-130 to +20 dBm -130 to +16 dBm below 50 MHz -130 to +10 dBm below 3 MHz -130 dBm to +19 dBm above 5.8 GHz Note: Performance is not guaranteed below -120 dBm |
||
| Resolution | +0.01 dB | ||
| Accuracy at 23oC ±5oC | 100 kHz - 50 MHz |
<±0.7 dB <±1.0 dB |
below -110 dBm |
| >50 MHz - 3 GHz |
<±0.5 dB <±0.7 dB <±1.0 dB <±1.0 dB |
+9.5 to -50 dBm below -50 dBm below -110 dBm above +9.5 dBm |
|
| >3 GHz - 6 GHz |
<±0.6 dB <±1.0 dB <±1.0 dB |
+8.5 to -50 dBm below -50 dBm above +8.5 dBm |
|
|
Add 0.2 dB when AM enabled Temperature stability +0.01 dB/0C up to 3 GHz, 0.02 dB/oC up to 6 GHz Specification applies ≥-120 dBm up to 3 GHz, ≥-100 dBm up to 6 GHz and ≤+16 dBm above 5 GHz |
|||
| Repeatability | Better than ±0.05 dB after warm up following a return from a change of frequency or level valid for at least 2 hours and excluding temperature influence | ||
| Monotonicity |
Typically better than 0.05 dB (-30 dBm to +13 dBm or to +20 dBm wirh option 003) Better than 0.2 dB typ. at an RF level between +3.0 and +4.5 dBm and between +9.0 dBm and +10.5 dBm. |
||
| Switching Time |
<100 μs to within 0.1 dB of final value (23°C ±5°C) after trigger pulse in List Mode <150 μs when changing carrier frequency |
||
| Output Impedance | 50 Ω nominal | ||
| Output VSWR | >1 MHz -3 GHz | <+3.5 dBm | <+9.5 dBm |
| <1.4:1 | <1.5:1 typ. | ||
| <+2.5 dBm | <+8.5 dBm | ||
| >3 GHz | <1.6:1 | <1.7:1 typ. | |
| Reverse Power Damage Level | +25 dBm, ±16 V DC | ||
| RF Level Offsets |
Up to the maximum output level range A given RF level offset over a given frequency band A profiled RF level offset between two given frequencies A selection of both of the above |
||
| SPECTRAL PURITY | ||||||
| SSB Phase Noise (CW Mode) | All values in dBc/Hz | |||||
|
Carrier freq 100 MHz 250 MHz 500 MHz 1 GHz 2 GHz 4 GHz 6 GHz |
1 kHz -130 -129 -123 -117 -111 -105 -101 |
20 kHz -140 -140 -136 -130 (-135 typ) -124 -118 -115 |
10 MHz -150 typ. -150 typ. -150 typ. -148 (-152typ) -148 -140 -135 |
|||
| Phase noise below 100 Hz offset is dependent upon reference phase noise | ||||||
| Non-Harmonic Related Spurious (CW Mode) | At offsets >10 kHz: | |||||
| ≤1 GHz, better than -80 dBc | ||||||
| >1 GHz, better than -76 dBc | ||||||
| >2 GHz, better than -70 dBc | ||||||
| >5 GHz, better than -68 dBc | ||||||
| >5.5 GHz, better than -55 dBc | ||||||
| At carrier frequencies between 3.4 GHz and 4.0 GHz, spurious outputs between 2.3 GHz and 2.7 GHz are specified at better than -62 dBc. | ||||||
| Sub-harmonics | <1.5 GHz, better than -80 dBc | |||||
| <3 GHz, better than -75 dBc | ||||||
| ≤6 GHz, better than -40 dBc | ||||||
|
Harmonics (CW Mode) |
1 MHz - 6 GHz | ≤-2 dBm, better than -30 dBc | ||||
| ≤+8 dBm, better than -30 dBc typ. | ||||||
| Residual FM (CW mode) | Less than 1 Hz RMS deviation in a 300 Hz to 3.4 kHz unweighted bandwidth at 1 GHz | |||||
| RF Leakage | Less than 0.5 μV at the carrier frequency into a single turn 25 mm loop 25 mm or more from the case | |||||
| RMS Jitter (CW mode) | Carrier freq. | RMS Jitter Bandwidth | RMS Jitter (measured performance) | |||
| 1 GHz | 1 Hz - 10 MHz | 450 fs | ||||
| 155 MHz | 100 Hz -1.5 MHz | 58 fs | ||||
| 622 MHz | 1 kHz - 5 MHz | 31 fs | ||||
| 2.488 GHz | 5 kHz - 15 MHz | 25 fs | ||||
Документы
Aeroflex SGA Specification
401.5 Кб
Описание
| Options | |
| SGA-3 | 100 kHz to 3 GHz analog signal generator |
| SGA-6 | 100 kHz to 6 GHz analog signal generator |
| Option 001 | AM, FM and phase modulation |
| Option 003 | High power (+20 dBm) |
| Option 004 | Fast pulse modulation |
| Option 005 | Removable hard disk |
| Option 006 | Avionics (requires option 001) |
| Option 007 | Rear panel connectors |
| Option 010 | DME (requires options 001, 004 and 006) |
| Optional Accessories | |
| 47000/068 | Operating manual (paper format) |
| 46880/124 | Service manual supporting repair to module level |
| 43129/189 | 1.5 m GPIB lead |
| 46662/836 | Soft carry case |
| 46662/835 | Hard transit case |
| 46885/505 | Single instrument rack mounting kit (front panel brackets) |
| 46885/506 | Double instrument rack mounting kit (front panel brackets) |
| 43139/042 | RF double screened connector cable 50 Ω, 1.5 m, BNC (m) |
| 54311/095 | RF double screened connector cable 50 Ω, 1 m, type N connectors |
| 54311/092 | Coaxial adapter N male to BNC female |
| 59999/163 | Precision coaxial adapter N male to SMA female |
