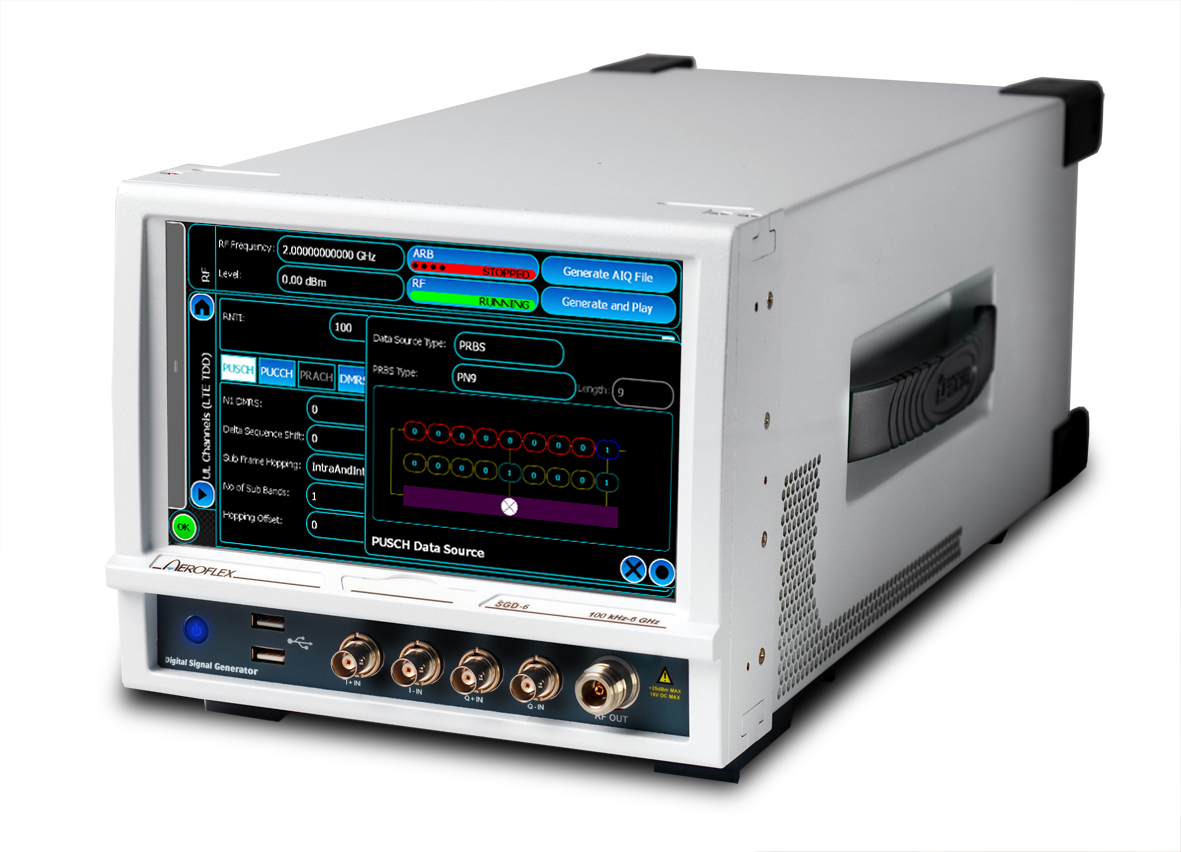

Компактный, высокопроизводительный генератор сигналов Aeroflex SGD
Подробнее
Описание
В генераторе SGD используется пользовательский интерфейс с большим сенсорным экраном для обеспечения простоты использования генератора сигналов, не имеющей себе равных. Малый форм-фактор и легкий вес обеспечивают минимальную занимаемую площадь на рабочем месте или в тестовой системе и максимальную мобильность. Широкополосный синфазно-квадратурный модулятор обеспечивает превосходный динамический диапазон, обеспечивающий выполнение большинства требуемых измерений селективности усилителей и приемников.
Использование собственной технологии Fast Low Noise Synthesis (FLNS) компании Aeroflex, совместно с опытом, приобретенным за многие десятилетий разработки современных источников сигналов, гарантирует высочайшее качество сигналов с малым временем установления частоты и амплитуды сигналов. Благодаря этому генераторы SGD являются уникальными устройствами во всех отношениях. За счет большого числа поддерживаемых функций и опций генераторы SGD обеспечивают выполнение всех требований, предъявляемых к генераторам сигналов общего назначения, с обеспечением рабочих характеристик, необходимых для выполнения критических измерений приемников или для быстрого внедрения производственных процессов.
- Широкий диапазон:
- SGD-3 – 100 кГц ... 3 ГГц
- SGD-6 – 100 кГц ... 6 ГГц
- Выходной сигнал с уровнем +13 дБм (опция +20 дБм)
- Коэффициент утечки по соседнему каналу согласно требованиям 3GPP: -71 дБ ниже несущей
- Синфазно-квадратурный модулятор с полосой частот 300 МГц
- Двухканальный генератор колебаний произвольной формы с частотой выборок до 250 МВыб/с и памятью объемом до 4 Гбайт
- Встроенное инструментальное средство формирования сигналов специальной формы IQCreator®
- Низкий уровень фазовых шумов SSB: -135 дБн/Гц на частоте 1 ГГц
- Малое время установления частоты: 100 мкс
- Режим качания по списку с последовательностью произвольных форм (AWG)
- Ввод / вывод синтезатора для фазовой синхронизации нескольких генераторов сигналов
- Внутренний импульсный модулятор / генератор (опция)
- Различные функции качания частоты и амплитуды
- Полная аналоговая модуляция
- Ширина устройства равна половине ширины стойки, высота равна 4U (U = 1,75 дюйма), пользовательский интерфейс с сенсорным экраном размером 8,5 дюймов
- Синхронизация и взаимодействие с модулями и устройствами S-серии
- Использование механизма стыковки "Aerolock" в случае применения большого числа устройств
- Дистанционное управление через интерфейсы USB, LAN и GPIB
- Низкие эксплуатационные расходы, обусловленные применением модульной структуры
- Когерентный по фазе вход / выход LO
Характеристики
| FREQUENCY | |||
| Range |
100 kHz to 3 GHz (SGD-3) 100 kHz to 6 GHz (SGD-6) |
||
| Resolution | 0.01 Hz | ||
| Accuracy | As frequency reference | ||
| Settling Time (CW Mode) | Typical settling time to within 0.1 ppm of final frequency: 3 ms | ||
| Settling Time | Typical settling time to within 0.1 ppm of final frequency after trigger pulse in List Mode: | ||
| (List Mode) | <100 μs | ||
| for frequency changes exceeding 1.6 GHz within the frequency range above | |||
| 3.2 GHz: | |||
| >101 μs | |||
| Carrier Phase |
0 – 359.9 degrees in 0.01 degree steps Carrier phase controls the phase of the carrier with respect to the reference frequency standard, be it internal or external. |
||
| RF LEVEL | |||
| Range |
-130 to +13 dBm Step attenuator: 0 to 132.5 dB in 0.25 dB steps Note: Performance is not guaranteed below -120 dBm |
||
| Range (option 003) |
-130 to +20 dBm -130 to +17 dBm below 50 MHz -130 to +15 dBm below 10 MHz -130 to +13 dBm below 1 MHz Note: Performance is not guaranteed below -120 dBm |
||
| Resolution | 0.01 dB | ||
| Accuracy (18°C-28°C) | 100 kHz to 50 MHz |
<±0.7 dB <±1.0 dB below -110 dBm |
|
| >50 MHz to ≤3 GHz |
<±0.5 dB <±0.6 dB from -90 to -110 dBm <±1.0 dB from -110.01 to -120 dBm |
||
| >3 GHz |
<±0.7 dB <±0.9 dB from -100.01 to -110 dBm <±1.2 dB from -110.01 to -120 dBm |
||
|
Temperature stability 0.01 dB/˚C above 1 MHz, 0.02 dB/˚C below 1 MHz (CW mode) Add 0.2 dB for complex modulated signals |
|||
| Repeatability | Better than ±0.05 dB after warm up following a return from a change of frequency or level valid for at least 2 hours and excluding temperature influence | ||
| Monotonicity |
Typically better than 0.05 dB (-30 dBm to +13 dBm or to +20 dBm with option 003) Better than 0.2 dB typ. at an RF level between +3.0 and +4.5 dBm and between +9.0 dBm and +10.5 dBm. |
||
| Switching Time (18°C-28°C) |
<100 μs to within 0.1 dB of final value after trigger pulse in List Mode <150 μs when changing carrier frequency |
||
| Output Impedance | 50 Ω nominal | ||
| Output VSWR | >1 MHz - 3 GHz |
<+3.5 dBm <1.4:1 <+2.5 dBm |
<+9.5 dBm <1.5:1 typ. <+8.5 dBm |
| >3 GHz | <1.6:1 | <1.7:1 typ. | |
| Reverse Power Damage Level | +25 dBm, ±16 V DC | ||
| RF Level Offsets |
Up to maximum output level range. A given RF level offset over a given frequency band A profiled RF level offset between two given frequencies A selection of both of the above |
||
| SPECTRAL PURITY | ||||
| SSB Phase Noise (CW Mode) | Carrier freq. | 1 kHz | 20 kHz | 10 MHz |
| 100 MHz | -130 | -140 | -150 typ. | |
| 250 MHz | -129 | -140 | -150 typ. | |
| 500 MHz | -123 | -136 | -150 typ. | |
| 1 GHz | -117 | -130 (-135 typ) | -148 (-152 typ.) | |
| 2 GHz | -111 | -124 | -148 | |
| 4 GHz | -105 | -118 | -140 | |
| 6 GHz | -101 | -115 | -135 | |
| Phase noise below 100 Hz offset is dependent upon reference phase noise. | ||||
| Non-Harmonic Related Spurious (CW Mode) |
At offsets >10 kHz: ≤1 GHz, better than -80 dBc >1 GHz, better than -76 dBc >2 GHz, better than -70 dBc >5 GHz, better than -68 dBc At carrier frequencies between 3.4 GHz and 4.0 GHz, spurious outputs between 2.3 GHz and 2.7 GHz are specified at better than -62 dBc. |
|||
| Sub-harmonics |
<1.5 GHz, better than -80 dBc <3 GHz, better than -75 dBc <6 GHz, better than -40 dBc |
|||
| Harmonics |
1 MHz – 6 GHz ≤-2 dBm, better than -30 dBc ≤+8 dBm, better than -30 dBc typ. |
|||
| Residual FM (CW Mode) | Less than 1 Hz RMS deviation in a 300 Hz to 3.4 kHz unweighted bandwidth at 1 GHz. | |||
| RF Leakage | Less than 0.5 μV at the carrier frequency into a single turn 25 mm loop 25 mm or more from the case | |||
| RMS Jitter | Carrier Freq. | RMS Jitter Bandwidth | RMS Jitter (measured performance) | |
| 1 GHz | 1 Hz – 10 MHz | 450 fs | ||
| 155 MHz | 100 Hz – 1.5 MHz | 58 fs | ||
| 622 MHz | 1 kHz – 5 MHz | 31 fs | ||
| 2.488 GHz | 5 kHz – 15 MHz | 25 fs | ||
| EXTERNAL VECTOR MODULATION | ||||
| Carrier Frequency | 50 MHz – 6 GHz | |||
| Input Impedance | 100 Ω differential | |||
| Coupling | DC | |||
| Input Voltage | ±0.707 Vpk on ‘I or Q’ or ±0.5 Vpk ‘I and Q’ for calibrated output | |||
| I and Q Bandwidth (3 dB) at RF Output | Carrier Frequency | Bandwidth | ||
| ≤30 MHz | up to 20 MHz | |||
| ≤46.875 MHz | 20 MHz | |||
| ≤93.75 MHz | 30 MHz | |||
| ≤187.5 MHz | 80 MHz | |||
| ≤375 MHz | 100 MHz | |||
| >375 MHz | 300 MHz | |||
| INTERNAL VECTOR MODULATION | ||||
| I and Q bandwidth (3 dB) at RF Output | Carrier Frequency | Bandwidth | ||
| ≤30 MHz | up to 20 MHz | |||
| ≤46.875 MHz | 20 MHz | |||
| ≤125 MHz | 30 MHz | |||
| ≤187.5 MHz | 40 MHz | |||
| ≤375 MHz | 100 MHz | |||
| >375 MHz | 200 MHz | |||
| Residual Carrier Leak |
-45 dBc typ. After IQ self-cal -55 dBc typ. ≤3.5 GHz, -50 dBc typ >3.5 GHz |
|||
| IQ Image Suppression |
After IQ Self Cal Carrier frequencies >187.5 MHz Tone Frequency |
|||
|
100 kHz 10 MHz 30 MHz 50 MHz 80 MHz |
-55 dBc typ. -50 dBc typ. -46 dBc typ. -43 dBc typ. -40 dBc typ. |
|||
|
Carrier frequencies ≤187.5 MHz, -40 dBc typ Carrier frequencies ≤125 MHz, -43 dBc typ |
||||
| Third order intermodulation distortion | 2 tones at 0 dBm per tone | |||
|
≤1 GHz ≤3.5 GHz >3.5 GHz |
<-45 dBc <-50 dBc <-40 dBc |
|||
Документы
Aeroflex SGD Specification
747.6 Кб
Описание
| Option | |
| SGD-3 | 100 kHz to 3 GHz digital RF signal generator |
| SGD-6 | 100 kHz to 6 GHz digital RF signal generator |
| Option 003 | High Power (+20 dBm) |
| Option 004 | Fast Pulse Modulation |
| Option 005 | Removable Storage Disk |
| Option 007 | Rear panel connectors |
| Option 010 | AWG with 128 MSamples memory |
| Option 011 | AWG with 512 MSamples memory |
| Option 012 | AWG with 1 GSample memory |
| Option 101 | Waveform creation package- Basic (options 111 to 115) |
| Option 102 | Waveform creation package- Advanced (options 101, 117 and 118) |
| Option 111 | 3GPP (GSM, EDGE, EGPRS, EGPRS2, WCDMA, HSPA, HSPA+) |
| Option 112 | 3GPP2 (IS-95, CDMA2000, 1xEVDO (0+A)) |
| Option 113 | TD-SCDMA (3GPP TDD-LCR) |
| Option 114 | Bluetooth V.11 + V.21 + EDR + Version 4 and LR-WPAN (802.15.4) |
| Option 115 | WLAN (a, b, g, n) |
| Option 117 | LTE FDD Rel. 8 |
| Option 118 | LTE TDD Rel. 8 |
| Option 119 | WLAN 802.11ac (requires option 115) |
| Optional Accessories | |
| 47000/132 | Operating manual (paper format) |
| 46880/124 | Service manual supporting repair to module level (includes semi-automatic adjustment software) |
| 43129/189 | 1.5 m GPIB lead |
| 46662/836 | Soft carry case |
| 46662/835 | Hard transit case |
| 23448/030 | USB Type A - Type B cable, 1.5 m |
| 46885/505 | Single instrument rack mounting kit (front panel brackets) |
| 46885/506 | Double instrument rack mounting kit (front panel brackets) |
| 43139/042 | RF double screened connector cable 50 Ω, 1.5 m, BNC (m) |
| 54311/095 | RF double screened connector cable 50 Ω, 1 m, type N connectors |
| 54311/092 | Coaxial adapter N male to BNC female |
| 59999/163 | Precision coaxial adapter N male to SMA female |
| TBA | 2 x 50 Ω BNC terminations |
