Генерирование импульсов для стимулирования и контроля электронных систем выходит за рамки возможностей даже самых сложных генераторов функций. Архитектура специализированного генератора импульсов позволяет ему генерировать импульсы заданной ширины, независимо от частоты повторения циклов, обеспечивая рабочий цикл, который может доходить до 1 на 100 миллионов. В дополнение к непрерывному режиму работы, могут генерироваться одиночные или множественные импульсы в соответствии с сигналами запуска или стробирования с точно определенным соотношением времени. Выделенный выходной усилитель импульсов сигнала обеспечивает плоские импульсы с быстрым временем нарастания и падения при изменяющейся амплитуде. TGP110 позволяет выбирать задержку между синхронным и импульсным выходами. В режиме запуска он так же устанавливает задержку между сигналом запуска и началом импульса.
- Диапазон частот от 0.1Гц до 10Мгц
- Независимое управление частоты импульсов, ширины и задержки
- Минимальная ширина импульсов 50нс
- Режимы: прямоугольный, двойной импульс и импульс с задержкой
- Режимы: Free-run, ждущий и запуск
- Выход 50Ом: амплитуда от 0.1В до 10В
- Выходы: TTL
- CMOS и синхронный
Области применения
- Считывание и Контрольно-измерительная Аппаратура
- Обработка Сигнала
- Тестирование и Измерение
PERIOD, PULSE WIDTH, DELAY | |
Each parameter is variable within 8 overlapping decade ranges with a vernier providing continuously variable control within each range. | |
PERIOD | |
Range: | 100nsec to 10sec (10MHz to 0·1Hz). |
Jitter: | <0.1%. |
PULSE WIDTH | |
Range: | 50nsec to 5sec |
Jitter: | <0.1%. |
DELAY | |
Range: | 50nsec to 5sec |
TRIGGER, GATE | |
RUN | |
Normal operational mode in which pulses are generated continuously at 0.1Hz to 10MHz. | |
TRIGGERED | |
DC to 10MHz pulse train in synchronism with external trigger pulses; pulse width determined by pulse width controls. Trigger can be generated manually from front panel button. |
|
GATED | |
0·1Hz to 10MHz pulse train, parameters set by period and pulse width controls, starts synchronously with leading edge of gate input. Last pulse is completed at the end of gating period. Gating signal can be generated manually from front panel button. |
|
PULSE MODES | |
NORMAL PULSE | |
One pulse is generated each period. The delay setting is ignored. | |
SQUAREWAVE | |
0·1Hz to 10MHz squarewave, frequency set by the period controls. Pulse width and delay settings ignored. |
|
Mark : Space ratio: | 1:1 ±10%. |
DOUBLE PULSE | |
A second pulse is generated after a delay set by the delay controls; the delay is related to the leading edge of the first pulse. | |
DELAYED PULSE | |
A pulse is generated after a delay set by the delay controls; the delay is related to rising edge of the trigger signal. | |
INPUTS | |
GATE/TRIG INPUT | |
Frequency range: | DC - 10MHz |
Signal range: | TTL threshold; max. input ±10V. |
Min. pulse width: | >30nsec. |
Input Impedance: | Typically 10kΩ. |
OUTPUTS | |
50 OUTPUT | |
Amplitude: |
Two switch selectable ranges of 0·1V - 1·0V and 1V - 10V from 50Ω. (50mV to 500mV and 500mV to 5V into 50Ω). Adjustable within ranges by a single turn vernier. |
Rise/Fall Times: | Typically 10nsec into 50Ω load. Maximum 15ns. |
Aberrations: | Typically <5% for output set at >20% of range maximum, into 50Ω. |
AUX OUTPUT | |
Duplicates 50 output but at a fixed CMOS/TTL level. | |
SYNC OUTPUT | |
Amplitude: | A positive going pulse at CMOS/TTL level. |
Timing: | Leading edge starts >20nsec before the TTL/50Ω output transition. |
Duration: | Typically 30nsec. |
COMPLEMENT SWITCH | |
Inverts the AUX and 50Ω outputs. | |
GENERAL | |
Power: | 230V or 115V AC nominal 50/60Hz, adjustable internally; operating range ±14% of nominal; 20VA max. |
Size: | 140 x 220 x 230mm (HxWxD) |
Weight: | 1.6kg (3.5lb) |
Operating Range: | + 5°C to 40°C, 20-80% RH. |
Storage Range: | - 40°C to 70°C |
Safety: | Complies with EN61010-1. |
EMC: | Complies with EN55081-1 and EN50082-1. |
Модель | Описание |

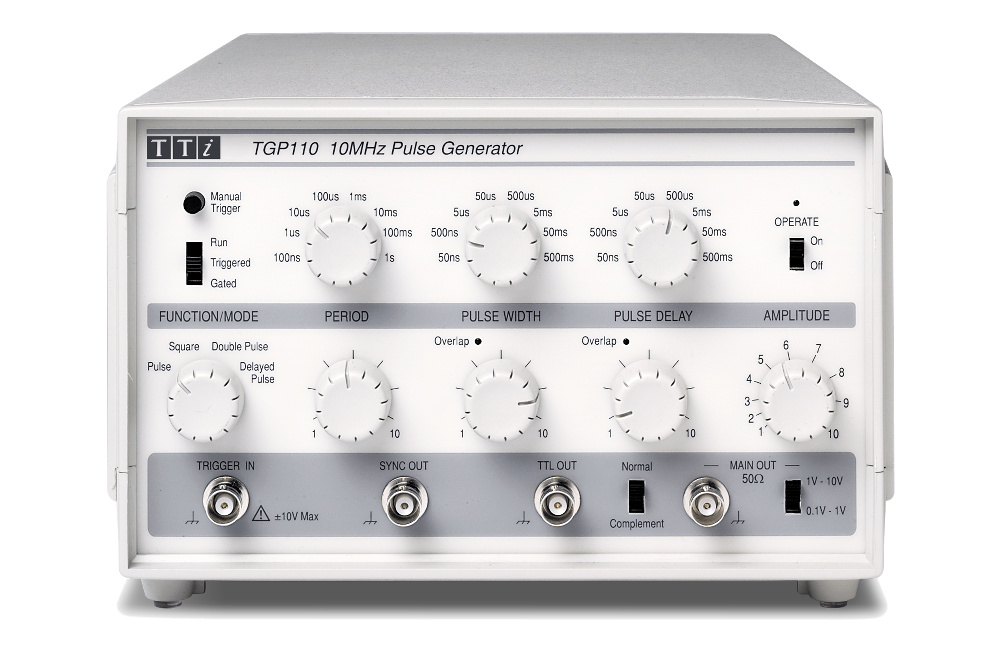

TGP110 | 10MHz Pulse Generator with Delay |
