Генераторы сигналов AnaPico RFLC до 40 ГГц, RFLC12, RFLC20, RFLC40.
Подробнее
Описание
RFLC - серия аналоговых генераторов сигналов со сверхнизким фазовым шумом от компании AnaPico (Швейцария).
Серия представлена тремя моделями RFLC12/20/40 с диапазоном рабочих частот от 100 кГц до 12,75, 20 или 40 ГГц соответственно.

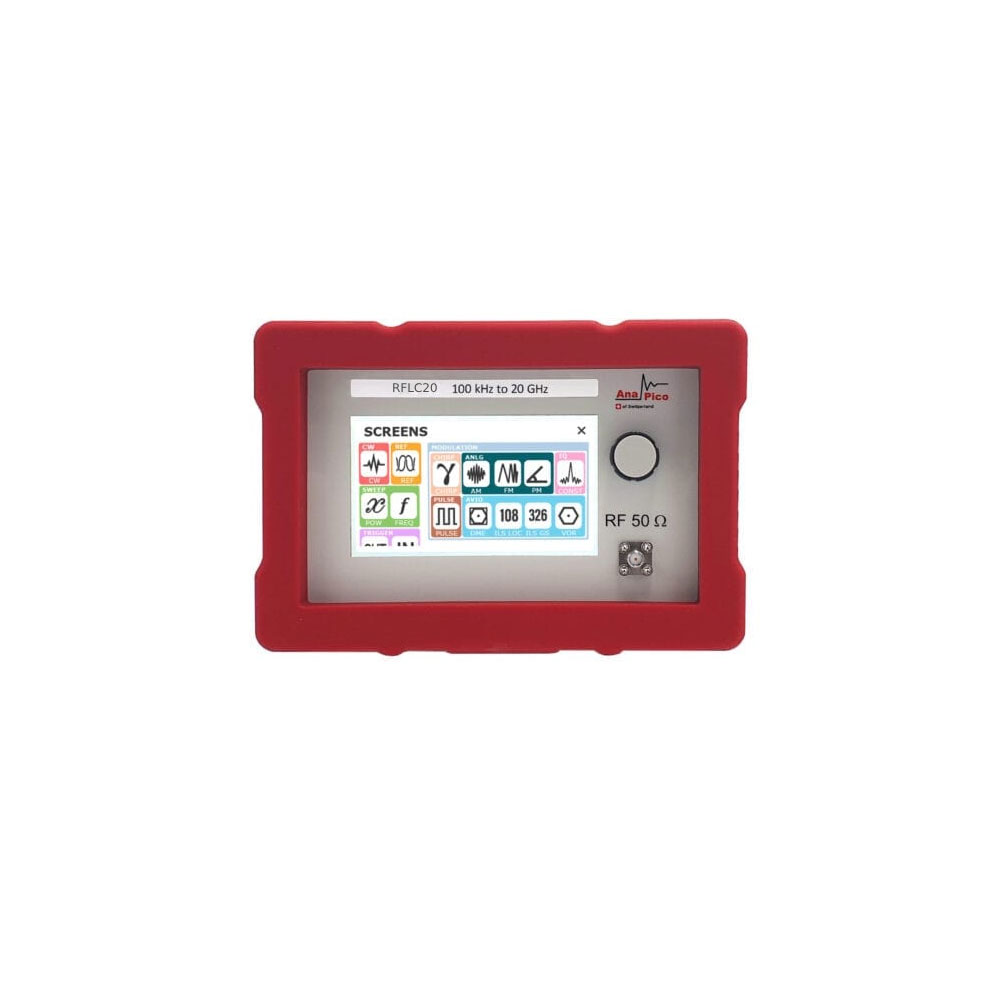

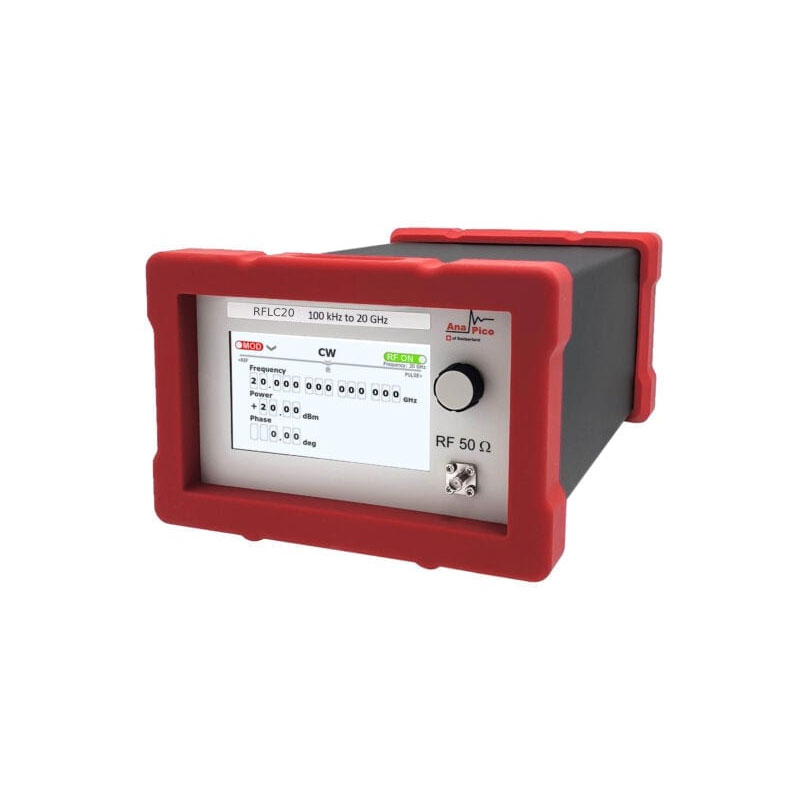

Генераторы сигналов выпускаются в компактном корпусе с сенсорным экраном. Генераторы отлично подойдут для разработки и измерений радиотехнических устройств с низкими фазовыми шумами, в качестве высокоточного источника СВЧ сигналов на производстве, испытаниях и обслуживании радиоэлектронных средств.
Используя порт управления FCP – частота и амплитуда генератора RFLC могут быть переключены в пределах менее чем 10 мкс.
Комплектация
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
Характеристики
| Характеристика | Значение |
| Диапазон частот | от 100 кГц до 40 ГГц |
| Время перестройки частоты: | 100 нс (внутри полосы IQ) 200 нс (вне полосы IQ) |
| Динамический диапазон: | -90 до +20 дБм |
| Фазовый шум на 1 ГГц |
отстройка 10 Гц: -90 дБн/Гц отстройка 1 кГц: -132 дБн/Гц отстройка 100 кГц: -144 дБн/Гц отстройка 10 МГц: -148 дБн/Гц |
| Виды модуляций: | Аналоговая, импульсная, IQ |
| Полоса IQ модуляции: | 500 МГц |
| Длина записи генератора произвольной формы: | 8 ГВыб |
Документы
AnaPico RFLC Specification
685.4 Кб
Описание
Модели
| Модели | Описание |
| RFLC12 | Генератор сигналов, 12 ГГц |
| RFLC20 | Генератор сигналов, 20 ГГц |
| RFLC40 | Генератор сигналов, 40 ГГц |
| Опции | Описание |
| 1URM | 19” дюймовый вариант исполнения |
| FS | Опция быстрого переключения (with FCP – fast control port) |
| GPIB | GPIB интерфейс |
| LN | Улучшенная стабильность частоты, улучшенный фазовый шум |
| MOD | Аналоговая модуляция |
| ReCal | Калибровка с протоколом значений |
| WE | Продление гарантии до 3 лет |
