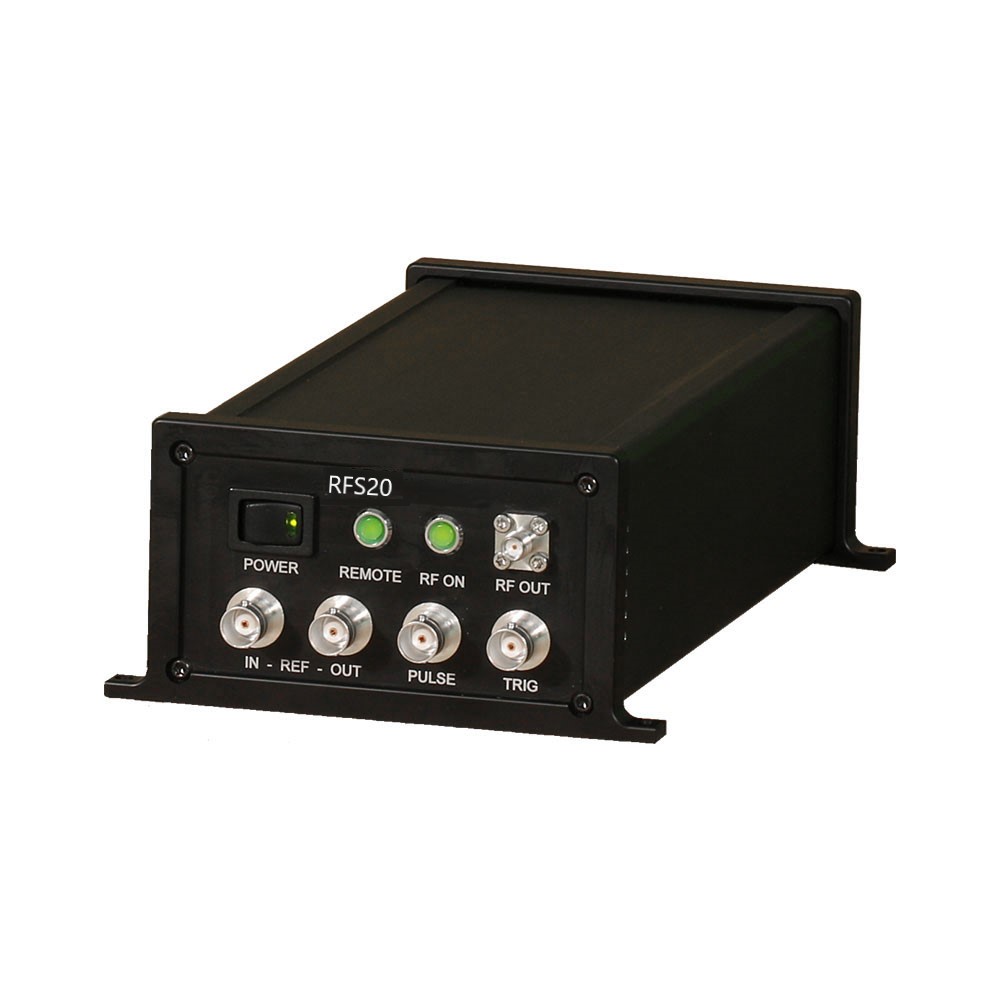

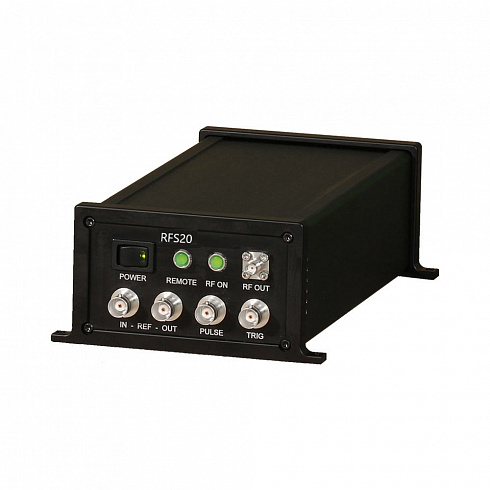

Синтезатор частот AnaPico RFS20 с диапазоном частот 8 кГц — 20 ГГц
Подробнее
Описание
Синтезатор частот AnaPico RFS20 с диапазоном частот 0.01 — 20 ГГц.
Особенности синтезатора частот AnaPico RFS20:
Уровень фазового шума синтезатора RFS20
Выходная мощность 0.01 - 20 ГГц
Импульсная модуляция (20 нс ширина, 100 нс период)
Ключевые параметры:
- Быстрая перестройка частоты 20 µs
- Импульсная модуляция
- ЛЧМ модуляция
- ЧМ, ФМ модуляция
- Внутренний OCXO, внешний опорный генератор
- Питание от DC
Характеристики
| Характеристика | Значение |
| Кол-во каналов | 1 |
| Частота |
Диапазон: 0.01 — 20 ГГц Разрешение: 0.001 Гц Точность: 0.1 ppm |
| Выходная мощность | +23 дБм |
| Скорость переключения | 180 мкс (25 мкс с опцией FS) |
| Фазовый шум на 1 ГГц |
отстройка 1 кГц: -118 дБн/Гц отстройка 20 кГц:-128 дБн/Гц отстройка 10 МГц: -150 дБн/Гц |
| Управление | Ethernet, USB (SCPI v1999) |
| Модуляции | ЧМ/ФМ, Импульсная, Chirp |
| Sweeps | List, Frequency |
| Размеры(W x L x H), Вес | 210 x 105 x 60 мм[8.27 x 4.13 x 2.36 in] < 1.0 кг |
Документы
AnaPico RFS20 Specification
903.5 Кб
Описание
Модели
| Модели | Описание |
| RFS20 | Синтезатор частот, 10 МГц - 20 ГГц |
| Опции | Описание |
| 1URM | Исполнение в формате 1U |
| FS | Сверхбыстрая скорость переключения |
| GPIB | GPIB интерфейс (только с опцией 1URM) |
