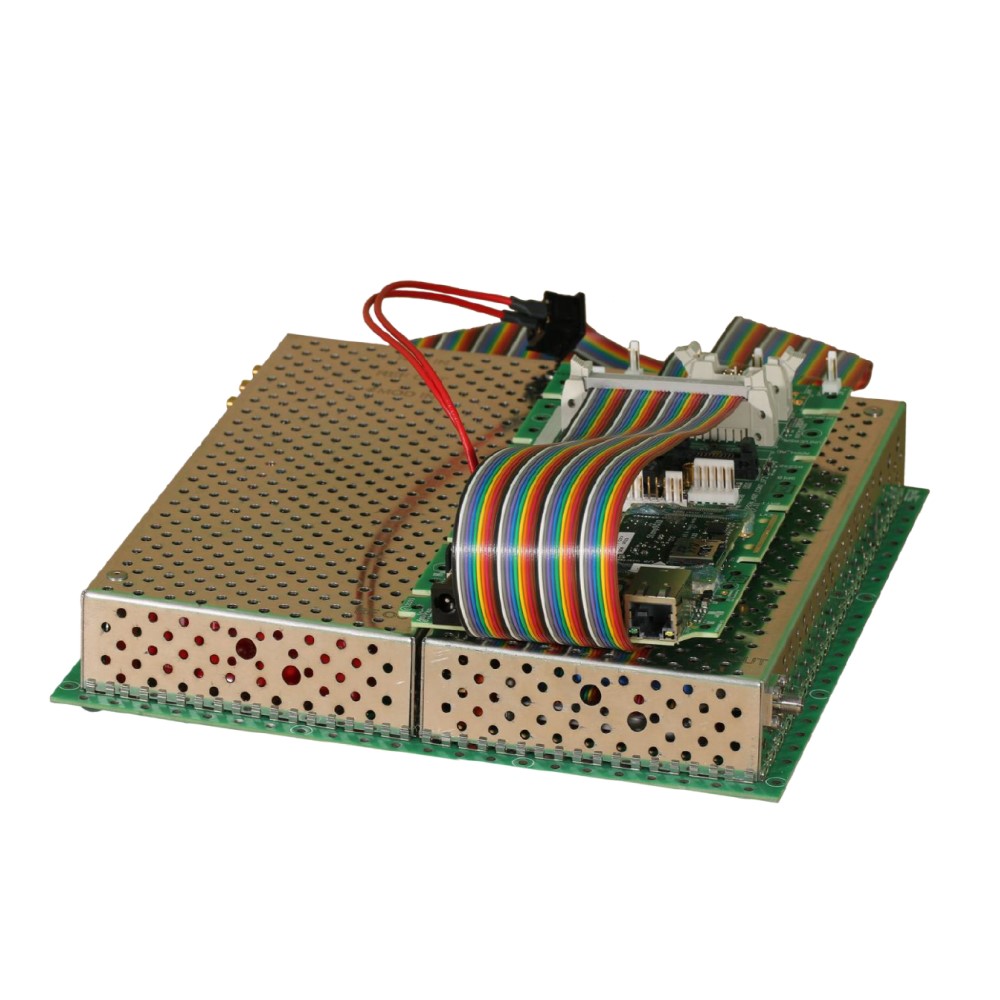

AnaPico RFSG с опцией OEM представляет собой малошумящий быстродействующий генераторов сигналов от швейцарской компании Anapico, охватывающих диапазоны частот от 9 кГц и до 26 ГГц с разрешением 0,001 Гц.
Генераторы RFSG обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
При этом благодаря усовершенствованному методу генерации частот и дробному делителю частоты достигаются низкий уровень фазового шума в одной боковой полосе и дискретность 1 мкГц.
Особенности генератора AnaPico RFSG с опцией OEM
- Высокая мощность, низкий уровень фазовых шумов
- Низкие частотные искажения
- Широкая девиация частоты ЧМ
- Модуляция короткими импульсами
- Расширенные возможности запуска и свипирования
- Работа от внутренней аккумуляторной батареи
Компактный и прочный дизайн генератора RFSG работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам Anapico большое преимущество в лабораториях или на производственных испытательных объектах.
Комплектация
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
Характеристика | Значение | |
RFSG2, RFSG4, RFSG6 | RFSG12, RFSG20, RFSG26 | |
Частота | Диапазон: 9 кГц до 2.0 ГГц / 4.0 ГГц / 6.1 ГГц Разрешение: 0.001 Гц |
Диапазон: 100 кГц — 12, 20 или 26.5 ГГц Разрешение: 0.001 Гц |
Выходная Мощность | Диапазон: -120 to +17 дБм (опция RFSG2-PE3) -30 to +18 дБм Разрешение: 0.01 дБ |
Диапазон: -20 — +15 дБм -90 — +27 дБм (с опцией PE3 и HP) Разрешение: 0.01 дБ |
Скорость перестройки частоты | 400 мкс | 400 мкс (<30 мкс с опцией FS) |
Фазовый шум 1 ГГц | 10 Гц: -80 дБн/Гц 1 кГц: -117 дБн/Гц 100 кГц: -130 дБн/Гц 10 МГц: -150 дБн/Гц |
10 Гц: -80 дБн/Гц 1 кГц: -117 дБн/Гц 100 кГц: -128 дБн/Гц 10 МГц: -150 дБн/Гц |
Удаленный доступ | Ethernet, USB, GPIB (SCPI v1999) | Ethernet, USB, GPIB (SCPI v1999) |
Модуляции | АМ, ЧМ, ФМ, ИМ, ЛЧМ (стандартная комплектация) | АМ, ЧМ, ФМ, Импульсная, ЛЧМ |
Свипирование | По списку, Частоте, Мощности | По списку, Частоте, Мощности |
Размеры (Ш x Д x В), Вес | 173.6 x 270.7 x 116.9 мм 2.5 кг | 173.6 x 261.7 x 116.9 мм, 2.5 кг |
Модели | Описание |
RFSG2 OEM | Аналоговый генератор RFSG2 2 ГГц с опцией OEM |
RFSG4 OEM | Аналоговый генератор RFSG4 4 ГГц с опцией OEM |
RFSG6 OEM | Аналоговый генератор RFSG6 6 ГГц с опцией OEM |
RFSG12 OEM | Аналоговый СВЧ генератор RFSG12 12 ГГц с опцией OEM |
RFSG20 OEM | Аналоговый СВЧ генератор RFSG20 20 ГГц с опцией OEM |
RFSG26 OEM | Аналоговый СВЧ генератор RFSG26 26 ГГц с опцией OEM |
Опции | Описание |
RFSG-RM | Опция комплект для монтажа в 19 дюймовую стойку для портативных приборов |
RFSG2-1URM | Стоечное исполнение прибора |
RFSG2-AVIO | Модуляции (VOR/ILS) |
RFSG2-B3 | Внутренняя аккумуляторная батарея |
RFSG2-GPIB | GPIB интерфейс |
RFSG2-PE3 | Расширение динамического диапазона до -120 дБм |
RFSG2-REAR | перенос ВЧ-выхода на заднюю панель |
RFSG26-1URM | Опция исполнение прибора в корпусе для монтажа в стойку, 19 дюймов |
RFSG26-9K | Опция расширения частотного диапазона вниз до 9 кГц |
RFSG26-B3 | Опция внутренняя аккумуляторная батарея |
RFSG26-FS | Опция быстрого переключения частоты |
RFSG26-GPIB | Опция установка интерфейса GPIB |
RFSG26-HP | Опция большая выходная мощность |
RFSG26-LH | Опция портативное исполнение корпуса с тачскрин дисплеем |
RFSG26-NM | Опция отключения встроенных АМ/ЧМ/ФМ/ЛМЧ и ИМ модуляций, что приводит к уменьшению цены |
RFSG26-PE3 | Опция расширения динамического диапазона до -90 дБм |
