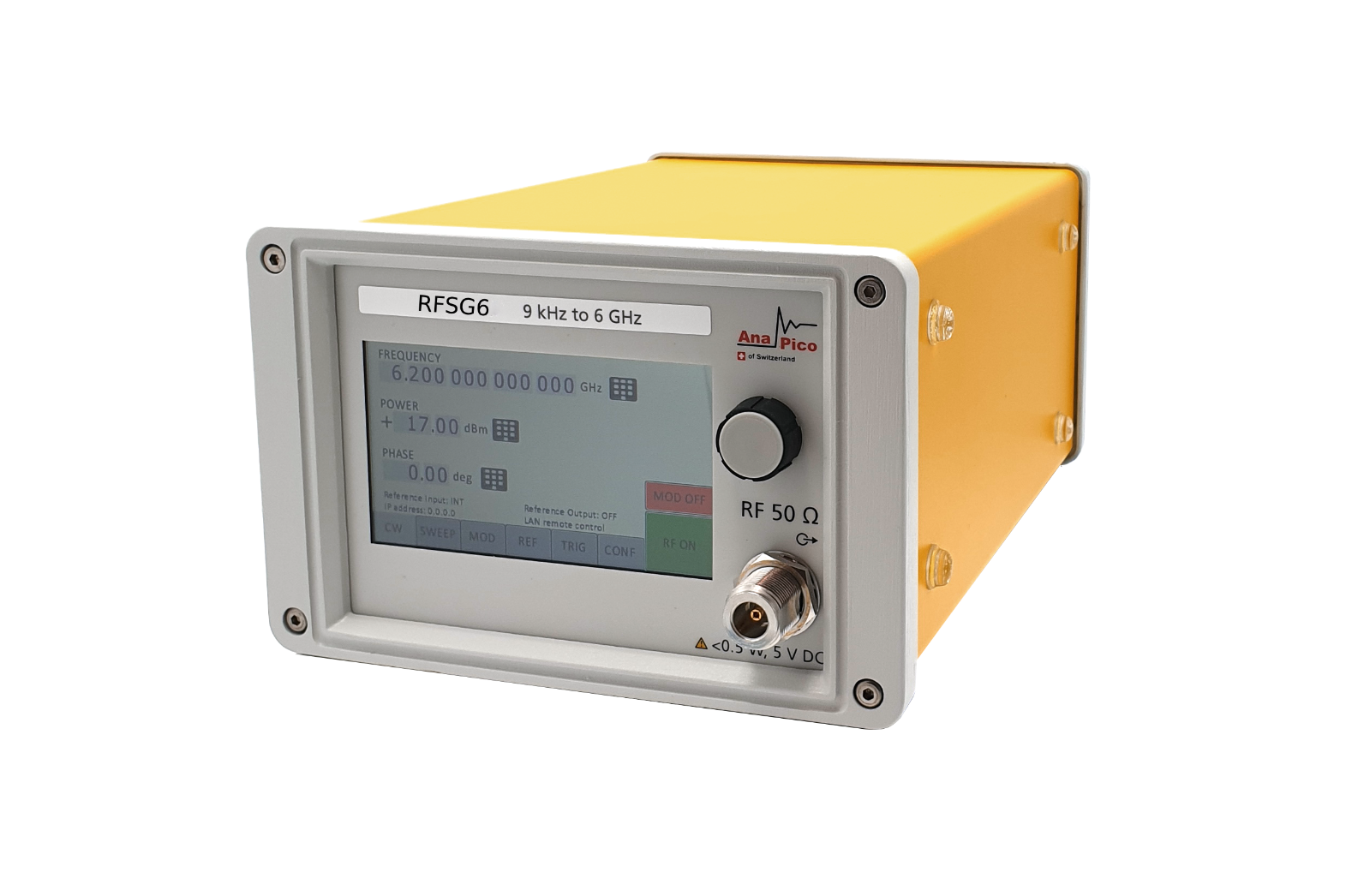

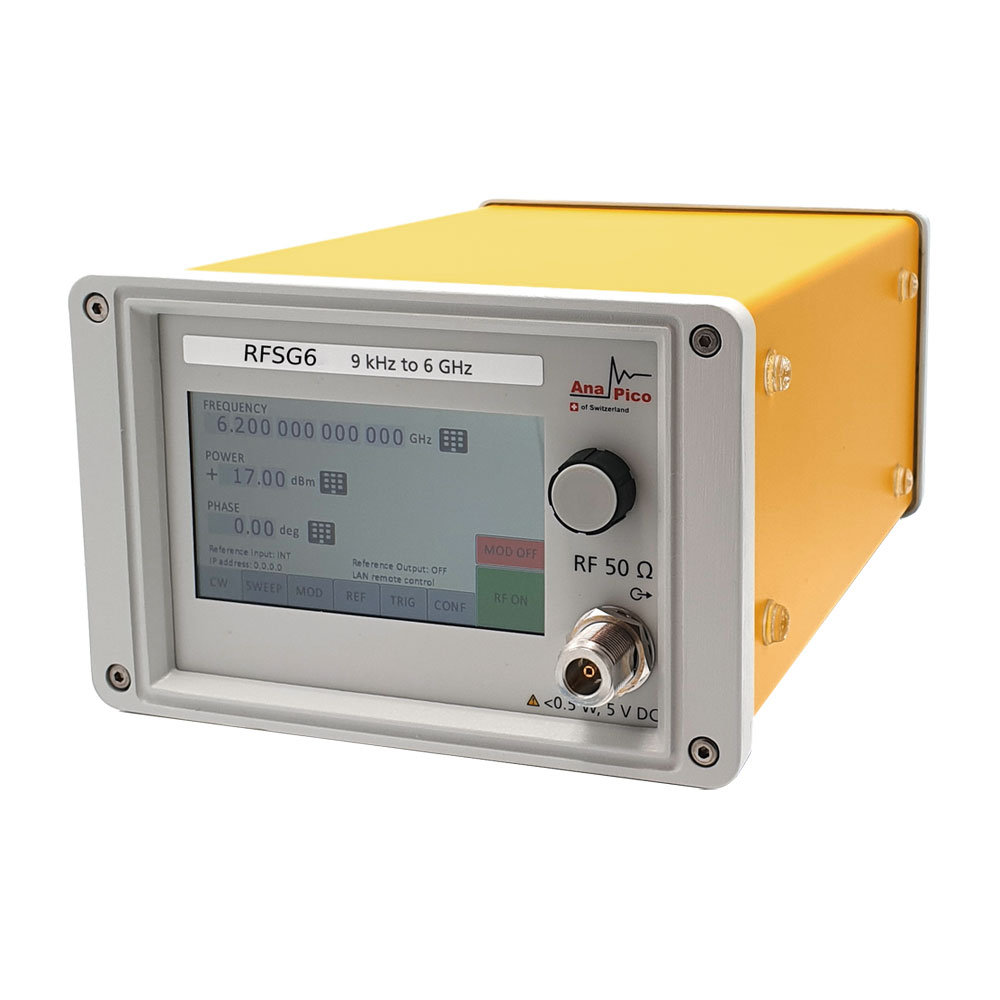

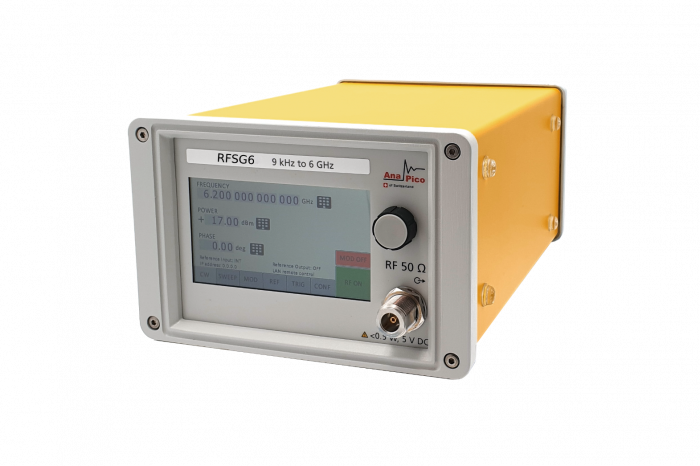

Аналоговые генераторы AnaPico RFSG с диапазоном частот от 9 кГц до 6,1 ГГц
Подробнее
Описание
AnaPico RFSG— это серия портативных аналоговый генераторов сигналов с низким фазовым шумом и быстрым переключением частоты, с диапазоном частот от 9 кГц до 6 Гц.
Генераторы RFSG предназначен для широкого спектра применений, где высококачественный аналоговый сигнал является обязательным, предлагая альтернативу дорогостоящим генераторам сигналов (например, R&S и Keysight).
Компактный и прочный дизайн генератора работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам AnaPico большое преимущество в лабораториях или на производственных испытательных объектах.
Особенности генератора сигналов AnaPico RFSG
- Высокая мощность, низкий уровень фазовых шумов
- Низкие частотные искажения
- Широкая девиация частоты ЧМ
- Модуляция короткими импульсами
- Расширенные возможности запуска и свипирования
- Работа от внутренней аккумуляторной батареи

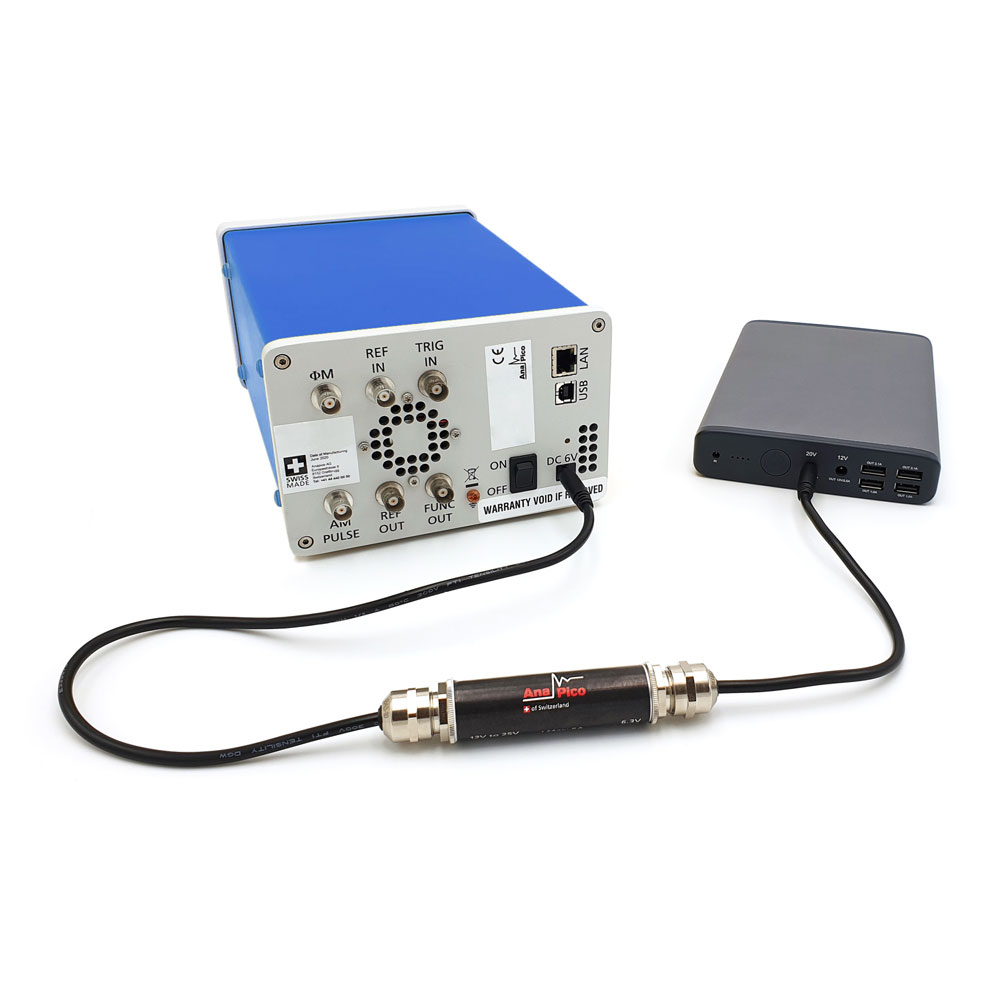

- Конструкция низкого энергопотребления позволяет использовать опциональные внутренние аккумуляторные модули, которые делают генератор AnaPico RFSGxx действительно портативным инструментом, идеально подходящим для полевых испытаний, монтажа и технического обслуживания.
Комплектация
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
Характеристики
| Характеристика | Значение | |
| RFSG2, RFSG4, RFSG6 | RFSG12, RFSG20, RFSG26 | |
| Частоты |
Диапазон: 9 кГц до 2, 4 или 6,1 ГГц Разрешение: 0.001 Гц |
Диапазон: 100 кГц — 12, 20 или 26.5 ГГц Разрешение: 0.001 Гц |
| Мощность |
Диапазон: -120 to +17 дБм (опция RFSG2-PE3) -30 to +18 дБм Разрешение: 0.01 дБ |
Диапазон: -20 — +15 дБм -90 — +27 дБм (с опцией PE3 и HP) Разрешение: 0.01 дБ |
| Скорость переключения | 400 мкс | 400 мкс (<30 мкс с опцией FS) |
| Фазовый шум на 1 ГГц |
10 Гц: -80 дБн/Гц 1 кГц: -117 дБн/Гц 100 кГц: -130 дБн/Гц 10 МГц: -150 дБн/Гц |
отстройка 10 Гц: -80 дБн/Гц отстройка 1 кГц: -117 дБн/Гц отстройка 100 кГц: -128 дБн/Гц отстройка 10 МГц: -150 дБн/Гц |
| Удаленный доступ | Ethernet, USB, GPIB (SCPI v1999) | Ethernet, USB, GPIB (SCPI v1999) |
| Модуляции | АМ, ЧМ, ФМ, ИМ, ЛЧМ (стандартная комплектация) | АМ, ЧМ, ФМ, Импульсная, ЛЧМ |
| Свипирование | По списку, Частоте, Мощности | По списку, Частоте, Мощности |
| Размеры (W x L x H), Вес | 173.6 x 270.7 x 116.9 мм 2.5 кг | 173.6 x 261.7 x 116.9 мм, 2.5 кг |
Документы
Описание
Модели
| Модели | Описание |
| RFSG2 | Аналоговый генератор до 2 ГГц |
| RFSG4 | Аналоговый генератор до 4 ГГц |
| RFSG6 | Аналоговый генератор до 6 ГГц |
| RFSG12 | Аналоговый генератор до 12 ГГц |
| RFSG20 | Аналоговый генератор до 20 ГГц |

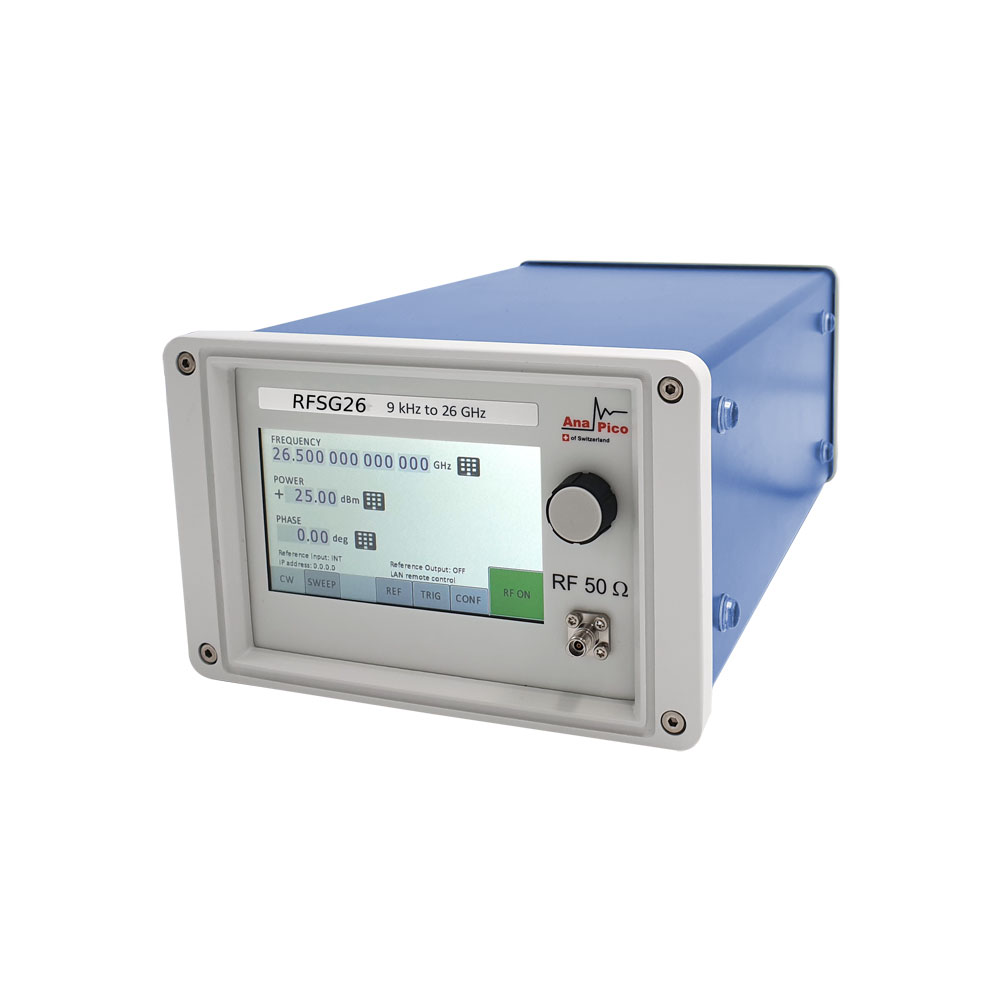

| RFSG26 | Аналоговый генератор до 26 ГГц |
| Опции | Описание |
| Option 1URM | 1U rack-mount module |
| Option AVIO | Avionics modulation capability (VOR/ILS) |
| Option B3 | Internal rechargeable battery module |
| Option GPIB | GPIB interface |
| Option OEM | OEM package |
| Option REAR | Move output to the rear panel |
| Option ReCal | Recalibration with test data (recommended: two years interval) |
| Option WE | One-year warranty extension (standard: 2 years) |
