AnaPico RFSG6H

Аналоговые генераторы AnaPico RFSG6H с диапазоном частот от 9 кГц до 6 ГГц

Подробнее

Описание

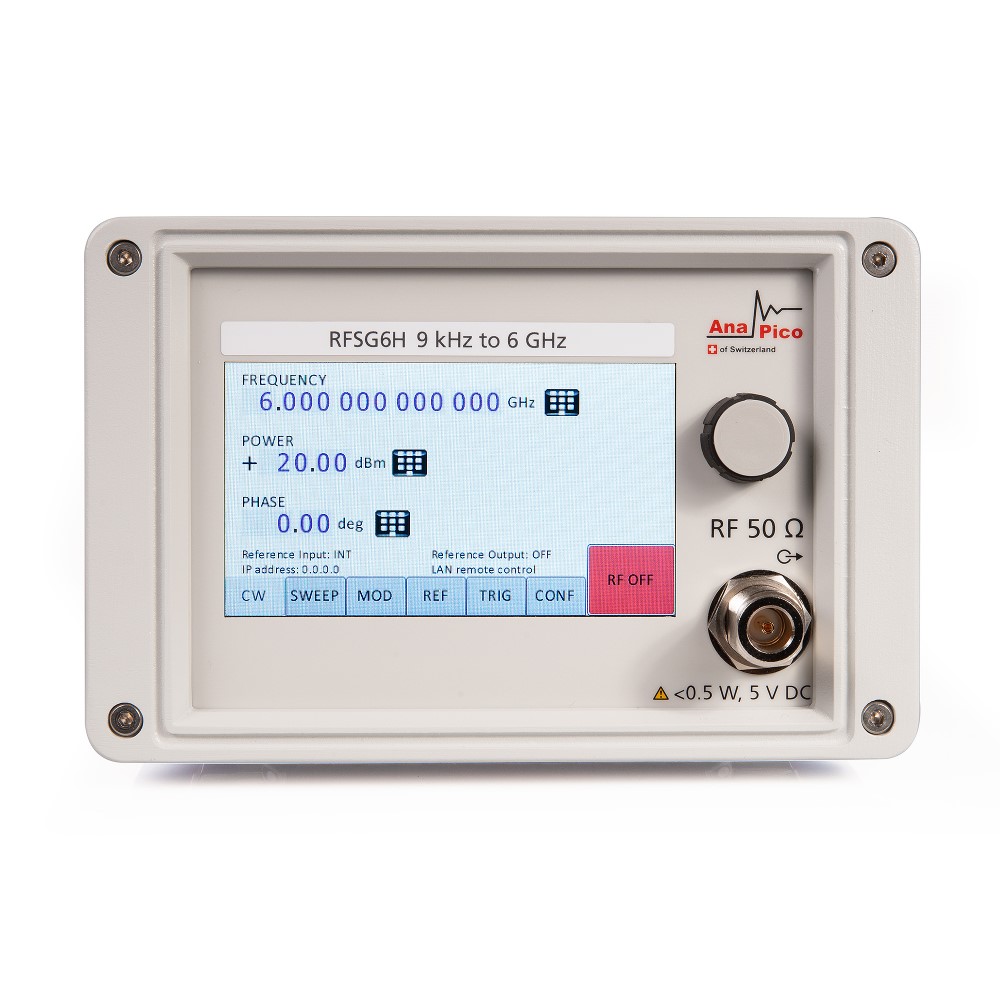

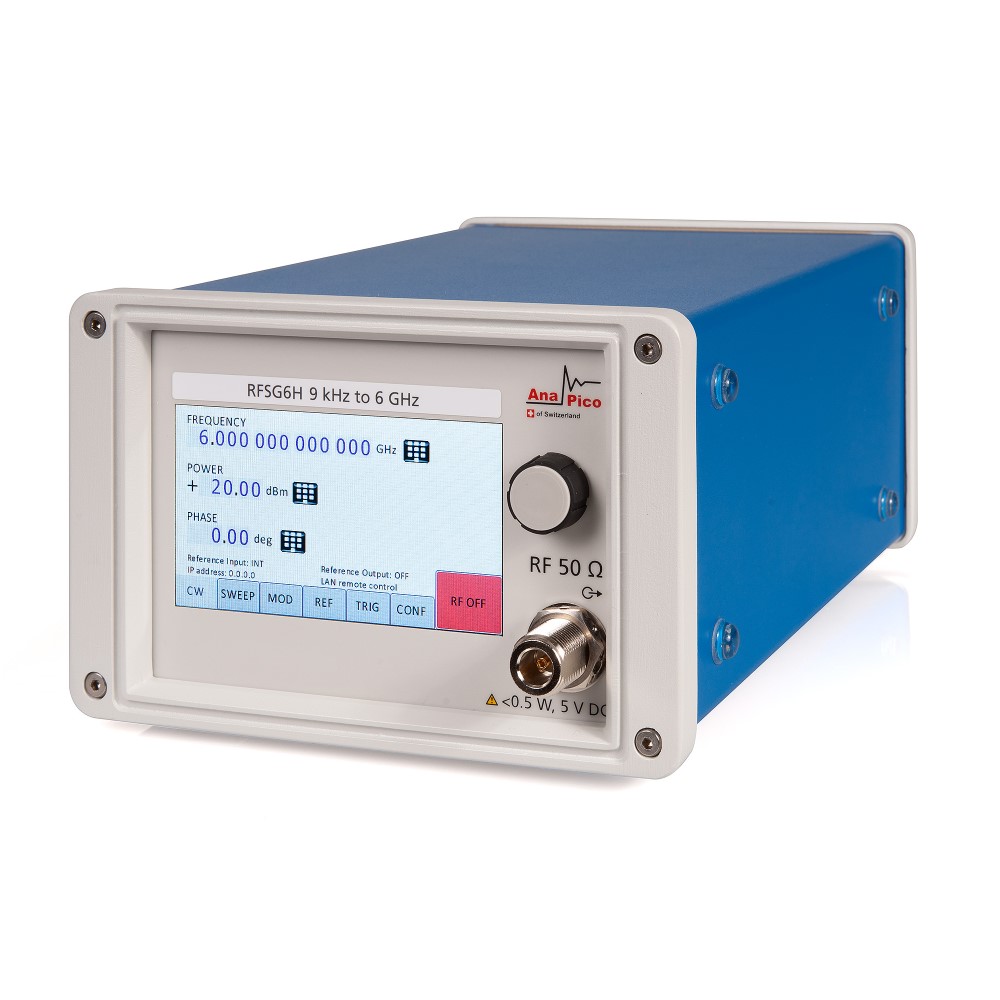

AnaPico RFSG6H — это новый портативный аналоговый генератор сигналов с низким фазовым шумом и быстрым переключением частоты, с диапазоном частот от 9 кГц до 6 ГГц.

Генератор RFSG6H предназначен для широкого спектра применений, где высококачественный аналоговый сигнал является обязательным, предлагая альтернативу дорогостоящим генераторам сигналов.

Компактный и прочный дизайн генератора работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам AnaPico большое преимущество в лабораториях или на производственных испытательных объектах.

Особенности генератора сигналов Anapico RFSG6H

Высокая мощность, низкий уровень фазовых шумов
Низкие частотные искажения
Широкая девиация частоты ЧМ
Модуляция короткими импульсами
Расширенные возможности запуска и свипирования
Работа от внутренней аккумуляторной батареи

Конструкция низкого энергопотребления позволяет использовать опциональные внутренние аккумуляторные модули, которые делают генератор AnaPico RFSG6H действительно портативным инструментом, идеально подходящим для полевых испытаний, монтажа и технического обслуживания.

Характеристики

PARAMETER	MIN	TYPICAL	MAX	NOTE
Frequency range	9 kHz		6.0 GHz
resolution		0.001 Hz
Phase resolution		0.1 deg
Frequency / Amplitude settling time		200 ms	300 ms 30 ms	option FS
SSB Phase noise standard
500 MHz 10 Hz offset 1 kHz offset 100 kHz offset		-86 dBc/Hz -126 dBc/Hz -137 dBc/Hz
4 GHz 10 Hz offset 1 kHz offset 100 kHz offset		-68 dBc/Hz -108 dBc/Hz -119 dBc/Hz
Wideband noise		-150 dBc/ Hz
Output power
Standard < 10 MHz >= 10 MHz	-30 dBm		+20 dBm +25 dBm
Option PE3 < 10 MHz >= 10 MHz	-120 dBm		+20 dBm +24 dBm
Level resolution		0.01 dB
Level uncertainty, ALC on Temperature effects		0.3 dB 0.6 dB 1.5 dB 2.0 dB 0.015 dB/ °C	1.0 dB 1.5 dB	-20 to +15 dBm -65 dBm to -20 dBm -100 to -65 dBm < -100 dB < -0 to 45 °C
User flatness correction		up to 2000 points
Output impedance VSWR		50 Ω 1.5 2.0		< 20 GHz >20 GHz
Reverse Power Protection
DC Voltage			±15 V
RF power			30 dBm
Spectral purity at + 5 dBm Output harmonics		-40 dBc	-30 dBc	See plot
Sub-harmonics		-75 dBc -50 dBc	-65 dBc -40 dBc	< 20 GHz > 20 GHz
Non-harmonic spurious < 312 MHz > 312 to 625 MHz > 625 MHz to 1.5 GHz > 1.5 GHz to 2.5 GHz > 2.5 GHz to 6 GHz		-80 dBc -75 dBc -75 dBc -70 dBc -65 dBc	-66 dBc -70 dBc -65 dBc -65 dBc -60 dBc	CW +10 dBm, > 3 kHz offset
