Аналоговые СВЧ генераторы класса HI-END AnaPico RFSU с диапазоном частот от 8 кГц до 40 ГГц
Подробнее
Описание
Аналоговые СВЧ генераторы класса HI-END AnaPico RFSU с диапазоном частот от 8 кГц до 26 ГГц
- Модели до 6 ГГц / 12.75 ГГц / 20 ГГц / 26 ГГц / 40 ГГц
- Высокая выходная мощность: до +27 дБм (тип.)
- Уровень фазовых шумов на 1 ГГц -145 дБн/Гц
- АМ,ЧМ,ФМ,ЛЧМ, ИМ модуляции
- Скорость перестройки частоты 200 мкс (20 мкс опция FS)
Особенности:
Компактный и прочный дизайн генератора работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам Anapico большое преимущество в лабораториях или на производственных испытательных объектах.
Комплектация
- Адаптер питания
- Кабель Ethernet
- Рук-во по эксплуатации
Характеристики
| Характеристика | Значение |
| Частоты |
Диапазон:100 кГц (с опцией 8 кГц) — 40 ГГц Разрешение:0.001 Гц |
| Диапазон мощности | – 20 — +25 дБм / – 80 — +25 дБм (с опцией PE4) |
| Скорость переключения | 500 мкс (20 мкс с опцией FS) |
| Фазовый шум на 1 ГГц |
отстройка 10 Гц:-87 дБн/Гц (-100 дБн/Гц с опцией LN) отстройка 1 Гц:-130 дБн/Гц отстройка 20 Гц-145 дБн/Гц отстройка 100 Гц:-150 дБн/Гц |
| Удаленное управление | Ethernet, USB, GPIB (SCPI v1999) |
| Модуляции | Импульсная, AM, FM, PM |
| Sweeps | List, Frequency, Power |
| Размеры (W x L x H), Вес | 173.6 x 291.7 x 116.9 mm [6.83 x 11.48 x 4.60 in]2.5 kg |
Документы
Anapico RFSU Specification
1.6 Мб
Описание
Модели
| Модели | Описание |

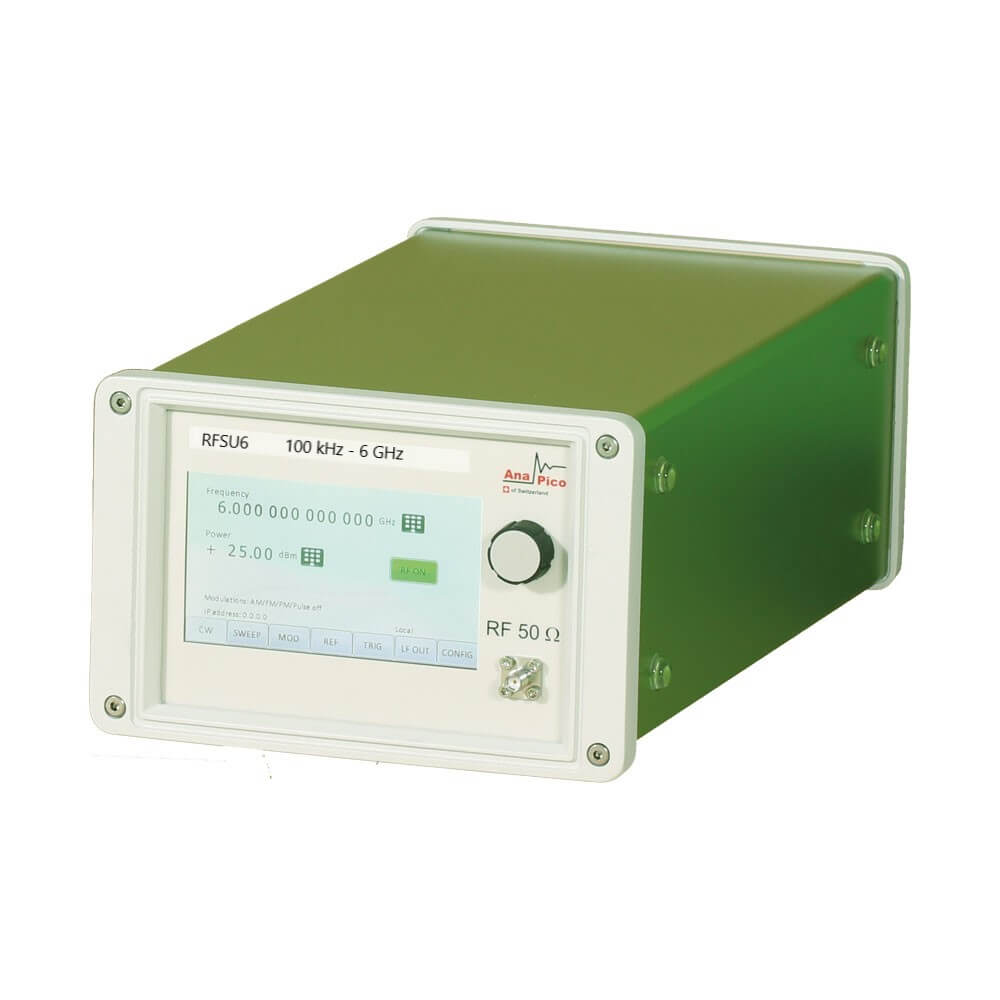

| RFSU6 | Аналоговый генератор, 6 ГГц |

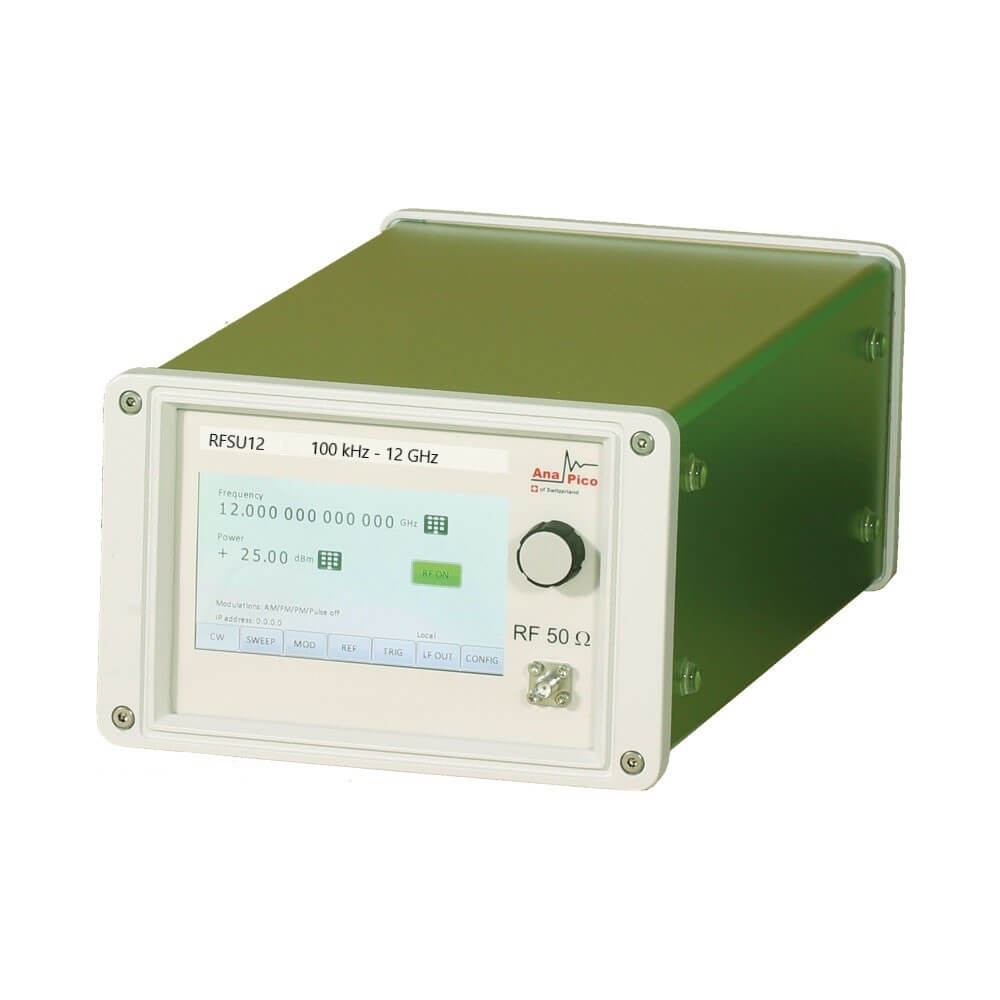

| RFSU12 | Аналоговый генератор, 12,75 ГГц |
| RFSU20 | Аналоговый генератор, 20 ГГц |

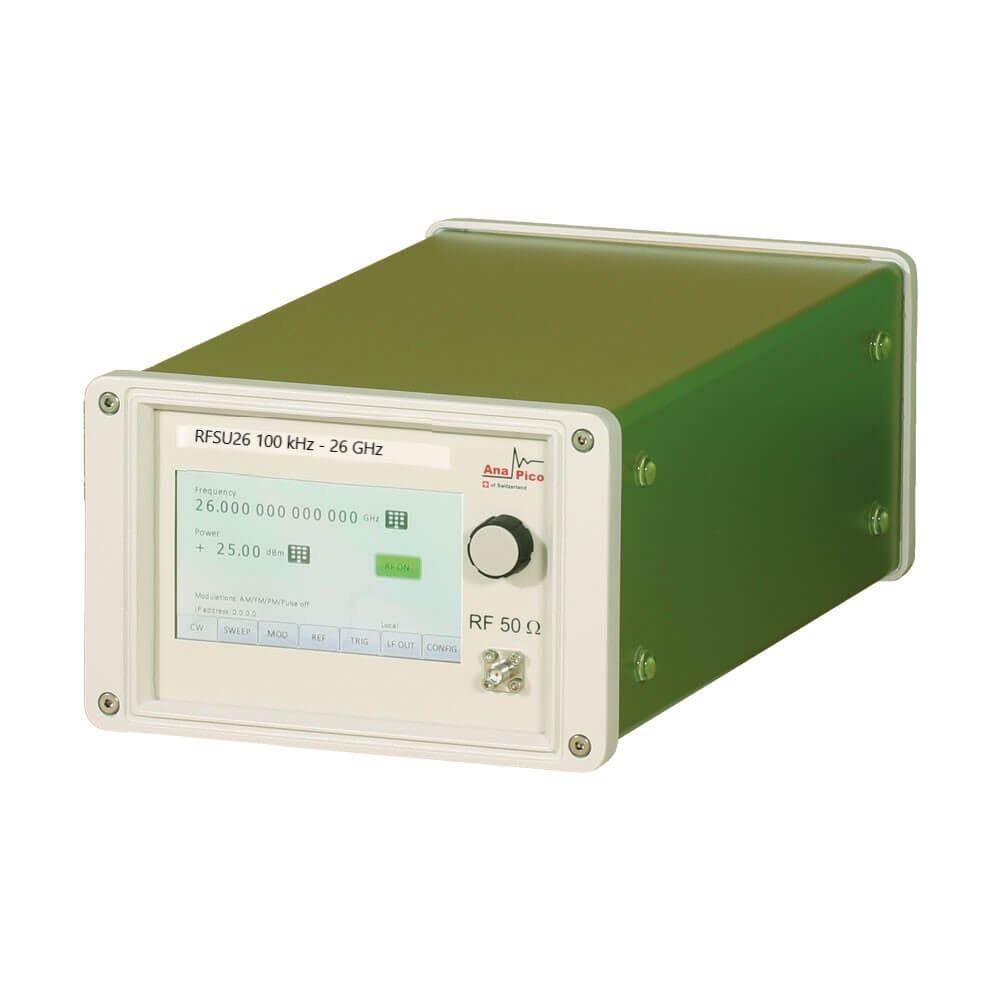

| RFSU26 | Аналоговый генератор, 26 ГГц |

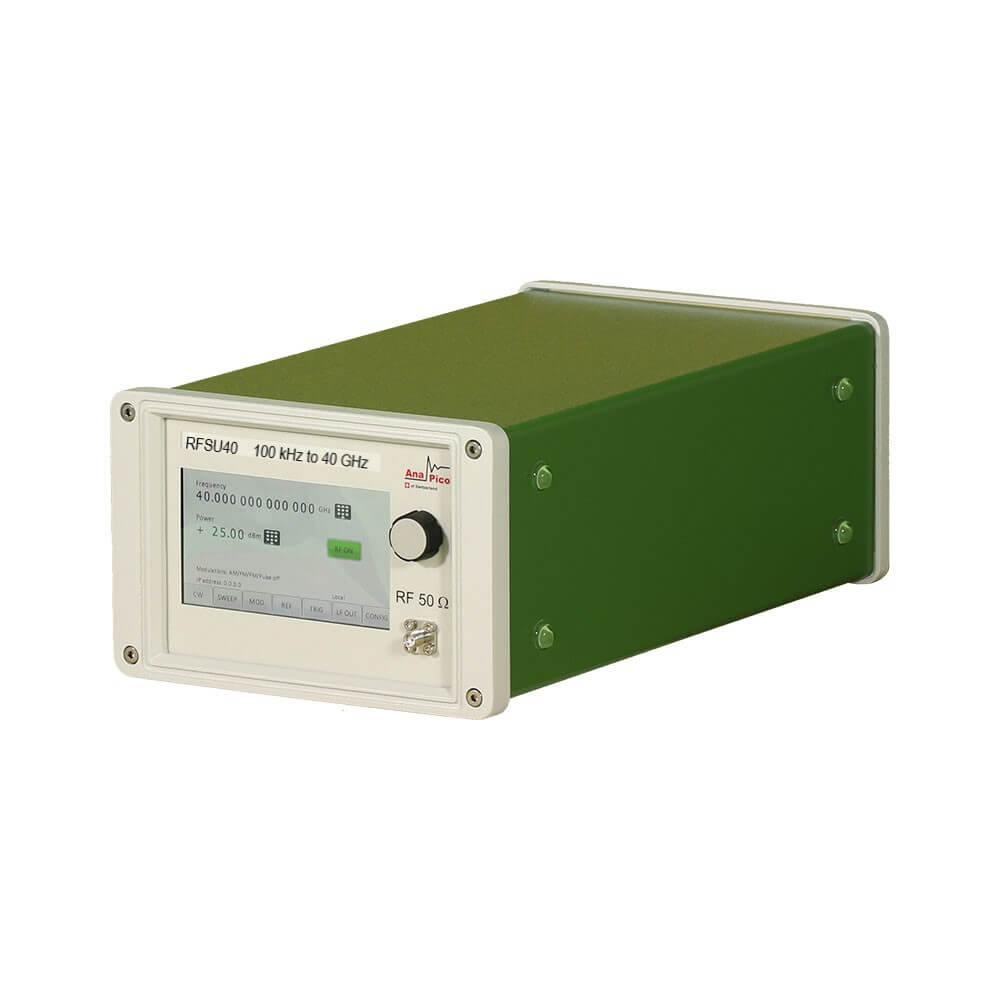

| RFSU40 | Аналоговый генератор, 40 ГГц |
| Опции | Описание |
| Option 1URM | 19" 1HU rack enclosure |
| Option 8K | Frequency range extension to 8 kHz |
| Option EB | External power bank |
| Option FILT | Enhanced harmonic rejection |
| Option FLASH | MicroSD card slot for removable microSD memory |
| Option FS | Ultra-fast switching speed |
| Option GPIB | GPIB interface |
| Option LH | Desktop housing with color touch display |
| Option LN | Enhanced close in phase noise & frequency stability |
| Option MOD | Analog modulation |
| Option PE4-20/26 | Electrical step attenuator (20 & 26 GHz version) |
| Option PE4-40 | Electrical step attenuator (40 GHz version) |
| Option PE4-6/12 | Electrical step attenuator (6 & 12 GHz version) |
| Option REAR | Move output to the rear |
| Option ReCal | Recalibration with test data |
| Option VREF | Variable external Reference |
| Option WE | One year warranty extension |
