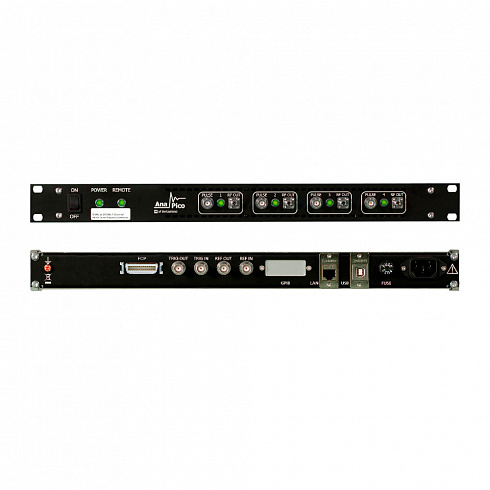

Серия представлена двумя форматами: однокальной версией RFSYN20 и многоканальной версией RFSYN20-X c моделями 1, 2, 3 или 4 канала. Рабочий диапазон частот приборов - до 20 ГГц.

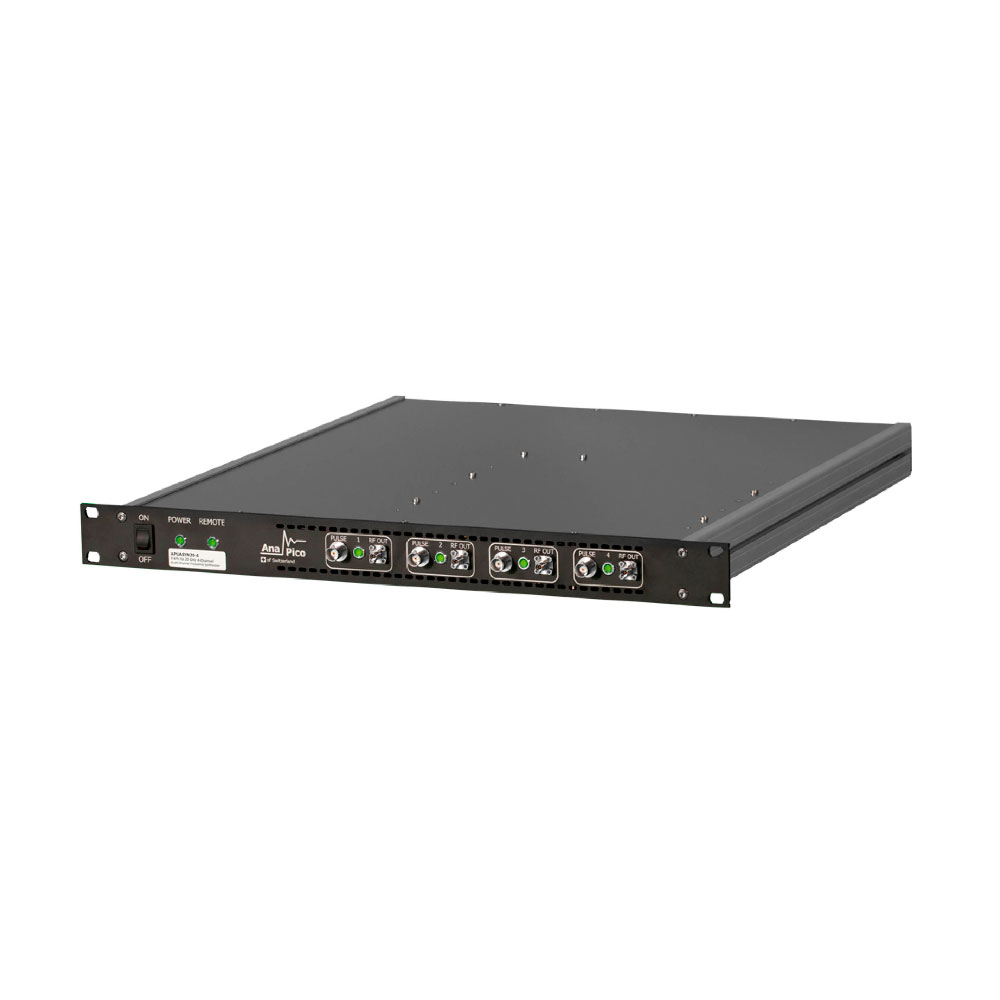

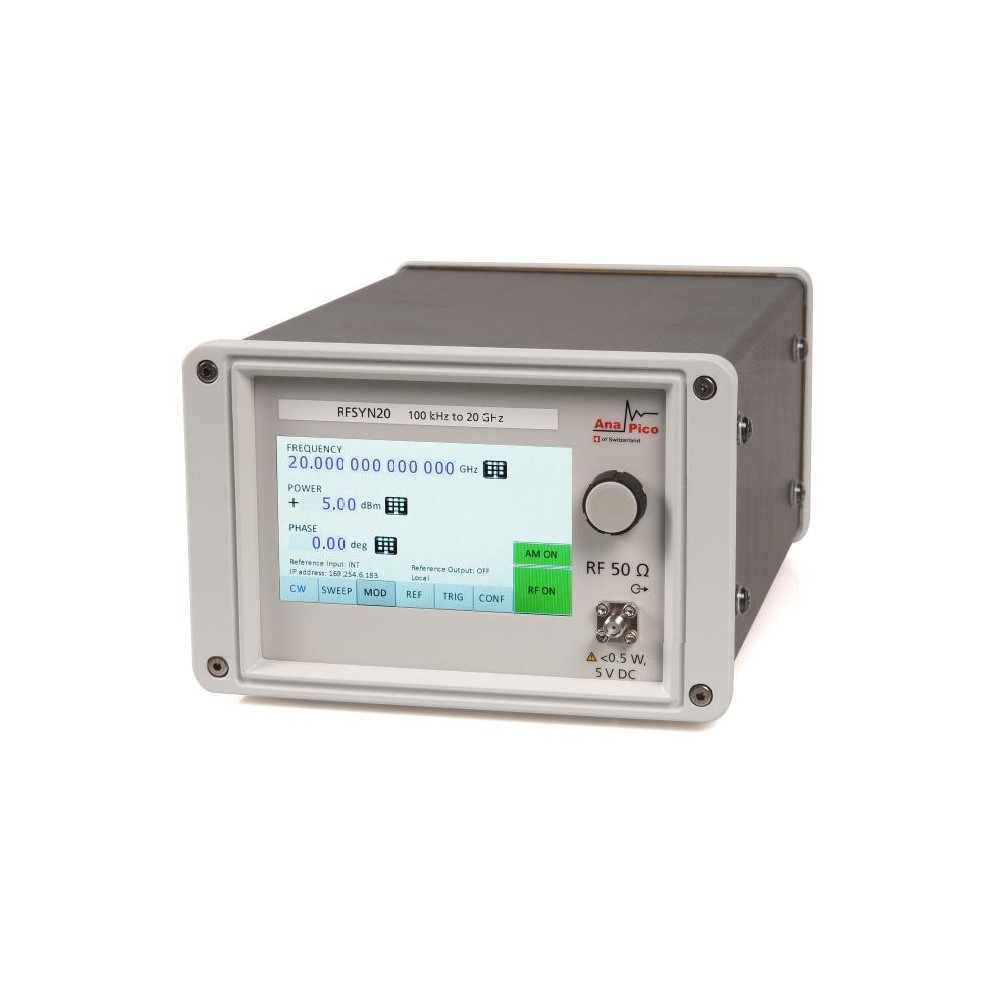

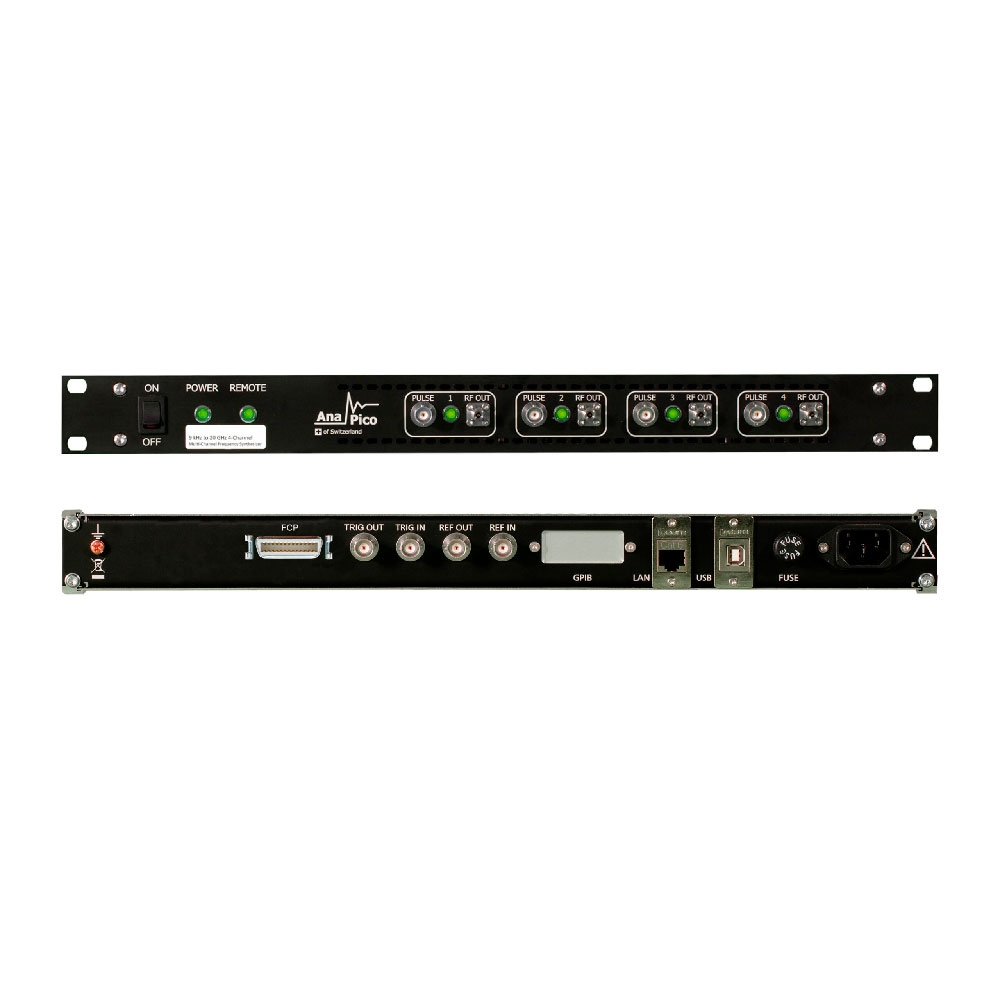

Производительный синтезатор частоты RFSYN20 AnaPico - это одноканальный компактный источник сигнала с рабочим диапазоном частоты от 8 кГц до 20 ГГц. Прибор сочетает в себе высокую скорость переключения с хорошим фазовым шумом и качеством сигнала. Многоканальная версия доступна в 1, 2, 3 или 4-канальной конфигурации в стандартном 19-дюймовом корпусе 1HU для монтажа в стойку. Выход RFSYN20 можно запрограммировать по частоте, фазе и мощности.
Синтезатор частоты RFSYN20 AnaPico работает с высокостабильным опорным сигналом OCXO и использует фазово-когерентную архитектуру. Возможна комплектация опцией очень быстрого переключения. Скорость программирования и переключения составляет менее 5 мкс во всем настраиваемом диапазоне прибора. Модули обладают USB и Gb Ethernet интерфейсом и могут управляться при помощи набора команд SCPI 1999. Кроме того, доступен порт быстрого управления (FCP) для синхронизации и запуска в режиме реального времени по частоте, мощности и фазе.
Преимущества:
- Фазово-когерентные выходы, высокая выходная мощность
- Быстрое переключение всего за 2 мкс
- Частотная модуляция и щебетание, импульсная модуляция
- Внутренний высокостабильный OCXO, вход переменной опорной частоты
- Порт быстрого управления (FCP)
Комплектация
- Блок питания
- Кабель Ethernet
- Руководство пользователя
- Сертификат калибровки
| PARAMETER | MIN | TYPICAL | MAX | NOTE |
| Frequency range | 100 kHz 8 kHz | 20 GHz 20 GHz | Option 8K | |
| Resolution | 0.01 Hz | |||
| Phase resolution | 0.1 deg | |||
| Switching speed | 200 μs 5 μs | 500 μs 10 μs | In sweep mode Option FS | |
| SSB Phase noise at 1 GHz | See also plots | |||
| at 1 kHz from carrier | -115 dBc/Hz | |||
| at 20 kHz from carrier | -125 dBc/Hz | |||
|
Spectral purity Output harmonics <3.0 GHz 3.0 - 7.5 GHz 7.5 – 12.0 GHz >12.0 GHz |
-20 dBc |
Pout = 0 dBm | ||
| -30 dBc | -25 dBc | |||
| -35 dBc | -35 dBc | |||
| -50 dBc | -45 dBc | |||
| Sub-harmonics | Pout = 0dBm | |||
| < 10.0 GHz | -80 dBc | -70 dBc | ||
|
10.0 – 19.0 GHz >19.0 GHz |
-60 dBc -50 dBc | -50 dBc | ||
|
Non-harmonic spurious (>10 kHz offset) |
-65dBc | -55dBc | ||
| Channel to channel performance | ||||
| Isolation | ||||
| < 3.0 GHz | 90 dB | |||
| 3.0 – 8.0 GHz | 70 dB | |||
| >8.0 GHz | 60 dB | |||
| Relative phase stability | 15 mrad | @5 GHz over 5 hours | ||
| Power level | ||||
| Range | 0 dBm | +18 dBm | Settable to -10 to +23 dBm | |
| Resolution | 0.5 dB | |||
| Level uncertainty | ±1.5 dB | |||
| Output impedance | 50 Ω | 2.0 | ||
| VSWR | 1.7 | |||
| Reference frequency input | 1 MHz | 200 MHz | Integer MHz | |
| Reference input level | -5 dBm | 0 dBm | +13 dBm | |
| Lock Range | +/- 1.0 ppm | |||
| Reference input impedance | 50 Ω | |||
| PARAMETER | MIN | TYPICAL | MAX | NOTE |
| Internal reference frequency output | 100 MHz | |||
| Initial accuracy of internal reference | ±40 ppb | calibrated at 23 ± 3 °C | ||
| Temperature stability (0 to 50 degC) | ±100 ppb | |||
| Aging 1st year | 0.5 ppm | |||
| Aging per day | 5 ppb | After 30 days operation | ||
| Warm-Up time | 5 min | |||
| Output of internal reference | +0 dBm 50 Ω | |||
| Reverse power protection | ||||
| DC voltage | 7 V | |||
| RF power | 23 dBm |
| Модели | Описание |
| RFSYN20 | Высокопроизводительный синтезатор, от 100 кГц (8 кГц с опцией) до 20 ГГц |
| RFSYN20-1 | Высокопроизводительный синтезатор, от 100 кГц (8 кГц с опцией) до 20 ГГц, 1 канал |
| RFSYN20-2 | Высокопроизводительный синтезатор, от 100 кГц (8 кГц с опцией) до 20 ГГц, 2 канала |
| RFSYN20-3 | Высокопроизводительный синтезатор, от 100 кГц (8 кГц с опцией) до 20 ГГц, 3 канала |
| RFSYN20-4 | Высокопроизводительный синтезатор, от 100 кГц (8 кГц с опцией) до 20 ГГц, 4 канала |
| Опции | Описание |
| Option 8K | Частотный диапазон от 8 кГц |
| Option FS | Улучшенная скорость переключения (includes FCP port) |
| Option GPIB | GPIB интерфейс |
| Option TOUCH | Настольный корпус с сенсорным управлением |
