RFVSG — это многоканальная версия генератора векторных сигналов со сверхбыстрым переключением, охватывающая непрерывный частотный диапазон от 10 МГц до 4, 6, 12, 20 или 40 ГГц. RFVSG обеспечивает выдающуюся сверхбыструю фазосинхронную развертку частоты, чирпирование, внутриимпульсную модуляцию, формирование импульса — все с очень низким фазовым шумом.
Для каждого выхода высокопроизводительный внутренний I / Q-модулятор обеспечивает независимые настраиваемые формы сигналов модуляции и поддерживает специальные схемы модуляции. Устройством можно легко управлять удаленно через Ethernet и USB, используя стандартный командный язык SCPI.
Графический интерфейс пользователя (GUI) на базе ПК предоставляется для управления устройством и предоставляет простой в использовании интерфейс для загрузки файлов предварительно рассчитанных данных IQ. Графический интерфейс пользователя поддерживает различные форматы файлов, включая собственный формат файлов данных IQ.

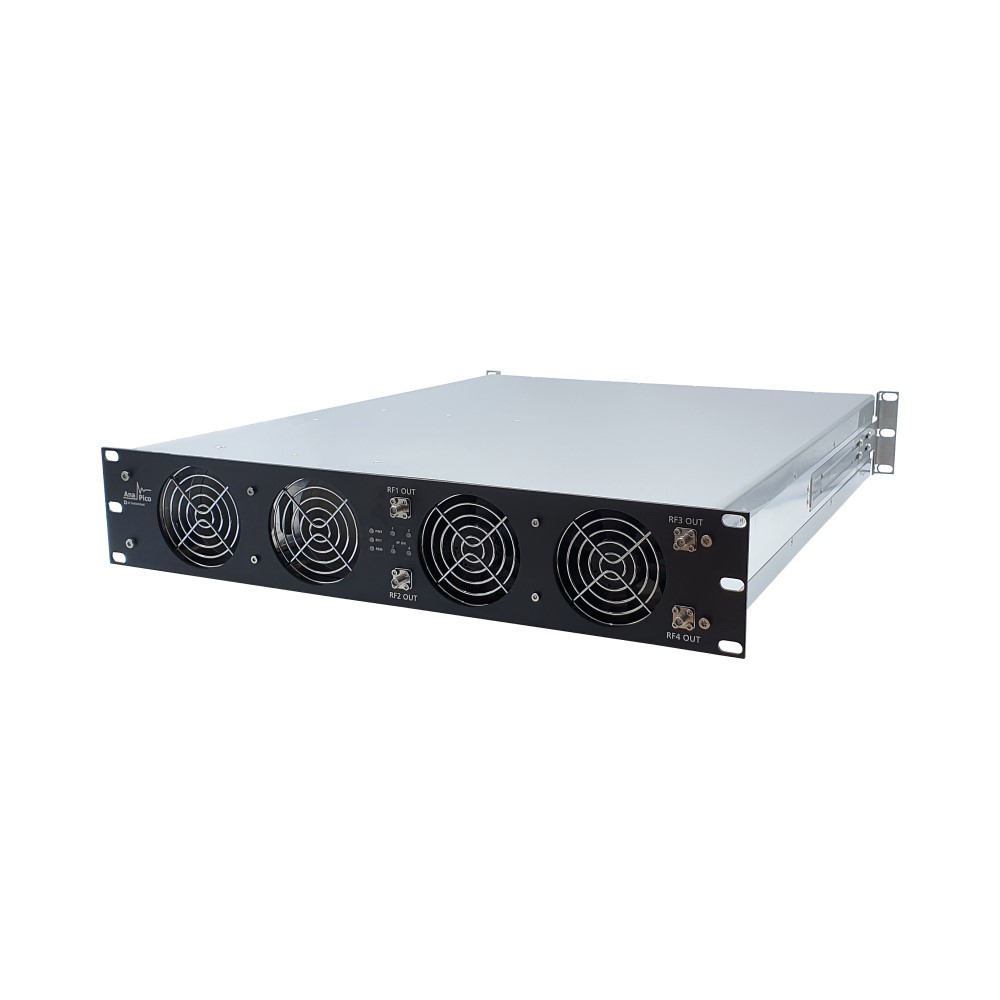

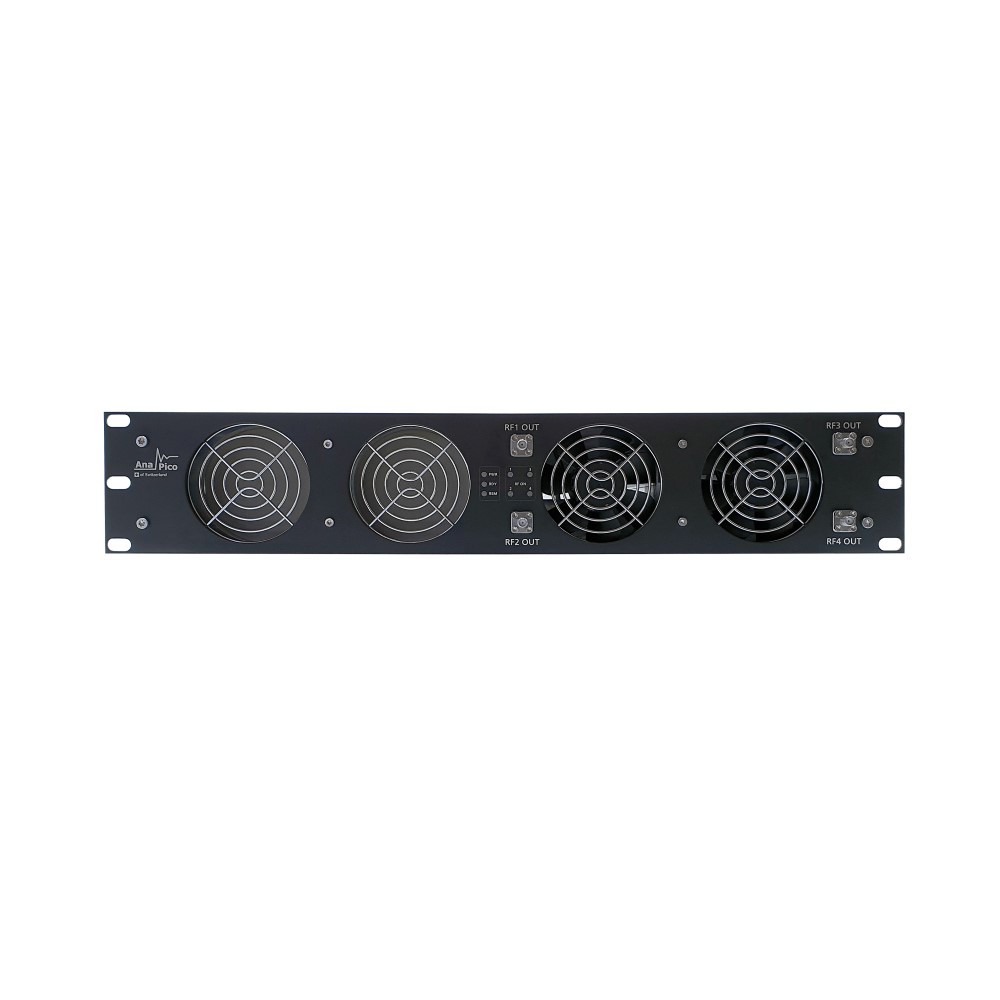

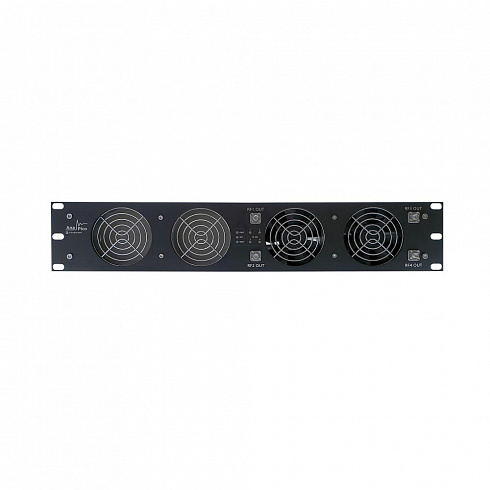

RFSVG с 2, 3 или 4 каналами монтируется в корпусе 19 ‘2HU (86 В x 426 Ш x 480 мм Д [3,4 В x 16,8 Ш x 18,9 дюйма], 18 кг).
Комплектация
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
| PARAMETER | MIN | TYPICAL | MAX | NOTE |
| Frequency Range | 10 MHz |
4 GHz 6 GHz 12 GHz 20 GHz 40 GHz |
APVSG04 APVSG06 APVSG12 APVSG20 APVSG40 |
|
| Frequency Resolution | 0.001 Hz | |||
| Phase Resolution | 0.01 deg | |||
| Frequency & Amplitude Switching / Settling Time |
1.5 ms 500 μs 200 ns 800 ns |
valid signal after SCPI received List sweep within 400 MHz BW, Option UFS within entire frequency range, Option UFS | ||
| Output Power Level | ||||
|
0.01 to 1 GHz 1 to 2 GHz >2 GHz |
-65 dBm |
+19 dBm +16 dBm +13 dBm |
APVS4 | |
| 0.01 to 6 GHz | -60 dBm | +15 dBm | APVSG6 | |
| 0.01 to 12 GHz | -60 dBm | +15 dBm | APVSG12 | |
| 0.01 to 20 GHz | -60 dBm | +15 dBm | APVSG20 | |
|
0.01 to 20 GHz 20 to 40 GHz |
-60 dBm |
+15 dBm +12 dBm |
APVSG40 | |
| Power Resolution | 0.01 dB | |||
| Power Level Uncertainty | ||||
| <4 GHz | 0.25 dB | 0.7 dB | Digital ALC on, >-20dBm | |
| 4 to 6 GHz | 0.3 dB | 1.0 dB | ||
| 6 to 20 GHz | 0.3 dB | 1.3 dB | ||
| 20 to 40 GHz | 1.5 dB | |||
| <4 GHz | 0.3 dB | 0.8 dB | Pmin to -20 dBm | |
| 4 to 6 GHz | 0.35 dB | 1.2 dB | ||
| 6 to 20 GHz | 0.4 dB | 1.3 dB | ||
| 20 to 40 GHz | 1.5 dB | |||
| Reverse Power Protection | ||||
| DC Voltage | ±10 V | |||
| RF Power | 26 dBm | |||
| Output Impedance | 50 Ω | |||
| VSWR | 1.8 | |||
| SSB Phase Noise at 1 GHz and 10 dBm | ||||
| at 10 Hz from carrier |
-87 dBc/Hz -100 dBc/Hz |
Option LN | ||
| at 1 kHz from carrier | -130 dBc/Hz | |||
| at 20 kHz from carrier | -145 dBc/Hz | |||
| at 100 kHz from carrier | -150 dBc/Hz | |||
| SSB Phase Noise at 4 GHz and 10 dBm | ||||
| at 10 Hz from carrier |
-74 dBc/Hz -90 dBc/Hz |
Option LN | ||
| at 1 kHz from carrier | -121 dBc/Hz | |||
| at 20 kHz from carrier | -133 dBc/Hz | |||
| at 100 kHz from carrier | -138 dBc/Hz | |||
| SSB Phase Noise at 10 GHz and 10 dBm | ||||
| at 10 Hz from carrier | -67 dBc/Hz -80 dBc/Hz | Option LN | ||
| at 1 kHz from carrier | -113 dBc/Hz | |||
| at 20 kHz from carrier | -124 dBc/Hz | |||
| at 100 kHz from carrier | -130 dBc/Hz | |||
| SSB Phase Noise at 40 GHz and 10 dBm | ||||
| at 10 Hz from carrier |
-55 dBc/Hz -68 dBc/Hz |
Option LN | ||
| at 1 kHz from carrier | -101 dBc/Hz | |||
| at 20 kHz from carrier | -112 dBc/Hz | |||
| at 100 kHz from carrier | -118 dBc/Hz | |||
| Harmonics (at+5 dBm output) |
-50 dBc -60 dBc -60 dBc tbd tbd |
-45 dBc -55 dBc -55 dBc tbd tbd |
0.01 to 4 GHz 4 to 6 GHz, APVSG6/12 6 to 12 GHz, APVSG12 4 to 20 GHz, APVSG20/40 20 to 40 GHz, APVSG40 |
|
| Sub-Harmonics (at 0 dBm output) |
-75 dBc -65 dBc -60 dBc |
< 6 GHz 6 to 20 GHz > 20 GHz |
||
| Non-Harmonic Spurious (at 0 dBm output, > 10 kHz offset) |
-90 dBc -92 dBc -80 dBc -75 dBc -70 dBc -65 dBc |
-85 dBc -88 dBc -60 dBc -60 dBc -60 dBc -55 dBc |
< 1.2 GHz 1.2 to 2.5 GHz 2.5 to 4 GHz 4 to 12 GHz 12 to 20 GHz > 20 GHz |
| Модели | Описание |
| RFVSG4-2 | Векторный генератор сигналов RFVSG4-2, 4 ГГц, 2 канала, 1U для монтажа в стойку |
| RFVSG4-3 | Векторный генератор сигналов RFVSG4-3, 4 ГГц, 3 канала, 1U для монтажа в стойку |
| RFVSG4-4 | Векторный генератор сигналов RFVSG4-4, 4 ГГц, 4 канала, 1U для монтажа в стойку |
| RFVSG6-2 | Векторный генератор сигналов RFVSG6-2, 6 ГГц, 2 канала, 1U для монтажа в стойку |
| RFVSG6-3 | Векторный генератор сигналов RFVSG6-3, 6 ГГц, 3 канала, 1U для монтажа в стойку |
| RFVSG6-4 | Векторный генератор сигналов RFVSG6-4, 6 ГГц, 4 канала, 1U для монтажа в стойку |
| RFVSG12-2 | Векторный генератор сигналов RFVSG12-2, 12 ГГц, 2 канала, 1U для монтажа в стойку |
| RFVSG12-3 | Векторный генератор сигналов RFVSG12-3, 12 ГГц, 3 канала, 1U для монтажа в стойку |
| RFVSG12-4 | Векторный генератор сигналов RFVSG12-4, 12 ГГц, 4 канала, 1U для монтажа в стойку |
| RFVSG20-2 | Векторный генератор сигналов RFVSG20-2, 20 ГГц, 2 канала, 1U для монтажа в стойку |
| RFVSG20-3 | Векторный генератор сигналов RFVSG20-3, 20 ГГц, 3 канала, 1U для монтажа в стойку |
| RFVSG20-4 | Векторный генератор сигналов RFVSG20-4, 20 ГГц, 4 канала, 1U для монтажа в стойку |
| RFVSG40-2 | Векторный генератор сигналов RFVSG40-2, 40 ГГц, 2 канала, 1U для монтажа в стойку |
| RFVSG40-3 | Векторный генератор сигналов RFVSG40-3, 40 ГГц, 3 канала, 1U для монтажа в стойку |
| RFVSG40-4 | Векторный генератор сигналов RFVSG40-4, 40 ГГц, 4 канала, 1U для монтажа в стойку |
