Линейка генераторов сигналов Rubidium MG362x1A разработана для обеспечения исключительной чистоты сигнала и стабильности частоты в широком диапазоне частот от 9 кГц до 43,5 ГГц даже при высоких уровнях выходной мощности. В сочетании со встроенным, простым в использовании, с возможностью калибровки частоты и мощности, генератор ВЧ/СВЧ сигналов Rubidium MG362x1A с низким уровнем шума обеспечивает исключительную общую полезность и долгосрочную ценность для широкого спектра измерительных приложений.

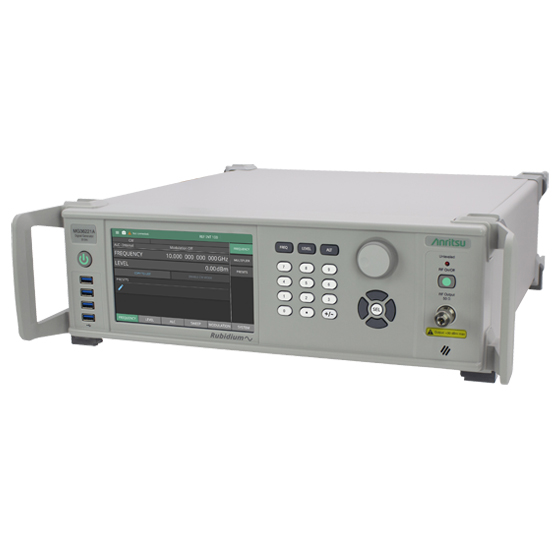

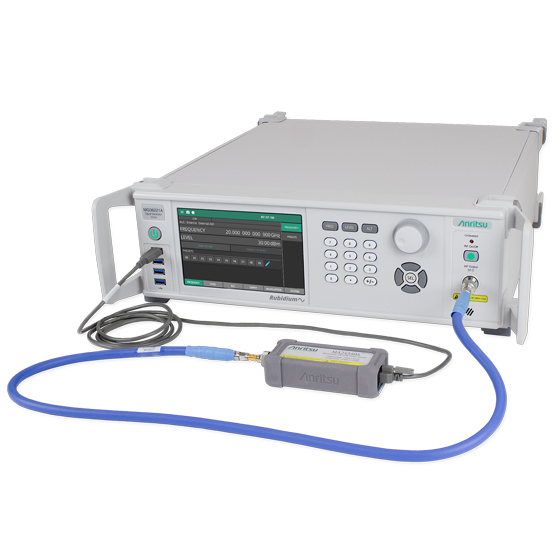

Rubidium оснащен 7-дюймовым сенсорным экраном, а также клавиатурой и циферблатом на передней панели. Четыре порта USB 3.0 на передней панели позволяют подключаться к различным устройствам, таким как устройства памяти и USB-датчики питания Anritsu. Стандартные драйверы, такие как IVI.NET и IVI-C наряду с поддержкой команд SCPI делают удаленное программирование Rubidium быстрым и эффективным. MG362x1A обеспечивает высокую степень конфигурируемости благодаря широкому спектру опций для достижения оптимальных затрат на функциональные компромиссы для клиентов.
| Parameter | Specification |
| Frequency Range | 9 kHz to 20 GHz (MG36221A) / 9 kHz to 43.5 GHz (MG36241A) |
| Frequency Resolution | 0.001 Hz |
| SSB Phase Noise | -136 dBc/Hz (typical) and -140 dBc/Hz (measured) @ 10 GHz output, 10 kHz offset |
| Internal Time Base Stability - Aging | < ±5 x 10-7 Standard |
| < ±2 × 10-8 per year with Option 3 | |
| < ±1 x 10-9 per year with Option 56 | |
| Reference Output Frequency | 10 MHz, 100 MHz, and 1.6 GHz |
| Output Power | -130 dBm to +20 dBm (20 GHz, standard option) |
| -130 dBm to +18 dBm (43.5 GHz, standard option) | |
| Level Accuracy and Flatness | ±1 dB (43.5 GHz) |
| Harmonics (9 KHz to 20/43.5 GHz) | -58 dBc |
| Non Harmonics (9 KHz to 20/43.5 GHz) | -63 dBc |
| Modulation | AM, FM, PM, and Pulse |
| Pulse Modulation: Min Pulse Width | < 10 ns (Unleveled) |
| Pulse Modulation: Rise/Fall Times | 5 ns (typical) |
| LF Signal Generator Waveforms | Sine, square, pulse, triangle, ramp, GN/UN noise |
| Frequency Sweep Modes | Step, List |
| Frequency Sweep Width | 9 kHz to full frequency range (step, list) |
| Power Sweep | Step, List |
| Power Sweep Resolution | 0.01 dB/step |
| Опции | Описание |
| MG36221A-0001 | Rack Mount with Slides (Cannot be ordered with Option 11) |
| MG36221A-0002 | Mechanical Step Attenuator, 110 dB |
| MG36221A-0003 | Low Phase Noise and High Stability (Required for Option 13) |
| MG36221A-0009 | Rear Panel K-Connector RF Output |
| MG36221A-0011 | Rack Mount without Slides, Shelf Mount |
| MG36221A-0012 | Amplitude, Frequency, and Phase Modulation, Internal/External (Requires Option 27 ) |
| MG36221A-0013 | Ultra Low Phase Noise (Requires Option 3) |
| MG36221A-0015 | High Power Output |
| MG36221A-0018 | On-Site Level and Frequency Calibration (Requires Option 66 and MA24330A/ MA24350A USB Power Sensor, Sold Separately) |
| MG36221A-0023 | Premium Noise, CW (Requires Option 3 and 13) |
| MG36221A-0026 | Pulse Modulation, Internal/External (Requires Option 27) |
| MG36221A-0027 | Modulation Hardware (Requires Option 12, 26, or Both for Functionality) |
| MG36221A-0029 | Front Panel Modulation Input/Output Access (Requires Option 27) |
| MG36221A-0056 | Ultra Stability Time Base (Requires Option 3 or 13) |
| MG36221A-0066 | GNSS Atomic Clock Receiver (Requires Option 3 or 13) |
| MG36241A-0001 | Rack Mount with Slides (Cannot be Ordered with Option 11) |
| MG36241A-0002 | Mechanical Step Attenuator, 90 dB |
| MG36241A-0003 | Low Phase Noise and High Stability (Requires Option 13) |
| MG36241A-0009 | Rear Panel K-Connector RF Output |
| MG36241A-0011 | Rack Mount without Slides (Shelf Mount) |
| MG36241A-0012 | Amplitude, Frequency, and Phase Modulation, Internal/External (Requires Option 27 ) |
| MG36241A-0013 | Ultra Low Phase Noise (Requires Option 3) |
| MG36241A-0015 | High Power Output |
| MG36241A-0018 | On-Site Level and Frequency Calibration (Requires Option 66 and MA24350A USB Power Sensor, Sold Separately) |
| MG36241A-0026 | Pulse Modulation, Internal/External (Requires Option 27) |
| MG36241A-0027 | Modulation Hardware (Requires Option 12, 26, or Both for Functionality) |
| MG36241A-0029 | Front Panel Modulation Input/Output Access (Requires Option 27) |
| MG36221A-0056 | Ultra Stability Time Base (Requires Option 3 or 13) |
| MG36221A-0066 | GNSS Atomic Clock Receiver (Requires Option 3 or 13) |
| Модели | Описание |
| MG36221A | Signal Generator 9 kHz to 20 GHz |
| MG36241A | Signal Generator, 9 kHz to 43.5 GHz |
