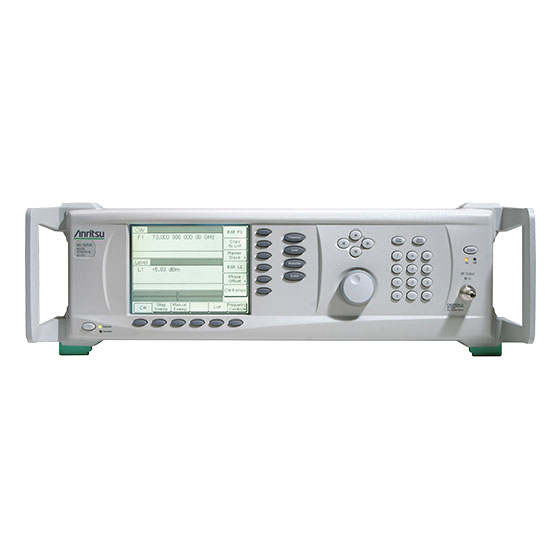

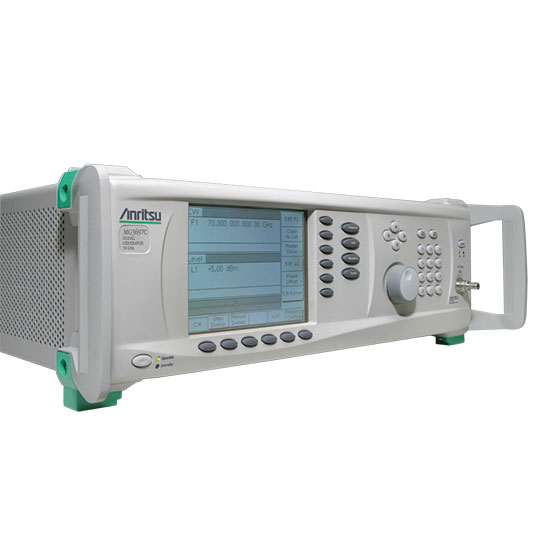

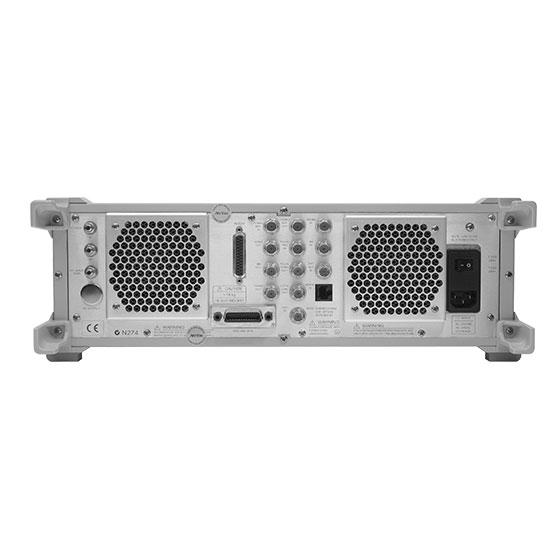

Серия широкополосных генераторов сигналов Anritsu MG3690C
Подробнее
Описание
- Лучшее в отрасли покрытие широкого диапазона частот
- Лучшие в отрасли показатели фазового шума
- Лучшая в отрасли импульсная модуляция
- Высокая скорость коммутации
- Полностью аналоговая модуляция
- Высокая выходная мощность
- Гибкие настройки
- Высокая надежность
Серия широкополосных генераторов сигналов MG3690C покрывает звуковые частоты, ВЧ, ОВЧ, УВЧ, РЧ и микроволновые частоты от 0,1 Гц до 70 ГГц на одном коаксиальном выходе и до 500 ГГц и выше с внешними мультипликаторами. Кроме того, ими легко управлять либо с интуитивно понятной передней панели, либо удаленно, через GPIB или подключение к Ethernet. Поэтому серия MG3690C — это идеальные источники сигналов в РЧ и микроволновом диапазонах, полностью настраиваемые для использования в простых и высокоэффективных областях применения.
MG3690C заменяет существующий генератор сигналов MG3690B, предоставляя три уровня лучшего в своем классе фазового шума SSB; Стандартный, Ультранизкий фазовый шум (вариант 3) и фазовый шум высшего качества (вариант 3Х) вместе с полным комплектом возможностей модуляции для симуляции сигналов от самых простых до самых сложных. Для модуляции IQ вариант с вводом IF позволяет легко преобразовывать РЧ-сигнал с внешней IQ-модуляцией.
MG3690C сохраняет полную обратную совместимость с MG3690A/B и генераторами РЧ и микроволновых сигналов предыдущей серии 68C/69B.
Комплектация
Характеристики
| Диапазон частот | 0,1 Гц до 70 ГГц |
| Тип | Настольный |
| Размер | 429x133x450 мм |
| Масса | 18 кг максимум |
| Выходная мощность несущей | до +26 дБм |
| Фазовый шум | до - 148 дБн |
Документы
Anritsu MG3690C Спецификация
1.1 Мб
Anritsu MG3690C Brochure
1.9 Мб
Anritsu MG3690C Quick Fact Sheet
325.6 Кб
Описание
| Опции | Описание |
| 2300-469 | IVI Driver, includes LabView® driver |
| Miscellaneous | Power Cord with plug-type and rating determined by destination country. 3 Year Factory Warranty Options and Accessories. 2 Year Factory Warranty for 2000-1694 Series. |
| MG3690C/1A | Option 1A, Rack Mount kit with slides (For MG3690C Models) |
| MG3690C/1B | Option 1B, Rack Mount kit without slides (shelf mount) (For MG3690C Models) |
| MG3690C/3 | Option 3, Ultra low phase noise, main band >2GHz (For MG3690C Models) |
| MG3690C/3X | Option 3X, Premium phase noise, improves Option 3 (<1 kHz offset) (For MG3690C Models) |
| MG3690C/4 | Option 4, RF Coverage 8 MHz - 2.2 GHz, with a digital down-converter for ultra-low phase noise (Not available with Option 5). Specs apply ≥10 MHz (For MG3690C Models) |
| MG3690C/5 | Option 5, RF Coverage 8 MHz - 2 GHz, with an analog down-converter (Not available with Option 4). Specs apply ≥10 MHz (For MG3690C Models) |
| MG3690C/6 | Option 6, Analog Sweep (Note: Limited to ≥500 MHx when used with Option 4) (For MG3690C Models) |
| MG3690C/10 | Option 10, Connectivity for User-defined Modulation Waveform SW (Not available without either Options 27, 28A, or 28B) (For MG3690C Models) |
| MG3690C/12 | Option 12, Frequency and Phase Modulation, Externally Driven (For MG3690C Models) |
| MG3690C/14 | Option 14, Amplitude Modulation, Externally Driven (For MG3690C Models) |
| MG3690C/16 | Option 16, High Stability Time Base (For MG3690C Models) |
| MG3690C/17 | Option 17, Delete Front Panel (Not available without options 1A or 1B) (For MG3690C Models) |
| MG3690C/22 | Option 22, Audio Frequency Coverage 0.1Hz-10MHz (Not available without Option 4 or 5, or with Option 20) (For MG3690C Models) |
| MG3690C/27 | Option 27, LF and Pulse Generators, to internally drive AM, FM, Phase and Pulse Modulation (Modulation options ordered separately) (Not available without Option 12, 14, or 26x) (For MG3690C Models) |
| MG3690C/36 | Option 36, Ultra-Stable Phase Tracking - Provides capability for ultra-stable phase tracking between instrument using the internal 100 MHz reference. (Requires Option 3 or 3X) (Not available with Option 7 or when Options 18 and 20 are ordered together) (For MG3690C Models) |
| MG3690C (Note:) | To order a multiplier with an optional manually adjustable attenuator, add an "A" to the multiplier module part number (for example, 2000-1694-15A-R). Not available with 200-1694-02-R |
| 40-187-R | DC Power Supply. Included with Multiplier Source Module. |
| 2000-1710-R | Millimeter wave Power Supply Adapter. Included with Multiplier Source Module. |
| 10370-10373 | Operation Manual |
| 10370-10374 | Programming Manual (Native) |
| 10370-10375 | Programming Manual (SCPI) |
| 10370-10376 | Maintenance Manual |
| Upgrades | Economical upgrades are available to upgrade any model to any higher performing model. Consult Anritsu for details. |
| MG3690C/CE | Option CE, CE Compliance with CE Mark |
| MG3690C/15A | Option 15A, High Power Output (For Model MG3692C) |
| MG3690C/15B | Option 15B, High Power Output (For Models MG3693C and MG3694C) |
| MG3690C/15C | Option 15C, High Power Output (For Model MG3695C) |
| MG3690C/15D | Option 15D, High Power Output (For Model MG3697C) |
| MG3690C/26A | Option 26A, Pulse Modulation driven externally (For Model MG3692C) |
| MG3690C/26B | Option 26B, Pulse Modulation driven externally (For Models MG3694C, MG3695C and MG3697C) |
| MG3690C/28A | Option 28A, Full Modulation Suite, includes internally and externally driven frequency, phase, amplitude and pulse modulation with internal LF and pulse generators. Bundles Opts 12, 14, 26A, 27 (Not available with Opt 12, 14, 26A, 27)(For Model MG3692C) |
| MG3690C/28B | Option 28B, Full Modulation Suite, includes internally and externally driven frequency, phase, amplitude and pulse modulation with internal LF and pulse generators. Bundles Opts 12, 14, 26B, 27 (Not available with Opt 12, 14, 26B, 27)(For MG3694C/95C/97C) |
| MG3690C/2A | Option 2A, Mechanical Step Attenuator, 110dB (For Model MG3692C) |
| MG3690C/2B | Option 2B, Mechanical Step Attenuator, 110dB (For Model MG3694C) |
| MG3690C/2C | Option 2C, Mechanical Step Attenuator, 90dB (For Models MG3695C or MG3697C) |
| MG3690C/9K | Option 9K, Rear Panel RF Output (Not available with Option 8) (For Models MG3692C and MG3694C) |
| MG3690C/9V | Option 9V, Rear Panel RF Output (Not available with Option 8) (For Models MG3695C and MG3697C) |
| SM4743 | N(f) Output Connector (For MG3691C and MG3692C Models Only) |
| SM5973 | K(m) Output Connector (For MG369XC Models) |
| SM6202 | Pulse Modulation, Int/Ext, 100 nanosecond min Pulse Width. Replaces Options 26B and 27. (Not available with Options 26B, 27, 28B) (For MG3694C, MG3695C and MG3697C Only) |
| SM6351 | HP8340/8360 Partial GPIB Emulation (For MG369XC Models) |
Модели
| Модели | Описание |
| MG369xC | Широкополосный генератор сигналов |
| MG3692C | Генератор сигналов, от 2 ГГц до 20 ГГц |
| MG3694C | Генератор сигналов, от 2 ГГц до 40 ГГц |
| MG3695C | Генератор сигналов, от 2 ГГц до 50 ГГц |
| MG3697C | Генератор сигналов, от 2 ГГц до 67 ГГц (работоспособность до 70 ГГц) |
