Векторные генераторы сигналов Ceyear серии 1435-V: 1435A/B-V
Подробнее
Описание

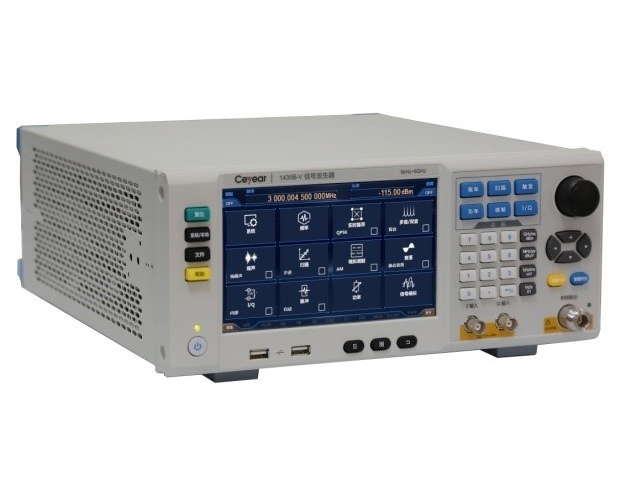

Генератор сигналов серии 1435-V, основанный на инновационных технологиях, обеспечивает баланс производительности, экономичности и объемного веса. 1435-V поддерживает произвольную модуляцию волновых данных, загружаемых в 5 форматах, и позволяет пользователям редактировать, загружать и настраивать формы сигналов в соответствии с требованиями для моделирования различных сигналов и удовлетворения требований тестирования различных сложных сигналов. Его генератор модулирующих сигналов прост в настройке и имеет отличные характеристики. Он поддерживает появление в реальном времени общих сигналов цифровой модуляции в более чем 20 форматах, таких как PSK, QAM, FSK и MSK. Он также имеет превосходную спектральную чистоту, с фазовым шумом одной боковой полосы (SSB) -136 дБн/Гц (когда несущая 1 ГГц и смещение частоты 10 кГц) или -120 дБн/Гц (когда несущая 6 ГГц и смещение частоты составляет 10 кГц).

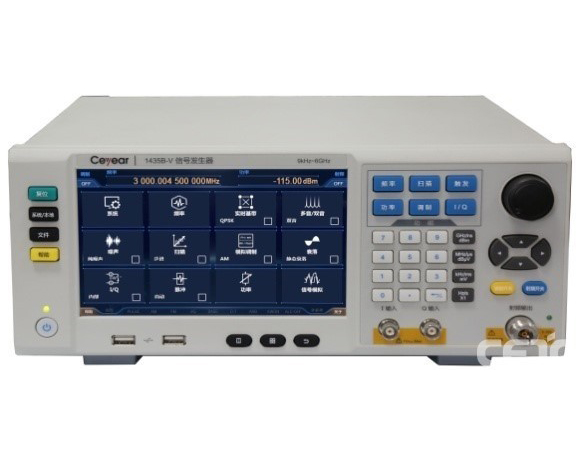

Кроме того, 1435-V оснащен 7-дюймовым высокочувствительным светодиодным сенсорным экраном и поддерживает управление с помощью сенсорного экрана, кнопок панели, поворотных ручек, внешней мыши и клавиатуры и т. д., что полностью повышает удобство работы пользователей. 1435-V использует портативную структуру шасси 3U и отличается небольшими размерами и легким весом, поэтому его легко носить с собой. Он может обеспечить исключительную производительность даже в компактном пространстве, что соответствует как требованиям испытаний на высокую производительность на этапе разработки оборудования, так и требованиям испытаний на высокую эффективность на этапе производства.
Основные характеристики
- Высокая совместимость, загрузка произвольных волновых данных в различных форматах
- Полные универсальные режимы цифровой модуляции
- Отличный фазовый шум SSB
- Высокая выходная мощность
- Небольшой размер и легкий вес
- Высокочувствительный светодиодный сенсорный экран
Характеристики
| Frequency Features | |||||||||||||||
| Frequency Range |
1435A-V:9kHz~3GHz 1435B-V:9kHz~6GHz |
Frequency | N (number of internal harmonic waves) | ||||||||||||
| 9kHz≤f＜250MHz | 1/8 | ||||||||||||||
| 250MHz≤f≤375MHz | 1/16 | ||||||||||||||
| 375MHz＜f≤750MHz | 1/8 | ||||||||||||||
| 750MHz＜f≤1.5GHz | 1/4 | ||||||||||||||
| 1.5GHz＜f≤3GHz | 1/2 | ||||||||||||||
| 3GHz＜f≤6GHz | 1 | ||||||||||||||
| Frequency Resolution | 0.001Hz | ||||||||||||||
| Frequency Switching Time | ≤1ms (typical value) | ||||||||||||||
| Time Base Aging Rate (Typical Value) |
Standard: ±5×10-7/year(after continuous switch-on for 30 days) High stability time base option H10: ±5×10-8/year (after continuous switch-on for 30 days) ±5×10-10/day (after continuous switch-on for 30 days) |
||||||||||||||
| Reference Output | Frequency | 10MHz | |||||||||||||
| Power | >+4dBm, to 50Ω load | ||||||||||||||
| Reference Input | Frequency | 1MHz～50MHz, step 1Hz | |||||||||||||
| Power | 0dBm～+7dBm, impedance 50Ω | ||||||||||||||
| Scanning Features | |||||||||||||||
| Scanning Mode | Step scan, list scan | ||||||||||||||
| Scan Dwell Time | 100μs～100s | ||||||||||||||
| Power Features | |||||||||||||||
| Minimum Power | Standard | Option H01 | |||||||||||||
| -15dBm (can be set -20dBm) | -110dBm (can be set -135dBm) | ||||||||||||||
| Maximum Power (25±10°C) | Frequency range | Standard | High power output option H08 | ||||||||||||
| 9kHz≤f≤3GHz | 18dBm | 22dBm | |||||||||||||
| 3GHz＜f≤5GHz | 16dBm | 20dBm | |||||||||||||
| 5GHz＜f≤6GHz | 15dBm | 18dBm | |||||||||||||
|
Power Accuracy (25±10°C) |
Standard | ||||||||||||||
| Frequency Power (dBm) | 10~maximum power | -10~10 | -15~-10 | ||||||||||||
| 9kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±1.5dB | ||||||||||||
| 2GHz＜f≤6GHz | ±0.9dB | ±0.7dB | ±1.5dB | ||||||||||||
| H01 programmable step attenuator option | |||||||||||||||
| Frequency Power (dBm) | 10~maximum power | -10~10 | -70~-10 | -90~-70 | |||||||||||
| 9kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±0.7dB | ±1.4dB | |||||||||||
| 2GHz＜f≤6GHz | ±0.9dB | ±0.7dB | ±0.7dB | ±1.6dB | |||||||||||
| Power Resolution | 0.01dB | ||||||||||||||
| Output Impedance | 50Ω (rated value ) | ||||||||||||||
| Source Standing Wave Ratio, VSWR (Internal Fixed Amplitude) (Typical Value) | 9kHz≤f≤3GHz | ＜1.7 | |||||||||||||
| 3GHz＜f≤6GHz | ＜1.6 | ||||||||||||||
| Maximum Reverse Power | 0.5W (0V DC) (rated value) | ||||||||||||||
| Spectral Purity | |||||||||||||||
| Harmonic Wave (at +10dBm) | Frequency | Standard | |||||||||||||
| 9kHz≤f≤10MHz | ＜-23dBc | ||||||||||||||
| 10MHz＜f≤2GHz | ＜-30dBc | ||||||||||||||
|
2GHz＜f≤3GHz (1435A-V) |
＜-55dBc | ||||||||||||||
|
2GHz＜f≤6GHz (1435B-V) |
＜-30dBc | ||||||||||||||
| Subharmonic Wave (at +10dBm) | 9kHz≤f≤6GHz | None | |||||||||||||
| Non-harmonic Wave (at 0dBm, 10kHz Frequency Offset) | Frequency | Standard | Low phase noise option | ||||||||||||
| 9kHz≤f≤250MHz | ＜-54dBc | ＜-60dBc | |||||||||||||
| 250MHz＜f≤3GHz | ＜-62dBc | ＜-77dBc | |||||||||||||
| 3GHz＜f≤6GHz | ＜-56dBc | ＜-71dBc | |||||||||||||
|
SSB Phase Noise (dBc/Hz at +10dBm) |
Standard | ||||||||||||||
| Frequency | 100Hz | 10kHz | |||||||||||||
| 100MHz | -83 | -115 | |||||||||||||
| 250 MHz | -93 | -127 | |||||||||||||
| 500MHz | -89 | -121 | |||||||||||||
| 1 GHz | -83 | -115 | |||||||||||||
| 2 GHz | -77 | -109 | |||||||||||||
| 3GHz | -74 | -105 | |||||||||||||
| 4 GHz | -71 | -103 | |||||||||||||
| 6 GHz | -68 | -99 | |||||||||||||
| Low phase noise option H06 | |||||||||||||||
| Frequency | 100Hz | 1kHz | 10kHz | 100kHz | |||||||||||
| 100MHz | -83 | -112 | -131 | -131 | |||||||||||
| 250MHz | -93 | -123 | -139 | -139 | |||||||||||
| 500MHz | -89 | -119 | -135 | -135 | |||||||||||
| 1GHz | -83 | -113 | -132 | -132 | |||||||||||
| 2GHz | -77 | -107 | -126 | -126 | |||||||||||
| 3GHz | -74 | -104 | -121 | -121 | |||||||||||
| 4GHz | -71 | -101 | -120 | -120 | |||||||||||
| 6GHz | -68 | -98 | -115 | -115 | |||||||||||
| Modulation Features | |||||||||||||||
| Frequency Modulation (Option H02) |
Maximum frequency offset: N × 16MHz (N is the number of fundamental harmonic wave) Accuracy (1kHz modulation rate, frequency offset: N × 500kHz): ± (2% × set frequency offset + 20Hz) Modulation rate (3dB bandwidth, frequency offset: N × 500kHz): DC-7MHz Distortion (1 kHz rate, frequency offset: N × 500kHz): <0.4% |
||||||||||||||
|
Phase Modulation (Option H02) |
Maximum phase offset: N × 16rad (N is the number of fundamental harmonic wave) Accuracy (1kHz modulation rate, frequency offset: N × 500kHz): ± (2% × set phase offset + 0.01rad) Modulation rate (3dB bandwidth, phase offset: N × 8rad): DC-1MHz Distortion (1kHz modulation rate, phase offset: N × 8rad): <0.4% |
||||||||||||||
|
Amplitude Modulation (Option H02) |
Maximum depth: >90% Amplitude modulation accuracy: (1 kHz modulation rate, 30% modulation depth): ± (4% × set depth +1%) Amplitude modulation distortion: (1kHz modulation rate, linear mode, total harmonic distortion, 30% modulation depth): <2%; Amplitude modulation bandwidth (3dB bandwidth, 30% modulation depth, frequency test point: 1GHz, 5GHz): DC~100kHz. |
||||||||||||||
|
Pulse Modulation (Option H03) |
Switching ratio | ＞80dB | |||||||||||||
| Rise and fall time | ＜10ns | ||||||||||||||
| Minimum pulse of internal fixed amplitude | 1μs | ||||||||||||||
| Minimum pulse of non-fixed amplitude | 100ns | ||||||||||||||
|
Narrow Pulse Modulation (Option H04) |
Switching ratio | ＞80dB | |||||||||||||
| Rise and fall time | ＜10ns | ||||||||||||||
| Minimum pulse of internal fixed amplitude | 1μs | ||||||||||||||
| Minimum pulse of non-fixed amplitude | 20ns | ||||||||||||||
| Internal Analog Modulation Signal Generator (Option H02) |
It provides three independent signals for frequency/phase modulation, amplitude modulation and low frequency output signals Waveform: sine wave, square wave, triangle wave, sawtooth wave Frequency range: sine wave 0.1Hz~10MHz Square wave, triangle wave, sawtooth wave 0.1Hz~1MHz Frequency resolution: 0.1Hz Low frequency output: amplitude 0~5V peak (rated value), to 50Ω load |
||||||||||||||
|
Internal Pulse Generator (Option H03) |
Pulse width: 20ns~(42s-10ns) (rated value) Pulse period: 40ns~42s (rated value) Resolution: 10ns |
||||||||||||||
| Multi-function Function Generator (Option H05) |
The Multi-function generator consists of 7 waveform generators. The generator can be set separately or five generators can be set simultaneously by using the AM, FM/ΦM and the composite modulation characteristics in the low-frequency output. Waveform: Function generator 1: sine wave, triangle wave, square wave, sawtooth wave, pulse Function generator 2: sine wave, triangle wave, square wave, sawtooth wave, pulse Dual function generator: sine wave, triangle wave, square wave, sawtooth wave, pulse, phase offset and amplitude ratio of audio 2 relative to audio 1; Scan function generator: sine wave, triangle wave, square wave, sawtooth wave; Noise generator 1: uniform, Gaussian; Noise generator 2: uniform, Gaussian; DC: LF output only; Frequency parameters: Sine wave: 0.1Hz to 10MHz; Triangle wave, square wave, sawtooth wave, pulse: 0.1Hz to 1MHz; Resolution: 0.1Hz; |
||||||||||||||
|
Vector Modulation Accuracy (25°C±10°C After Calibration) (Symbol Rate: 4Msps, Root Nyquist Filter, Α=0.3, QPSK Format,0dBm) |
1435A/B-V | 50MHz~3GHz | EVM (RMS%) <1.4% | ||||||||||||
| 3GHz~6GHz | Standard | EVM (RMS%) <1.8% | |||||||||||||
| Low phase noise option | EVM (RMS%) <1.4% | ||||||||||||||
| Internal Modulation Bandwidth |
(Carrier 900MHz, 1.8GHz, 2.4GHz, 6GHz) Standard: 120MHz (multi-tone, number of tones: 51, frequency interval: 2.4MHz, ±3dB bandwidth); H09 large modulation bandwidth option: 200MHz (multi-tone, number of tones: 51, frequency interval: 4MHz, ±3dB bandwidth). |
||||||||||||||
| External Modulation Bandwidth |
(Carrier 900MHz, 1.8GHz, 2.4GHz, 6GHz) 200MHz (open loop of fixed amplitude, input 100mVrms sine wave through I channel, ±4dB bandwidth) |
||||||||||||||
| Internal Baseband Signal Generator |
Number of channels: 2 (I and Q) Maximum symbol rate: Standard: 75Msps Option 09: 125Msps Baseband waveform memory: Standard: 1G sampling point Option H32: 2G sampling point Real-time baseband mode: Modulation format: PSK: BPSK, QPSK, OQPSK, π/4DQPSK, D8PSK, 16PSK QAM: 4, 16, 32, 64, 128, 256, 512, 1024 FSK: 2, 4, 8, 16 ASK, MSK, arbitrary wave modulation EVM: <1.0% (typical value) (RMS%, symbol rate: 4Msps, root Nyquist filter, α=0.3, QPSK format) Maximum frequency interval in dual tone mode: 200MHz Arbitrary wave mode: Data format: Mat-File 5, ASCII, Binary, cap, csv. Trigger: Trigger type: continuous, single, gating, advanced waveform segments; Trigger source: trigger key, external, remote (GPIB, LAN); Trigger mode: auto play, trigger play, trigger reset, single auto, single trigger buffer, single reset, gated (high, low), waveform segment-single, waveform segment-continuous; |
||||||||||||||
|
AWGN (option S03) |
Types: Pure noise, Continuous wave jamming, Additive noise Noise bandwidth: 120/200MHz Setting range: 0 to 40dB |
||||||||||||||
| General Features | |||||||||||||||
| RF Output | N type (negative), impedance 50Ω | ||||||||||||||
| Maximum Dimensions | Width × height × depth: 330mm × 147mm × 397mm (excluding the handle) 420mm × 147mm × 445mm (including the handle) | ||||||||||||||
| Weight | <12kg (the weight varies with the model and option configuration) | ||||||||||||||
| Power Supply | 100~120VAC, 50~60Hz; or 200~240VAC, 50~60Hz (self-adaptive) | ||||||||||||||
| Power Consumption | Less than 300W | ||||||||||||||
| Temperature Range | Operating temperature: 0°C~+50°C; storage temperature: -40°C~+70°C | ||||||||||||||
Описание
| Опции | Описание |
| 1435-H01-A | 115dB programmable step attenuator |
| 1435-H02 | Analog modulation |
| 1435-H03 | Pulse modulation |
| 1435-H04 | Narrow pulse modulation |
| 1435-H05 | Multi-function function generator |
| 1435-H06 | Low phase noise |
| 1435-H08 | High power output |
| 1435-H09 | Large modulation bandwidth |
| 1435-H10 | High stability time base option |
| 1435-H32 | Large-capacity memory of built-in baseband |
| 1435-H50 | Calibration certificate |
| 1435-H92 | RF output moved to the rear panel |
| 1435-H93 | Portable handle |
| 1435-H94 | Rack mount kit |
| 1435-H95 | Aluminum alloy transport case |
| 1435-H98 | English kit (English panel, English manual, English operation interface and English operating system) |
| 1435-S01 | Arbitrary waveform mode |
| 1435-S02 | Linear Frequency Modulation (LFM) |
| 1435-S03 | Gaussian White Noise |
Модели
| Модели | Описание |
| 1435A-V | Signal generator 9kHz~3GHz |
| 1435B-V | Signal generator 9kHz~6GHz |
