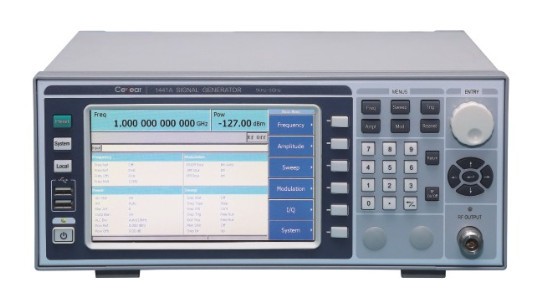

Генераторы сигналов серии 1441 с частотным диапазоном от 9 кГц представляют собой экономичные генераторы сигналов с портативной конструкцией корпуса, малыми размерами и удобным управлением. Серия 1441 имеет выходную мощность в широком динамическом диапазоне и стандартный внутренний генератор сигналов модуляции, поддерживает амплитудную модуляцию (AM), частотную модуляцию (FM) и импульсную модуляцию (Pulse). Развертка по списку и развертка пошагово делают тестовое приложение более гибким. Они используют китайский и английский операционный интерфейс, а также большой светодиодный TFT ЖК-дисплей.
Серия 1441 может использоваться для проверки производительности и определения точки отказа приемника в радаре, радиоэлектронной борьбе и коммуникационном оборудовании для удобного тестирования, а также использоваться в качестве гетеродина для замены таковых в тестируемом оборудовании, таком как передатчик и приемник. и т. д. На гражданском рынке серия может применяться для исследований и разработок и производства бытовой электроники. Экономичные генераторы радиочастотных сигналов очень подходят для обучения и экспериментов в университетах. Портативная конструкция корпуса делает его очень подходящим для работы на открытом воздухе.
Функции и особенности
- Портативный дизайн шкафа, легкий, удобный для переноски
- Диапазон частот 9 кГц ~ 3 ГГц/6 ГГц
- Высокая выходная мощность -127 дБм ~ + 10 дБм, большой динамический диапазон
- Стандартный внутренний генератор сигналов модуляции и комплексные функции AM, FM и импульсной модуляции
- Пошаговая развертка и развертка по списку
- Поддержка широкого диапазона потребляемой мощности переменного тока
- С интерфейсами GPIB и LAN для обеспечения работы под управлением программы
| Frequency Range | 1441A: 9kHz～3GHz 1441B: 9kHz～6GHz |
Frequency | N(Internal YO Fundamental We Frequency Division Times) |
| 9kHz ≤ f ≤ 250MHz | 4 | ||
| 250MHz ＜ f ≤ 400MHz | 16 | ||
| 400MHz ＜ f ≤ 800MHz | 8 | ||
| 800 MHz ＜ f ≤ 1.6GHz | 4 | ||
| 1.6GHz ＜ f ≤ 3.2GHz | 2 | ||
| 3.2GHz ＜ f ≤ 6GHz | 1 | ||
| Frequency Resolution | 0.01Hz | ||
| Time-base Aging Rate(Typical) | ＜1×10-9/day, 5×10-7/year （after 30 days of continuous power ON） | ||
| Sweep Mode | Sweep Way | Step sweep List sweep | |
| Sweep Range | 1441A：9kHz～3GHz | ||
| 1441B：9kHz～6GHz | |||
| Sweep Points | 2～1601 | ||
| Dwell Time | 10ms～60s | ||
| Harmonic | Output Power Less than +5dBm | ＜-30dBc | |
| Non-Harmonic | Output Power Less than +5dBm, | ＜-60dBc | |
| 30kHz Offset from Carrier | |||
| SSB Phase Noise | Freq. Offset | 20kHz | |
| 1441A | 500MHz | ＜-118dBc/Hz | |
| 1GHz | ＜-112dBc/Hz | ||
| 3GHz | ＜-104dBc/Hz | ||
| 1441B | 500MHz | ＜-118dBc/Hz | |
| 1GHz | ＜-112dBc/Hz | ||
| 3GHz | ＜-104dBc/Hz | ||
| 6GHz | ＜-98dBc/Hz | ||
| Max. ALC Output Power (25±10℃) | ＞+10dBm | ||
| Power Accuracy | ±1.5dB（-50dBm≤Output Power≤+10dBm） | ||
| ±2.0dB（-110dBm≤Output Power＜-50dBm） | |||
| ±3.0dB（-120dBm≤Output Power＜-110dBm） | |||
| Modulation Performance | Pulse modulation | Pulse Modulation On/Off | 9kHz≤f≤3GHz：＞80dB |
| Ratio | 3GHz＜f≤6GHz：＞60dB | ||
| Pulse Modulation Rise/Fall | ＜25ns, | ||
| Time | Output Frequency＞250MHz | ||
| ＜80ns, | |||
| Output Frequency≤250MHz | |||
| Min. Pulse Width | ALC Loop On：＜2μs | ||
| AM | Modulation Mode: Linear | ||
| Max. Modulation Depth: 90％ | |||
| Modulation Rate （3 dB Bandwidth, 30% Modulation Depth）:20Hz～80kHz | |||
| Accuracy（1kHz Modulation Rate, Demodulation Bandwidth 300Hz～3kHz）:±10% | |||
| FM | Max. Frequency Deviation:>1.6MHz÷N | ||
| Modulation Rate（3dB Bandwidth）:20Hz～100kHz | |||
| Accuracy（1kHz Modulation Rate, | |||
| 2kHz< Frequency Deviation≤1.6MHz÷N, | |||
| Demodulation Bandwidth 300Hz～3kHz）：±10% | |||
| RF Output Port | Type N port | ||
| Display | 7 inch LED | ||
| Operation Interface | Simplified Chinese/English | ||
| Size (W×H×D) | 320mm×150mm ×390mm | ||
| Max. Weight | 9kg | ||
| Operating Temperature | 0℃～+50℃ | ||
| Power Input | 85VAC～264VAC，47～63Hz | ||
| Power Consumption | <90W | ||
| Опции | Описание |
| 1441-001 | 1441A Option in English |
| 1441-002 | 1441B Option in English |
| 1441-003 | Aluminum Alloy Transit Case |
| Модели | Описание |
| 1441A | Signal Generator, 9kHz-3GHz |
| 1441B | Signal Generator, 9kHz-6GHz |
