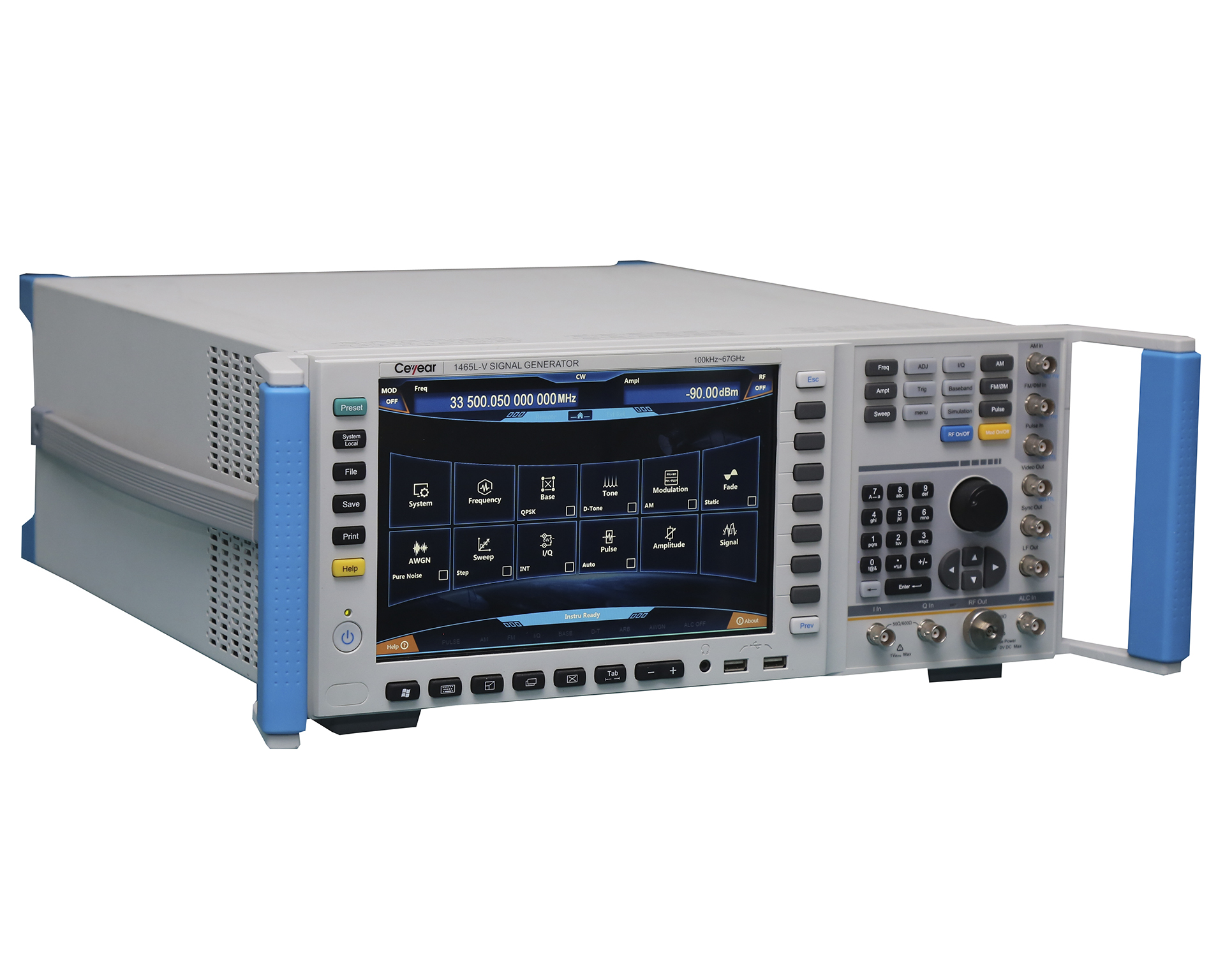

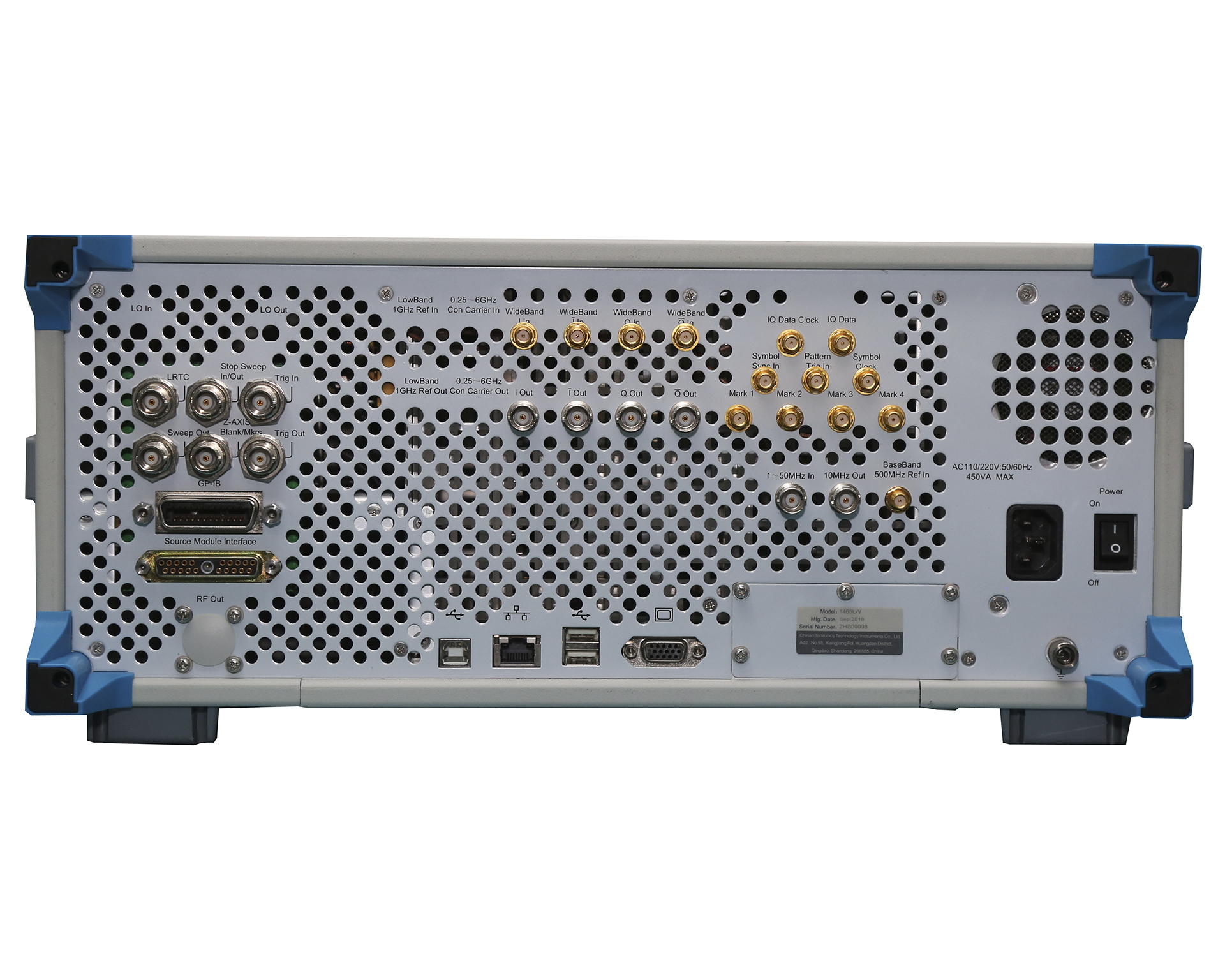

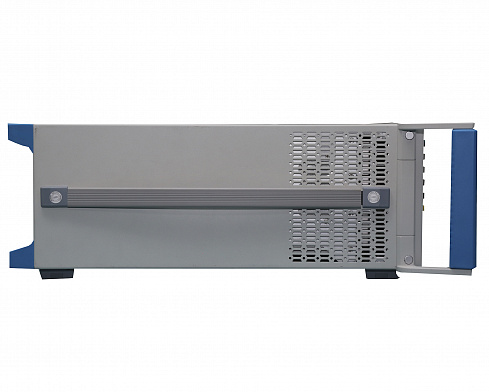

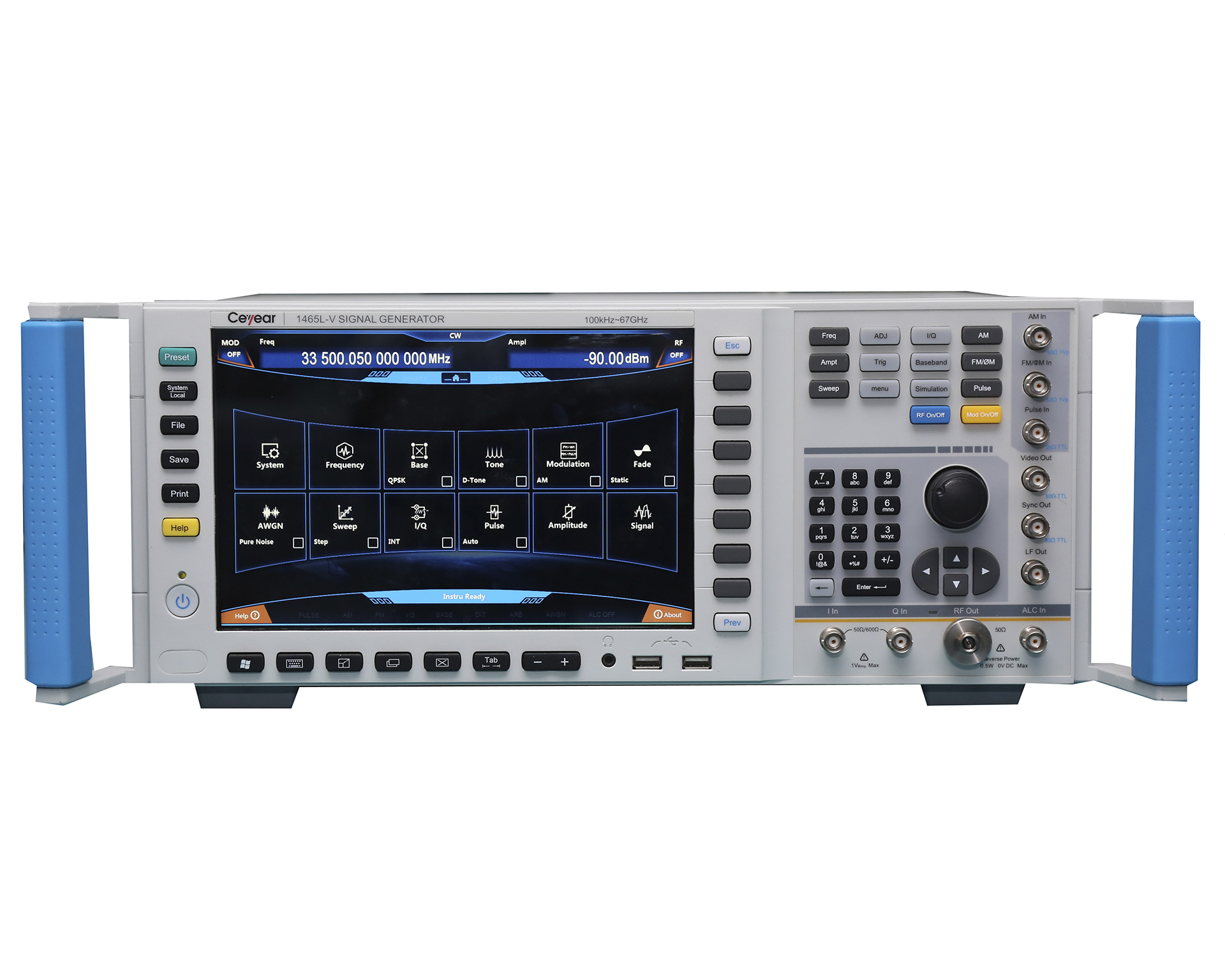

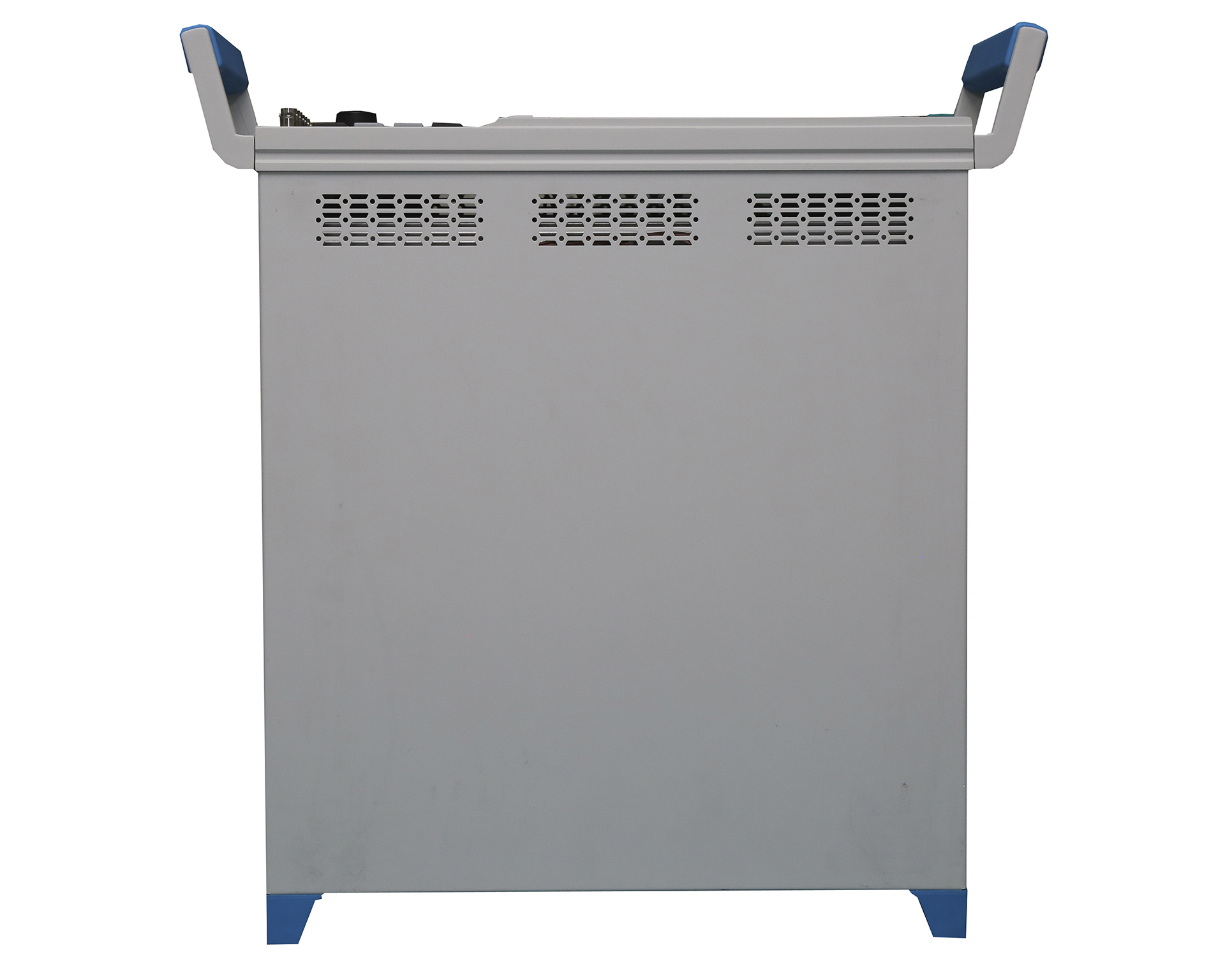

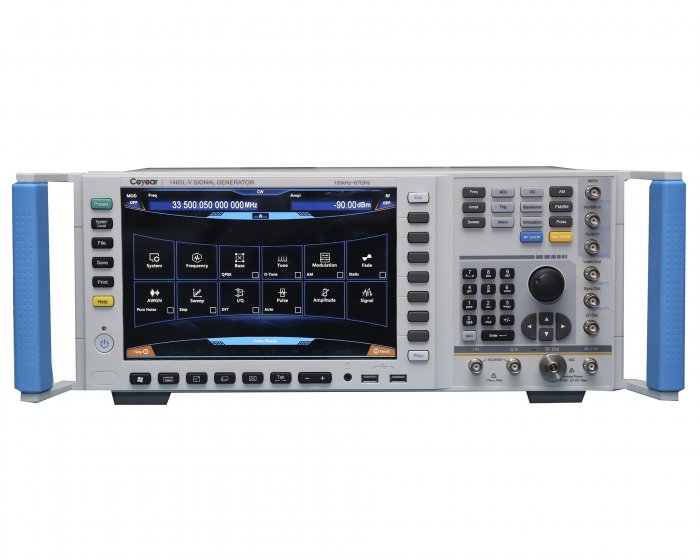

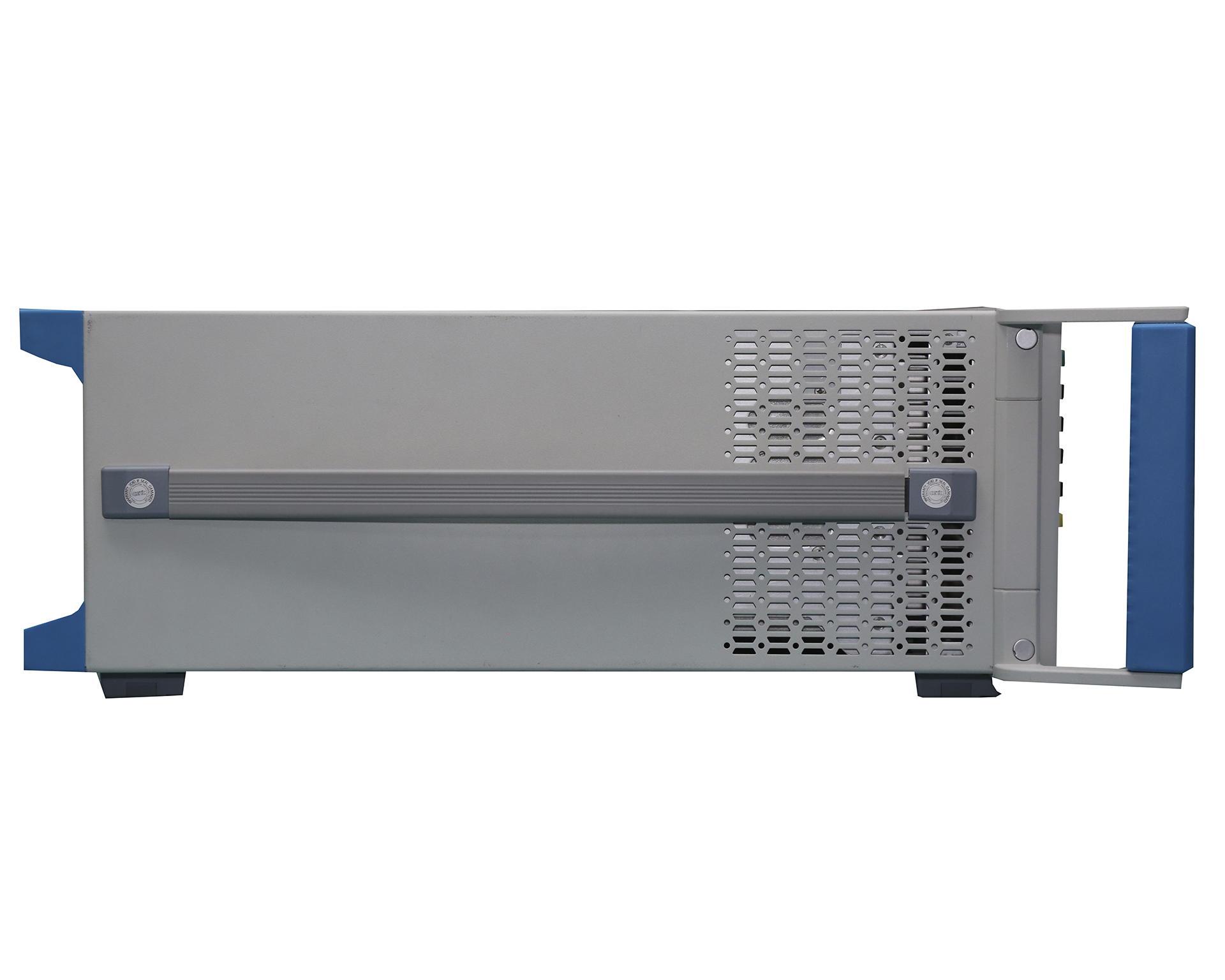

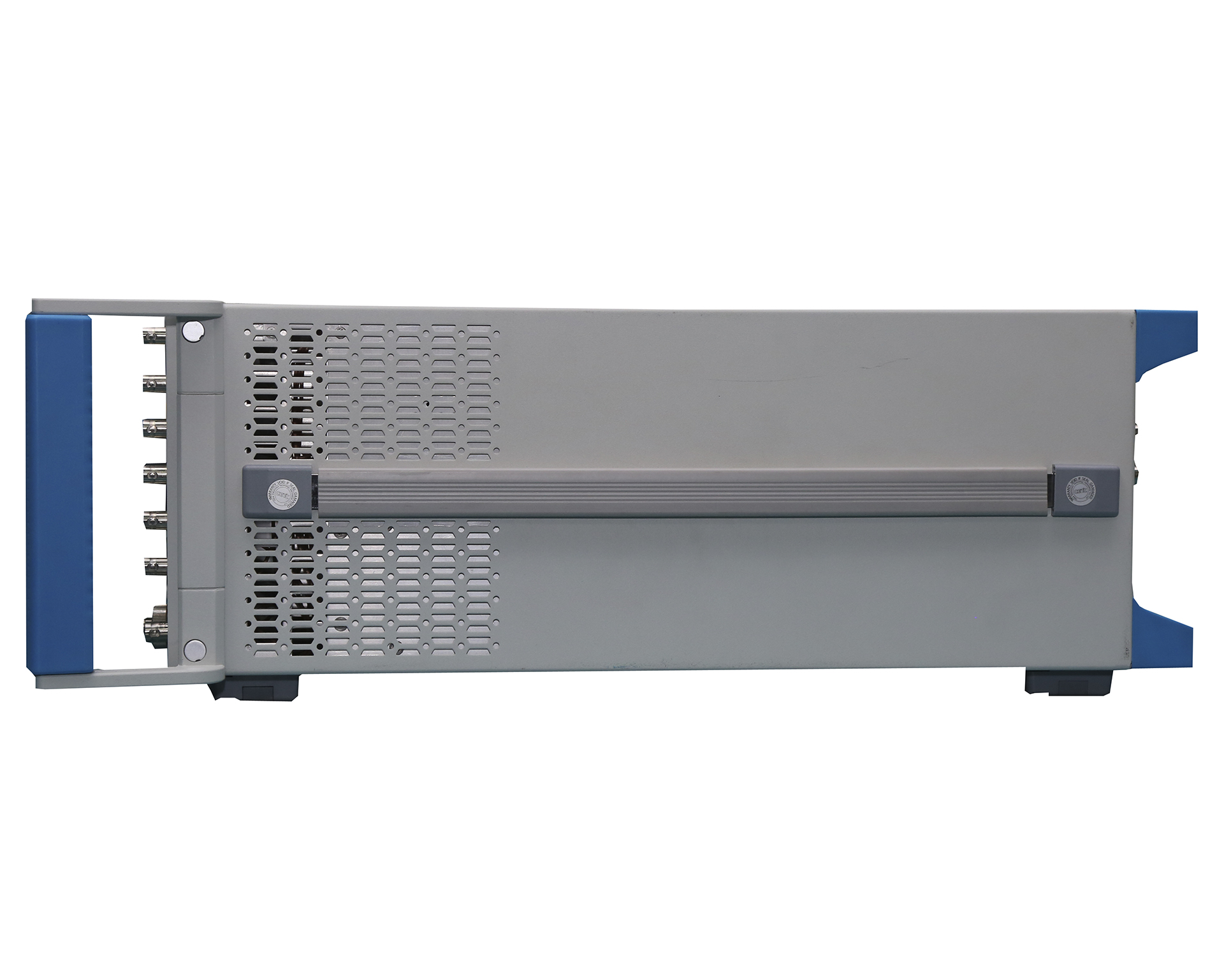

Векторные генераторы сигналов Ceyear серии 1465-V: 1465A/B/C/D/F/H/L-V
Подробнее
Описание
Генераторы сигналов серии 1465-V имеют отличную производительность векторной модуляции в диапазоне частот 100 кГц-67 ГГц. Он имеет полосу внутренней модуляции 200 МГц и полосу пропускания внешней модуляции 2 ГГц в режиме реального времени, которые могут удовлетворить различные потребности в модуляции широкополосных сигналов. Генератор имеет отличную чистоту спектра и характеристики выходной мощности. Фазовый шум несущей 10 ГГц при смещении частоты 10 кГц может быть достигнут до -126 дБк/Гц для удовлетворения потребностей в тестировании высокого уровня, которые имеют строгие требования к тестовым сигналам. Генератор также имеет отличную точность векторной модуляции, а в полном диапазоне частот EVM составляет менее 1,4% (4 Мбит/с), что позволяет генератор использоваться в метрологических целях. Генератор сигналов базовой полосы может быть легко установлен с гибкой производительностью и множеством форматов модуляции. Поддерживается более 20 видов распространенных форматов модуляции, таких как PSK, QAM, FSK, ASK и так далее.
Характеристики
| Frequency properties | |||||||||||||||||||||||||
| Frequency range |
1465A-V:100kHz~3GHz (Min. frequency of 9kHz) 1465B-V:100kHz~6GHz (Min. frequency of 9kHz) 1465C-V:100kHz~10GHz 1465D-V:100kHz~20GHz 1465F-V:100kHz~40GHz (Max. frequency of 44GHz) 1465H-V:100kHz~50GHz 1465L-V:100kHz~67GHz |
Frequency | N（Internal YO harmonic order） | ||||||||||||||||||||||
| 100kHz≤f≤250MHz | 1/8 | ||||||||||||||||||||||||
| 250MHz＜f≤500MHz | 1/16 | ||||||||||||||||||||||||
| 500MHz＜f≤1GHz | 1/8 | ||||||||||||||||||||||||
| 1GHz＜f≤2GHz | 1/4 | ||||||||||||||||||||||||
| 2GHz＜f≤3.2GHz | 1/2 | ||||||||||||||||||||||||
| 3.2GHz＜f≤10GHz | 1 | ||||||||||||||||||||||||
| 10GHz＜f≤20GHz | 2 | ||||||||||||||||||||||||
| 20GHz＜f≤28.5GHz | 3 | ||||||||||||||||||||||||
| 28.5GHz＜f≤50GHz | 5 | ||||||||||||||||||||||||
| 50GHz＜f≤67GHz | 10 | ||||||||||||||||||||||||
| Frequency resolution | 0.001Hz | ||||||||||||||||||||||||
| Frequency switching time | ＜20ms | ||||||||||||||||||||||||
| Time-base aging rate（Typical value2） | 5×10 -10 /day（after 30-day continuous power-on） | ||||||||||||||||||||||||
| Reference output | Frequency | 10MHz | |||||||||||||||||||||||
| Power | >+4dBm，to 50Ω | ||||||||||||||||||||||||
| Reference input | Frequency | 1-50MHz，1Hz step | |||||||||||||||||||||||
| Power | -5dBm-+10dBm，50Ω impedance | ||||||||||||||||||||||||
| Sweep properties | |||||||||||||||||||||||||
| Sweep mode | Step sweep, List sweep, Analog sweep, Power sweep | ||||||||||||||||||||||||
| Analog sweep (option H03) | Max. sweep speed | 100kHz≤f≤500MHz | 25MHz/ms | ||||||||||||||||||||||
| 500MHz＜f≤1GHz | 50MHz/ms | ||||||||||||||||||||||||
| 1GHz＜f≤2GHz | 100MHz/ms | ||||||||||||||||||||||||
| 2GHz＜f≤3.2GHz | 200MHz/ms | ||||||||||||||||||||||||
| 3.2GHz＜f | 400MHz/ms | ||||||||||||||||||||||||
| Sweep accuracy | 0.05 % Sweep width（for 100m, within the maximum width of 100ms as specified） | ||||||||||||||||||||||||
| Power properties | |||||||||||||||||||||||||
| Min. power | Model | Standard package | Option H01A/B | ||||||||||||||||||||||
| 1465A/B/C/D/F-V | -20dBm | -110dBm（-135dBm configurable） | |||||||||||||||||||||||
| 1465H/L-V | -20dBm | -90dBm（-110dBm configurable） | |||||||||||||||||||||||
| Max. power （25±10°C） | Frequency range | Standard package | H01A/B programmable step attenuator option | H05 high power output option | Options H01A/B+H05 | ||||||||||||||||||||
| 1465A/B/C/D-V | |||||||||||||||||||||||||
| 100kHz≤f≤20GHz | 15dBm | 15dBm | 203dBm | 203dBm | |||||||||||||||||||||
| 1465F-V | |||||||||||||||||||||||||
| 100kHz≤f≤9GHz | 10dBm | 10dBm | 18dBm | 18dBm | |||||||||||||||||||||
| 9GHz＜f≤30GHz | 10dBm | 10dBm | 15dBm | 15dBm | |||||||||||||||||||||
| 30GHz＜f≤40GHz | 10dBm | 10dBm | 12dBm | 12dBm | |||||||||||||||||||||
| 1465H/L-V | |||||||||||||||||||||||||
| 100kHz≤f≤15GHz | 5dBm | 5dBm | 15dBm | 15dBm | |||||||||||||||||||||
| 15GHz＜f≤30GHz | 5dBm | 5dBm | 12dBm | 12dBm | |||||||||||||||||||||
| 30GHz＜f≤60GHz | 5dBm | 4dBm | 8dBm | 6dBm | |||||||||||||||||||||
| 60GHz＜f≤67GHz | 4dBm | 3dBm | 6dBm | 4dBm | |||||||||||||||||||||
| Power accuracy (25±10°C) | Standard | ||||||||||||||||||||||||
| Power Frequency （dBm） | >10～20 | >-10～10 | -20～-10 | ||||||||||||||||||||||
| 100kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±1.5dB | ||||||||||||||||||||||
| 2GHz＜f≤20GHz | ±0.8dB | ±0.8dB | ±1.5dB | ||||||||||||||||||||||
| 20GHz＜f≤40GHz | ±1.0dB | ±0.9dB | ±1.8dB | ||||||||||||||||||||||
| 40GHz＜f≤50GHz | --- | ±1.3dB | ±1.8dB | ||||||||||||||||||||||
| 50GHz＜f≤67GHz | --- | ±1.5dB | ±2.0dB | ||||||||||||||||||||||
| H01A/B programmable step attenuator option | |||||||||||||||||||||||||
| Power Frequency （dBm） | >10～20 | >-10～10 | >-70～-10 | -90～-70 | |||||||||||||||||||||
| 100kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | |||||||||||||||||||||
| 2GHz＜f≤20GHz | ±0.8dB | ±0.8dB | ±0.9dB | ±1.8dB | |||||||||||||||||||||
| 20GHz＜f≤40GHz | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | |||||||||||||||||||||
| 40GHz＜f≤50GHz | --- | ±1.3dB | ±1.5dB | ±2.5dB | |||||||||||||||||||||
| 50GHz＜f≤67GHz | --- | ±1.5dB | ±1.8dB | ±3.0dB | |||||||||||||||||||||
| Power resolution | 0.01dB | ||||||||||||||||||||||||
| Power temperature Stability | 0.02dB/℃（typical value） | ||||||||||||||||||||||||
| Output Impedance | 50Ω（Rating4） | ||||||||||||||||||||||||
| VSWR (Internal fixed amplitude) (typical Value) | 100kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||||||||
| 20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||||||||
| 40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||||||||
| Max. reverse power | 0.5W（0V DC）（rating） | ||||||||||||||||||||||||
| Spectrum purity5 | |||||||||||||||||||||||||
| Harmonic (at +10dBm or Max. specified output power, whichever is lower) | Frequency | Standard package | |||||||||||||||||||||||
| 100kHz≤f≤10MHz | ＜-25dBc | ||||||||||||||||||||||||
| 10MHz＜f≤2GHz | ＜-30dBc | ||||||||||||||||||||||||
| 2GHz＜f≤6GHz (1465B) | ＜-30dBc | ||||||||||||||||||||||||
| 2GHz＜f≤20GHz | ＜-55dBc | ||||||||||||||||||||||||
| 20GHz＜f≤67GHz | ＜-45dBc（typical value） | ||||||||||||||||||||||||
| Sub-harmonic (at +10dBm or Max. specified output power, whichever is lower) | 100kHz≤f≤10GHz | None | |||||||||||||||||||||||
| 10GHz＜f≤20GHz | <-60dBc | ||||||||||||||||||||||||
| 20GHz＜f≤67GHz | <-45dBc | ||||||||||||||||||||||||
| Non-harmonic (at 0dBm, beyond 3kHz offset) | Frequency | Standard package | Option H04 | ||||||||||||||||||||||
| 100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | |||||||||||||||||||||||
| 250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | |||||||||||||||||||||||
| 3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | |||||||||||||||||||||||
| 10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | |||||||||||||||||||||||
| 20GHz＜f≤28.5GHz | ＜-52dBc | ＜-52dBc | |||||||||||||||||||||||
| 28.5GHz＜f≤40GHz | ＜-45dBc | ＜-45dBc | |||||||||||||||||||||||
| 40GHz＜f≤60GHz | ＜-42dBc | ＜-42dBc | |||||||||||||||||||||||
| Single side band phase noise (dBc/Hz, +10dBm or Max. output power, whichever is smaller) | Frequency | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | ||||||||||||||||||
| 100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | |||||||||||||||||||
| 250MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | |||||||||||||||||||
| 0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | |||||||||||||||||||
| 1GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | |||||||||||||||||||
| 2GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | |||||||||||||||||||
| 3.2GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | |||||||||||||||||||
| 10GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | |||||||||||||||||||
| 20GHz＜f≤28.5GHz | --- | --- | -69 | -89 | -98 | -98 | |||||||||||||||||||
| 28.5GHz＜f≤50GHz | --- | --- | -64 | -84 | -92 | -92 | |||||||||||||||||||
| 50GHz＜f≤67GHz | --- | --- | -57 | -77 | -86 | -86 | |||||||||||||||||||
| H04 ultra low phase noise option | |||||||||||||||||||||||||
| 100kHz≤f≤250MHz6 | -64 | -92 | -105 | -123 | -138 | -141 | |||||||||||||||||||
| 250MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | |||||||||||||||||||
| 0.5GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | |||||||||||||||||||
| 1GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | |||||||||||||||||||
| 2GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | |||||||||||||||||||
| 3.2GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | |||||||||||||||||||
| 10GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | |||||||||||||||||||
| 20GHz＜f≤28.5GHz | -31 | -60 | -73 | -91 | -108 | -108 | |||||||||||||||||||
| 28.5GHz＜f≤50GHz | -26 | -54 | -68 | -85 | -102 | -102 | |||||||||||||||||||
| 50GHz＜f≤67GHz | -20 | -48 | -62 | -79 | -96 | -96 | |||||||||||||||||||
| Modulation properties | |||||||||||||||||||||||||
| Frequency Modulation (option H02A) |
Maximum deviation：N×16MHz (N: YO harmonic number) Accuracy (at 1kHz, N×20kHz≤deviation<N×800kHz): < ± (3.5%×set frequency offset + 20Hz) Modulation rate(3dB bandwidth, N×500kHz frequency offset): DC-10MHz Distortion(at 1kHz, N×20kHz≤deviations<N×800kHz): <1% |
||||||||||||||||||||||||
| Phase Modulation (option H02A) |
Maximum deviation： Normal mode: N×16rad (N: YO harmonic number) Broadband mode: N×1.6rad (N is YO harmonic number) Accuracy(at 1kHz, N×0.2rad≤deviations＜N×8rad, normal mode) <± (5% of deviation + 0.01 rad) Modulation rate (3dB bandwidth，Broadband mode): DC～10MHz (typical value) Distortion (at 1kHz, N×0.8rad≤deviations＜N×8rad, THD): <1% |
||||||||||||||||||||||||
| Amplitude modulation (option H02A) |
Max. depth：＞90％ Modulation rate (3 dB bandwidth, 30% modulation depth): DC～100kHz Accuracy (1kHz modulation rate, 30% modulation depth): ±(6% of setting + 1%) Distortion (1kHz modulation rate, linear mode, THD, 30% modulation depth): <1.5% |
||||||||||||||||||||||||
| Pulse Modulation (option H02B) | 500MHz-3.2GHz | >3.2GHz | |||||||||||||||||||||||
| Switch ratio | >80dB | >80dB | |||||||||||||||||||||||
| Rise and fall time | <20ns | <20ns | |||||||||||||||||||||||
| Min. pulse width with ALC on | 1μs | 1μs | |||||||||||||||||||||||
| Min. pulse width with ALC off | 0.1μs | 0.1μs | |||||||||||||||||||||||
| Narrow pulse Modulation (option H02C) | 50MHz-3.2GHz | >3.2GHz | |||||||||||||||||||||||
| Switch ratio | >80dB | >80dB | |||||||||||||||||||||||
| Rise and fall time | <15ns | <10ns | |||||||||||||||||||||||
| Min. pulse width with ALC on | 1μs | 1μs | |||||||||||||||||||||||
| Min. pulse width with ALC off | 30ns | 20ns | |||||||||||||||||||||||
| Internal modulation signal generator (option H02A/B/C) |
There are 3 independent signals respectively for frequency/phase modulation, amplitude modulation and low frequency output signals. Waveform: sine, square, triangle, Sawtooth, noise, double sine, sweep sine. Frequency range: DC～10MHz for sine, double sine, sweep sine; 0.1Hz～100kHz for square, triangle, sawtooth. Frequency resolution: 0.1Hz Low frequency output: Amplitude: 0-5Vpeak(rating), to 50Ω load. Pulse modulation signal: pulse width: 20ns-(42s-10ns); pulse period: 100ns-42s; resolution: 10ns. |
||||||||||||||||||||||||
| Vector modulation accuracy(after calibration, 25℃±10℃) (4Msps, root-Nyquist, α=0.3, QPSK, 0dBm) | 1465A/B/C/D/F-V | 50MHz-40GHz(or max. frequency) | EVM(RMS%)<1.4% | ||||||||||||||||||||||
| 1465H/L-V | 50MHz-40GHz | EVM(RMS%)<1.4% | |||||||||||||||||||||||
| 40GHz-67GHz(or max. frequency) | EVM(RMS%)<2.5% | ||||||||||||||||||||||||
| Internal modulation bandwidth |
(Carrier 900MHz, 1.8GHz, 2.4GHz, 6GHz, 18GHz, 35GHz, 50GHz) Standard package： 120MHz(Multi-tone, Tone quantity: 51, Frequency space: 2.4MHz,±3dB bandwidth); H3 large modulation bandwidth option: 200MHz(Multi-tone, Tone quantity: 51, Frequency space: 4MHz, ±3dB bandwidth). |
||||||||||||||||||||||||
| External modulation Bandwidth |
(Carrier 900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz) 200MHz(ALC OFF, input 100mVrms sine to channel I, ±4dB bandwidth) |
||||||||||||||||||||||||
| External wide modulation Bandwidth (option H33) |
(6GHz、18GHz、35GHz、50GHz) 2GHz(ALC OFF, input 100mVrms sine to channel I, ±4dB bandwidth) |
||||||||||||||||||||||||
| Internal baseband signal generator |
Channel quantities：2(I and Q) Max. symbol rate: standard package: 60Msps(Max. 4bit/symbol) option H31: 125Msps(Max. 4bit/symbol) Baseband waveform internal memory: standard package: 1GSa option H32: 2GSa Modulation format： PSK: BPSK, QPSK, OQPSK, π/4 DQPSK, D8PSK, 16PSK; QAM: 4, 16, 32, 64, 128, 256, 512, 1024; FSK: 2, 4, 8, 16; ASK;MSK; Arbitrary wave modulation. Dual-tone mode max. frequency offset: 200MHz EVM: <1.0%(typical value)(RMS%, Symbol rate 4Msps, root-Nyquist, α=0.3, QPSK) |
||||||||||||||||||||||||
| General properties | |||||||||||||||||||||||||
| RF output port |
1465A/B/C-V: N(female), impedance 50Ω. 1465D-V: 3.5mm(male), N(female)(option H91), impedance 50Ω. 1465F-V: 2.4mm(male), impedance 50Ω. 1465H/L-V: 1.85mm(male), impedance 50Ω. |
||||||||||||||||||||||||
| Max. Physical Dimension | W×H×D: 517mm×192mm×550mm | ||||||||||||||||||||||||
| Weight | <28 kg(as per model and option configuration) | ||||||||||||||||||||||||
| Power Supply | 100-120VAC, 50-60Hz; or 200-240VAC, 50～60Hz(self-adaptive) | ||||||||||||||||||||||||
| Power Consumption | <400W | ||||||||||||||||||||||||
| Temperature Range | Working temperature：0℃～+50℃；Storage temperature：-40℃～+70℃ | ||||||||||||||||||||||||
Описание
| Опции | Описание |
| 1465-H01A | Программируемый ступенчатый аттенюатор 115 дБ (115dB programmable step attenuator) |
| 1465-H01B | Программируемый ступенчатый аттенюатор 90 дБ (90dB programmable step attenuator) |
| 1465-H02A | Функция аналоговой модуляции (Analog modulation) |
| 1465-H02B | Функция импульсной модуляции (100 нс) (Pulse modulation) |
| 1465-H02C | Функция импульсной модуляции (20 нс) (Narrow pulse modulation) |
| 1465-H03 | Аналоговое свипирование по частоте (Analog sweep frequency) |
| 1465-H04 | Низкий фазовый шум (Ultra-low phase noise) |
| 1465-H05 | Увеличенная максимальная выходная мощность (Large power output) |
| 1465-H31 | Расширение полос внутренней модуляции до 200 МГц (Large modulation bandwidth) |
| 1465-H32 | Расширение внутренней памяти до 8 ГБ (Internal baseband large capacity memory) |
| 1465-H33 | Функция входа внешних IQ сигналов (порт BNC) (Wideband external IQ input) |
| 1465-H80 | 87230 USB датчик мощности (9 кГц - 6 ГГц) (87230 USB power sensor) |
| 1465-H81 | 87231 USB датчик мощности (9 кГц - 18 ГГц) (87231 USB power sensor) |
| 1465-H82 | 87232 USB датчик мощности (9 кГц - 26,5 ГГц) (87232 USB power sensor) |
| 1465-H83 | 87233 USB датчик мощности (9 кГц - 40 ГГц) (87233 USB power sensor) |
| 1465-H90 | GJB EMC |
| 1465-H91 | Выходной разъем N-тип (N type RF output interface) |
| 1465-H92 | Высокочастотный выход на задней панели генератора (Rear panel RF output) |
| 1465-H94 | Rack mount kit |
| 1465-H95 | Commercial calibration certificate |
| 1465-H96 | Продление гарантии до 5 лет (5 years extended warranty) |
| 1465-H97 | Color printing user manual |
| 1465-H98 | English options |
| 1465-H99 | Алюминиевый транспортировочный кейс (Aluminum alloy transport case) |
Модели
| Модели | Описание |
| 1465A-V | Signal Generator, 100 kHz - 3 GHz |
| 1465B-V | Signal Generator, 100 kHz - 6 GHz |
| 1465C-V | Signal Generator, 100 kHz - 10 GHz |
| 1465D-V | Signal Generator, 100 kHz - 20 GHz |
| 1465F-V | Signal Generator, 100 kHz - 40 GHz |
| 1465H-V | Signal Generator, 100 kHz - 50 GHz |
| 1465L-V | Signal Generator, 100 kHz - 67 GHz |
