Генераторы сигналов AV1464/A/B/C предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 67 ГГц.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с импульсной, амплитудной, частотной и фазовой модуляциями.

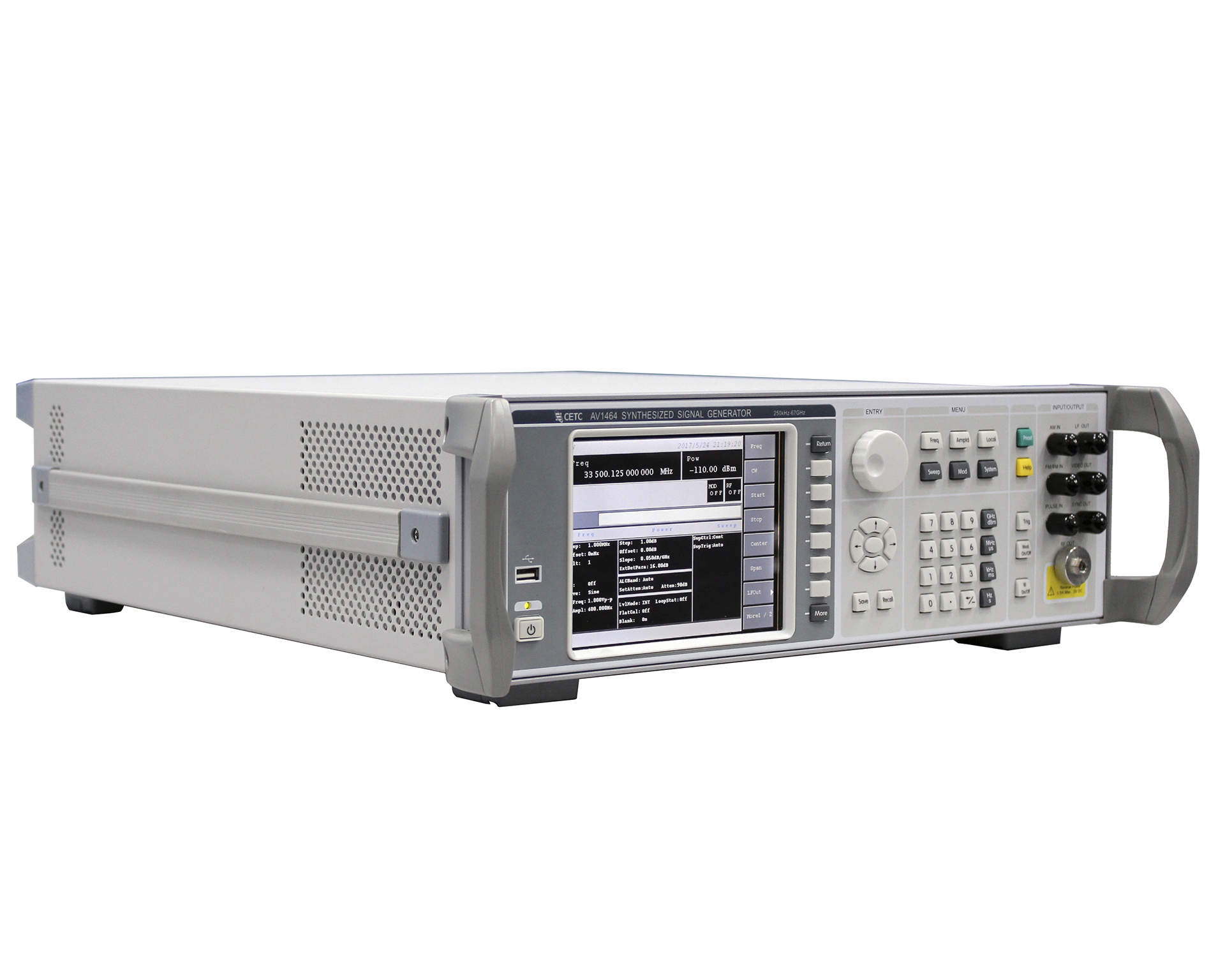

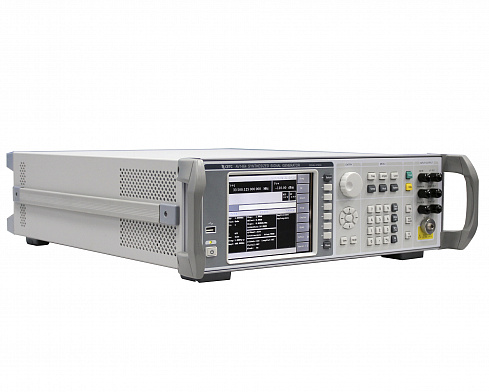

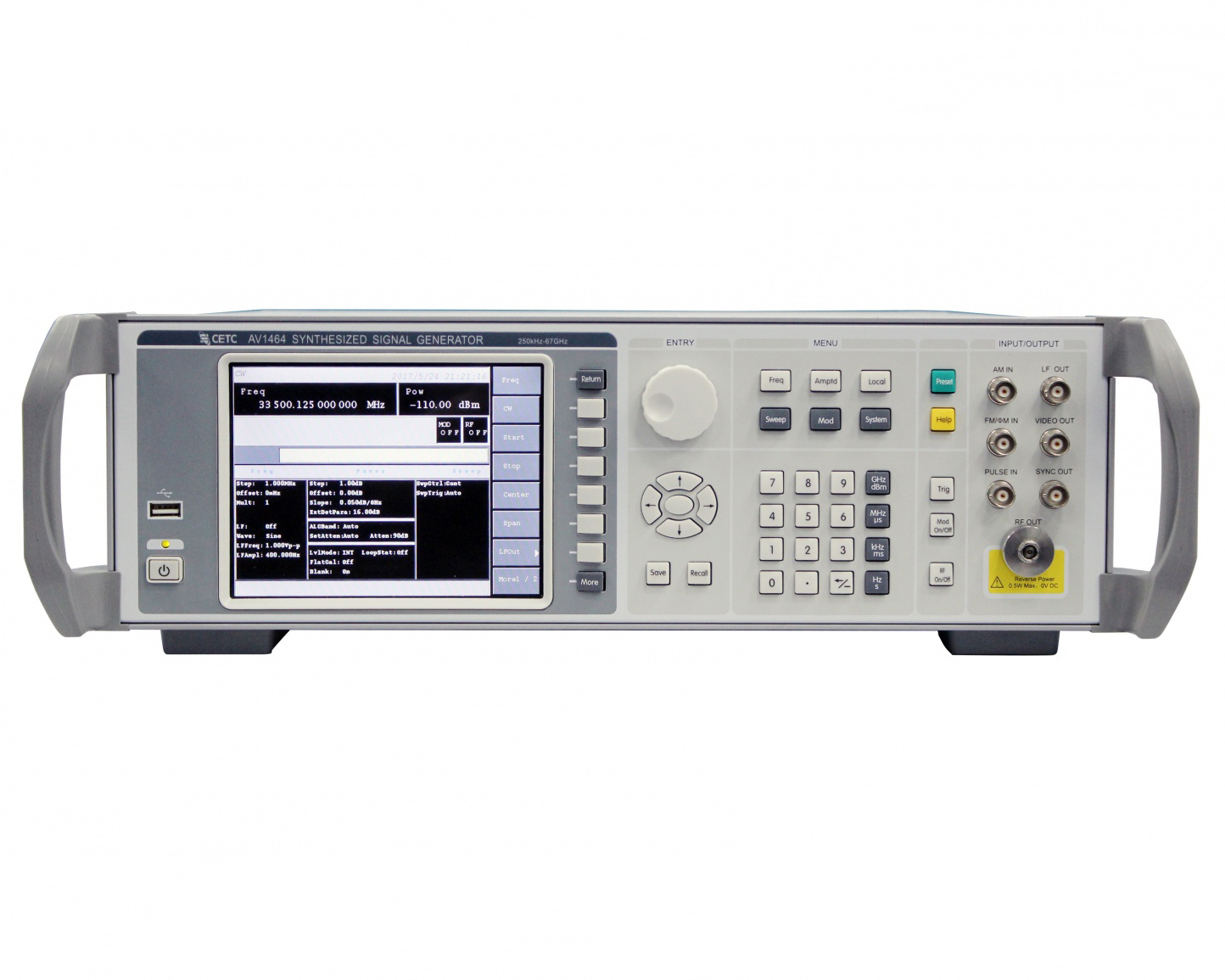

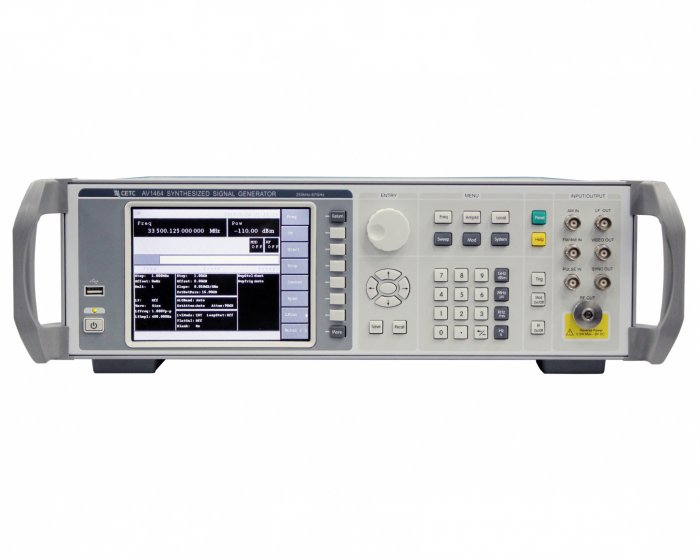

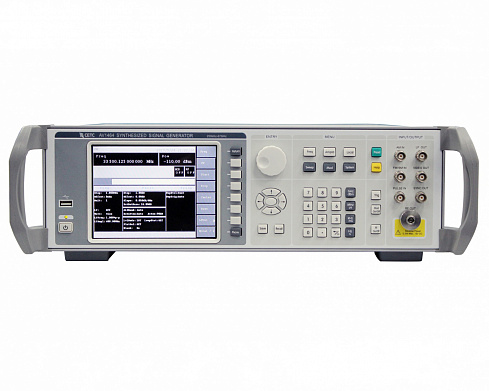

Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Генераторы имеют модификации, обозначенные AV1464, AV1464A, AV1464B, AV1464C, отличающиеся друг от друга значениями метрологических характеристик.
| Характеристики | Значение | |
| Диапазон частот | AV1464A | 250 кГц - 20 ГГц |
| AV1464B | 250 кГц - 40 ГГц | |
| AV1464C | 250 кГц - 50 ГГц | |
| AV1464 | 250 кГц - 67 ГГц | |
| Диапазон выходной мощности | от -120 дБм до + 13 дБм | |
| Относительная погрешность установки частоты | ±5·10-8 | |
| Дискретность установки частоты | 0,001 Гц | |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -130 дБн/Гц | |
| Уровень гармоник на частоте 2 ГГц | ≤ -55 дБн | |
| Негармонические составляющие на частоте 2 ГГц | ≤ -65 дБн | |
| Частотная модуляция, макс.девиация (несущая 1 ГГц) | 2 МГц | |
| Фазовая модуляция, макс. девиация (норм. полоса) | от 10 рад до 1280 рад | |
| Амплитудная модуляция, максимальная глубина | 90% | |
| Амплитудная модуляция, полоса частот | от 0 до 100 кГц | |
| Габаритные размеры | 482 × 152 × 582 | |
| Масса, не более | 20 кг | |
| Потребляемая мощность, не более | 450 В∙А, | |
| Напряжение питающей сети переменного тока частотой, В: от 50 до 60 Гц от 50 до 400 Гц |
от 220 до 240 от 110 до 127
|
|
| Модели | Описание |
| AV1464A | Генератор сигналов, 250 кГц - 20 ГГц |
| AV1464B | Генератор сигналов, 250 кГц - 40 ГГц |
| AV1464C | Генератор сигналов, 250 кГц - 50 ГГц |
| AV1464 | Генератор сигналов, 250 кГц - 67 ГГц |
