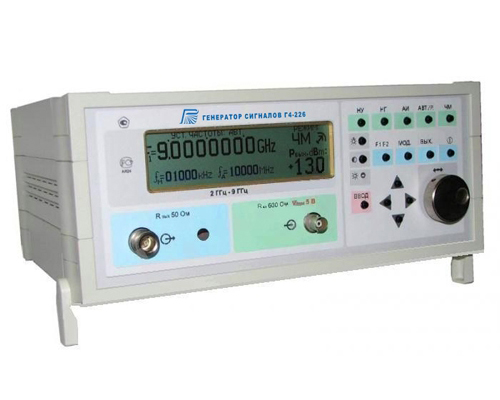

Генератор сигналов Г4-226
Подробнее
2 987 093
Описание
Генератор Г4-226 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Генератор имеет следующие режимы работы:
- НГ - режим немодулированной генерации
- ЧМ - режим частотной модуляции от внешнего сигнала
- АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала
Особенности:
- Диапазон выходных частот – 2,0…18,0 ГГц
- Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-20022
- Максимальная выходная мощность не менее 10 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +10дБм, с погрешностью не более 1,5дБ в интервале от +10дБм до – 20дБм и 2,5дБ до –50дБм
- Основная погрешность установки частоты не более 3x10-7
- Работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485
Характеристики
Технические параметры | Величина |
Диапазон выходных частот | 2,0 - 18,0 ГГц |
Выход коаксиальный - волновое сопротивление | 50 Ом |
Сечения | 7/3 мм |
Максимальная выходная мощность не менее | 10 мВт |
На нагрузке | 50 Ом |
Возможностью установки выходной мощности | от - 50дБм до +10дБм |
Погрешность | 1,5 дБ |
Основная погрешность установки частоты не более | 3*10-7 |
Масса не более | 8 кг |
Потребляемая мощность не более | 30 ВА |
Условия эксплуатации | |
Диапазон рабочих температур | +5…40 °С |
относительная влажность воздуха, не более | 80% |
при температуре | 25°С |
Габаритные размеры прибора, не более | 317 х 132(156) х 257 мм |
Наработка на отказ | не менее 20000 час |
Трудоемкость изготовления, не более | 120 н/ч |
