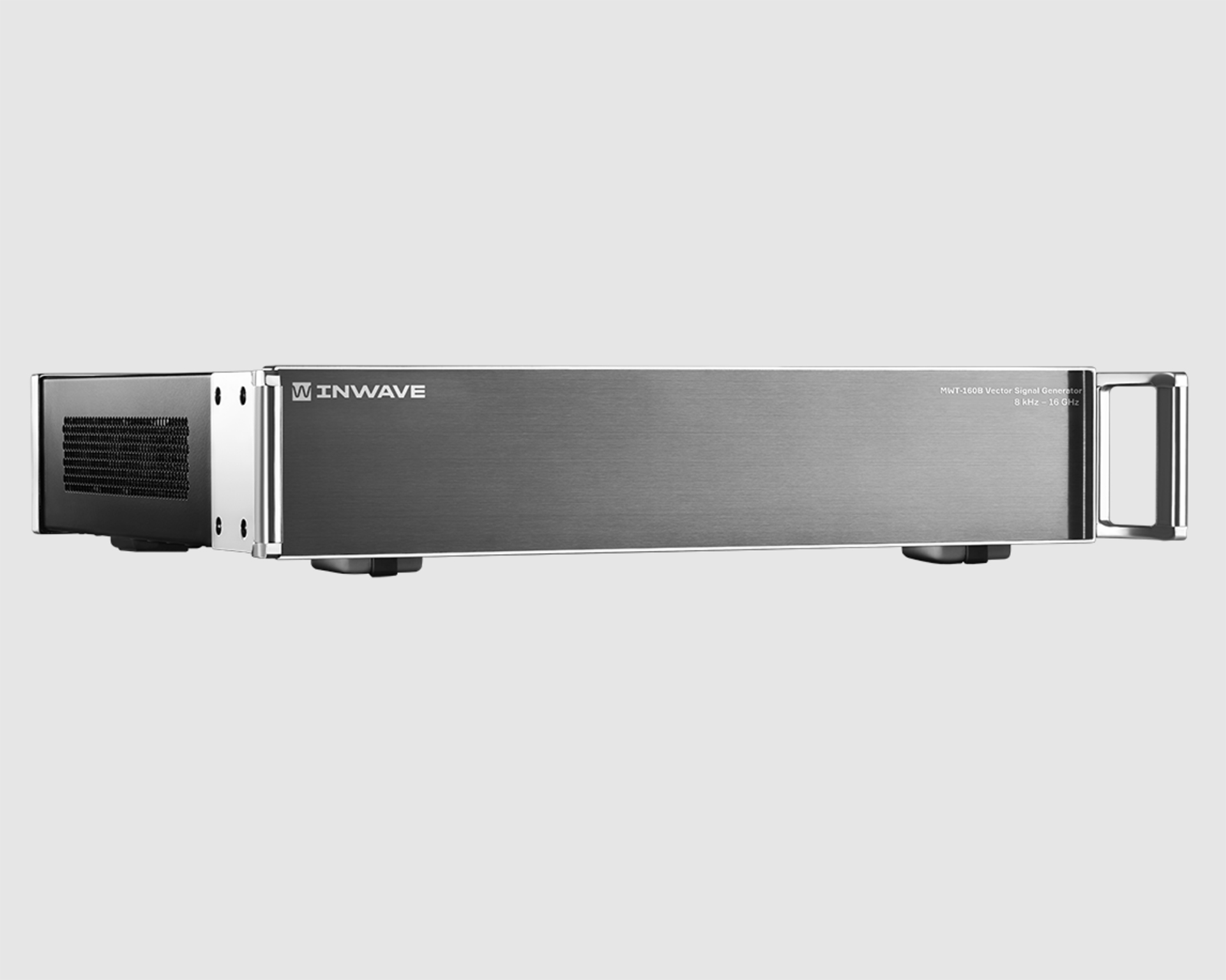

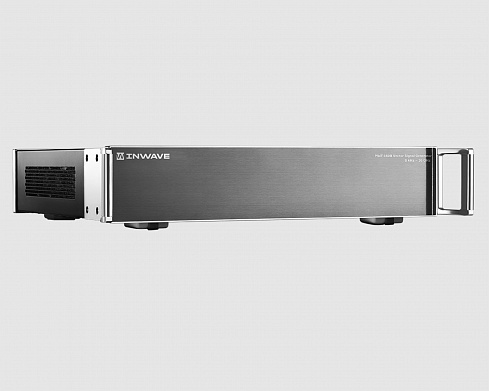

Векторный генератор сигналов INWAVE MWT-160B с диапазоном от 8 кГц до 16 ГГц
Подробнее
Описание
Векторные генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.
- Спектральная чистота: ультранизкий уровень фазовых шумов, гармонических и негармонических искажений
- Широкий перечень видов модуляции с цифровой полосой 560 МГц и символьной скоростью до 600 Мсимв/с
- Выходная мощность до 2 Вт
- Интерфейс 10 Гбит/с позволяет в реальном времени непрерывно загружать пользовательские данные в прибор и использовать генератор в качестве передатчика
- Опция “Доступ пользователя к программированию ПЛИС” дает возможность реализовывать алгоритмы генерации и обработки сигналов непосредственно в самом приборе
- Удобный мультитач-интерфейс с контекстными клавиатурами (до трех сенсорных дисплеев)
Характеристики
| Диапазон рабочих частот | 8 кГц – 16 ГГц |
| Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор) | 150 МГц |
| Ширина полосы модулированного сигнала (внешний IQ вход) | 140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц |
| Уровень фазовых шумов на отстройке 10 кГц от несущей | -109 (-107) дБн/Гц несущая 1 ГГц |
| Максимальная выходная мощность на частоте 1 ГГц | 2 Вт |
| Шаг установки выходной мощности | 0.5 дБ |
| Уровень гармонических искажений при выходной мощности -10 дБм | -51 дБн |
| Уровень негармонических искажений | -70 (-60) дБн |
| Встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK |
| Тип выходного фильтра | RC (коэф. скругления 0.1 .. 1) RRC (коэф. скругления 0.1 .. 1) Gauss (BT = 0.1 .. 1) |
| Источник модулирующего сигнала | Встроенный генератор ПСП, последовательность, задаваемая пользователем |
| Интерфейс ввода данных и управления | 1 Гбит/с Ethernet (SFP) |
Описание
| Опции | Описание |
| MWT-OCXO | Термостатированный опорный генератор (OCXO) |
| MWT-HP | Выходная мощность 2 Вт (базовая 0.5 Вт) |
| MWT-АМ | Аналоговая модуляция |
| MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
Модели
| Модели | Описание |
| MWT-160B | Векторный генератор сигналов |
