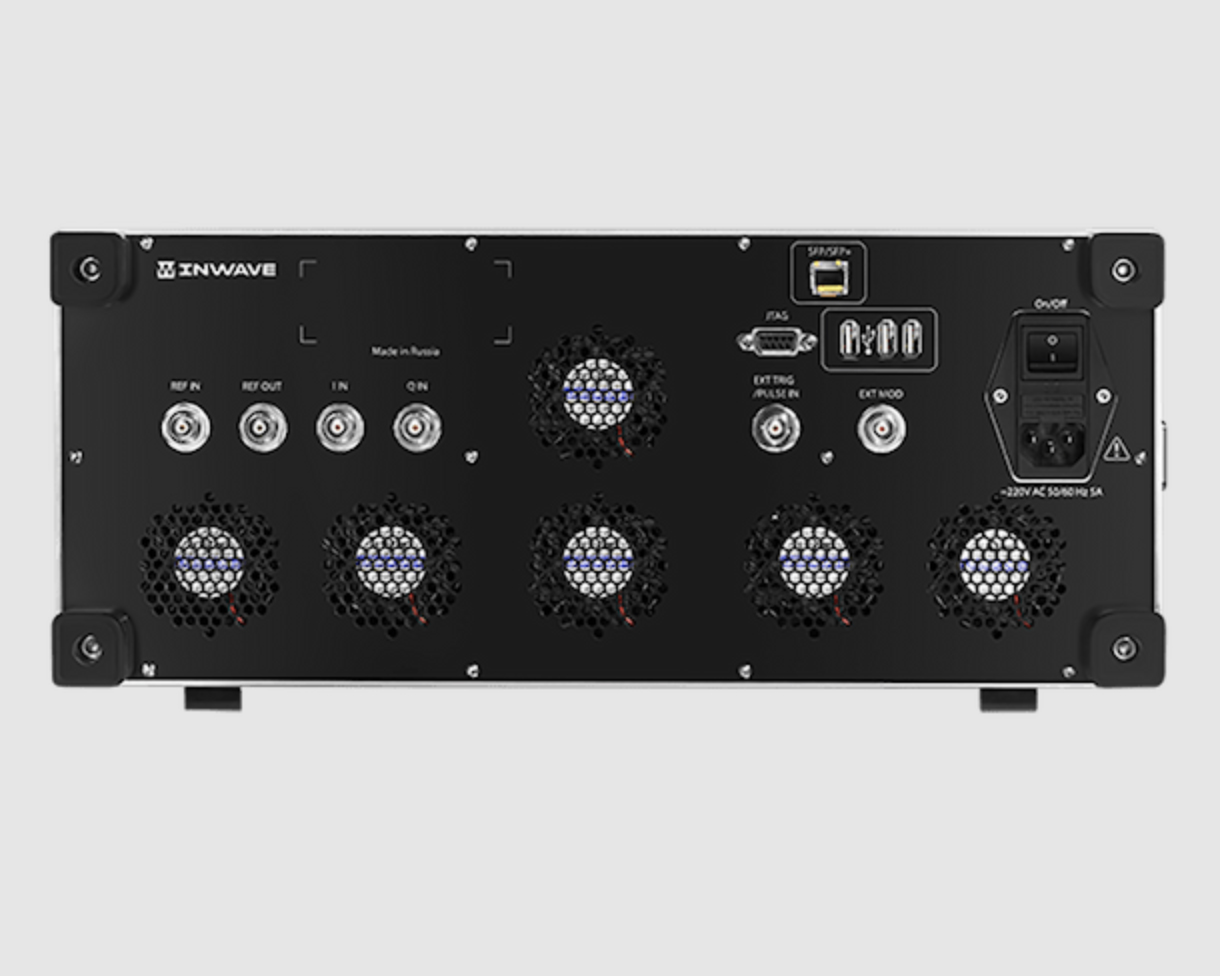

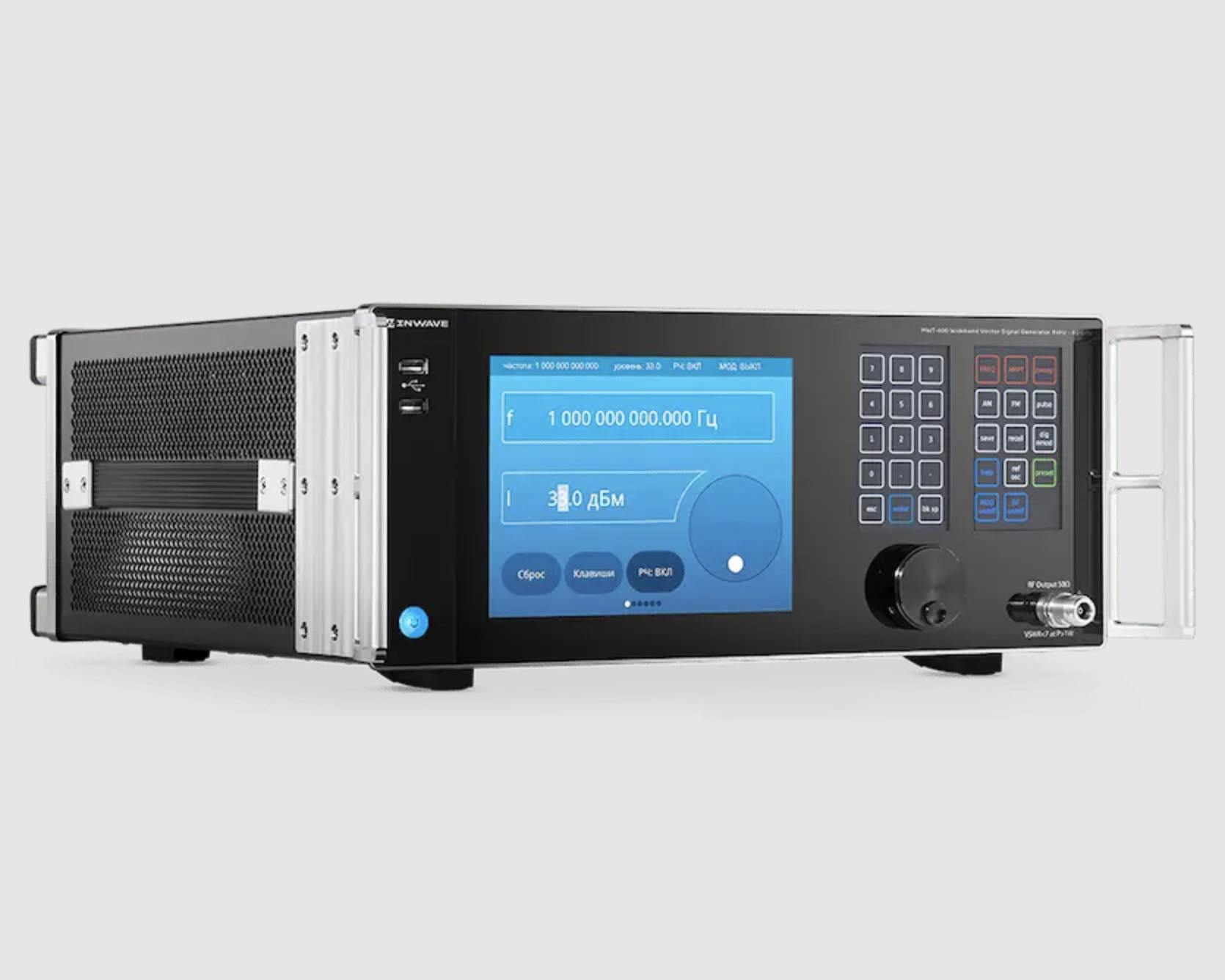

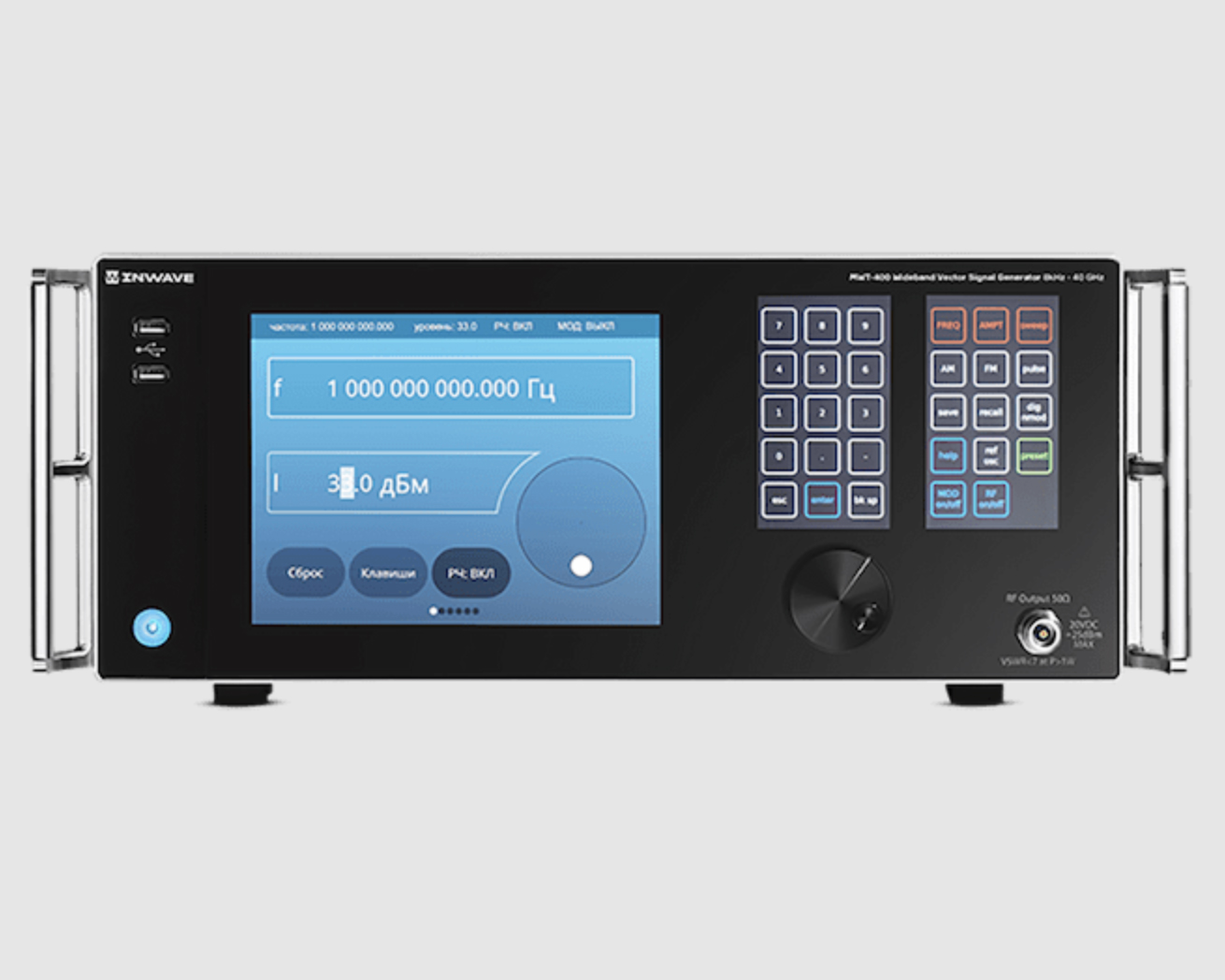

Векторный генератор сигналов INWAVE MWT-400 с диапазоном от 8 кГц до 40 ГГц
Подробнее
Описание
Векторные генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.
- Спектральная чистота: ультранизкий уровень фазовых шумов, гармонических и негармонических искажений
- Широкий перечень видов модуляции с цифровой полосой 560 МГц и символьной скоростью до 600 Мсимв/с
- Выходная мощность до 2 Вт
- Интерфейс 10 Гбит/с позволяет в реальном времени непрерывно загружать пользовательские данные в прибор и использовать генератор в качестве передатчика
- Опция “Доступ пользователя к программированию ПЛИС” дает возможность реализовывать алгоритмы генерации и обработки сигналов непосредственно в самом приборе
- Удобный мультитач-интерфейс с контекстными клавиатурами (до трех сенсорных дисплеев)
Характеристики
| Диапазон рабочих частот | 8 кГц – 40 ГГц |
| Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя) | 560 МГц |
| Ширина полосы модулированного сигнала (внешний IQвход) |
140 МГц при f<6ГГц 1.8 ГГц при f≥6ГГц |
| Уровень фазовых шумов на отстройке 10 кГц от несущей |
-139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц |
| Максимальная выходная мощность на частоте 1ГГц | 2 Вт |
| Шаг установки выходной мощности | 0.5 дБ |
| Уровень гармонических искажений при выходной мощности -10 дБм | -53 дБн |
| Уровень негармонических искажений | -81 дБн (-75дБн) |
| Встроенные виды модуляции | BPSK,QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, импульсная, ППРЧ, ЛЧМ, произвольный модулирующий сигнал, заданный пользователем |
| Тип выходного фильтра | RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1),Gauss(BT= 0.1..1) |
| Источник модулирующего сигнала | Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet) |
| Интерфейс ввода данных и управления |
10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP)– опции |
Описание
| Опции | Описание |
| MWT-OCXO | Термостатированный опорный генератор (OCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 2 ГГц при f < 6ГГц, 7 ГГц при f ≥ 6 ГГц) |
| MWT-АМ | Аналоговая модуляция |
| MWT-DDR | DDR-память 2 Гб для хранения пользовательских модулирующих сигналов |
| MWT-UPR | Доступ пользователя к программированию ПЛИС |
| MWT-HP | Выходная мощность 2 Вт (базовая 0.5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
| MWT-SFP | Скорость интерфейса 1 Гбит/сек |
| MWT-SFP+ | Скорость интерфейса 10 Гбит/сек |
| MWT-ARB | Модуляция произвольным сигналом |
| MWT-PLS | Импульсная модуляция |
| MWT-CHIRP | Модуляция ЛЧМ |
| MWT-FHSS | ППРЧ |
| MWT-MTONE | Мультитоновая модуляция |
Модели
| Модели | Описание |
| MWT-400 | Векторный генератор сигналов |
