MWT - серия векторных генераторов сигналов, состоящая из 3-х устройств MWT-60U (8 кГц – 6 ГГц), MWT-100U (8 кГц – 10 ГГц) и MWT-160U (8 кГц –16 ГГц), отличающихся друг от друга значением верхней границы частотного диапазона выходных сигналов.
Принцип работы векторных генераторов сигналов серии MWT основан на синтезе синусоидального сигнала, синхронизируемого с опорным стабильным по частоте внутренним или внешним опорным генератором. Выходной сигнал генерируется в блоке синтезатора частоты, построенного с использованием метода прямого цифрового синтеза частоты (ПЦС). С блока синтезатора частоты сигнал поступает на блок цифро-аналоговых преобразователей, модуляторов и смесителей, на который поступает также сигнал с блока цифровой обработки сигналов (ЦОС) на программируемой интегральной микросхеме (ПЛИС). С блока смесителей сигнал поступает на каскад усилителей мощности. Связь между аналоговой и цифровой частями платы осуществляется по оптическому каналу, защищенному от помех. В векторных генераторах сигналов серии MWT возможна как непрерывная генерация синусоидального сигнала, так и выходного сигнала модулированного дискретным сигналом (цифровая модуляция).

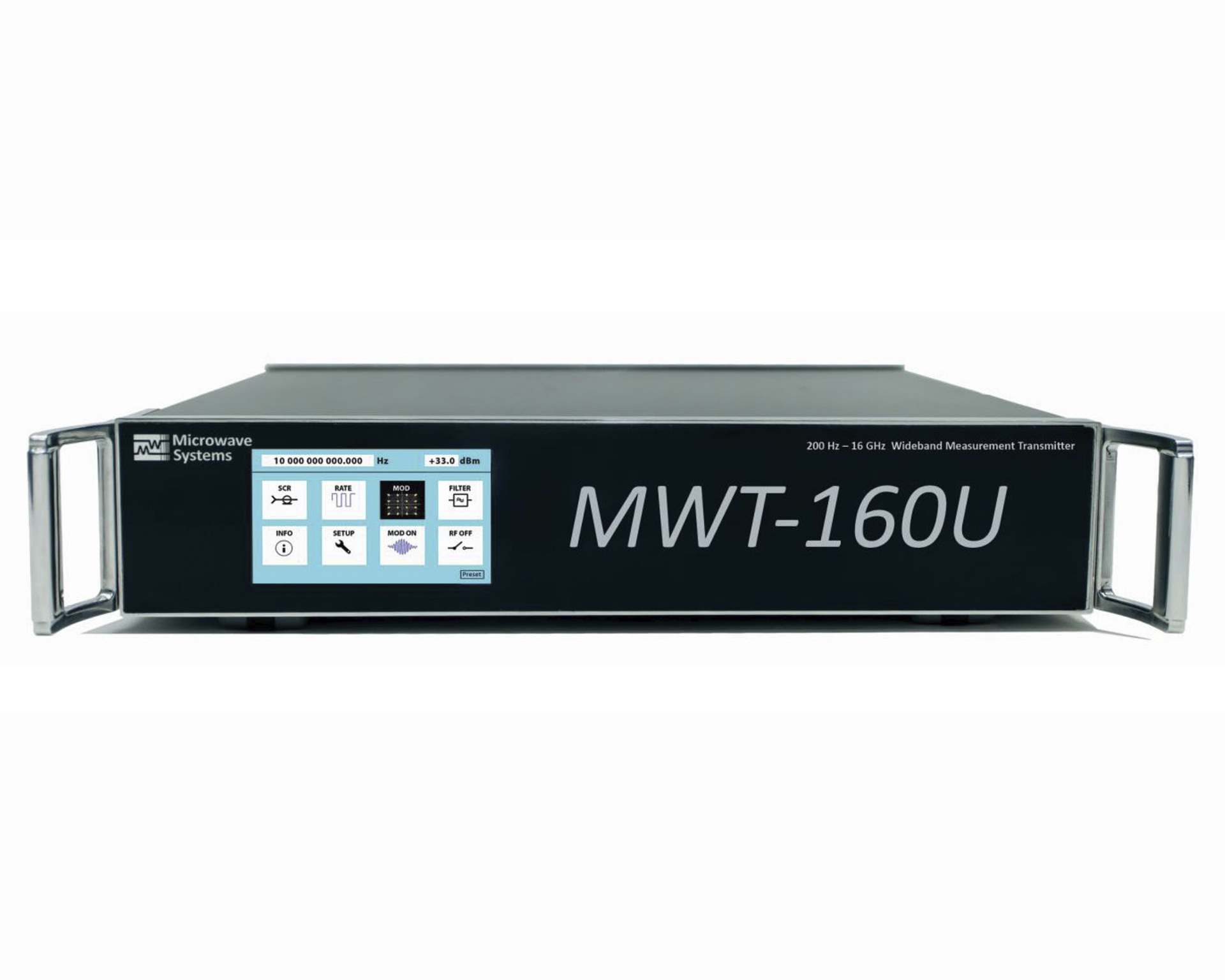

Конструктивно векторные генераторы сигналов серии MWT выполнены в виде настольного моноблока, размещенного в металлическом корпусе стандартном для 19-ти дюймовых приборных стоек размере. На передней панели генераторов располагается сенсорный дисплей (при наличии опции MWT-PC). В этом случае передняя панель выполняется из ударопрочного стекла. При отсутствии опции MWT-PC, передняя панель прибора выполняется из нержавеющей стали и управление осуществляется через стандартный интерфейс связи с внешним ПК - тип LAN. На задней панели векторных генераторов сигналов серии MWT располагаются все разъемы прибора (основной выход сигнала, входные разъемы для подачи модулирующего сигнала, вход и выход опорной частоты, вход внешнего запуска. USB для подключения USB-флеш-накопителя), кнопка включения питания, предохранитель. Для предотвращения несанкционированного доступа внутрь корпуса предусмотрена пломбировка в виде наклейки, закрывающей стык панелей корпуса генераторов.
| Диапазон рабочих частот | MWT-60U: 8 кГц - 6 ГГц |
| MWT-100U: 8 кГц - 10 ГГц | |
| MWT-160U: 8 кГц - 16 ГГц | |
| Выходная мощность | до 2 Вт на согласованной нагрузке |
| Время перестройки частоты в полосе до 560 МГц | < 4 нс |
| Фазовый шум | -140 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц |
| Искажения | <-81 дБн |
| Встроенная память выборок | 67,108,864 отсчетов |
| Символьная скорость | до 600 Мсимв/сек |
| Интерфейс ввода-вывода | 10 Гбит/c (Ethernet) |
| Опции | Описание |
| MWR-OCXO | Термостатированный опорный генератор (OCXO) |
| MWR-RB | Рубидиевый опорный генератор |
| MWR-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-EXTIQ | Внешний I/Q вход |
| MWR-HS | Скорость перестройки 850 мкс |
| MWR-DDR | DDR-память объемом 2 Гб |
| MWR-UPR | Доступ пользователя к программированию ПЛИС |
| MWR-HP | Выходная мощность 2 Вт |
| MWR-PC | Встроенный ПК с сенсорным дисплеем |
| Модели | Описание |
| MWT-60U | Векторный генератор сигналов 8 кГц – 6 ГГц |
| MWT-100U | Векторный генератор сигналов 8 кГц – 10 ГГц |
| MWT-160U | Векторный генератор сигналов 8 кГц – 16 ГГц |
