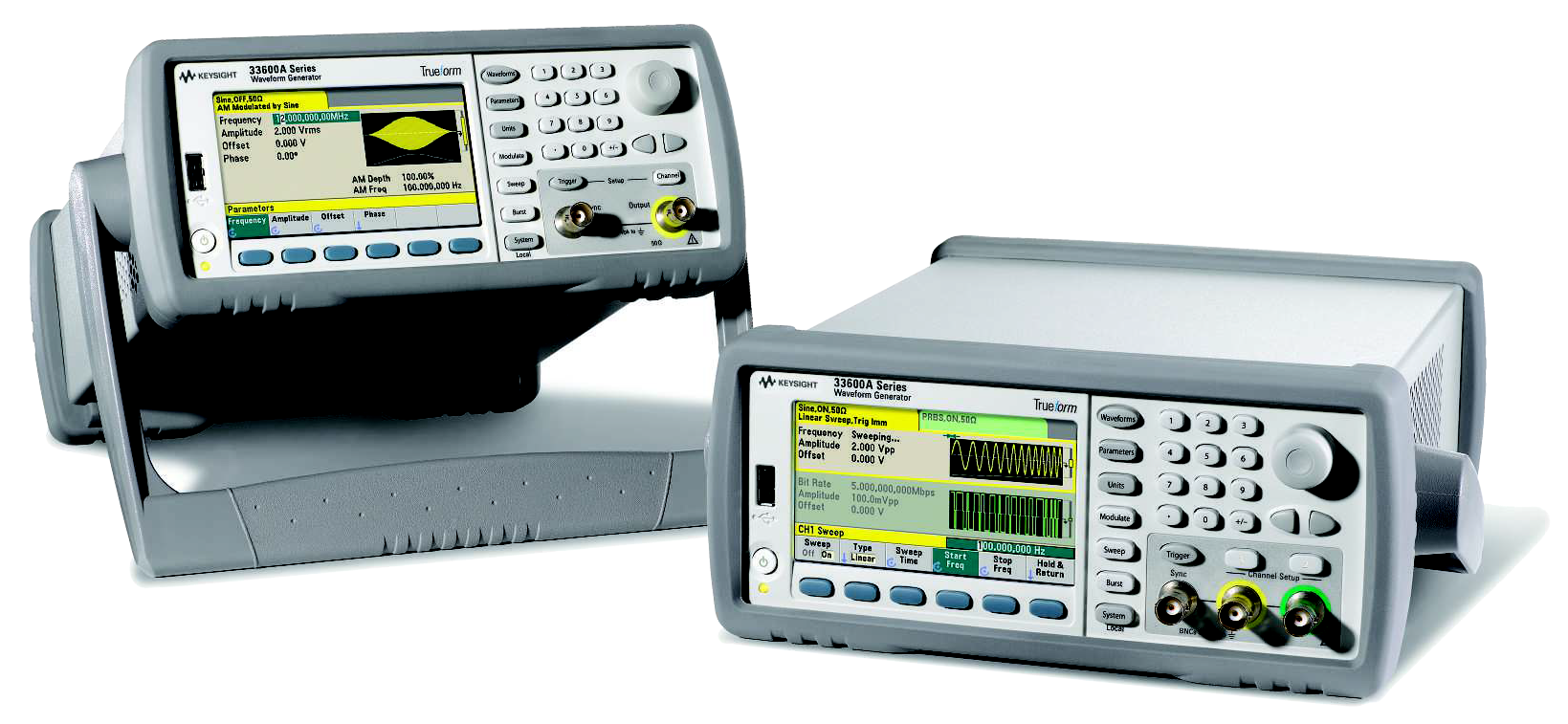

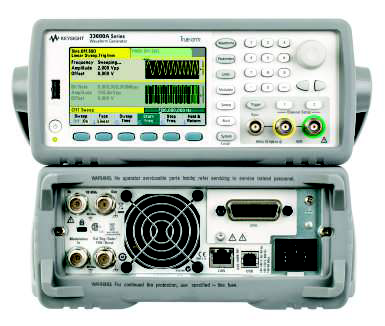

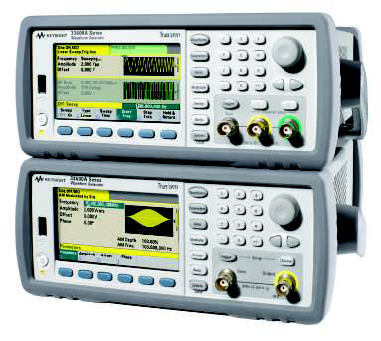

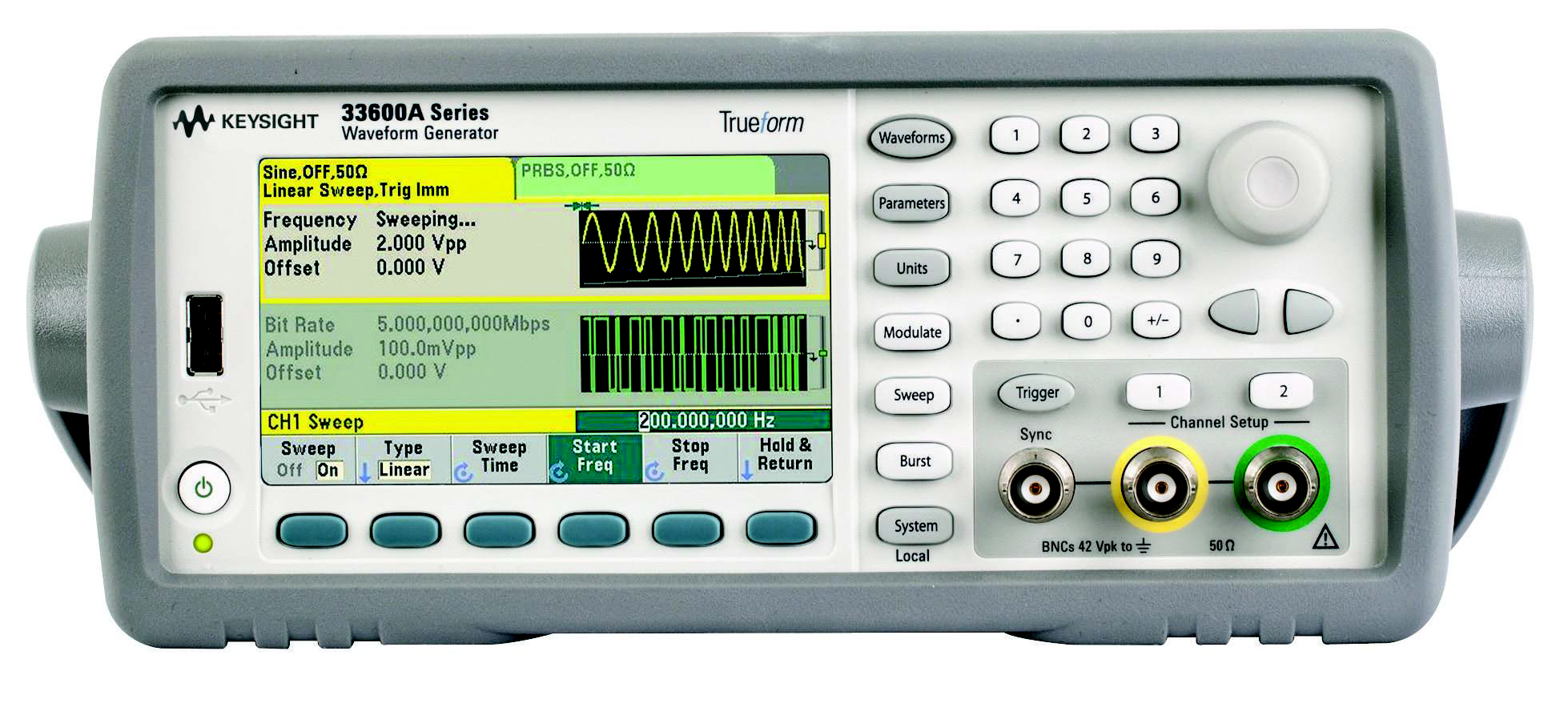

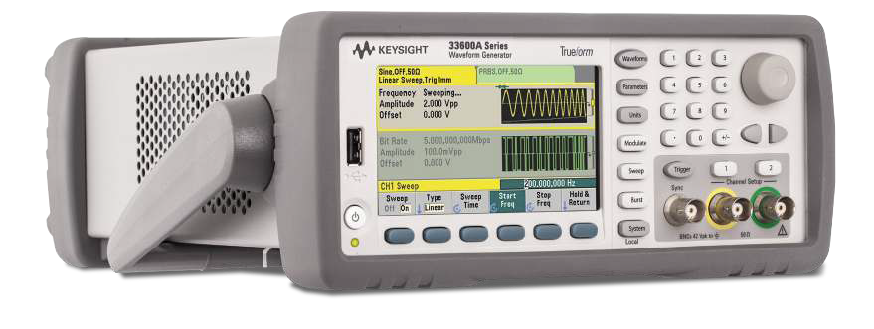

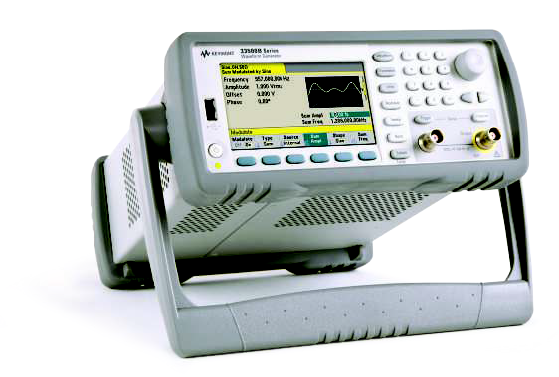

Генератор сигналов Keysight серии 33600A до 120 МГц
Подробнее
Описание
Генераторы сигналов Trueform серии 33600A
Превосходное качество сигнала благодаря технологии Trueform – наивысшее разрешение, минимальные искажения и джиттер по сравнению с аналогичными генераторами сигналов произвольной формы, использующими технологию прямого цифрового синтеза (DDS).
Четыре модели с возможностью модернизации и диапазоном частот до 80 или 120 МГц, с одним или двумя каналами.
Серия 33600A предлагает полный набор стандартных функций и опциональное устройство воспроизведения модулирующих IQ-сигналов
- Одноканальные и двухканальные модели с диапазоном частот 80 или 120 МГц
- Сопряжение двух каналов и синхронизация
- Сигналы произвольной формы Trueform с секвенсором
- Генерация псевдослучайных двоичных последовательностей
Характеристики
| 33611A | 33612A | 33621A | 33622A | |
| Число каналов | 1 | 2 | 1 | 2 |
| Диапазон частот | от 1 мкГц до 80 МГц (синусоидальный сигнал) | от 1 мкГц до 120 МГц (синусоидальный сигнал) | ||
| Сигналы стандартной формы | Синусоидальный, прямоугольный, пилообразный, импульсный, треугольный, гауссовский шум, псевдослучайная двоичная последовательность, постоянное напряжение | |||
| Сигналы произвольной формы | Сигналы произвольной формы Trueform с секвенсором, память 4 Мвыб на канал или 64 Мвыб на канал (опция) | |||
| Частота дискретизации, разрешение | 660 Мвыб/с, 14 разрядов | 1 Гвыб/с, 14 разрядов | ||
| Типы модуляции | АМ, ЧМ, ФМ, ЧМн, BPSK, ШИМ, Сумма (несущая + модуляция) | |||
| Пакеты | Подсчёт или стробирование | |||
| Свипирование | Линейное, логарифмическое, по списку частот | |||
| КНИ и джиттер | КНИ <0,03 %, джиттер < 1 пс | |||
| Опорный генератор | Кварцевый генератор с термокомпенсацией в стандартной комплектации или термостатированный кварцевый генератор (опция) | |||
| Опции и защита | Плеер модулирующих IQ-сигналов, NISPOM и защита файлов, высокостабильный термостатированный кварцевый генератор | |||
| Возможности подключения | USB, LAN, GPIB (опция) | |||
Документы
Описание
| Опции | Описание |
| 336xxА-MEM | Увеличение глубины памяти сигналов произвольной формы с 4 Мвыб/канал до 64 Мвыб/канал |
| 336xxА-SEC | Функции безопасности, соответствующие NISPOM |
| 336xxА-OCX | Термостатированный кварцевый генератор |
Модели
| Модели | Описание |
| 33611A | Генератор сигналов, 80 МГц, 1 канал |
| 33612A | Генератор сигналов, 80 МГц, 2 канала |
| 33621A | Генератор сигналов, 120 МГц, 1 канал |
| 33622A | Генератор сигналов, 120 МГц, 2 канала |
