Описание
Аналоговый генератор N5171B
Недорогие генераторы сигналов серии EXG оптимизированы для проведения производственных испытаний и имеют высокие показатели производительности и надежности. Аналоговые и векторные модели EXG формируют сигналы, необходимые для базового параметрического тестирования компонентов и функциональной проверки приемников. Генераторы EXG обеспечивают достаточный уровень испытаний по приемлемой цене.
- Максимальный запас по контролируемым параметрам при производственных испытаниях за счет минимального относительного уровня мощности в соседнем канале
- Максимальная производительность за счет одновременного переключения частоты, мощности и типа сигнала менее чем за 800 мкс
- Быстрые и точные измерения с помощью готовых сигналов, создаваемых в ПО Signal Studio на основе действующих стандартов
- Уменьшение размеров испытательного стенда за счет высоты корпуса всего 2U и интеграции многофункционального генератора и интерфейса USB для датчика мощности.
Характеристики
Частота | 9 кГц до 6 ГГц |
Уровень производительности | ◆◆◆◇◇◇ |
Выходная мощность на частоте 1 ГГц | -144 дБм до +26 дБм |
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -122 дБн/Гц |
Переключение частоты | ≤ 800 мкс |
Уровень гармоник на частоте 1 ГГц | < -35 дБн |
Полоса IQ модуляции, внутренняя/внешняя | - |
Негармонические составляющие на частоте 1 ГГц | -72 дБн |
Режим свипирования | Список |
Пошаговое | |
Режим генератора модулирующих сигналов | - |
Программное обеспечение: задачи общего назначения | Амплитудная, частотная, фазовая модуляция |
Импульсные сигналы | |
Генератор импульсных последовательностей | |
Software-Cellular/Wireless Connectivity | - |
Software-Audio/Video Broadcasting | - |
Software-Detection/Positioning/Tracking/Navigation | - |
Объем памяти для воспроизведения сигналов | - |
Частотная модуляция: макс.девиация (несущая 1 ГГц) | 10 МГц |
Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
Фазовая модуляция: макс. девиация (норм. полоса) | от 1,25 рад до 20 рад |
Фазовая модуляция: макс. девиация (широкая полоса) | 0,125 рад до 2 рад |
Амплитудная модуляция: максимальная глубина | 100% |
Амплитудная модуляция: полоса частот | от 0 до 50 кГц |
Наличие измерительных приложений | Да |
Аналоговые | Да |
Документы
Описание

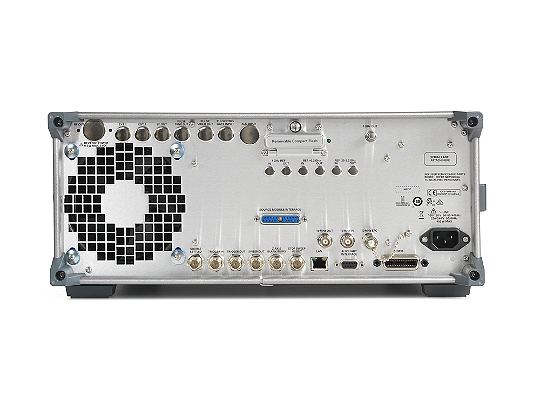

Опции | Описание |
E8257D-1EU | High Output Power |
E8257D-1E1 | Step Attenuator |
E8257D-UNX | Ultra Low Phase Noise Performance |
E8257D-UNY | Enhanced Ultra-Low Phase Noise Performance |
E8257D-HY2 | Enhanced Ultra Low Phase Noise Level 2 |
E8257D-UNT | AM, FM, Phase Modulation, and LF Output |
E8257D-1SM | E8257D-1SM Scan Modulation |
E8257D-UNU | Pulse Modulation |
E8257D-UNW | Narrow Pulse Modulation |
E8257D-HNS | Narrow pulse modulation to 31.8 GHz |
E8257D-007 | Fully Synthesized Analog Frequency and Power Ramp Sweep |
E8257D-1EH | Improved Harmonics Below 2 GHz |
E8257D-008 | Removable Flash Memory, 8 GB |
E8257D-1ED | Type-N (f) RF Output Connector |
E8257D-1EM | Move All Connectors to Rear Panel |
E8257D-HCC | Provides 250MHz - 10GHz In and Out on the rear panel |
E8257D-H1S | Provides 1 GHz in and out on rear panel to improve Phase Noise performance |
E8257D-H5K | Provides inverted EXT1 input with 5000-ohm input impedance instead of 600 ohms |
E8257D-H1K | Frequency extension 100 kHz (Requires Frequency Range Option) |
E8257D-UK6 | Commercial Calibration Certificate with Test Data |
E8257D-A6J | ANSI Z540-1-1994 Calibration |
E8257D-1A7 | Calibration + Uncertainties + Guardbanding |
E8257D-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
E8257D-ABA | Hardcopy of the English Documentation Set |
E8257D-AB2 | Chinese E8257D PSG signal generators user's guide |
E8257D-ABD | German E8257D PSG Signal Generators User's Guide Option |
E8257D-ABJ | Japan E8257D PSG Signal Generators User's Guide Option |
1CM114A | Rack mount flange kit 177.0mm H (4U) - two flange brackets, four hole plugs - Palette 2015 |
1CN103A | Handle kit 177.0mm H (4U) - two front handles, 2015 color |
1CP106A | Rack mount flange and handle kit 177.0mm H (4U) - brackets, handles, hole plugs - Palette 2015 |
1CR100A | Rack Slide Kit, Mounting lengths 497-574mm, Palette 2015 for PSG |
R-51B-001-3C | Warranty Assurance Plan - Return to Keysight - 3 years |
R-51B-001-5C | Warranty Assurance Plan - Return to Keysight - 5 years |
R-51B-001-7C | Warranty Assurance Plan - Return to Keysight - 7 years |
R-51B-001-10C | Warranty Assurance Plan - Return to Keysight - 10 years |
R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
R-50C-011-7 | Calibration Assurance Plan - Return to Keysight - 7 years |
R-50C-011-10 | Calibration Assurance Plan - Return to Keysight - 10 years |
R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
PS-S20 | Startup assistance, daily |
E8257DK | Customer and service center installable upgrades for E8257D |
E8257DK-UNW | Narrow pulse modulation for units without 1EU and serial prefix less than 4928 |
E8257DK-UNU | Pulse modulation |
E8257DK-2NW | Narrow pulse modulation for units with 1EU or serial prefix greater than or equal to 4928 |
E8257DK-1EH | Improved harmonics below 2 GHz for units without 1EU and serial prefix less than 4928 |
E8257DK-007 | Analog ramp sweep |
E8257DK-2EH | Improved harmonics below 2 GHz for units with 1EU or serial prefix greater than or equal to 4928 |
E8257DK-008 | Removable flash memory |
E8257DK-UNX | Ultra-low phase noise |
E8257DK-2NY | Enhanced ultra-low phase noise, for serial prefix greater or equal to 4928 and less than 5042 (factory retrofit only) |
E8257DK-UNY | Enhanced ultra low phase noise for serial prefix greater or equal to 5042 |
E8257DK-1ED | Type-N (f) RF output connector |
E8257DK-1EA | High output power for serial number prefix less than 4928 |
E8257DK-3EU | High output power (1EU) for serial number prefix less than 4928 with 1EA |
E8257DK-2EU | High output power (1EU) for serial number prefix less than 4928 without 1EA |
E8257DK-1EU | High output power for serial number prefix greater than or equal 4928 |
E8257DK-UNT | AM, FM, phase modulation, and LF output |
E8257DK-1E1 | Step attenuator |
E8257DK-R2C | Revision-to-Current, Core Instrument Firmware Enhancements |

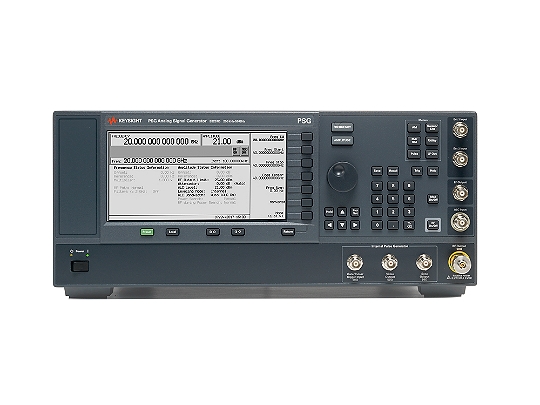

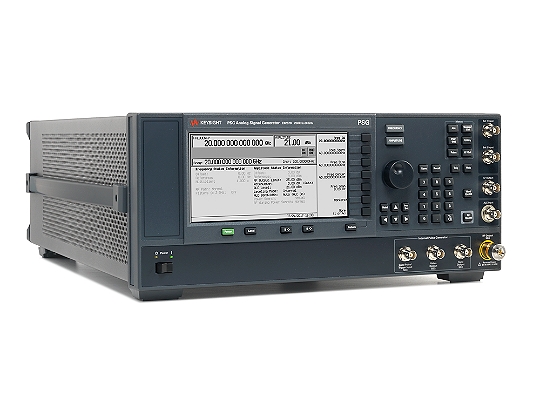

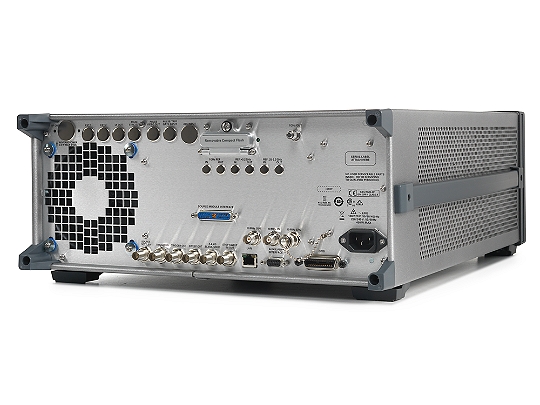

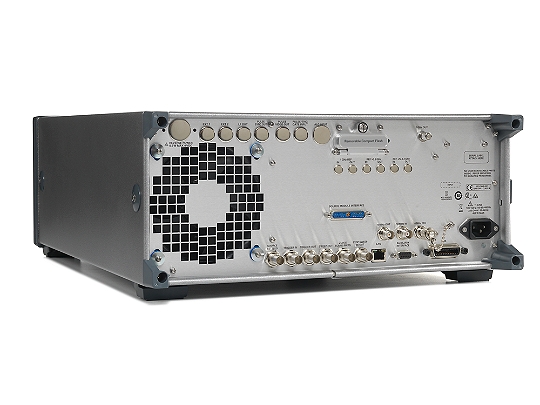

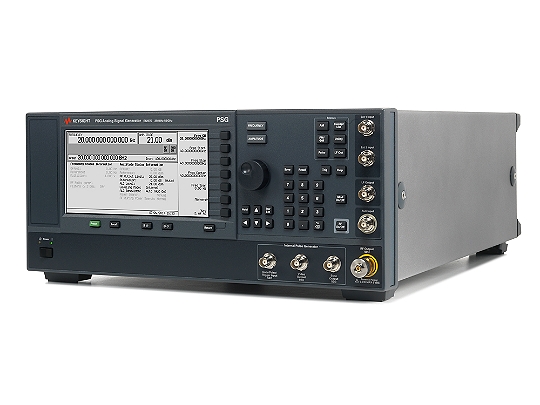

Модели
Модели | Описание |
E8257D-513 | Аналоговый генератор сигналов PSG, Frequency Range, 250 кГц - 13 ГГц |
E8257D-520 | Аналоговый генератор сигналов PSG, Frequency Range, 250 кГц - 20 ГГц |
E8257D-521 | Аналоговый генератор сигналов PSG, Frequency Range, 10 МГц - 20 ГГц, Ultra-high Output Power |
E8257D-532 | Аналоговый генератор сигналов PSG, Frequency Range, 250 кГц - 31.8 ГГц |
E8257D-540 | Аналоговый генератор сигналов PSG, Frequency Range, 250 кГц - 40 ГГц |
E8257D-550 | Аналоговый генератор сигналов PSG, Frequency Range, 250 кГц - 50 ГГц |
E8257D-567 | Аналоговый генератор сигналов PSG, Frequency Range, 250 кГц - 67 ГГц |
