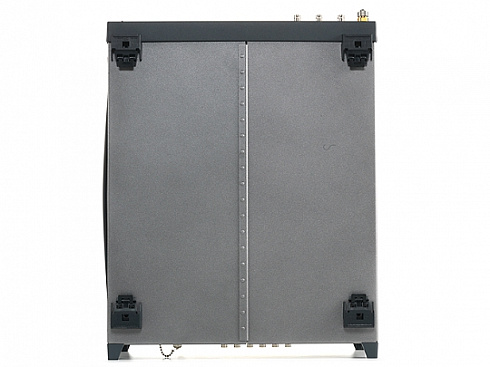

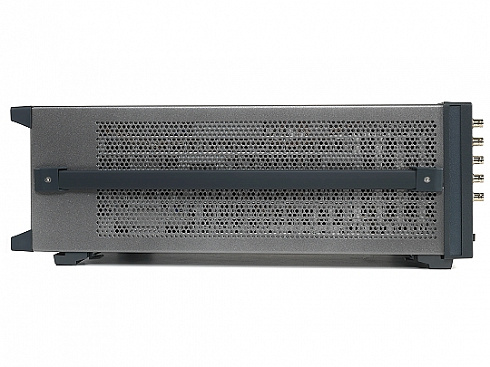

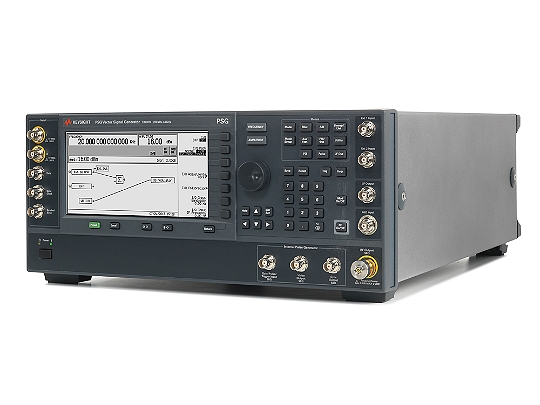

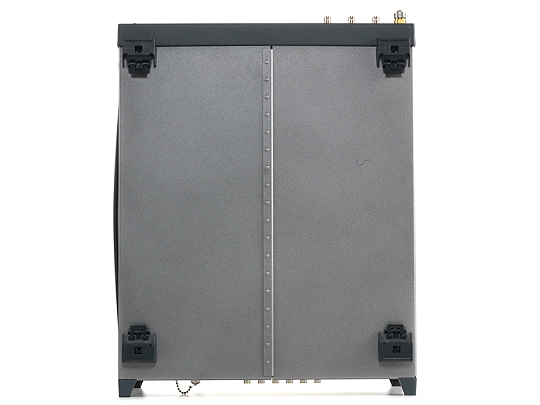

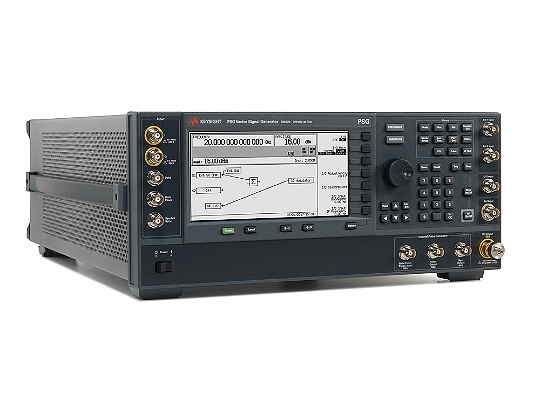

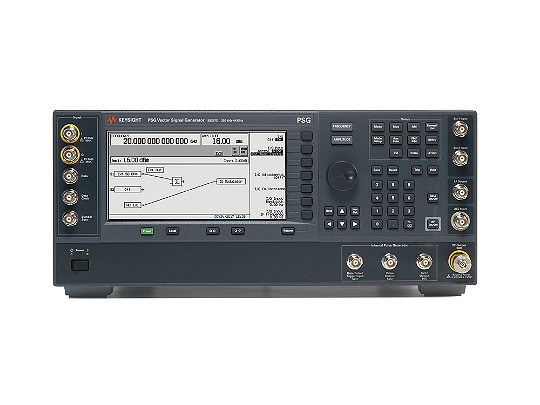

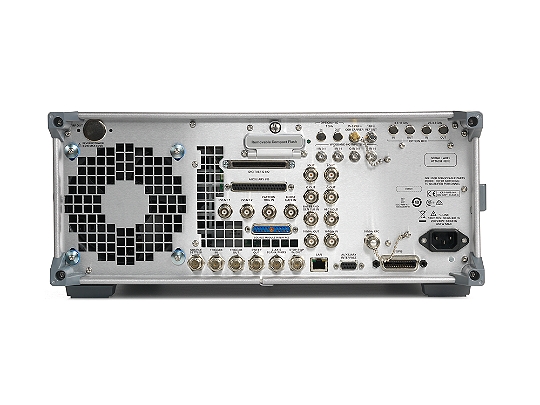

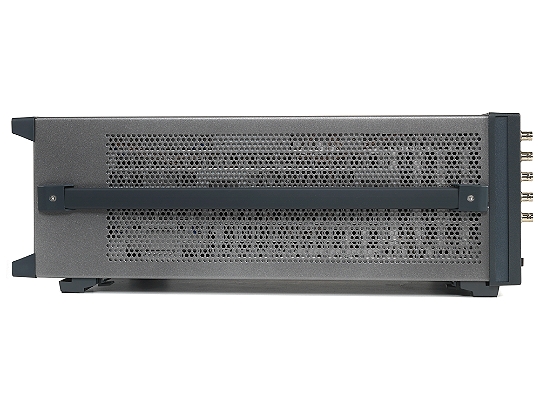

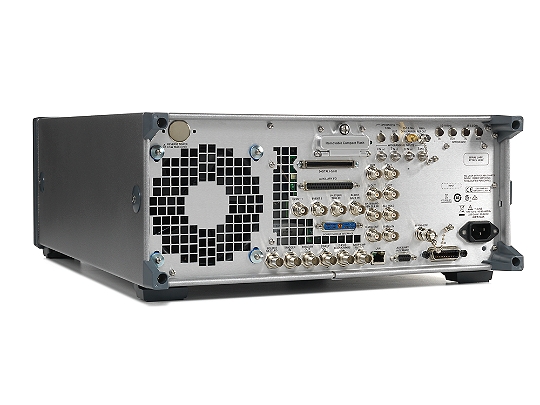

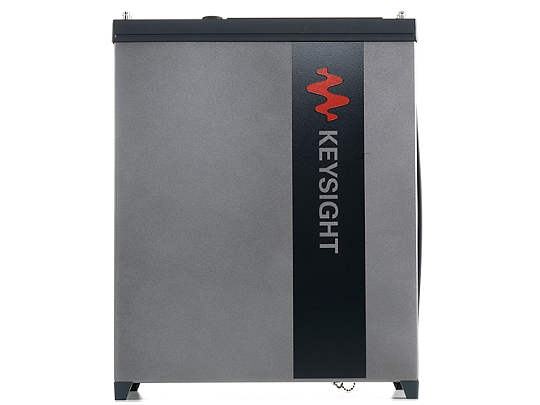

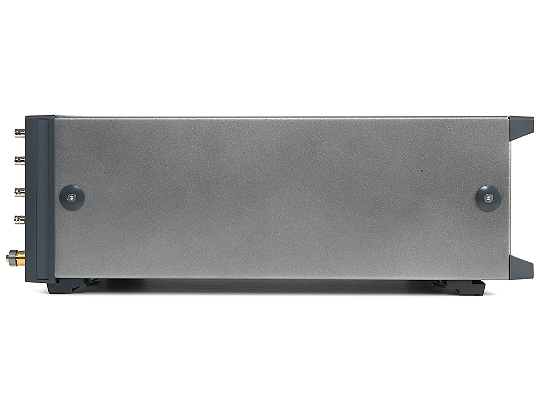

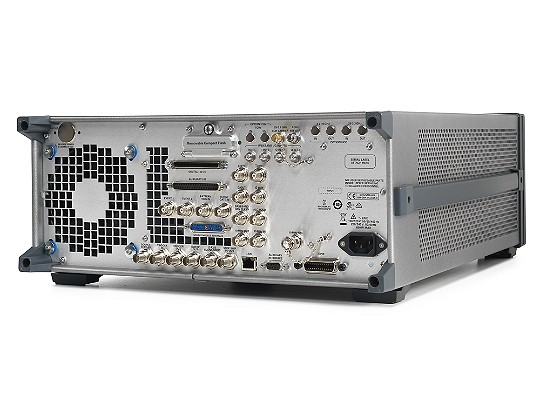

Keysight E8267D векторный генератор сигналов PSG с диапазоном частот от 100 кГц до 44 ГГц
Подробнее
Описание
Векторный генератор сигналов Keysight E8267D PSG с диапазоном частот от 100 кГц до 44 ГГц (с возможностью расширения до 500 ГГц) предназначен для использования в процессе разработки и производства систем связи, в аэрокосмической и оборонной отраслях.
Векторный генератор сигналов E8267D PSG представляет собой полностью интегрированный векторный генератор СВЧ сигналов высочайшего качества с диапазоном частот от 100 кГц до 44 ГГц. Он позволяет создавать реалистичные широкополосные сигналы РЛС, систем РЭБ и спутниковой связи (SATCOM). Гибкий встроенный генератор сигналов произвольной формы и генератор модулирующих сигналов позволяют имитировать сигналы сотовой связи, беспроводных сетей, GPS и специальные коммуникационные сигналы, создаваемые с помощью ПО Signal Studio, SystemVue или MATLAB. Для расширенных военных или научных контрольно-измерительных систем можно добавить широкополосный генератор сигналов произвольной формы Keysight M8190A с полосой модуляции до 4 ГГц. Кроме того, можно имитировать сигналы нескольких РЛС или нескольких излучателей для проверки алгоритмов формирования диаграммы направленности или для калибровки антенных решёток с помощью когерентных по фазе сигналов.
Характеристики
| Характеристика | Значение |
| Характеристики | Векторный генератор E8267D PSG |
| Диапазон частот | 100 кГц – 44 ГГц |
| Время переключения частоты (в режиме списка) | 9 мс |
| Режимы свипирования | Ступенчатый, по списку, плавный |
| Выходная мощность (20 ГГц) | от -130 до +22 дБм |
| Погрешность уровня (20 ГГц) | ± 0,8 дБ |
| Фазовый шум SSB (10 ГГц; отстройка от несущей 10 кГц) | –126 дБн/Гц |
| Гармоники (10 ГГц) | -55 дБн |
| Негармонические составляющие (1 ГГц) | -88 дБн |
| Частота АМ | от 0 до 100 кГц |
| Девиация ЧМ (макс.) | от 1 до 128 МГц |
| Девиация фазы ФМ (макс. в нормальном режиме) | от 1 до 800 рад. |
| Минимальная длительность импульса | 20 нс |
| Амплитуда вектора ошибки (LTE) | 0,8 % |
| Относительный уровень мощности в соседнем канале (16QAM,10 ГГц) | -64 дБн |
| Полоса встроенного генератора модулирующего сигнала | 80 МГц |
| Полоса внешнего I/Q-модулятора | до 4 ГГц |
| Память для воспроизведения сигнала | 64 млн. выборок |
| Режим генератора модулирующего сигнала | Воспроизведение файлов сигнала и режим I/Q- воспроизведения в реальном времени |
Документы
Описание
| Опции | Описание |
| E8267D-UNX | Ultra Low Phase Noise Performance |
| E8267D-UNY | Enhanced Ultra-Low Phase Noise Performance |
| E8267D-UNT | AM, FM, Phase Modulation, and LF Output |
| E8267D-UNU | Pulse Modulation |
| E8267D-UNW | Narrow Pulse Modulation |
| E8267D-003 | PSG Digital Output Connectivity with N5102A |
| E8267D-004 | PSG Digital Input Connectivity with N5102A |
| E8267D-009 | Removable Flash Memory, 8 GB |
| E8267D-602 | Internal Baseband Generator, 64 MSa Memory |
| E8267D-007 | Fully Synthesized Analog Frequency and Power Ramp Sweep |
| E8267D-1EH | Improved Harmonics Below 2 GHz |
| E8267D-016 | Wideband Differential External I/Q inputs |
| E8267D-1ED | Type-N (f) RF Output Connector |
| E8267D-1EM | Move All Connectors to Rear Panel |
| E8267D-UK6 | Commercial Calibration Certificate with Test Data |
| E8267D-A6J | ANSI Z540-1-1994 Calibration |
| E8267D-1A7 | Calibration + Uncertainties + Guardbanding |
| E8267D-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
| E8267D-SP1 | Signal Studio for Jitter Injection, Fixed Perpetual License |
| E8267D-SP2 | Dynamic Sequencing |
| E8267D-HCC | Provides 250 MHz to 10 GHz In and Out on the Rear Panel |
| E8267D-H1G | Provides 1 GHz In and Out to Minimize Phase Drift for Frequency 250 kHz to 250 MHz |
| E8267D-H1S | Provides 1 GHz in and out on the rear panel |
| E8267D-HBQ | Band limited Wideband Differential External I/Q Inputs |
| E8267D-H18 | Wideband Modulation Less Than 3.2 GHz |
| E8267D-HFA | Frequency range from 250 KHZ TO 10.3 GHZ |
| E8267D-HBR | Band limited wideband differential external I/Q inputs, 1.6 GHz |
| E8267D-403 | Calibrated AWGN, Fixed Perpetual License |
| E8267D-409 | GPS Single Satellite Personality, Fixed Perpetual License |
| E8267D-423 | Scenario Generator for MS-GPS Personality |
| E8267D-ABA | Hardcopy of the English Documentation Set |
| E8267D-AB2 | Chinese E8267D PSG signal generators user's guide |
| E8267D-ABJ | Japan E8267D PSG Signal Generators User's Guide Option |
| 1CM114A | Rack mount flange kit 177.0mm H (4U) - two flange brackets, four hole plugs - Palette 2015 |
| 1CN103A | Handle kit 177.0mm H (4U) - two front handles, 2015 color |
| 1CP106A | Rack mount flange and handle kit 177.0mm H (4U) - brackets, handles, hole plugs - Palette 2015 |
| 1CR100A | Rack Slide Kit, Mounting lengths 497-574mm, Palette 2015 for PSG |
| N7600B | Signal Studio for W-CDMA/HSPA+ |
| N7601B | Signal Studio for cdma2000/1xEV-DO |
| N7602B | Signal Studio for GSM/EDGE/Evo |
| N7615B | Signal Studio for Mobile WiMAX |
| N7617B | Signal Studio for WLAN 802.11a/b/g/j/p/n/ac/ah/ax |
| N7621B | Signal Studio for Multitone Distortion |
| N7623B | Signal Studio for Digital Video |
| N7606B | Signal Studio for Bluetooth |
| N7624B | Signal Studio for LTE / LTE-Advanced / LTE-Advanced Pro FDD |
| N7625B | Signal Studio for LTE / LTE-Advanced TDD |
| N6171A | Программное обеспечение MATLAB |
| N7620B | Signal Studio for Pulse Building |
| N7609B | Signal Studio for Global Navigation Satellite Systems (GNSS) |
| N7607B | Signal Studio for DFS Radar Profiles |
| N7610B | Signal Studio for Short Range Communications |
| N7614B | Signal Studio for Power Amplifier Test |
| N7608B | Signal Studio for Custom Modulation |
| R-51B-001-3C | Warranty Assurance Plan - Return to Keysight - 3 years |
| R-51B-001-5C | Warranty Assurance Plan - Return to Keysight - 5 years |
| R-51B-001-7C | Warranty Assurance Plan - Return to Keysight - 7 years |
| R-51B-001-10C | Warranty Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-50C-011-7 | Calibration Assurance Plan - Return to Keysight - 7 years |
| R-50C-011-10 | Calibration Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
| R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| PS-S20 | Startup assistance, daily |
| PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
| PS-S20-01 | Recommended Startup assistance, daily |
| PS-S10-08 | 8 Hours of Remote Scheduled Productivity Assistance. |
| E8267DK | Customer and service center installable upgrades for E8267D |
| E8267DK-UNW | Narrow pulse modulation for serial prefix less than 5042 |
| E8267DK-UNU | Pulse modulation |
| E8267DK-2NW | Narrow pulse modulation for serial prefix greater than or equal to 5042 |
| E8267DK-UNX | Ultra low phase noise |
| E8267DK-UNY | Enhanced ultra low phase noise for serial prefix greater or equal to 5042 |
| E8267DK-1EH | Improved harmonics below 2 GHz for serial prefix less than 5042 |
| E8267DK-007 | Analog ramp sweep |
| E8267DK-015 | Wideband external I/Q inputs |
| E8267DK-016 | Wideband differential external I/Q inputs |
| E8267DK-2EH | Improved harmonics below 2 GHz for serial prefix greater than or equal to 5042 |
| E8267DK-1ED | Type-N (f) RF output connector |
| E8267DK-700 | Installation and calibration for return to factory upgrade |
| E8267DK-UNT | AM, FM, phase modulation, and LF output |
| E8267DK-602 | Internal baseband generator, 64 MSa memory |
| E8267DK-003 | Upgrade PSG digital output connectivity with N5102A |
| E8267DK-004 | Upgrade PSG digital input connectivity with N5102A |
| E8267DK-009 | Removable flash memory |
| E8267DK-403 | Calibrated AWGN, fixed perpetual license |
| E8267DK-409 | GPS single satellite personality, fixed perpetual license |
| E8267DK-423 | Scenario generator for MS-GPS, fixed perpetual license |
| E8267DK-SP1 | Signal Studio for Jitter injection, fixed perpetual license |
| E8267DK-R2C | Revision-to-Current, Core Instrument Firmware Enhancements |
| E8267DK-3EU | Add 5 to 7 db more output power less than 3.2 GHz for serial prefix greater than or equal to 4805 and less than 5042 - factory retrofit only |
Модели
| Модели | Описание |
| E8267D-513 | Векторный генератор сигналов PSG, 250 кГц - 13 ГГц |
| E8267D-520 | Векторный генератор сигналов PSG, 250 кГц - 20 ГГц |
| E8267D-532 | Векторный генератор сигналов PSG, 250 кГц - 31.8 ГГц |
| E8267D-544 | Векторный генератор сигналов PSG, 250 кГц - 44 ГГц |
