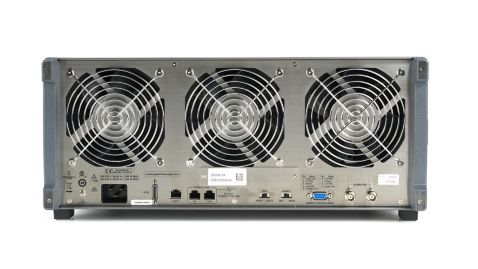

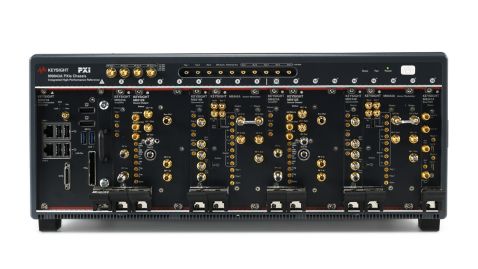

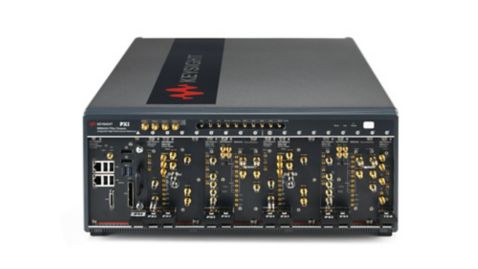

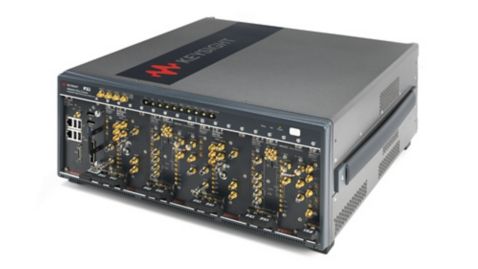

Векторный генератор СВЧ-сигналов VXG-m в формате PXIe Keysight M9383B с диапазоном частот от 1 МГц до 44 ГГц
Подробнее
Описание
M9383B VXG-m - первый в отрасли двухканальный генератор микроволновых сигналов, обеспечивающий частоту до 44 ГГц.
- Широкая полоса пропускания RF (2 ГГц)
- Высокая выходная мощность для компенсации потерь в системе и возможности тестирования усилителя мощности 5G и беспроводного тестирования (OTA)
- Фазовый когерентный гетеродин (LO) и синхронизация основной полосы частот для многопользовательского тестирования или тестирования MIMO OTA с формированием диаграммы направленности
- Программное обеспечение PathWave Signal Generation поддерживает создание сигналов для конкретных приложений и пользователей
- Сигналы, соответствующие стандарту 3GPP 5G NR, с канальным кодированием и поддержкой портов с несколькими антеннами
Характеристики
| Характеристика | Значение |
| Частота | от 1 МГц до 44 ГГц |
| Опции расширения диапазона частот | 44 ГГц |
| Уровень производительности | ◆◆◆◆◆◆ |
| Выходная мощность на частоте 1 ГГц | от -110 дБм до +23 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -140 дБн/Гц (измеренный) |
| Уровень гармоник на частоте 1 ГГц | -30 дБн (измеренный) |
| Полоса частот квадратурной модуляции, внутренняя/внешняя | 2 ГГц |
| Режим генератора модулирующих сигналов | Форма воспроизводимого сигнала |
| Программное обеспечение: задачи общего назначения |
|
| Режим генератора модулирующих сигналов | Воспроизведение формы волны |
| Программное обеспечение: задачи общего назначения |
|
| Программное обеспечение: сотовая/беспроводная связь |
|
| Программное обеспечение: аудио/видео трансляция |
|
| Программное обеспечение: обнаружение / позиционирование / слежение / навигация | Глобальная навигационная спутниковая система |
| Объем памяти для воспроизведения сигналов | 1024 MSa (млн. выборок) |
| Наличие приложений | Да |
| Векторный | Да |
| Форм-фактор | Модульный |
| Полоса радиочастот | 2 ГГц |
| Выходная мощность на частоте 39 ГГц | +24 дБм |
Документы
Описание
| Опции | Описание |
| 1KBD001A | USB keyboard-smaller keyboard |
| 1MSE001A | Mouse |
| M9383B-001 | Add channel 1 |
| M9383B-D21 | RF bandwidth, 2 GHz with 256 MSa memory for frequency option F44 |
| M9383B-UK6 | Commercial calibration certificate with test data |
| M9383B-F44 | Frequency range, 1 MHz to 44 GHz |
| M9383B-PCH | Phase coherency for N channels |
| M9383B-PMR | Pulse modulation |
| M9383B-1EB | High output power from 20 GHz to 44 GHz |
| M9383B-ST6 | Enhanced low phase noise |
| M9383B-DIQ | Differential IQ outputs |
| M9383B-EXT | Wideband differential external IQ inputs |
| M9383B-M05 | Baseband generator memory upgrade to 512 MSa |
| M9383B-002 | Add channel 2 |
| M9383B-600 | Enhanced high performance reference |
| M9383B-M10 | Baseband generator memory upgrade to 1024 MSa |
| N6171A | Программное обеспечение MATLAB |
| R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
| R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
Модели
| Модели | Описание |
| M9383B | VXG-m PXIe Microwave Signal Generator, 1 MHz – 44 GHz |
