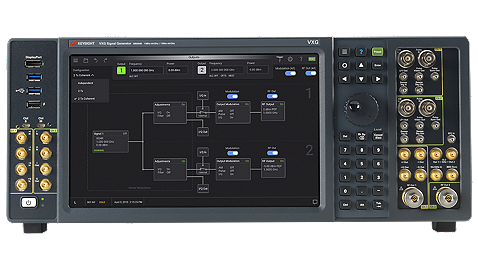

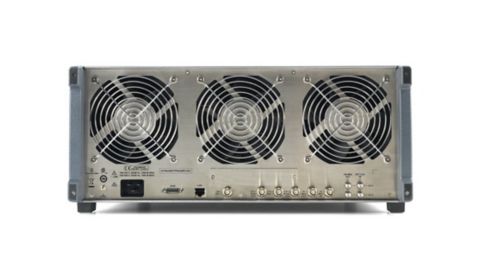

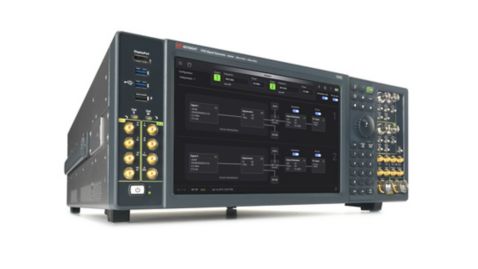

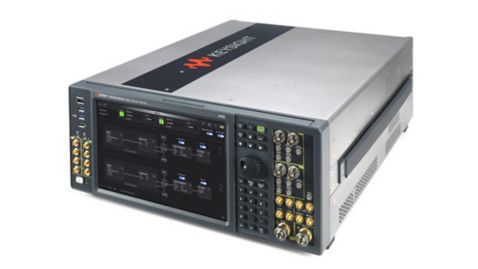

Векторный генератор СВЧ-сигналов VXG Keysight M9384B с диапазоном частот от 1 МГц до 44 ГГц
Подробнее
Описание
M9384B VXG - первый в отрасли двухканальный генератор микроволнового сигнала, способный передавать сигналы до 44 ГГц.
- Широкая полоса пропускания RF (2 ГГц)
- Высокая выходная мощность для компенсации потерь в системе и возможности тестирования усилителя мощности 5G и беспроводного тестирования (OTA)
- Фазовый когерентный гетеродин (LO) и синхронизация основной полосы частот для многопользовательского тестирования или тестирования MIMO OTA с формированием диаграммы направленности
- Программное обеспечение PathWave Signal Generation поддерживает создание сигналов для конкретных приложений и пользователей.
- Сигналы, соответствующие стандарту 3GPP 5G NR, с канальным кодированием и поддержкой портов с несколькими антеннами
Характеристики
| Характеристика | Значение |
| Частота | от 1 МГц до 44 ГГц |
| Уровень производительности | ◆◆◆◆◆◆ |
| Выходная мощность на частоте 1 ГГц | от -110 дБм до +23 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -140 дБн/Гц (измеренный) |
| Уровень гармоник на частоте 1 ГГц | -30 дБн (измеренный) |
| Полоса частот квадратурной модуляции, внутренняя/внешняя | 2 ГГц |
| Режим генератора модулирующих сигналов | Форма воспроизводимого сигнала |
| Программное обеспечение: задачи общего назначения |
|
| Программное обеспечение: сотовая/беспроводная связь |
|
| Программное обеспечение: аудио/видео трансляция |
|
| Программное обеспечение: обнаружение / позиционирование / слежение / навигация | Глобальная навигационная спутниковая система |
| Объем памяти для воспроизведения сигналов | 1024 MSa (млн. выборок) |
| Векторный | Да |
| Форм-фактор | Мультисенсорный |
| Полоса радиочастот | 2 ГГц |
| Выходная мощность на частоте 39 ГГц | +24 дБм |
Документы
Описание
| Опции | Описание |
| M9384B-001 | Add channel 1 |
| M9384B-D21 | RF bandwidth, 2 GHz with 256 MSa memory for frequency option F44 |
| M9384B-F44 | Frequency range, 1 MHz to 44 GHz |
| M9384B-PMR | Pulse modulation |
| M9384B-600 | Enhanced high performance reference |
| M9384B-PCH | Phase coherency for N channels |
| M9384B-ST6 | Enhanced low phase noise |
| M9384B-DIQ | Differential IQ outputs |
| M9384B-EXT | Wideband differential external IQ inputs |
| M9384B-1EB | High output power from 20 GHz to 44 GHz |
| M9384B-002 | Add channel 2 |
| M9384B-UK6 | Commercial calibration certificate with test data |
| M9384B-M05 | Baseband generator memory upgrade to 512 MSa |
| M9384B-M10 | Baseband generator memory upgrade to 1024 MSa |
| 1KBD001A | USB keyboard-smaller keyboard |
| 1MSE001A | Mouse |
| 11900B | Adapter, 2.4 mm (f) to 2.4 mm (f), DC to 50 GHz |
| 11900C | Adapter, 2.4 mm (m) to 2.4 mm (f), DC to 50 GHz |
| 11901B | Adapter, 2.4 mm (f) to 3.5 mm (f), DC to 26.5 GHz |
| 11901D | Adapter, 2.4 mm (f) to 3.5 mm (m), DC to 26.5 GHz |
| 11902B | Adapter, 2.4 mm (f) to APC-7, DC to 18 GHz |
| 11903B | Adapter 2.4 mm (f) to Type-N (f), DC to 18 GHz |
| 11903D | Adapter, 2.4 mm (f) to Type-N (m), DC to 18 GHz |
| 11904B | Adapter, 2.4 mm (f) to 2.92 mm (f), DC to 40 GHz |
| 11904D | Adapter, 2.4 mm (f) to 2.92 mm (m), DC to 40 GHz |
| Y1164A | Rack Mount Kit for M9384B |
| N6171A | Программное обеспечение MATLAB |
| N7650B | Signal Studio Waveform Licenses for the M9381A, M9420A and M9421A |
| N7600EMBC | Signal Studio for W-CDMA/HSPA+, waveform playback |
| N7601EMBC | Signal Studio for cdma2000/1xEV-DO, waveform playback |
| N7602EMBC | Signal Studio for GSM/EDGE/Evo, waveform playback |
| N7606EMBC | Signal Studio for Bluetooth, waveform playback |
| N7608EMBC | Signal Studio Pro for Custom Modulation, waveform playback |
| N7609EMBC | Signal Studio for Global Navigation Satellite System (GNSS), waveform playback |
| N7610EMBC | Signal Studio for IoT, waveform playback |
| N7611EMBC | Signal Studio for broadcast radio, waveform playback |
| N7612EMBC | Signal Studio for TD-SCDMA/HSPA, waveform playback |
| N7615EMBC | Signal Studio for mobile WiMAX, waveform playback |
| N7617EMBC | Signal Studio for WLAN 802.11, waveform playback |
| N7621APPC | PathWave signal generation for multitone |
| N7623EMBC | Signal Studio for digital video, waveform playback |
| N7624EMBC | Signal Studio for LTE/LTE-Advanced/LTE-A Pro FDD, waveform playback |
| N7625EMBC | Signal Studio for LTE/LTE-Advanced TDD, waveform playback |
| N7630EMBC | Signal Studio Pro for Pre-5G, waveform playback |
| N7631APPC | PathWave signal generation for 5G NR |
| N7631EMBC | Signal Studio Pro for 5G NR, waveform playback |
| N7637EMBC | Signal Studio Pro for mmWave WLAN, waveform playback |
| N7640EMBC | Signal Studio for LMR, waveform playback |
| N7642APPC | PathWave signal generation for IQ based AM, FM, phase modulation |
| N7653APPC | PathWave automatic channel response correction and S-parameter de-embedding |
| R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
| R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
Модели
| Модели | Описание |
| M9384B | VXG Microwave Signal Generator, 1 MHz – 44 GHz |
