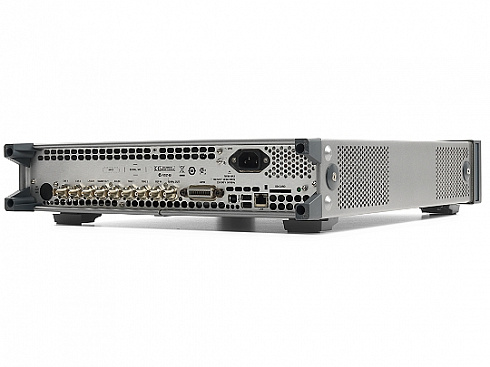

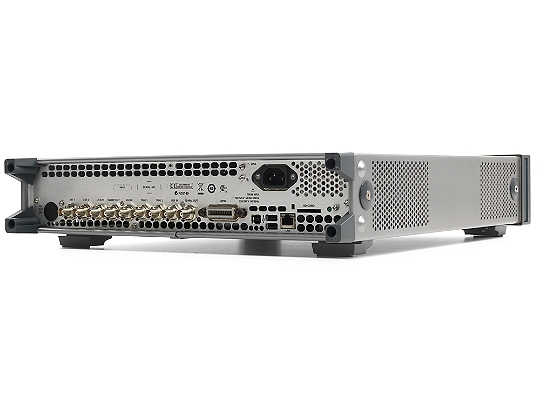

Аналоговый генератор ВЧ-сигналов EXG серии X Keysight N5171B с диапазоном частот от 9 кГц до 6 ГГц
Подробнее
Описание

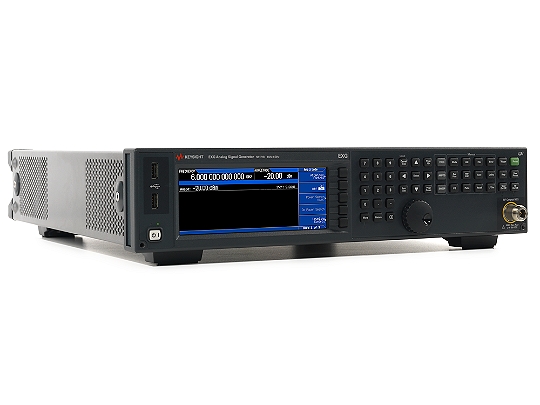

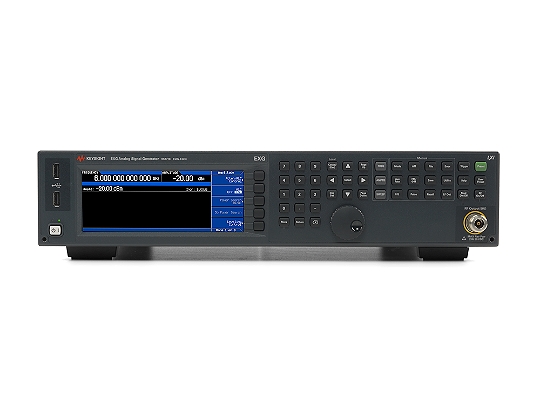

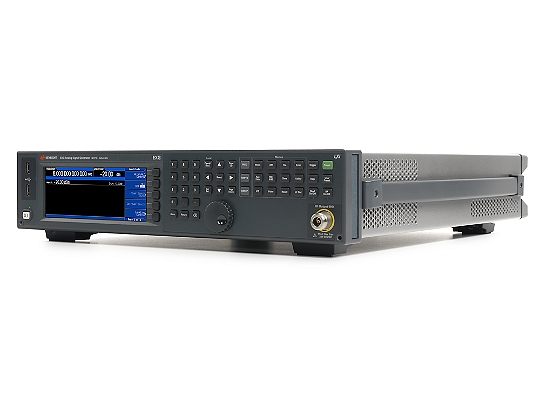

Аналоговый генератор N5171B
Недорогие генераторы сигналов серии EXG оптимизированы для проведения производственных испытаний и имеют высокие показатели производительности и надежности. Аналоговые и векторные модели EXG формируют сигналы, необходимые для базового параметрического тестирования компонентов и функциональной проверки приемников. Генераторы EXG обеспечивают достаточный уровень испытаний по приемлемой цене.
- Максимальный запас по контролируемым параметрам при производственных испытаниях за счет минимального относительного уровня мощности в соседнем канале
- Максимальная производительность за счет одновременного переключения частоты, мощности и типа сигнала менее чем за 800 мкс
- Быстрые и точные измерения с помощью готовых сигналов, создаваемых в ПО Signal Studio на основе действующих стандартов
- Уменьшение размеров испытательного стенда за счет высоты корпуса всего 2U и интеграции многофункционального генератора и интерфейса USB для датчика мощности.
Характеристики
| Частота | 9 кГц до 6 ГГц |
| Уровень производительности | ◆◆◆◇◇◇ |
| Выходная мощность на частоте 1 ГГц | -144 дБм до +26 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -122 дБн/Гц |
| Переключение частоты | ≤ 800 мкс |
| Уровень гармоник на частоте 1 ГГц | < -35 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | -72 дБн |
| Режим свипирования | Список |
| Пошаговое | |
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения | Амплитудная, частотная, фазовая модуляция |
| Импульсные сигналы | |
| Генератор импульсных последовательностей | |
| Software-Cellular/Wireless Connectivity | - |
| Software-Audio/Video Broadcasting | - |
| Software-Detection/Positioning/Tracking/Navigation | - |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 10 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | от 1,25 рад до 20 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | 0,125 рад до 2 рад |
| Амплитудная модуляция: максимальная глубина | 100% |
| Амплитудная модуляция: полоса частот | от 0 до 50 кГц |
| Наличие измерительных приложений | Да |
| Аналоговые | Да |
Документы
Описание
| Опции | Описание |
| N5171B-UNZ | Fast Switching |
| N5171B-1EA | High Output Power |
| N5171B-1ER | Flexible Reference Input (1 to 50 MHz) |
| N5171B-302 | Avionics License |
| N5171B-099 | Expanded License Key Upgradability |
| N5171B-1EM | Move All Connectors to Rear Panel |
| N5171B-UNT | AM, FM, Phase Modulation |
| N5171B-320 | Pulse Train Generator, Fixed Perpetual License |
| N5171B-303 | Multifunction Generator |
| N5171B-UNW | Narrow Pulse Modulation |
| N5171B-006 | Instrument Security and Removable Memory Card |
| N5171B-UK6 | Commercial calibration certificate with test data |
| N5171B-A6J | ANSI Z540-1-1994 Calibration |
| N5171B-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
| N5171B-AXT | Hard transit case |
| 1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
| 1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
| 1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
| 1CR112A | Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015 |
| 1CM010A | Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs |
| 1CN006A | Handle Kit 88.1mm H (2U) - Two Front Handles |
| 1CP004A | Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs |
| 1CR012A | Rack Slide Kit, Mounting lengths 279.4-406.4mm |
| N5171B-CVR | Front panel cover |
| N5171B-ABJ | Japan - Japanese printed users guide |
| R-51B-001-5Z | Warranty Assurance Plan - Return to Keysight - 5 years |
| R-51B-001-7Z | Warranty Assurance Plan - Return to Keysight - 7 years |
| R-51B-001-10Z | Warranty Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-50C-011-7 | Calibration Assurance Plan - Return to Keysight - 7 years |
| R-50C-011-10 | Calibration Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
| R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
| PS-S20 | Startup assistance, daily |
| N5171BU | Upgrades for the EXG RF Analog Signal Generator - N5171B |
| N5171BU-UNZ | Fast switching |
| N5171BU-1ER | Flexible reference input (1-50 MHz) |
| N5171BU-1EA | High output power |
| N5171BU-099 | Expanded license key upgradability |
| N5171BU-302 | Avionics License |
| N5171BU-UNW | Narrow pulse modulation |
| N5171BU-UNT | AM, FM, phase modulation |
| N5171BU-320 | Pulse train generator, fixed perpetual license |
| N5171BU-303 | Multifunction generator |
| N5171BU-006 | Instrument security and removable memory card |
Модели
| Модели | Описание |
| N5171B-501 | Аналоговый генератор ВЧ-сигналов EXG серии X, Frequency Range, 9 кГц - 1 ГГц |
| N5171B-503 | Аналоговый генератор ВЧ-сигналов EXG серии X, Frequency Range, 9 кГц - 3 ГГц |
| N5171B-506 | Аналоговый генератор ВЧ-сигналов EXG серии X, Frequency Range, 9 кГц - 6 ГГц |
