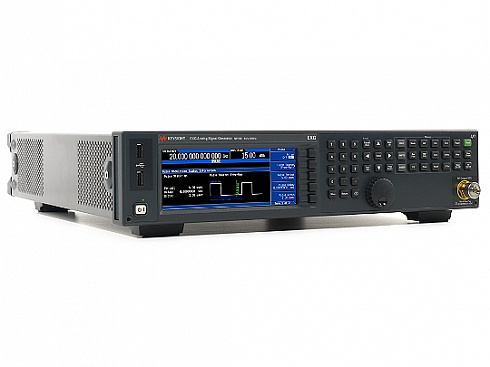

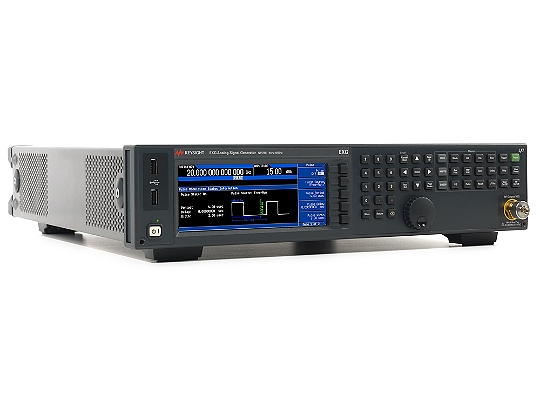

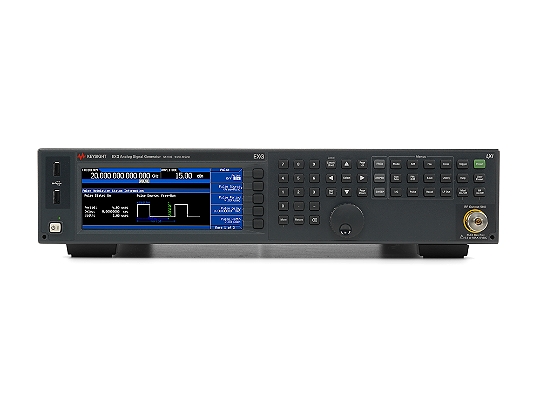

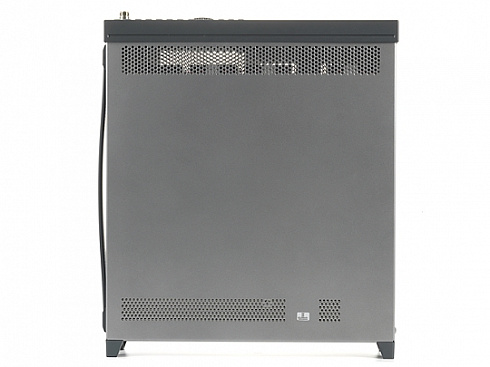

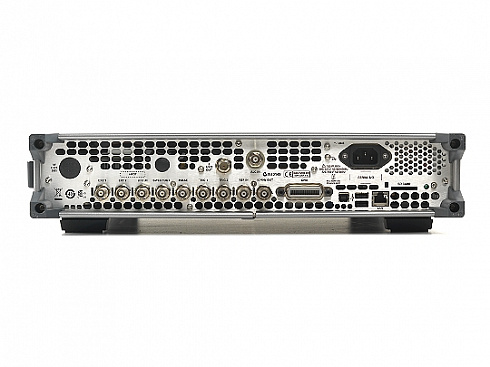

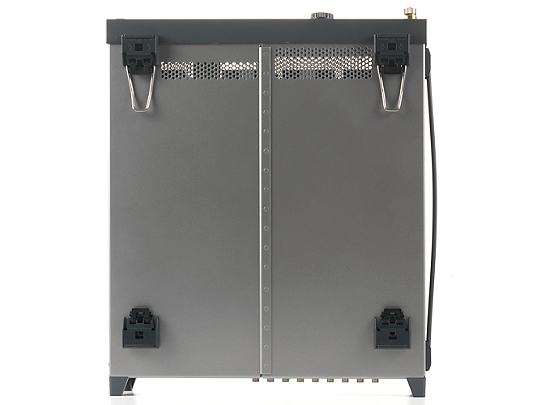

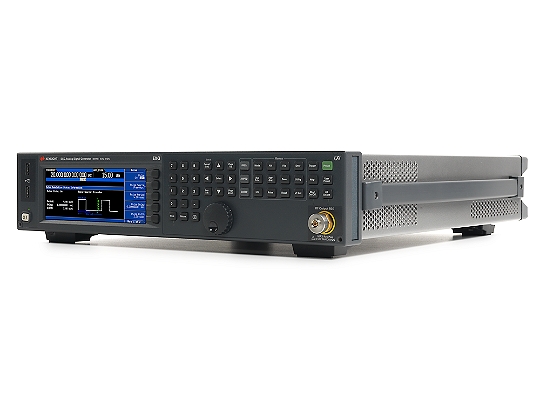

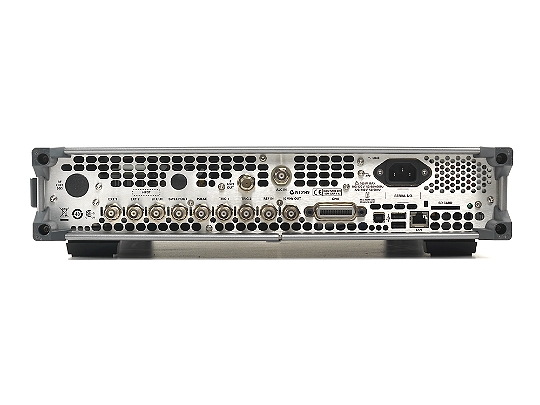

Аналоговый генератор СВЧ-сигналов Keysight N5173B EXG серии X с диапазоном частот от 9 кГц до 40 ГГц
Подробнее
Описание
Аналоговый генератор СВЧ сигналов N5173B EXG серии X охватывает диапазон частот от 9 кГц до 40 ГГц и является лучшим вариантом в случаях, когда необходимо выбрать решение с оптимальным соотношением стоимости прибора и его производительности.
Особенности:
Характеристики
| Выходная мощность на частоте 1 ГГц | 23 |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -122 дБн/Гц |
| Переключение частоты | ≤ 600 мкс |
| Уровень гармоник на частоте 1 ГГц | < -40 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | -72 дБн |
| Режим свипирования | Список |
| Пошаговое | |
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения | Амплитудная, частотная, фазовая модуляция |
| Многофункциональный генератор | |
| Импульсные сигналы | |
| Генератор импульсных последовательностей | |
| Software-Cellular/Wireless Connectivity | - |
| Software-Audio/Video Broadcasting | - |
| Software-Detection/Positioning/Tracking/Navigation | - |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 10 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | от 1,25 рад до 160 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | от 0,125 рад до 16 рад |
| Амплитудная модуляция: максимальная глубина | 100% |
| Амплитудная модуляция: полоса частот | от 0 до 100 кГц |
| Наличие измерительных приложений | Да |
| Аналоговые | Да |
Документы
Описание
| Опции | Описание |
| N5173B-UW2 | Narrow Pulse Modulation up to 31.8 GHz |
| N5173B-UNZ | Fast Switching |
| N5173B-UNW | Narrow Pulse Modulation |
| N5173B-UNT | AM, FM Phase Modulation |
| N5173B-320 | Pulse Train Generator |
| N5173B-303 | Multifunction Generator |
| N5173B-1ER | Flexible reference input (1-50 MHz) |
| N5173B-1EA | High Output Power |
| N5173B-1E1 | Step Attenuator, 115 dB |
| N5173B-UZ2 | Fast Frequency Switching > 1.15 ms & +/-0.05% of Final Frequency |
| N5173B-006 | Instrument Security and Removable Memory Card |
| N5173B-1ED | Type-N (f) RF Output Connector |
| N5173B-1EM | Move all connectors to rear panel |
| N5173B-UK6 | Commercial calibration certificate with test data |
| N5173B-A6J | ANSI Z540-1-1994 Calibration |
| N5173B-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
| N5173B-ABJ | Japan - Japanese printed users guide |
| N5173B-AXT | Hard transit case |
| 1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
| 1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
| 1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
| 1CR112A | Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015 |
| 1CM010A | Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs |
| 1CN006A | Handle Kit 88.1mm H (2U) - Two Front Handles |
| 1CP004A | Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs |
| 1CR012A | Rack Slide Kit, Mounting lengths 279.4-406.4mm |
| N5173B-CVR | Front panel cover |
| PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
| PS-S20 | Startup assistance, daily |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-50C-011-7 | Calibration Assurance Plan - Return to Keysight - 7 years |
| R-50C-011-10 | Calibration Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
| R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-50C-066-1 | Poverka Service - Single Event (for use in Russia only) |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| R-51B-001-3C | Warranty Assurance Plan - Return to Keysight - 3 years |
| R-51B-001-5C | Warranty Assurance Plan - Return to Keysight - 5 years |
| R-51B-001-7C | Warranty Assurance Plan - Return to Keysight - 7 years |
| R-51B-001-10C | Warranty Assurance Plan - Return to Keysight - 10 years |
| N5173BU | Upgrades for EXG Microwave Analog Signal Generator - N5173B |
| N5173BU-006 | Instrument security and removable memory card |
| N5173BU-1E1 | Step attenuator, 115 dB |
| N5173BU-1EA | High output power |
| N5173BU-1ER | Flexible reference input (1-50 MHz) |
| N5173BU-303 | Multifunction generator |
| N5173BU-320 | Pulse train generator |
| N5173BU-UNT | AM, FM phase modulation |
| N5173BU-UNW | Narrow pulse modulation |
| N5173BU-UNZ | Fast frequency switching |
| N5173BU-UW2 | Narrow pulse modulation up to 31.8 GHz |
| N5173BU-UZ2 | Fast frequency switching greater than 1.15 ms and +/-0.05 percent of final frequency |
Модели
| Модели | Описание |
| N5173B-513 | Аналоговый генератор СВЧ сигналов EXG серии X, Frequency Range, 9 кГц - 13 ГГц |
| N5173B-520 | Аналоговый генератор СВЧ сигналов EXG серии X, Frequency Range, 9 кГц - 20 ГГц |
| N5173B-532 | Аналоговый генератор СВЧ сигналов EXG серии X, Frequency Range, 9 кГц - 31.8 ГГц |
| N5173B-540 | Аналоговый генератор СВЧ сигналов EXG серии X, Frequency Range, 9 кГц - 40 ГГц |
