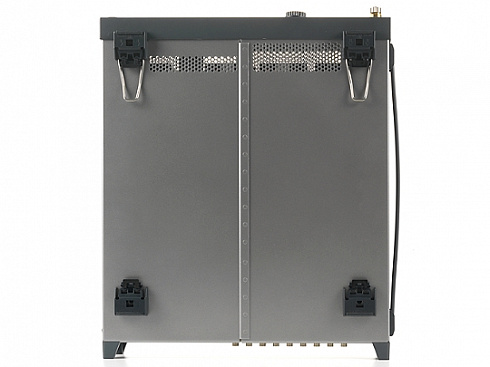

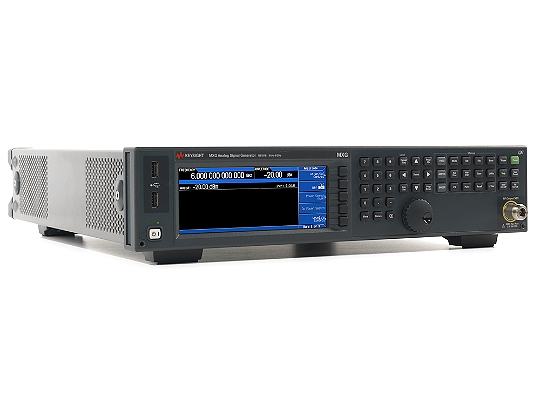

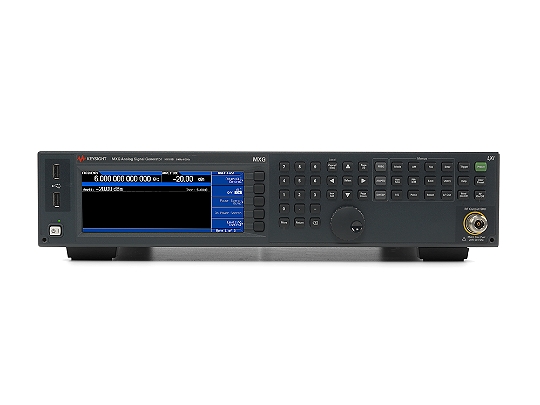

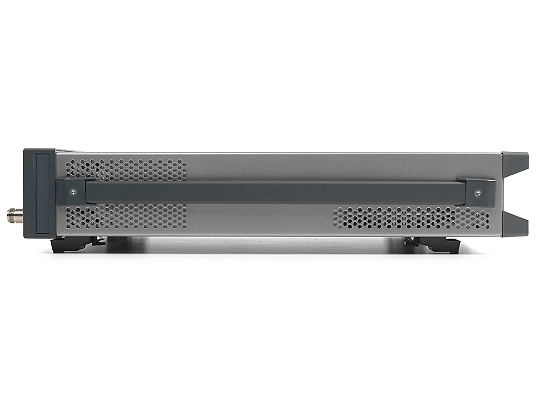

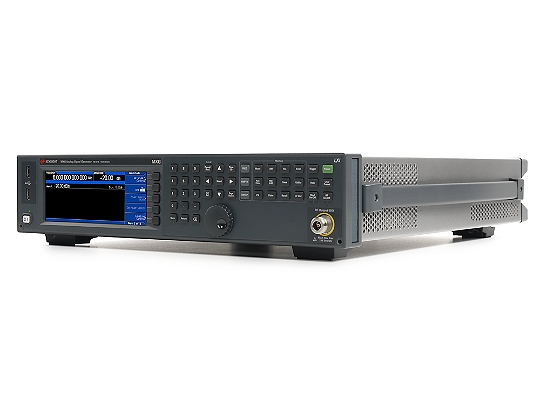

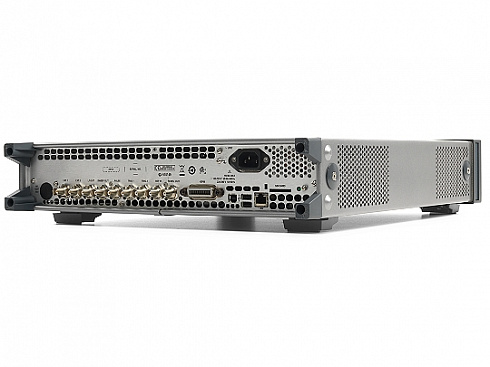

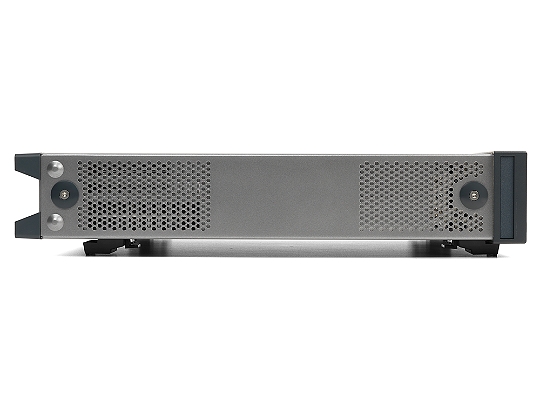

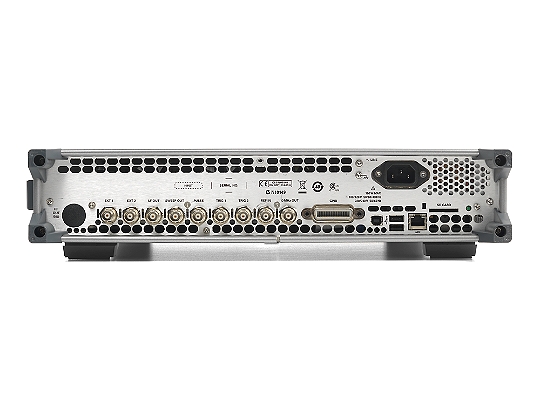

Аналоговый генератор ВЧ сигналов MXG серии X Keysight N5181B с диапазоном частот от 9 кГц до 6 ГГц
Подробнее
Описание
Аналоговый генератор ВЧ-сигналов Keysight N5181B MXG серии X охватывает диапазон частот от 9 кГц до 6 ГГц. Благодаря возможности точной настройки он может использоваться в качестве эталонного передатчика в процессе исследований и разработок.
- Тестирование электронных устройств и компонентов в предельных условиях благодаря высочайшим характеристикам приборов, в том числе, отличным показателям по фазовому шуму и негармоническим составляющим
- Отладка усилителей мощности и определение характеристик нелинейных компонентов благодаря лучшему в отрасли значению уровня выходного сигнала
- Полная проверка характеристик приемников путем моделирования сценариев сигналов со сложной аналоговой модуляцией с помощью многофункционального генератора
- Снижение эксплуатационных расходов благодаря 3-летнему межкалибровочному интервалу и использованию комплексных решений для самодиагностики
Бюджетные генераторы сигналов EXG серии X оптимизированы для проведения производственных испытаний. Аналоговые генераторы обеспечивают формирование всех необходимых сигналов для базового параметрического тестирования компонентов, функционального тестирования приемников и других видов испытаний.
- Всесторонняя проверка характеристик приемника путем моделирования сложных сценариев сигналов с аналоговой модуляцией за счет широких возможностей многофункционального генератора
- Повышение производительности благодаря высокой скорости одновре- менного переключения частоты и уровня сигнала (менее 800 мкс)
Генераторы сигналов серии X отличаются высокой надежностью, быстродействием, простотой калибровки, технического обслуживания и ремонта, что позволяет существенно снизить стоимость владения приборами.
Характеристики
| Уровень производительности | ◆◆◆◆◇◇ |
| Выходная мощность на частоте 1 ГГц | -144 дБм до +26 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -146 дБн/Гц |
| Переключение частоты | ≤ 800 мкс |
| Уровень гармоник на частоте 1 ГГц | < -35 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | -96 дБн |
| Режим свипирования | Список |
| Пошаговое | |
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения | Амплитудная, частотная, фазовая модуляция |
| Импульсные сигналы | |
| Генератор импульсных последовательностей | |
| Software-Cellular/Wireless Connectivity | - |
| Software-Audio/Video Broadcasting | - |
| Software-Detection/Positioning/Tracking/Navigation | - |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 4 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | 0,5 рад до 8 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | 0,05 рад до 0,8 рад |
| Амплитудная модуляция: максимальная глубина | 100% |
| Амплитудная модуляция: полоса частот | от 0 до 50 кГц |
| Наличие измерительных приложений | Да |
| Аналоговые | Да |
Документы
Описание
| Опции | Описание |
| N5181B-UNZ | Fast Switching |
| N5181B-UNX | Low Phase Noise |
| N5181B-UNY | Enchanced Low Phase Noise Performance |
| N5181B-1EA | High Output Power |
| N5181B-1EQ | Low Power, < -110 dBm |
| N5181B-1ER | Flexible Reference Input (1 to 50 MHz) |
| N5181B-302 | Avionics License |
| N5181B-099 | Expanded License Key Upgradability |
| N5181B-1EM | Move All Connectors to Rear Panel |
| N5181B-UK6 | Commercial calibration certificate with test data |
| N5181B-A6J | ANSI Z540-1-1994 Calibration |
| N5181B-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
| N5181B-UNW | Narrow Pulse Modulation |
| N5181B-UNT | AM, FM, Phase Modulation |
| N5181B-320 | Pulse Train Generator, Fixed Perpetual License |
| N5181B-303 | Multifunction Generator |
| N5181B-006 | Instrument Security and Removable Memory Card |
| N5181B-AXT | Hard transit case |
| 1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
| 1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
| 1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
| 1CR112A | Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015 |
| 1CM010A | Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs |
| 1CN006A | Handle Kit 88.1mm H (2U) - Two Front Handles |
| 1CP004A | Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs |
| 1CR012A | Rack Slide Kit, Mounting lengths 279.4-406.4mm |
| N5181B-CVR | Front panel cover |
| PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
| PS-S20 | Startup assistance, daily |
| N5181BU | Upgrades for the MXG RF Analog Signal Generator - N5181B |
| N5181BU-UNZ | Fast switching |
| N5181BU-1ER | Flexible reference input (1-50 MHz) |
| N5181BU-1EQ | Low specified power (less than -110 dBm) |
| N5181BU-1EA | High output power |
| N5181BU-099 | Expanded license key upgradability |
| N5181BU-302 | Avionics License |
| N5181BU-UNW | Narrow pulse modulation |
| N5181BU-UNT | AM, FM, phase modulation |
| N5181BU-320 | Pulse train generator, fixed perpetual license |
| N5181BU-303 | Multifunction generator |
| N5181BU-006 | Instrument security and removable memory card |
Модели
| Модели | Описание |
| N5181B-503 | Аналоговый генератор ВЧ сигналов MXG серии X, Frequency Range, 9 кГц - 3 ГГц |
| N5181B-506 | Аналоговый генератор ВЧ сигналов MXG серии X, Frequency Range, 9 кГц - 6 ГГц |
