Описание

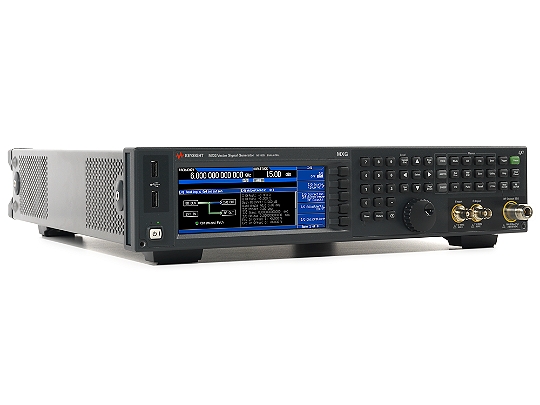

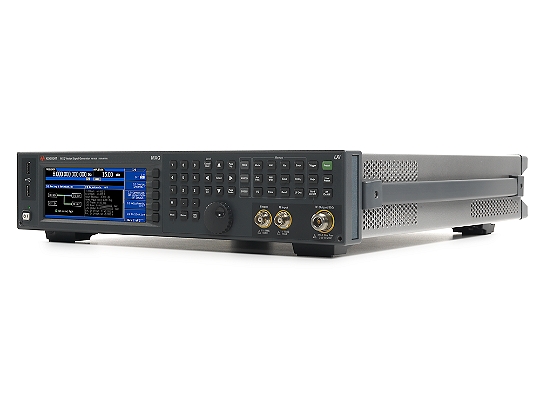

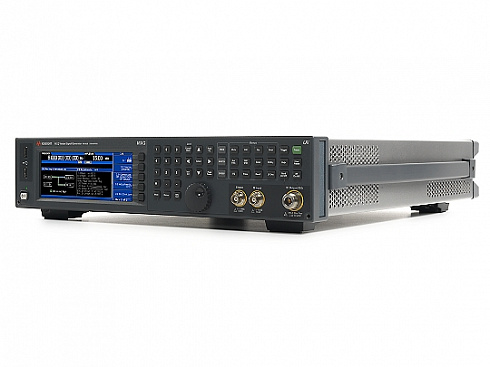

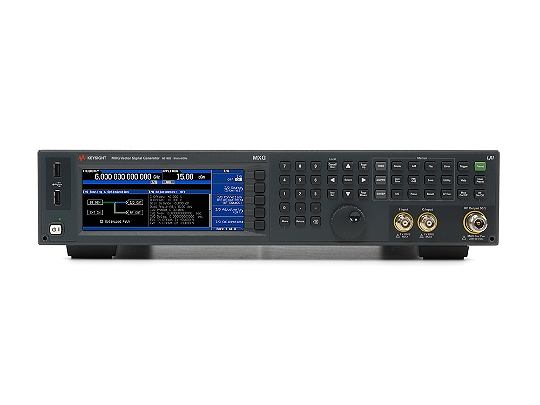

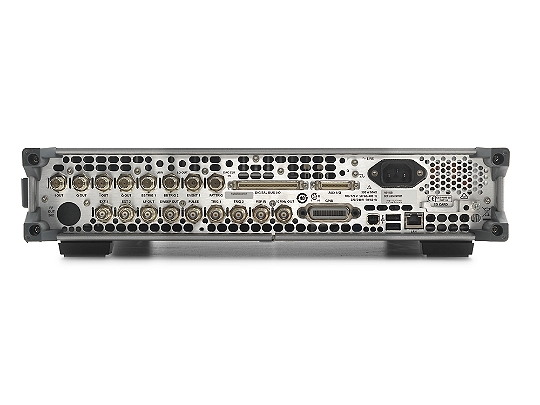

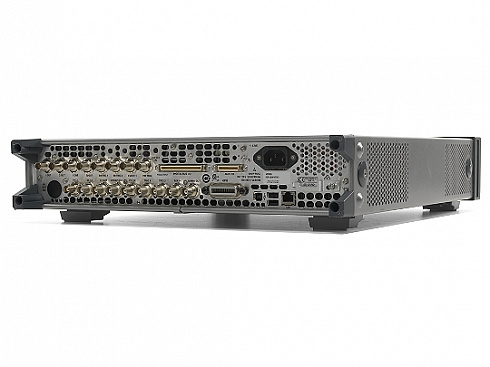

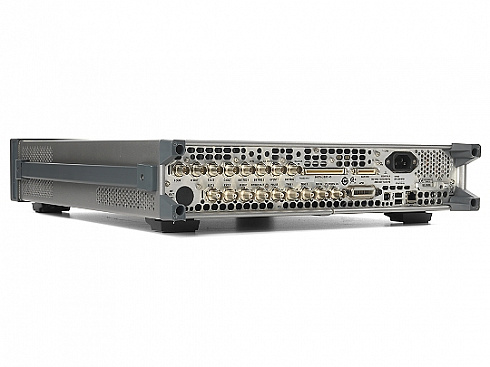

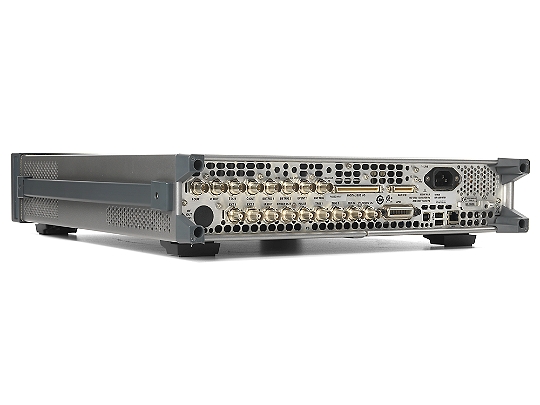

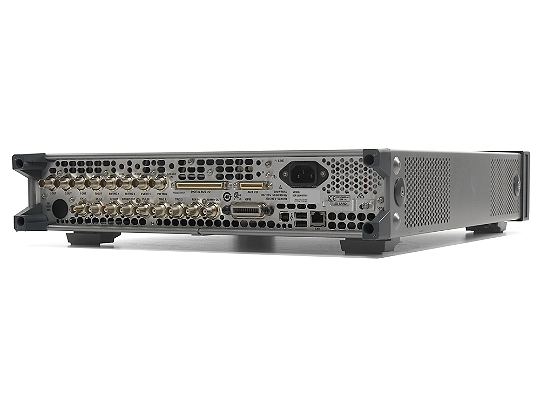

Высокопроизводительный векторный генератор ВЧ-сигналов N5182B MXG серии X может использоваться в качестве эталонного передатчика с диапазоном частот от 9 кГц до 6 ГГц и для моделирования сигналов в режиме реального времени с помощью ПО Signal Studio.
- Тестирование электронных устройств и компонентов в предельных условиях благодаря высочайшим аппаратным характеристикам, в том числе, отличным показателям по фазовому шуму и негармоническим составляющим
- Отладка усилителей мощности и определение характеристик нелинейных компонентов благодаря лучшим в отрасли значениям относительной мощности в соседнем канале (ACPR) и уровня мощности выходного сигнала
- Тестирование широкополосных устройств с помощью скорректированной в заводских условиях полосы модуляции 160 МГц
- Сокращение времени на создание сигналов с помощью программного обеспечения Signal Studio, в том числе, модулей для сигналов LTE, WLAN и GNSS
- Сокращение расходов на эксплуатацию благодаря 3-летнему межкалибровочному интервалу и использованию комплексных решений для самодиагностики
Характеристики
Характеристика | Значение |
Уровень производительности | ◆◆◆◆◇◇ |
Выходная мощность на частоте 1 ГГц | -144 дБм до +26 дБм |
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -146 дБн/Гц |
Переключение частоты | ≤ 800 мкс |
Уровень гармоник на частоте 1 ГГц | < -35 дБн |
Полоса IQ модуляции, внутренняя/внешняя | 160 МГц до 200 МГц |
Негармонические составляющие на частоте 1 ГГц | -96 дБн |
Режим свипирования | Список |
Пошаговое | |
Режим генератора модулирующих сигналов | Воспроизведение сигналов и режим реального времени |
Программное обеспечение: задачи общего назначения | Амплитудная, частотная, фазовая модуляция |
Входы аналоговых IQ сигналов | |
I/Q сигналы | |
Многотоновые сигналы, коэффициент мощности шума | |
Шум (аддитивный белый гауссов шум) | |
Искажения профиля фазовых шумов | |
Импульсные сигналы | |
Генератор импульсных последовательностей | |
Квадратурно-амплитудная модуляция (КАМ) | |
ASK | |
FSK, MSK | |
MATLAB | |
PSK | |
ПО: сотовая/беспроводная связь | 1xEV-DO |
802.11 WLAN | |
802.16 WiMAX | |
Bluetooth | |
EDGE Evolution | |
GPRS/EGPRS | |
GSM/EDGE | |
HSPA, HSPA+ | |
LTE | |
NADC, PDC | |
PHS, DECT | |
TD-SCDMA | |
TETRA, APCO | |
W-CDMA | |
cdma2000 | |
cdmaOne | |
Программное обеспечение: аудио и видео вещание | DAB, DAB+, DMB-аудио |
ATSC, ATSC-M/H | |
CMMB | |
DOCSIS DS | |
DTMB | |
DVB-C/S/S2 | |
DVB-T/H/T2 | |
FM Stereo, RDS/RBDS | |
ISDB-T/TSB/TB/Tmm | |
J.83 Annex A/B/C | |
T-DMB | |
ПО:обнаружение/позиционирование/слежение/навигация | ГЛОНА́СС |
Сигналы GNSS | |
GPS | |
Galileo | |
Объем памяти для воспроизведения сигналов | 1024 Мвыб |
Частотная модуляция: макс.девиация (несущая 1 ГГц) | 4 МГц |
Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 7 МГц |
Фазовая модуляция: макс. девиация (норм. полоса) | 0,5 рад до 8 рад |
Фазовая модуляция: макс. девиация (широкая полоса) | 0,05 рад до 0,8 рад |
Амплитудная модуляция: максимальная глубина | 100% |
Амплитудная модуляция: полоса частот | от 0 до 50 кГц |
Наличие измерительных приложений | Да |
Векторные | Да |
Документы
Описание
Опции | Описание |
N5182B-1EM | Move All Connectors to Rear Panel |
N5182B-UNZ | Fast Switching |
N5182B-UNX | Low Phase Noise |
N5182B-UNY | Enchanced Low Phase Noise Performance |
N5182B-1EA | High Output Power |
N5182B-1EQ | Low Power, < -110 dBm |
N5182B-1ER | Flexible Reference Input (1-50 MHz) |
N5182B-302 | Avionics License |
N5182B-099 | Expanded License Key Upgradability |
N5182B-UNV | Enhanced Dynamic Range |
N5182B-660 | Upgrade Baseband Generator with Real-Time Capability |
N5182B-657 | Upgrade Baseband Generator from 80 to 160 MHz RF Bandwidth |
N5182B-656 | ARB Baseband Generator (80 MHz RF Bandwidth, 32 Msa) |
N5182B-1EL | Differential I/Q Outputs |
N5182B-023 | Upgrade baseband generator memory from 32 Msa to 1 Gsa |
N5182B-022 | Upgrade baseband generator memory from 32 Msa to 512 Msa |
N5182B-UN7 | Internal Bit Error Rate Analyzer, Fixed Perpetual License |
N5182B-303 | Multifunction Generator |
N5182B-320 | Pulse Train Generator, Fixed Perpetual License |
N5182B-UNT | AM, FM, Phase Modulation |
N5182B-UNW | Narrow Pulse Modulation |
N5182B-004 | Digital Input Connectivity with the N5102A |
N5182B-003 | Digital Output Connectivity with the N5102A |
N5182B-432 | Phase Noise Impairment, Fixed Perpetual License |
N5182B-431 | Custom Digital Modulation, Fixed Perpetual License |
N5182B-430 | Multitone and Two-Tone, Fixed Perpetual License |
N5182B-403 | Calibrated AWGN, Fixed Perpetual License |
N5182B-006 | Instrument Security and Removable Memory Card |
N5182B-009 | Internal solid state memory |
N5182B-012 | LO In/Out for Phase Coherency |
N5182B-AXT | Hard transit case |
1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
1CR112A | Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015 |
1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
1CM010A | Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs |
1CN006A | Handle Kit 88.1mm H (2U) - Two Front Handles |
1CP004A | Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs |
1CR012A | Rack Slide Kit, Mounting lengths 279.4-406.4mm |
N5182B-CVR | Front panel cover |
N6171A | Программное обеспечение MATLAB |
N7600B | Signal Studio for W-CDMA/HSPA+ |
N7601B | Signal Studio for cdma2000/1xEV-DO |
N7602B | Signal Studio for GSM/EDGE/Evo |
N7605B | Signal Studio for Real-Time Fading |
N7606B | Signal Studio for Bluetooth |
N7607B | Signal Studio for DFS Radar Profiles |
N7608B | Signal Studio for Custom Modulation |
N7609B | Signal Studio for Global Navigation Satellite Systems (GNSS) |
N7610B | Signal Studio for Short Range Communications |
N7611B | Signal Studio for Broadcast Radio |
N7612B | Signal Studio for TD-SCDMA/HSPA |
N7614B | Signal Studio for Power Amplifier Test |
N7615B | Signal Studio for Mobile WiMAX |
N7617B | Signal Studio for WLAN 802.11a/b/g/j/p/n/ac/ah/ax |
N7620B | Signal Studio for Pulse Building |
N7621B | Signal Studio for Multitone Distortion |
N7623B | Signal Studio for Digital Video |
N7624B | Signal Studio for LTE / LTE-Advanced / LTE-Advanced Pro FDD |
N7625B | Signal Studio for LTE / LTE-Advanced TDD |
PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
PS-S10-04 | 4 Hours of Remote Scheduled Productivity assistance |
PS-S10-08 | 8 Hours of Remote Scheduled Productivity Assistance. |
PS-S20-01 | Recommended Startup assistance, daily |
N5182BU | Upgrades for the MXG RF Vector Signal Generator - N5182B |
N5182BU-UNZ | Fast switching |
N5182BU-1ER | Flexible reference input (1-50 MHz) |
N5182BU-1EA | High output power |
N5182BU-099 | Expanded license key upgradability |
N5182BU-1EQ | Low specified power (less than -110dBm) |
N5182BU-302 | Avionics License |
N5182BU-432 | Phase noise impairment, fixed perpetual license |
N5182BU-431 | Custom digital modulation, fixed perpetual license |
N5182BU-430 | Multitone and two-tone, fixed perpetual license |
N5182BU-403 | Calibrated AWGN, fixed perpetual license |
N5182BU-660 | Upgrade baseband generator with real-time capability |
N5182BU-1EL | Differential I/Q outputs |
N5182BU-022 | Upgrade baseband generator memory from 32 Msa to 512 Msa |
N5182BU-657 | Upgrade baseband generator from 80 MHz to 160 MHz RF bandwidth |
N5182BU-UNV | Enhanced dynamic range |
N5182BU-656 | ARB baseband generator (80 MHz RF bandwidth, 32 Msa) |
N5182BU-043 | Upgrade baseband generator memory from 512 Msa to 1 Gsa |
N5182BU-023 | Upgrade baseband generator memory from 32 Msa to 1 Gsa |
N5182BU-UN7 | Internal bit error rate analyzer, fixed perpetual license |
N5182BU-UNW | Narrow pulse modulation |
N5182BU-UNT | AM, FM, phase modulation |
N5182BU-320 | Pulse train generator, fixed perpetual license |
N5182BU-303 | Multifunction generator |
N5182BU-012 | LO in/out for phase coherency |
N5182BU-009 | Internal solid state memory |
N5182BU-006 | Instrument security and removable memory card |
Модели
Модели | Описание |
N5182B-503 | Векторный генератор ВЧ-сигналов MXG серии X, 9 кГц - 3 ГГц |
N5182B-506 | Векторный генератор ВЧ-сигналов MXG серии X, 9 кГц - 6 ГГц |
