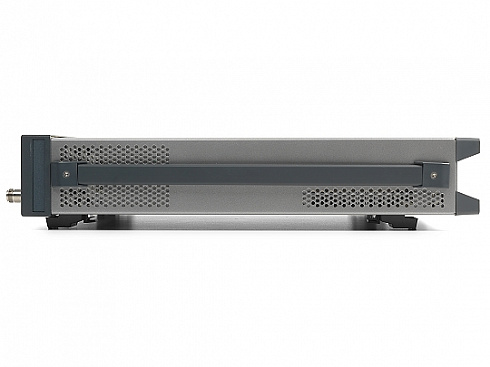

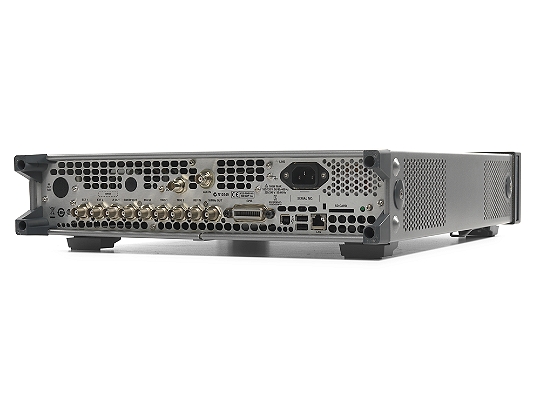

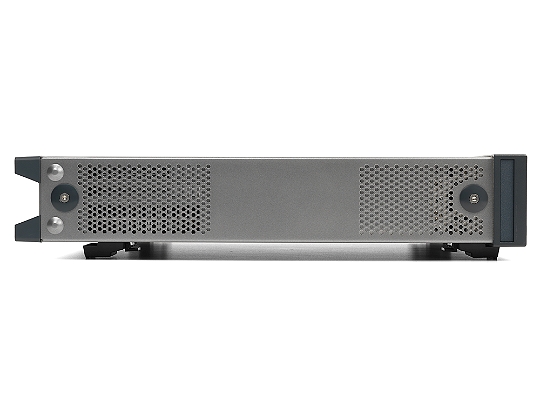

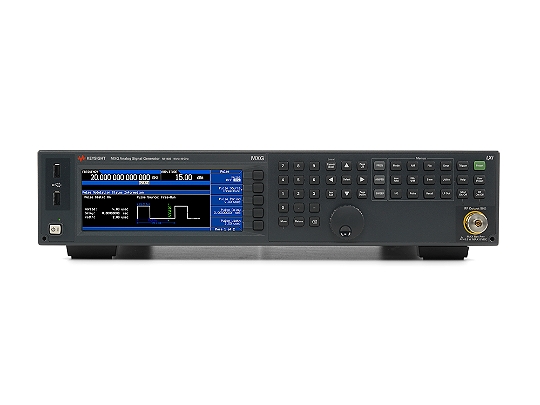

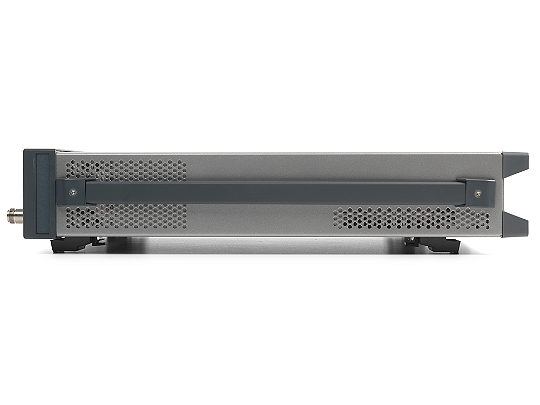

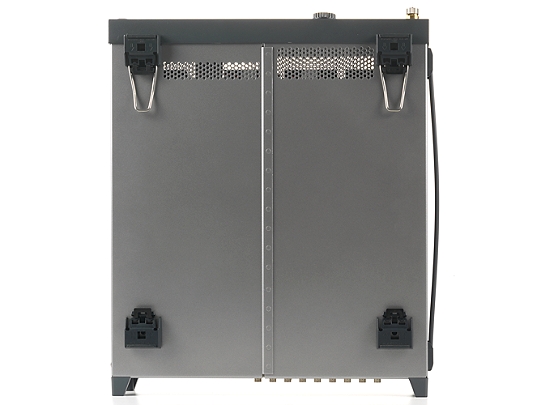

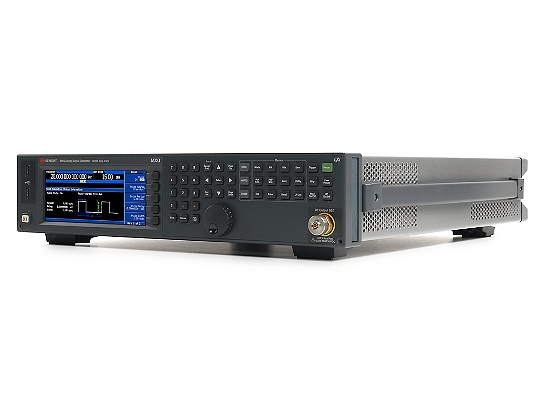

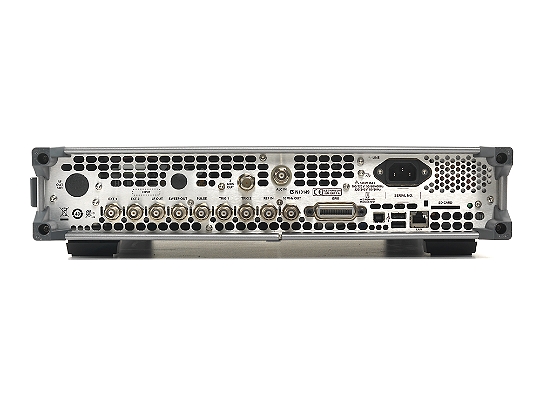

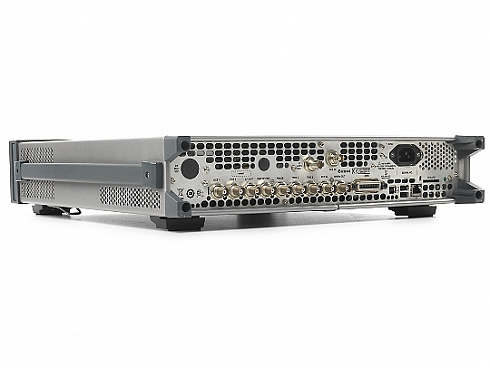

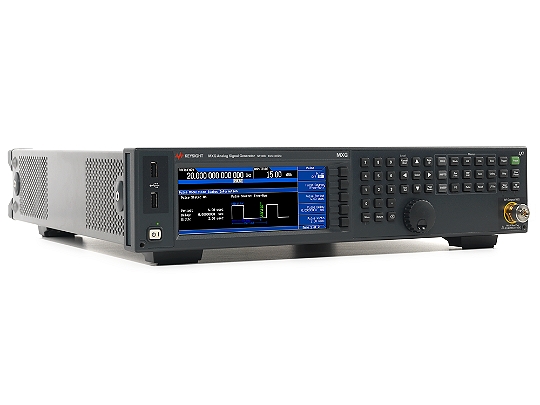

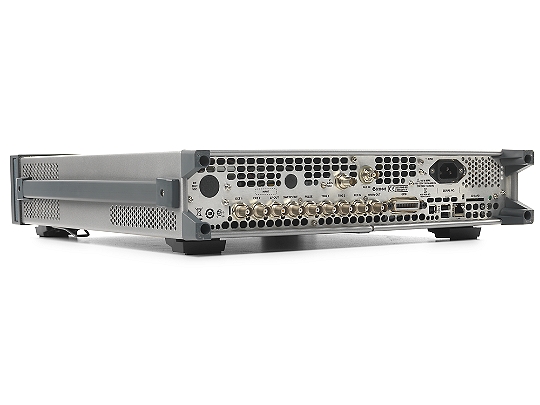

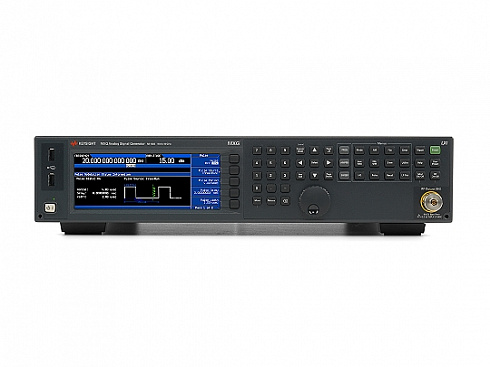

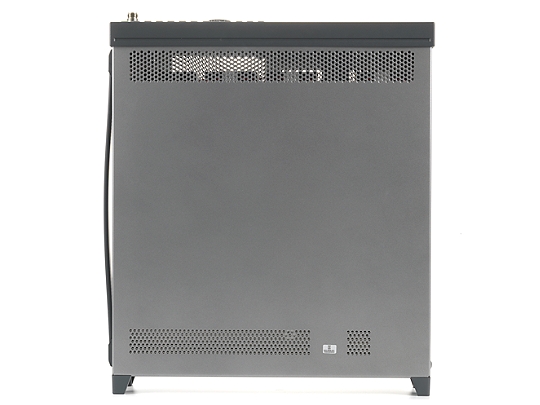

Аналоговый генератор СВЧ-сигналов MXG серии X Keysight N5183B с диапазоном частот от 9 кГц до 40 ГГц
Подробнее
Описание
Аналоговый генератор СВЧ-сигналов Keysight N5183B MXG серии X охватывает диапазон частот от 9 кГц до 40 ГГц. Прибор сравним с прецизионными генераторами серии PSG по уровню фазовых шумов, но меньше их по размерам и имеет более высокое быстродействие.
- Компактная (высота всего 2U) и быстродействующая альтернатива прецизионному генератору PSG для использования в процессе исследований и разработок
- Решение сложных задач тестирования модулей и компонентов радиолокационных систем благодаря высокой спектральной чистоте сигналов, сопоставимой с характеристиками генераторов серии PSG
- Компенсация потерь в системе и управление мощными усилителями: выходная мощность до +19 дБм, уровень гармоник от –55 дБн, негармонические составляющие от –68 дБн для сигнала с частотой 20 ГГц
- Ускорение процесса калибровки за счет лучшего в своем классе времени переключения, не превышающего 600 мкс
- Моделирование узкополосных импульсных сигналов с линейной частотной модуляцией и сигналов развертки антенн радиолокационных систем благодаря наличию встроенного многофункционального генератора, включающего до пяти генераторов сигналов стандартной формы, которые могут использоваться для одновременной амплитудной, частотной, фазовой или импульсной модуляции сигналов
Характеристики
| Диапазон частот | от 9 кГц до 40 ГГц |
| Скорость переключения частоты (по списку) | 600 мкс |
| Режимы свипирования | Пошаговый, по списку |
| Выходная мощность (мин.) | –130 дБм |
| Выходная мощность (на 1 ГГц) | +20 дБм (на 20 ГГц) |
| Погрешность установки уровня мощности | ±0,7 Б (на 10 ГГц) |
| Однополосный фазовый шум (на 1 ГГц; отстройка 20 кГц) | –124 дБн/Гц (на 10 ГГц) |
| Уровень гармоник (на 1 ГГц) | –55 дБн (на 10 ГГц) |
| Негармонические составляющие (на 1 ГГц) | –100 дБн |
| Амплитудная модуляция (АМ): диапазон частот модуляции | от 0 до 100 кГц |
| Частотная модуляция (ЧМ): макс. девиация | от 1 до 128 МГц |
| Фазовая модуляция (ФМ): макс. девиация, норм. режим | от 0,5 до 64 радиан |
| Мин. длительность импульса | 20 нс |
Документы
Описание
| Опции | Описание |
| N5183B-UW2 | Narrow Pulse Modulation up to 31.8 GHz |
| N5183B-UNZ | Fast Switching |
| N5183B-UNW | Narrow Pulse Modulation |
| N5183B-UNT | AM, FM Phase Modulation |
| N5183B-320 | Pulse Train Generator, Fixed Perpetual License |
| N5183B-303 | Multifunction Generator |
| N5183B-1ER | Flexible reference input (1-50 MHz) |
| N5183B-UZ2 | Fast Frequency Switching > 1.15 ms & +/-0.05% of Final Frequency |
| N5183B-1EA | High Output Power |
| N5183B-1E1 | Step Attenuator, 115 dB |
| N5183B-006 | Instrument Security and Removable Memory Card |
| N5183B-UNY | Low Phase Noise |
| N5183B-1ED | Type-N (f) RF Output Connector |
| N5183B-1EM | Move all connectors to rear panel |
| N5183B-UK6 | Commercial calibration certificate with test data |
| N5183B-A6J | ANSI Z540-1-1994 Calibration |
| N5183B-AMG | Cal + Uncertainties + Guardbanding (Accredited) |
| N5183B-AXT | Hard transit case |
| 1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
| 1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
| 1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
| 1CR112A | Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015 |
| 1CM010A | Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs |
| 1CN006A | Handle Kit 88.1mm H (2U) - Two Front Handles |
| 1CP004A | Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs |
| 1CR012A | Rack Slide Kit, Mounting lengths 279.4-406.4mm |
| N5183B-CVR | Front panel cover |
| N5183B-ABJ | Japan - Japanese printed users guide |
| R-51B-001-3C | Warranty Assurance Plan - Return to Keysight - 3 years |
| R-51B-001-5C | Warranty Assurance Plan - Return to Keysight - 5 years |
| R-51B-001-7C | Warranty Assurance Plan - Return to Keysight - 7 years |
| R-51B-001-10C | Warranty Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-3 | Calibration Assurance Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Assurance Plan - Return to Keysight - 5 years |
| R-50C-011-7 | Calibration Assurance Plan - Return to Keysight - 7 years |
| R-50C-011-10 | Calibration Assurance Plan - Return to Keysight - 10 years |
| R-50C-011-MU-3 | Keysight Calibration + Uncertainties - 3 years |
| R-50C-011-MU-5 | Keysight Calibration + Uncertainties - 5 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-50C-066-1 | Poverka Service - Single Event (for use in Russia only) |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| PS-S10 | Remote scheduled productivity assistance. Select 1 to 999 hours. |
| PS-S20 | Startup assistance, daily |
| N5183BU | Upgrades for MXG Microwave Analog Signal Generator - N5183B |
| N5183BU-UNW | Narrow pulse modulation |
| N5183BU-UNZ | Fast frequency switching |
| N5183BU-006 | Instrument security and removable memory card |
| N5183BU-1E1 | Step attenuator, 115 dB |
| N5183BU-1EA | High output power |
| N5183BU-1ER | Flexible reference input (1-50 MHz) |
| N5183BU-303 | Multifunction generator |
| N5183BU-320 | Pulse train generator |
| N5183BU-UNT | AM, FM phase modulation |
| N5183BU-UW2 | Narrow pulse modulation up to 31.8 GHz |
| N5183BU-UZ2 | Fast frequency switching greater than 1.15 ms and +/-0.05 percent of final frequency |
Модели
| Модели | Описание |
| N5183B-513 | Аналоговый генератор СВЧ-сигналов MXG серии X, 9 кГц - 13 ГГц |
| N5183B-520 | Аналоговый генератор СВЧ-сигналов MXG серии X, 9 кГц - 20 ГГц |
| N5183B-532 | Аналоговый генератор СВЧ-сигналов MXG серии X, 9 кГц - 31.8 ГГц |
| N5183B-540 | Аналоговый генератор СВЧ-сигналов MXG серии X, 9 кГц - 40 ГГц |
