Описание

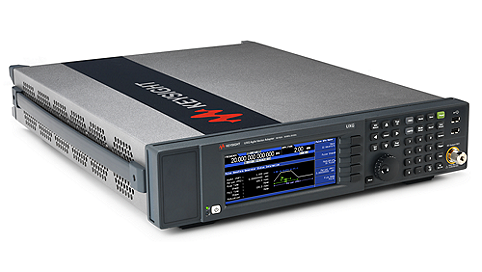

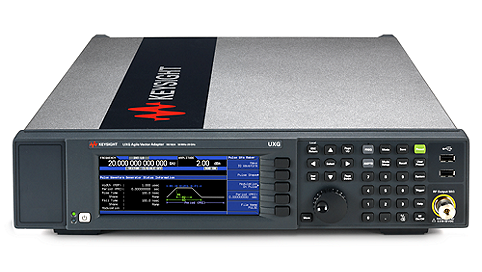

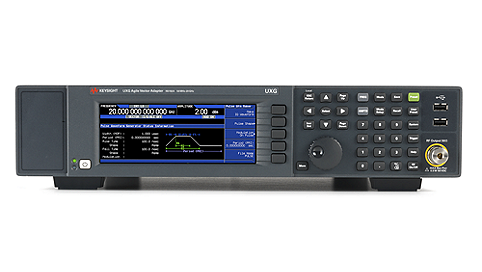

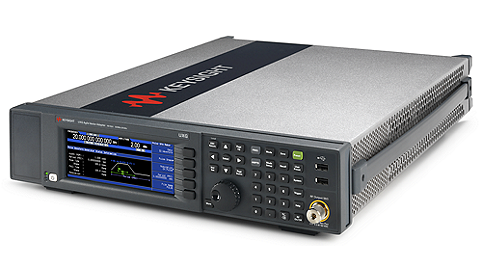

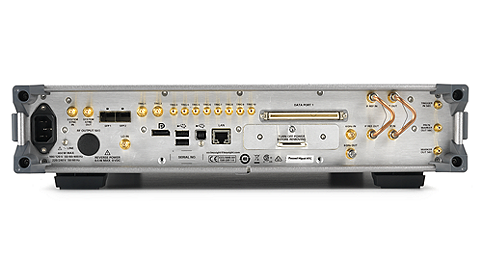

Векторный адаптер N5192A входит в серию генераторов сигналов UXG и предназначен для моделирования работы радиоэлектронных средств, а также моделирования сложной сигнальной обстановки для радиолокационных систем и средств радиоэлектронной борьбы.
- Выведите свою лабораторию на качественно новый уровень: векторный адаптер N5192A позволяет повысить реалистичность и достоверность моделирования сложной сигнальной обстановки для радиолокационных систем и средств радиоэлектронной борьбы
- Возможность создания многоканальных и многопортовых конфигураций за счет быстрой перестройки и точной регулировки параметров
Характеристики
Характеристика | Значение |
Частота | от 50 МГц до 20 ГГц |
Уровень производительности | ◆◆◆◆◆◆ |
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | 150 дБн/Гц (номинальное значение) |
Переключение частоты | 101 мкс |
Полоса частот квадратурной модуляции, внутренняя/внешняя | 1,6 ГГц |
Режим генератора модулирующих сигналов | Потоковая передача дескрипторов импульса, двойной генератор сигналов произвольной формы |
Программное обеспечение: задачи общего назначения |
|
Программное обеспечение: сотовая/беспроводная связь | - |
Программное обеспечение: аудио/видео трансляция | - |
Объем памяти для воспроизведения сигналов | 6 млрд. выборок в векторном режиме, 4 млрд. выборок в широкополосном векторном режиме |
Фазовая модуляция: максимальное отклонение в широкополосном режиме | - |
Документы
Описание
Опции | Описание |
N5192A-BB1 | Upgrade Baseband Generator to 1.6 GHz Bandwidth |
N5192A-BBM | Upgrade Baseband Generator Memory |
N5192A-1EM | Move All Connectors to Rear Panel |
N5192A-1ED | Type-N (f) RF Output Connector |
N5192A-52E | Frequency Range, 50 MHz to 20 GHz |
1CC131A | LVDS cable, 1.5m length |
1CC133A | 10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers |
1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
N5192A-SSD | Additional removable solid state drive |
N5192ST1A | PDW Streaming |
R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
R-51B-001-7C | Extended Warranty - Return to Keysight - 7 years |
R-51B-001-10C | Extended Warranty - Return to Keysight - 10 years |
R-50C-011-3 | Calibration Plan - Return to Keysight - 3 years |
R-50C-011-5 | Calibration Plan - Return to Keysight - 5 years |
Модели
Модели | Описание |
N5192A | UXG X-Series Vector Adapter, Modified Version, 50 MHz to 20 GHz |
