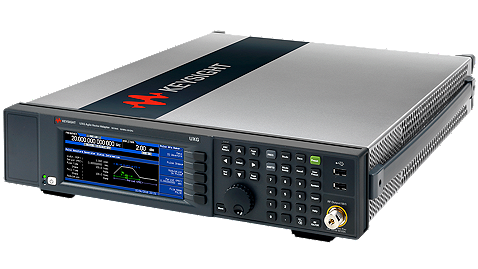

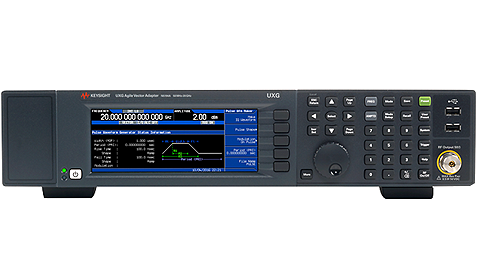

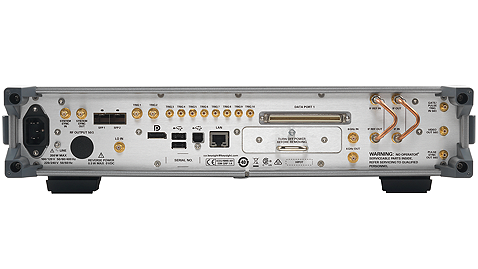

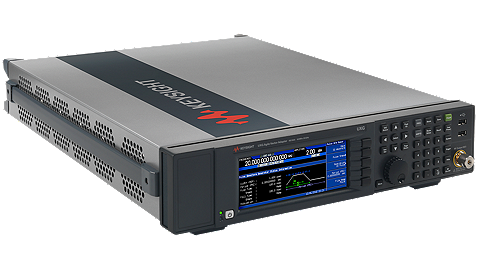

Генератор сигналов с быстрой перестройкой частоты UXG серии X Keysight N5193A с диапазоном частот от 10 МГц до 40 ГГц
Подробнее
Описание
Генератор сигналов с быстрой перестройкой частоты N5193A UXG серии X охватывает диапазон частот от 10 МГц до 40 ГГц и обеспечивает быстрое переключение частоты, амплитуды и фазы.
- Моделирование сложных сценариев сигналов для тестирования радиолокационных систем, средств радиоэлектронной борьбы и антенного оборудования
- Возможность использования в качестве настраиваемого имитатора работы радиоэлектронных средств, который позволяет моделировать сложные сценарии сигналов с целью повышения достоверности тестирования систем радиоэлектронной борьбы
- Возможность использования механизма дескрипторов импульсов (PDW) для создания длинных последовательностей и независимого управления характеристиками импульсов
- Точное моделирование реалистичных сценариев множественных помех: время обновления дескрипторов импульсов от 180 нс, формирование импульсов длительностью от 10 нс, а также импульсных сигналов с линейной частотной модуляцией, частота которых изменяется в пределах от 10% до 25% от частоты несущей
Характеристики
| Характеристика | Значение |
| Диапазон частот | от 10 МГц до 40 ГГц |
| Скорость переключения частоты (по списку) | 370 нс |
| Режимы свипирования | Норм., по списку, быстр. перестройка немодул. сигн. |
| Выходная мощность (мин.) | –130 дБм |
| Выходная мощность (макс., на 1 ГГц) | +10 дБм |
| Погрешность уровня мощности (на 1 ГГц) | ±1,5 дБ |
| Однополосный фазовый шум (на 1 ГГц; отстройка 20 кГц) | –144 дБн/Гц (отстройка 10 кГц) |
| Уровень гармоник (на 1 ГГц) | –50 дБн |
| Негармонические составляющие (на 1 ГГц) | –70 дБн |
| Амплитудная модуляция (АМ): диапазон частот модуляции | от 0 до 10 МГц |
| Частотная модуляция (ЧМ): макс. девиация | Меньшее из значений: 5 % от частоты несущей или 600 МГц |
| Фазовая модуляция (ФМ): макс. девиация, норм. режим | Меньшее из значений: 5% от (частота несущей)/ (частота модуляции), или 600 МГц/(частота модуляции), или 12π |
| Мин. длительность импульса | 10 нс |
| Модуль вектора ошибки (LTE) | — |
| Относительный уровень мощности в соседнем канале (3GPP W-CDMA TM1 64 DPCH) | — |
| Полоса частот ВЧ-модуляции внутреннего генератора модулирующих сигналов | — |
| Полоса частот ВЧ-сигналов внешнего I/Q- модулятора | — |
| Память для воспроизведения сигнала | — |
| Режим генератора модулирующего сигнала | — |
| Фазокогерентная перестройка частоты | Стандарт |
| Широкополосная внутриимпульсная ЛЧМ | 10 % от частоты несущей |
| Функция дескрипторов импульсов (PDW) | Стандарт |
Описание
| Опции | Описание |
| N5193A-1EM | Move All Connectors to Rear Panel |
| N5193A-1ED | Type-N (f) RF Output Connector |
| N5193A-FR1 | 0.001 Hz Frequency Resolution |
| N5193A-UNT | AM, FM, Phase Modulation, LF Output, and Narrowband Chirp |
| N5193A-WC1 | Wideband Chirp |
| N5193A-PM1 | Pulse Modulation |
| N5193A-SS1 | 1 µs Switching Speed |
| N5193A-SS4 | 180 ns PDW Update Rate (Normal or List Mode) or 370ns Latency (fast CW mode) |
| N5193A-EP1 | Enhanced Phase Noise |
| N5193A-AT2 | Add Mechanical + Solid-State Attenuator Assembly |
| N5193A-CC1 | 100-Pin I/O Interface (for Binary Input) |
| N5193A-CC2 | 50-Pin I/O Interface (for BCD Input) |
| N5193A-CC3 | 10 Gigabit Ethernet I/O Interface |
| N5193A-1A7 | Calibration + Uncertainties + Guardbanding |
| N5193A-A6J | ANSI Z540-1-1994 Calibration |
| N5193A-UK6 | Commercial Calibration Certificate with Test Data |
| N5193A-AXT | Hard transit case |
| N5193A-SSD | Additional removable solid state drive |
| 1CM104A | Rack mount flange kit 132.6mm H (3U) - two flange brackets- Palette 2015 |
| 1CN107A | Handle kit 132.6mm H (3U) - two front handles- Palette 2015 |
| 1CP108A | Rack mount flange and handle kit 132.6mm H (3U) - two brackets and front handles- Palette 2015 |
| 1CN007A | Handle Kit 132.6mm H (3U) - Two Front Handles |
| 1CP008A | Rackmount Flange and Handle Kit 132.6mm H (3U) - Two Brackets and Front Handles |
| 34192A | 3U Dual Flange Kit |
| 1CC131A | LVDS cable, 1.5m length |
| 1CC132A | BCD cable, 1.5m length |
| 1CC133A | 10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers |
| 1CC150A | UXG SSD drive tray assembly with 512 GByte SSD |
| 1CC145A | UXG SSD empty drive tray assembly, no SSD included |
| R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
| R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
| R-51B-001-7C | Extended Warranty - Return to Keysight - 7 years |
| R-51B-001-10C | Extended Warranty - Return to Keysight - 10 years |
| R-50C-011-3 | Calibration Plan - Return to Keysight - 3 years |
| R-50C-011-5 | Calibration Plan - Return to Keysight - 5 years |
| R-50C-011-7 | Calibration Plan - Return to Keysight - 7 years |
| R-50C-011-10 | Calibration Plan - Return to Keysight - 10 years |
| R-50C-016-3 | Keysight Calibration + Uncertainties + Guardbanding - 3 years |
| R-50C-016-5 | Keysight Calibration + Uncertainties + Guardbanding - 5 years |
| R-50C-066-3 | Poverka Service - 3 Years (for use in Russia only) |
| R-50C-066-5 | Poverka Service - 5 Years (for use in Russia only) |
| N5193AU | Upgrades for UXG Agile Signal Generator - N5193A |
| N5193AU-FR1 | 0.001 Hz Frequency Resolution |
| N5193AU-UNT | AM, FM, Phase Modulation, LF Output, and Narrowband Chirp |
| N5193AU-WC1 | Wideband Chirp |
| N5193AU-PM1 | Pulse Modulation |
| N5193AU-EP1 | Enhanced phase noise |
| N5193AU-SS1 | 1 µs Switching Speed |
| N5193AU-SS4 | 180 ns PDW Update Rate (Normal or List Mode) or 370ns Latency (fast CW mode) 250 ns Switching Speed |
| N5193AU-1S4 | Upgrade std speed to SS4, 540 units with prefix less than 5646, hardware + license |
| N5193AU-2S4 | Upgrade SS1 to SS4, 540 units with prefix at or greater than 5646, or any 520 unit, license only |
| N5193AU-3S4 | Upgrade SS1 to SS4, 540 units with prefix less than 5646, hardware + license |
| N5193AU-4S4 | Upgrade SS2 to SS4, 540 units with prefix less than 5646, hardware + license |
| N5193AU-AT2 | Add Mechanical + Solid-State Attenuator Assembly |
| N5193AU-R2C | Revision to current, core instrument firmware enhancements license |
| N5193AU-CC1 | 100-pin I/O interface (for binary input) |
| N5193AU-CC2 | 50-pin I/O interface (for BCD input) |
| N5193AU-CC3 | 10 Gigabit Ethernet I/O Interface |
| N5193AU-SSD | Additional Removable Solid-State Drive |
Модели
| Модели | Описание |
| N5193A-520 | Генератор сигналов с быстрой перестройкой частоты UXG серии X, 10 МГц - 20 ГГц |
| N5193A-540 | Генератор сигналов с быстрой перестройкой частоты UXG серии X, 10 МГц - 40 ГГц |
