Описание

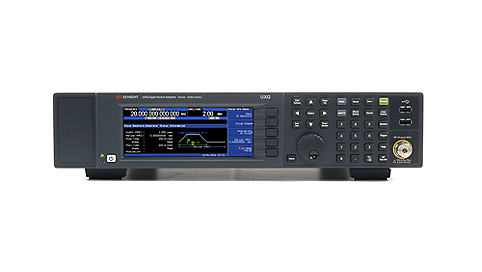

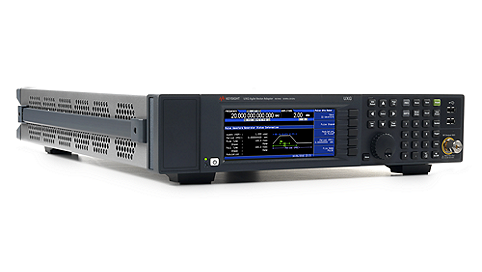

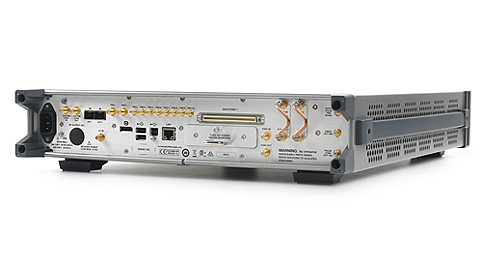

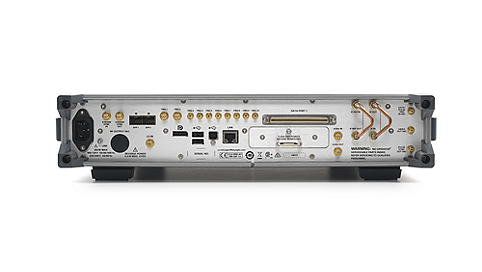

Векторный адаптер с быстрой перестройкой частоты UXG N5194A Для реалистичного и достоверного моделирования сигнальнопомеховой обстановки, сложность которой с каждым днем возрастает, используйте векторный адаптер N5194A совместно с генераторами сигналов N5193A серии UXG, и выведите ваши разработки на новый уровень.
- Идеально подходит для формирования сложных импульсных сигналов с регулируемыми временами нарастания и спада, импульсов с нелинейной ЧМ
- Частота дискретизации 2 Гвыб/с позволяет формировать широкополосные сигналы с полосой до 1,6 ГГц
- Встроенный твердотельный аттенюатор обеспечивает быструю перестройку амплитуды сигналов в пределах 120 дБ
Характеристики
Характеристика | Значение |
Диапазон частот | от 50 МГц до 20 ГГц |
Режимы свипирования | Потоковый, ГСПФ |
Выходная мощность (мин.) | –120 дБм |
Выходная мощность (макс., на 1 ГГц) | +11 дБм |
Погрешность уровня мощности (на 1 ГГц) | ±2,5 дБ |
Однополосный фазовый шум (на 1 ГГц; отстройка 20 кГц) | –144 дБм/Гц |
Уровень гармоник (на 1 ГГц) | –60 дБн |
Негармонические составляющие (на 1 ГГц) | –72 дБн |
Амплитудная модуляция (АМ): диапазон частот модуляции | — |
Частотная модуляция (ЧМ): макс. девиация | — |
Фазовая модуляция (ФМ): макс. девиация, норм. режим | — |
Мин. длительность импульса | 2 нс |
Модуль вектора ошибки (LTE) | — |
Относительный уровень мощности в соседнем канале (3GPP W-CDMA TM1 64 DPCH) | — |
Полоса частот ВЧ-модуляции внутреннего генератора модулирующих сигналов | 1,6 ГГц |
Полоса частот ВЧ-сигналов внешнего I/Q- модулятора | — |
Память для воспроизведения сигнала | Воспроизведение сигналов и режим реального времени |
Режим генератора модулирующего сигнала | Стандарт |
Фазокогерентная перестройка частоты | 1,6 ГГц |
Широкополосная внутриимпульсная ЛЧМ | Стандарт |
Функция дескрипторов импульсов (PDW) | Стандарт |
Документы
Описание
Опции | Описание |
N5194A-1EM | Move All Connectors to Rear Panel |
N5194A-1ED | Type-N (f) RF Output Connector |
N5194A-BB1 | Upgrade Baseband Generator to 1.6 GHz Bandwidth |
N5194A-BBM | Upgrade Baseband Generator Memory |
N5194A-1A7 | Calibration + Uncertainties + Guardbanding |
N5194A-A6J | ANSI Z540-1-1994 calibration |
N5194A-UK6 | Commercial Calibration Certificate with Test Data |
1CN106A | Handle kit 88.1mm H (2U) - two front handles, Palette 2015 |
1CM110A | Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015 |
1CP104A | Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015 |
N5194A-SSD | Additional removable solid state drive |
1CC131A | LVDS cable, 1.5m length |
1CC133A | 10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers |
N5194326A | Real-time Pulse Generation |
R-51B-001-3C | Extended Warranty - Return to Keysight - 3 years |
R-51B-001-5C | Extended Warranty - Return to Keysight - 5 years |
R-51B-001-7C | Extended Warranty - Return to Keysight - 7 years |
R-51B-001-10C | Extended Warranty - Return to Keysight - 10 years |
R-50C-011-3 | Calibration Plan - Return to Keysight - 3 years |
R-50C-011-5 | Calibration Plan - Return to Keysight - 5 years |
R-50C-011-7 | Calibration Plan - Return to Keysight - 7 years |
R-50C-011-10 | Calibration Plan - Return to Keysight - 10 years |
Модели
Модели | Описание |
N5194A-520 | Frequency Range, 50 MHz to 20 GHz |
