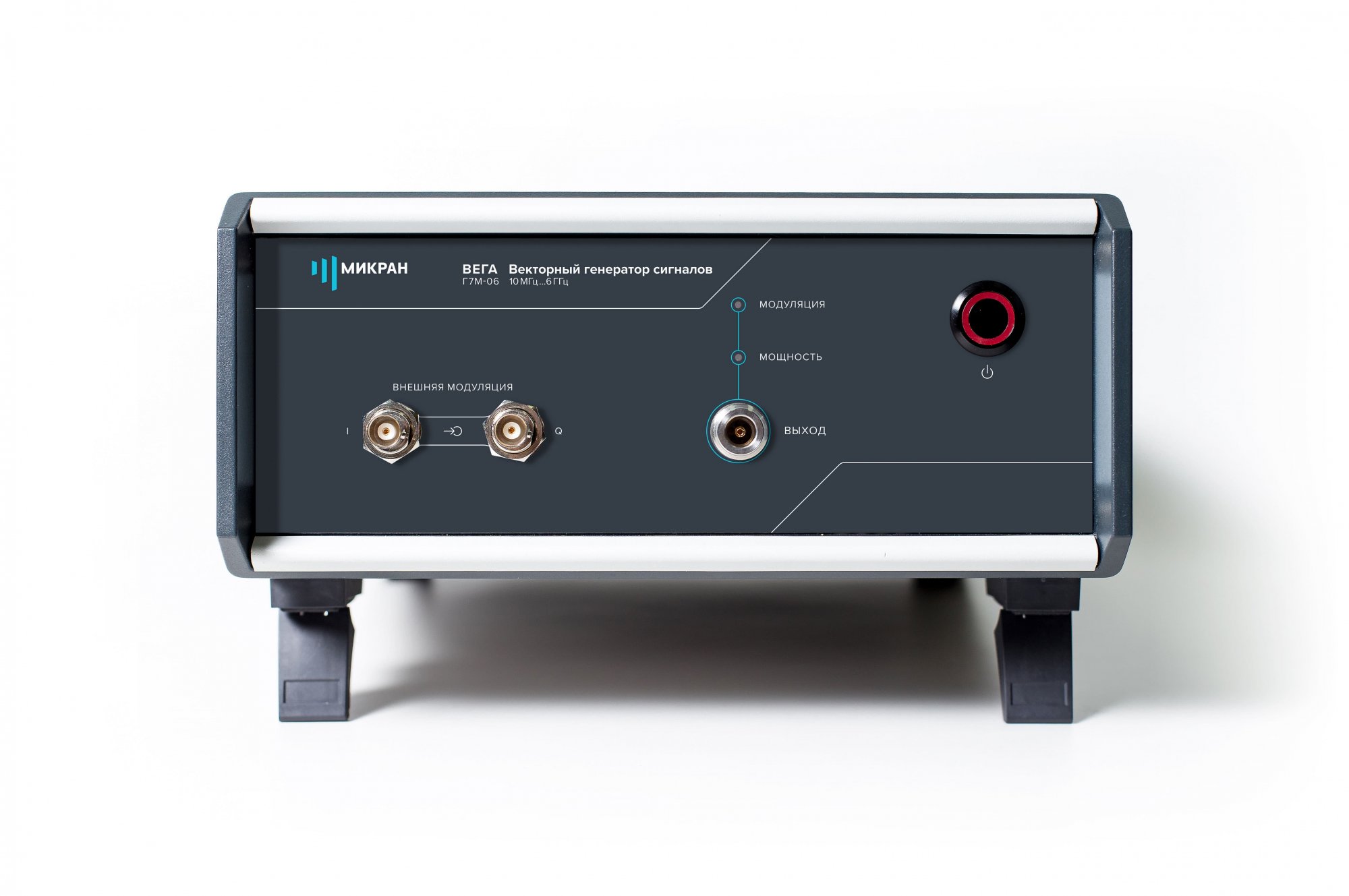

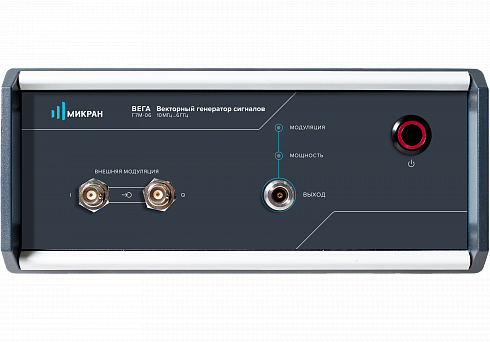

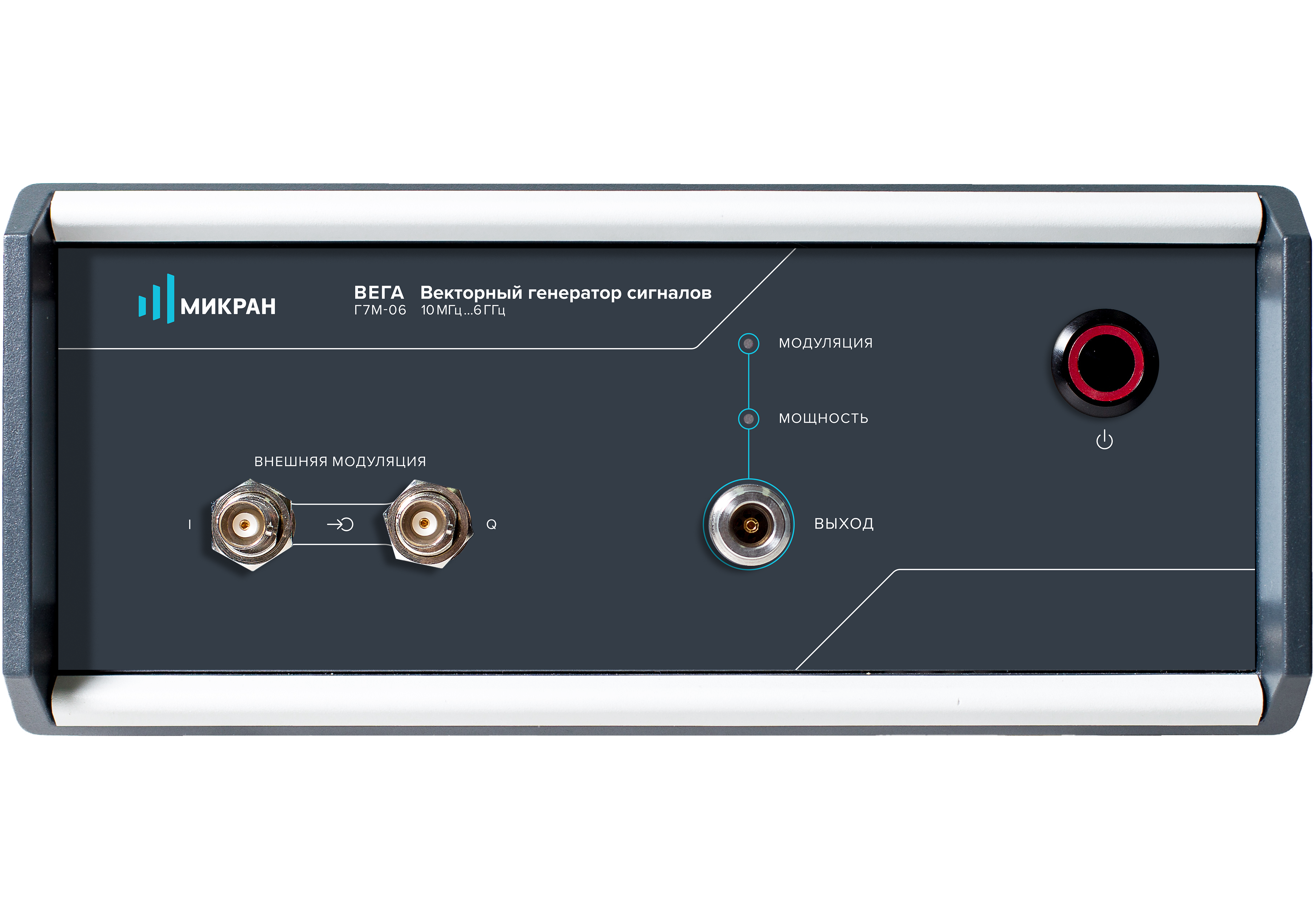

Генератор сигналов Г7М-06 предназначен для формирования непрерывных гармонических сигналов, а также сигналов с аналоговыми и цифровыми видами модуляции. Области применения генератора сигналов — исследование, настройка, контроль и испытание при производстве ВЧ- и СВЧ-устройств и оборудования, используемых в связи, радиолокации, приборостроении и измерительной технике. Управление генератором сигналов Г7М-06 осуществляется с внешнего персонального компьютера с установленным программным обеспечением «ВЕГА» через универсальные команды стандарта SCPI, что позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.
Основные возможности
Генератор сигналов может работать в режимах:
-
непрерывной генерации гармонического сигнала с фиксированной частотой и мощностью;
-
сканирования по частоте, мощности или произвольно заданному списку частот/мощностей;
-
непрерывной генерации модулированного сигнала;
-
непрерывной генерации модулирующих сигналов (I и Q)
Система синхронизации
В генераторе сигналов Г7М-06 возможна стабилизация частоты выходного сигнала от внешнего опорного генератора частотой 10, 50 или 100 МГц, а также возможна стабилизация частоты внешних устройств от сигнала 10 МГц внутреннего опорного генератора. Гибкая система цифровой синхронизации обеспечивает совместную работу генератора сигналов с внешними устройствами, что позволяет использовать генератор сигналов Г7М-06 в различных измерительных комплексах без разработки дополнительного программного обеспечения.

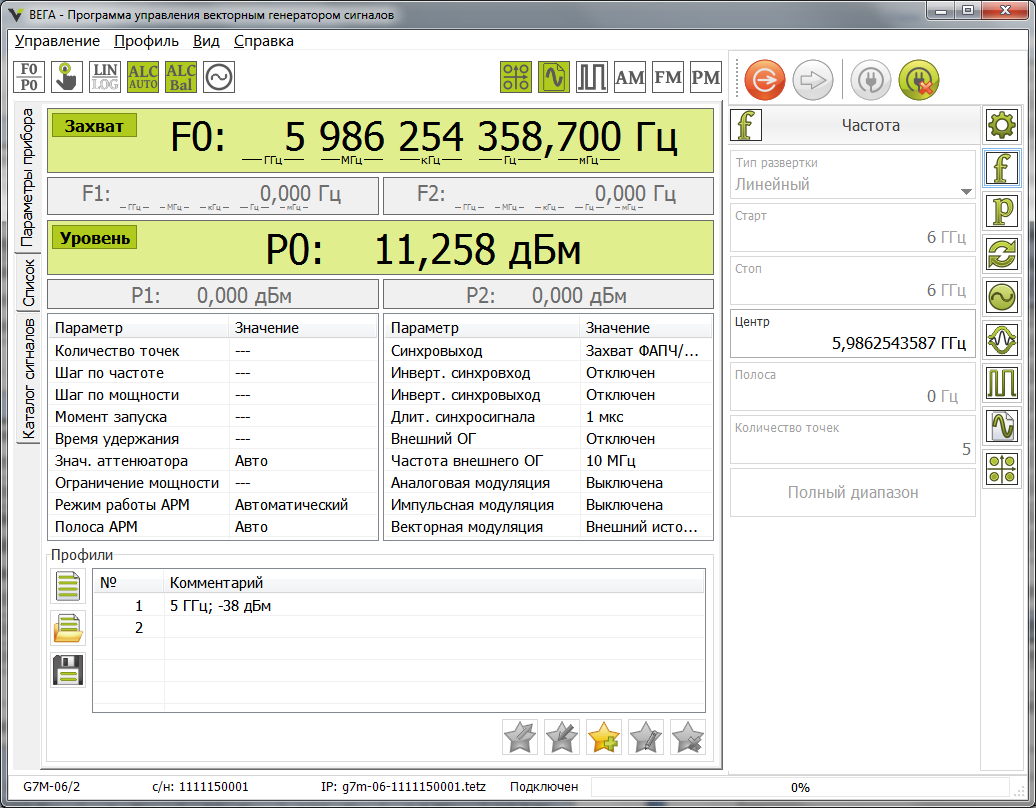

Программное обеспечение
Программное обеспечение «ВЕГА», используемое для управления генератором сигналов Г7М-06, обладает следующими достоинствами:
— удобный пользовательский интерфейс;
— широкие возможности установки параметров сигнала;
— возможность сохранения и загрузки профилей;
— каталог форм сигналов с возможностью создания последовательностей форм сигналов;
— редактор списка сканирования с возможностью его сохранения и загрузки;
— редактор пачек радиоимпульсов.
Встроенный генератор модулирующих сигналов (I и Q)
Двухканальный генератор используется в качестве
внутреннего источника модулирующих сигналов и позволяет:
— воспроизводить предварительно рассчитанные и сохраненные сигналы из памяти с частотой дискретизации до 125 МГц;
— воспроизводить последовательности сигналов из памяти (объединение нескольких сегметов сигнала с заданным числом повторений);
— вносить коррекции и искажения в модулирующие сигналы;
— формировать маркеры событий (маркеры определяются пользователем в процессе создания сигналов).
— Низкий уровень фазового шума −132 дБн/Гц на отстройке 20 кГц от несущей 1 ГГц
— Возможности аналоговой модуляции: АМ, ЧМ, ФМ, ИМ
— Возможности пользовательской цифровой модуляции
— Встроенный генератор модулирующих сигналов
— Полоса модулированного сигнала на ВЧ 100 МГц
| Диапазон частот | 10 МГц …6 ГГц |
| Дискретность установки частоты выходного сигнала, Гц | 0,1 |
| Относительная погрешность установки частоты при работе от внутреннего опорного генератора | ± 1 × 10−6 |
| Время установления нового значения частоты, мс | < 2 |
| Диапазон установки уровня мощности выходного сигнала, дБм | −90…+12 |
| Дискретность установки мощности выходного сигнала, дБ | 0,01 |
| Относительный уровень гармонических составляющих при мощности выходного сигнала 10 дБм, дБн | < −35 |
| Относительный уровень негармонических составляющих, дБн | < −50 |
| Девиация ЧМ | 1 Гц ...10 МГц |
| Дискретность установки девиации ЧМ, Гц | 1 |
| Индекс ФМ, радиан | 0…3,14 |
| Дискретность установки индекса ФМ, радиан | 0,01 |
| Глубина АМ, % | 0…100 |
| Дискретность установки глубины АМ, % | 0,1 |
| Форма модулирующего сигнала | «синус», «пила», «треугольник», «меандр», «шум» |
| Частота модулирующего сигнала | 0,1 Гц …10 МГц * |
| Дискретность установки частоты модулирующего сигнала, Гц | 0,1 |
| Длительность фронта/среза огибающей радиоимпульса, нс | < 10 |
| Минимальная длительность импульса, нс | 20 |
| Подавление сигнала в паузе между импульсами, дБ | >50 |
| Источник импульсной модуляции | внутренний или внешний |
| Длительность импульса | 20 нс …9,99999998 с |
| Период повторения импульса | 40 нс …10 с |
| Дискретность установки длительности и периода повторения импульсов, нс | 10 |
| Количество импульсов в пачке радиоимпульсов | до 255 |
| Источник модулирующих сигналов (I и Q) | внутренний, внешний, сумма |
| Полоса сигнала на ВЧ (I+Q), МГц | до 200 |
| Входное сопротивление, Ом | 50 |
| Допустимый уровень сигнала, Вп-п | 0,5 |
| Коррекция постоянного смещения, мВ | ± 100 с шагом 0,1 |
| Число каналов | 2 (I и Q) |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации | 100 Гц …125 МГц |
| Опции | Описание |
| 01Р | Соединитель тип III (розетка) |
| 11Р | Соединитель тип N (розетка) |
| Модели | Описание |
| Г7М-06/1 | Генератор сигналов векторный, 0,01…6 ГГц с опцией «01Р» |
| Г7М-06/2 | Генератор сигналов векторный, 0,01…6 ГГц с опцией «11Р» |
