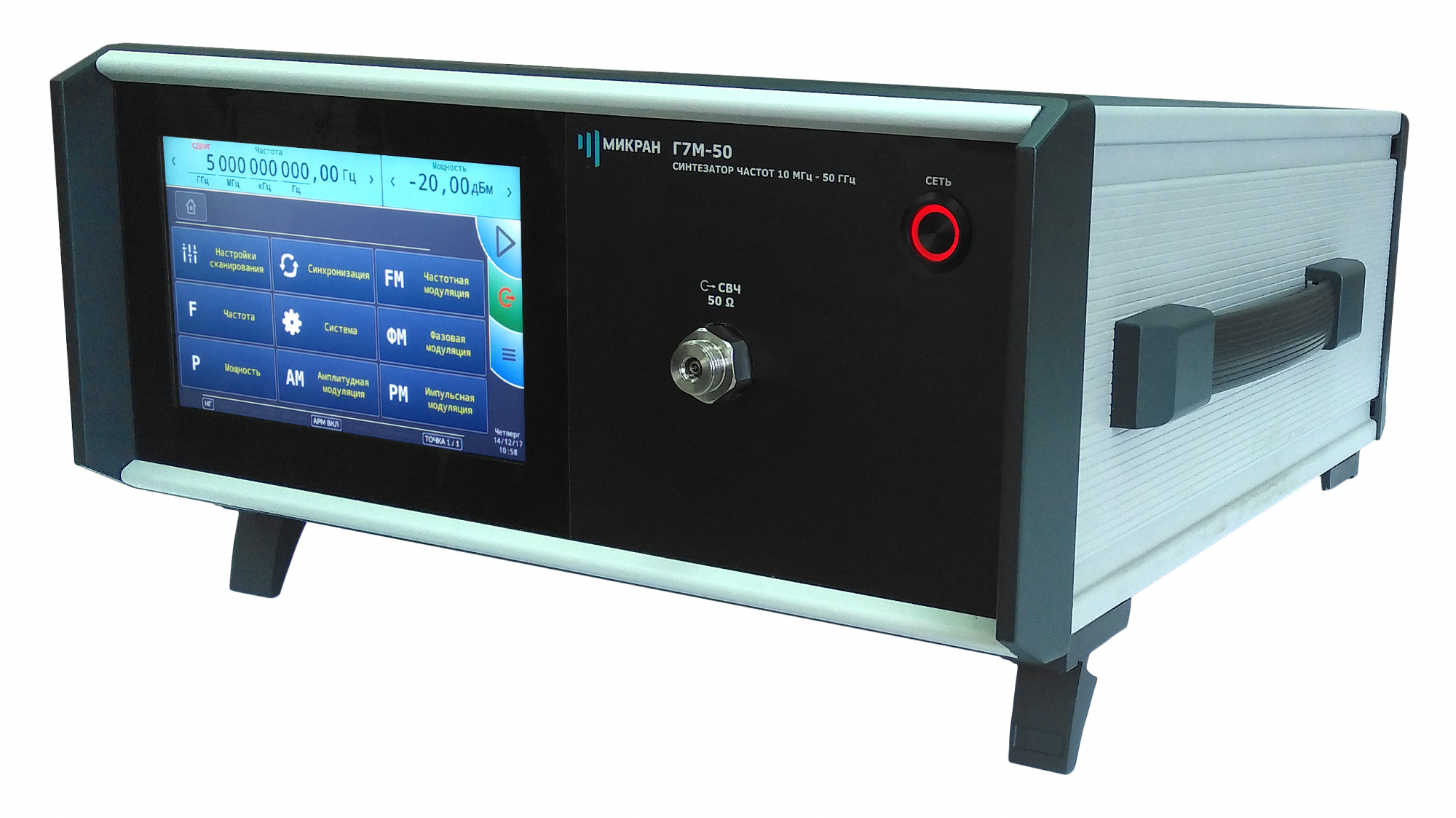

Синтезатор частот Г7М-50 предназначен для формирования непрерывных гармонических сигналов и сигналов с аналоговыми видами модуляции (АМ, ЧМ, ФМ, ИМ) в диапазоне от 10 МГц до 50 ГГц. Область применения синтезатора – исследование, настройка, испытания и контроль при производстве устройств ВЧ и СВЧ, используемых в радиоэлектронике, связи, радиолокации и измерительной технике. Синтезатор Г7М-50 управляется через сенсорный экран с помощью встроенного программного обеспечения или через интерфейс Ethernet с помощью системы SCPI команд.
Базовый комплект поставки
1) Синтезатор частот
2) Кабель питания
3) Эксплуатационная документация
4) Транспортировочный кейс
Режимы работы
- Непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью.
- Шаговое сканирование по частоте, мощности.
- Шаговое одновременное сканирование по частоте и мощности.
- Сканирование по списку частот и мощностей.
Стабилизация частоты
Синтезатор Г7М-50 позволяет стабилизировать частоту выходного сигнала от внешнего опорного генератора частотой 10 МГц и стабилизировать частоту внешних устройств, формируя опорные частоты 10 и 100 МГц.Управление режимами регулировки мощности
«АРМ включен»Режим с включенной автоматической регулировкой мощности (АРМ) обеспечивает высокую стабильность уровня выходной мощности.
«АРМ выключен»
Режим с выключенной автоматической регулировкой мощности обеспечивает максимальную глубину амплитудной модуляции и минимальную длительность импульса при импульсной модуляции.
Цифровая синхронизация
Гибкая система цифровой синхронизации позволяет оптимальным образом наладить взаимодействие синтезатора с внешними устройствами и обеспечивает возможность использования синтезатора в различных измерительных схемах без разработки дополнительного программного обеспечения.
— Диапазон регулировки мощности выходного сигнала от −90 до +13 дБм
— Аналоговая модуляция АМ, ЧМ, ФМ, ИМ
— Низкий уровень фазового шума
— Управление с помощью сенсорного экрана
| Диапазон частот выходного сигнала |
10 МГц ...50 ГГц |
| Дискретность установки частоты выходного сигнала, Гц |
0,1 |
| Относительная погрешность установки частоты выходного сигнала |
± 5 × 10−7 |
| КСВН выхода СВЧ | < 2,0 |
| Уровень гармоник выходного сигнала, дБн | < −30 |
| Уровень субгармоник и комбинационных составляющих выходного сигнала, дБн |
< −40 |
| Уровень негармонических составляющих выходного сигнала, дБн | < −40 |
|
Ослабление мощности выходного сигнала в паузе между импульсами, дБ |
> 60 |
| Относительная погрешность установки длительности и периода повторения выходных радиоимпульсов | ± 10 % |
| Максимальный коэффициент амплитудной модуляции в линейном режиме | 99 % |
| Погрешность установки коэффициента амплитудной модуляции при частоте модулирующего синусоидального сигнала 100 Гц и мощности выходного сигнала 0 дБм | ± 10 % |
| Неравномерность коэфф. амплитудной модуляции в диапазоне частот модулирующего синусоидального сигнала, дБ | < 3 |
| Относ. погрешность установки девиации частоты при модулирующем синусоидальном сигнале 1 кГц | ± 10 % |
| Диапазон частот модулирующего синусоидального сигнала, кГц | 0...100 |
| Неравномерность девиации частоты в диапазоне частот модулирующего синусоидального сигнала, дБ | < 3 |
| Относ. погрешность установки девиации фазы при модулирующем синусоидальном сигнале 1 кГц | ± 10 % |
| Диапазон частот модулирующего синусоидального сигнала, кГц | 0...10 |
| Неравномерность девиации фазы в диапазоне частот модулирующего синусоидального сигнала, дБ | < 3 |
| Опции | Описание |
| АМП | Наличие опции «АМП» позволяет формировать: — сигналы с амплитудной модуляцией в линейном и экспоненциальном режимах; — сигналы с частотной или фазовой модуляцией. |
| ИМП | Наличие опции «ИМП» позволяет формировать сигналы с импульсной модуляцией от внешнего или внутреннего генератора импульсов. |
