При построении индивидуальной измерительной системы всегда обязательно приобретается базовый блок HM8001-2 и минимально один из модулей, например, генератор HM8030-6. Базовый блок HM8001-2 обеспечивает питание до двух модулей постоянным напряжением, обладает электронной стабилизацией, имеет гальваническую развязку от сети питания и защиту от короткого замыкания. В составе блока используется трансформатор с защитой от перегрева.Наращиваемая архитектура модульной системы позволяет совмещать до 5 модулей серии в единую систему и/или менять встраиваемые модули в зависимости от измерительной задачи.

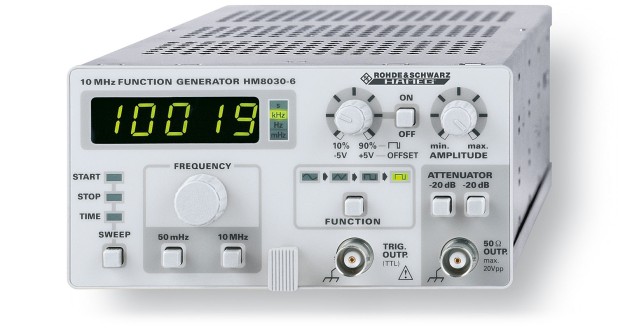

Генераторы сигналов HM8030-6 Rohde & Schwarz формирует стандартные формы электромагнитных колебаний, электромагнитные колебания с различными видами модуляции и произвольной формы. Область применения генератора HM8030-6 Rohde & Schwarz и измерительной системы HM8000 Rohde & Schwarz – образовательные учреждения, ремонт и сервис измерительных приборов и радиоаппаратуры.
| Модель | Функцинальный генератор HM8030-6 | |||||
| Режим работы |
Синус - прямоугольник - треугольник - постоянное значение - свободно здавемый импульс, внутренняя развертка, или внешняя ЧМ, с или без смещения по постоянному знчеию |
|||||
| Частота | Полный диапазон | регулировка перменной частоты | Частотная стабильность | |||
|
0,05 Гц . . . 10 МГц (8 десятков шагов) |
от x0,09 до x1,1 (12:1) |
<0,5%/h или 0,8%/24ч при постоянной температура окружающей среды (среднее значение настройки по частоте) |
||||
| Характеристика формы сигнала | ||||||
| Искажение синуса | 0,05 Гц ... 1 MГц: | 1 MГц ... 10 MГц | ||||
| не более 0,5% | не более 5% | |||||
| Фронт прямоугольной волны | 15 нс (тип.) | |||||
| величина уровня сигнла | 1 В | |||||
|
Перегрузка (выход заканчивается 50 Ω) |
<5% | |||||
| Нелинейность триугольника | < 1% (при 100 кГц) | |||||
| Дисплей | ||||||
| Частота | 5 делений, 7 сегментов LED; 8 x 5 мм каждый | |||||
| Погрешность | до 5Гц | от 5 Гц до 10 MГц | ||||
| ±(3% + 3 деление) | ±(5x10-5 + 1 деление) | |||||
| LED-индикация | мГц, Гц, кГц или с | |||||
| Выходные параметры | ||||||
| Сигнал | проверка КЗ | |||||
| Сопротивление | 50 Ω | |||||
| Выходное напряжение | при 50Ω | при ХХ | ||||
| 10 Впп | 20 Впп | |||||
| Импульсное выходное напряжение | при 50Ω: | при ХХ | ||||
| 5 Впп | 10 Впп | |||||
| Ослабление | макс. 60 дБ | |||||
| Два шага | 20 дБ ±0,2 дБ каждый | |||||
| Диапазон | 0 ... 20 дБ | |||||
|
неравномерноть амплитуды (синус./треугольн.) |
0.05 Гц ... 0.5 MГц | 0.5 MГц ... 10 MГц | ||||
| не более 0.2 дБ | не более 2.0 дБ | |||||
|
Смещение напряжения: (вкл/выкл, иключая импульсные функц.) |
смещение при 50 Ω: | смещение при ХХ | ||||
| не более ±2.5В | не более ±5В | |||||
| Выходной триггер | Примоугольный импульс синхронизации | |||||
| +5В/TTL | ||||||
| вход ЧМ | (VCF, BNC на лицевой панели HM8001-2 и опции HO801) | |||||
| Изменение частоты | 1 : 100 | |||||
| Входное сопротивление | 6кΩ II 25 пФ | |||||
| Защита от перегрузки | не более ±30В | |||||
| Внутреннее свипирование | ||||||
| Скорость свипирования | 20мс ... 15с | |||||
| диапазон свипирования | 1 : 100 | |||||
| Основная информация | ||||||
| Рабочая температура | +5°C . . . +40°C | |||||
| Температура хранения | –20°C . . . +70°C | |||||
| Влажность | 5% . . . 80% (без конденсации) | |||||
|
Напряжение питания (от HM8001-2) |
+5В/200мA,+16В/300мA, –16В/250мA (∑= 9,8 В) | |||||
| Рагмеры (без 22-pin соединителя): | Д x В x Ш | Вес | ||||
| 135 x 68 x 228 мм | 0,80 кг | |||||
| Аксессуары | Описание |
| HZ22 | Сквозная оконечная нагрузка, 50 Ом |
| HZ20 | Переходник BNC/штекер 4 мм |
