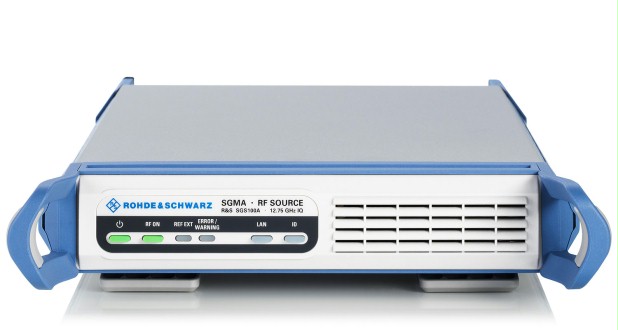

Компактный генератор СВЧ-сигналов Rohde&Schwarz SGS100A от 1 МГц до 12,75 ГГц
Подробнее
Описание
R&S®SGS100A - это ВЧ-источник, разработанный согласно требованиям автоматизированных тестовых систем. Генератор может выступать и в качестве источника модулирующих сигналов (CW), и в качестве векторного генератора сигналов с встроенным I/Q-модулятором. Благодаря диапазону частот до 12,75 ГГц версия векторного генератора сигналов поддерживает все основные цифровые стандарты. CW-версию можно использовать как универсальный гетеродин, а также для испытаний в условиях помех согласно стандартам мобильной радиосвязи.
Ключевые факты:
- Самый компактный полнофункциональный генератор сигналов на рынке, малогабаритная конструкция для интеграции системы
- Обеспечивает высокую пропускную способность благодаря очень быстрой установке частоты и уровня (280 мкс, тип.) через интерфейс PCIe
- Превосходные ВЧ-характеристики в компактном устройстве
- Максимальный выходной уровень +22 дБмВт (тип.) для компенсации потерь в установке
- Замкнутый контур АРУ в режимах CW и I/Q для высочайшей воспроизводимости уровня
- Высокая выходная частот до 12,75 ГГц для широкого спектра применений
- Неизнашиваемый электронный аттенюатор для высокой надежности
- Высокая экономическая эффективность благодаря низким первоначальным затратам и низкой стоимости владения
Характеристики
| Частота | ||
| Диапазон частот | с опцией R&S®SGS-B106 | от 1 МГц до 6 ГГц |
| с опциями R&S®SGS-B106 и R&S®SGS-B112 | от 1 МГц до 12,75 ГГц | |
| с опцией R&S®SGS-B106V |
от 80 МГц до 6 ГГц (режим I/Q) от 1 МГц до 6 ГГц (режим CW) |
|
| с опциями R&S®SGS-B106V и R&S®SGS-B112V |
от 80 МГц до 12,75 ГГц (режим I/Q) от 1 МГц до 12,75 ГГц (режим CW) |
|
| Время установки | при дистанционном управлении через разъем PCIe | <500 мкс |
| Входная частота для внешнего опорного сигнала | 10 МГц, 13 МГц, 100 МГц, 1000 МГц | |
| Уровень | ||
| Номинальный диапазон уровня сигнала | от –10 дБмВт до +15 дБмВт (PEP)1) | |
| с опцией R&S®SGS-B26 | от –120 дБмВт до +15 дБмВт (PEP)1) | |
| Погрешность уровня | Характеристика настройки: AUTO; диапазон температур от +18 °C до +33 °C | |
| 1 МГц ≤ f ≤ 3 ГГц | < 0,5 дБ | |
| 3 ГГц < f ≤ 12,75 ГГц | < 0,9 дБ | |
| КСВН выходного импеданса в 50-омной системе |
во всем диапазоне частот, характеристика настройки: AUTO |
< 2,0 |
|
во всем диапазоне частот, с опцией R&S®SGS-B26 |
< 1,8 | |
| Время установки |
при дистанционном управлении через разъем PCIe, характеристика настройки: AUTO |
<500 мкс |
| Спектральная чистота | ||
| Гармонические составляющие | уровень ≤ 8 дБмВт, CW, функция I/Q wideband выключена | <–30 дБн |
| Негармонические составляющие | уровень > –10 дБмВт 2), отстройка от несущей > 10 кГц, f ≤ 1,5 ГГц | <–76 дБн |
| Субгармонические составляющие |
уровень > –10 дБмВт 2), f ≤ |
<–76 дБн |
| Широкополосный шум | 1 МГц ≤ f ≤ 6 ГГц и отстройка от несущей 10 МГц, 6 ГГц < f ≤ 12,75 ГГц и отстройка от несущей 30 МГц, режим AUTO, уровень > 5 дБмВт, полоса измерения 1 Гц, CW | <–145 дБн |
| Однополосный фазовый шум | отстройка от несущей 20 кГц, полоса измерения 1 Гц | |
| f = 1 ГГц | <–126 дБн, –130 дБн (тип.) | |
| f = 10 ГГц | <–106 дБн, –110 дБн (тип.) | |
| I/Q-модуляция | ||
| Полоса I/Q-модулятора (ВЧ) | 100 МГц < f ≤ 2,5 ГГц, I/Q wideband | 40 % от частоты несущей |
| 2,5 ГГц < f ≤ 6 ГГц, I/Q wideband | 1 ГГц | |
| Вектор ошибок | измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 кГц | |
| f > 80 МГц, СКЗ | < (0,4 % + 0,2 % × f/ГГц) | |
| ACLR | WCDMA 3GPP FDD, TM 1/64 | > 67 дБ, 69,5 дБ (изм.) |
| Режим обхода генератора модулирующего сигнала | ||
| Диапазон частот | 1 МГц ≤ f ≤ 80 МГц | |
| Номинальный диапазон уровня сигнала | от –5 дБмВт до +15 дБмВт | |
| с опцией R&S®SGS-B26 | от –120 дБмВт до +15 дБмВт | |

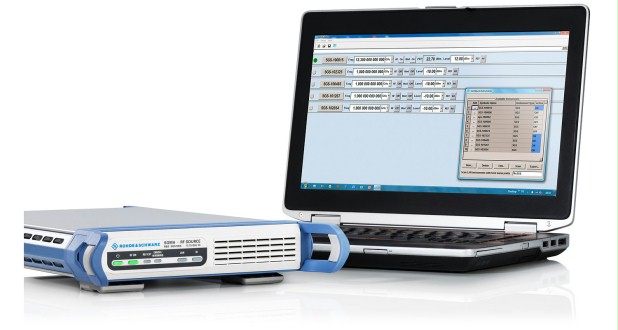

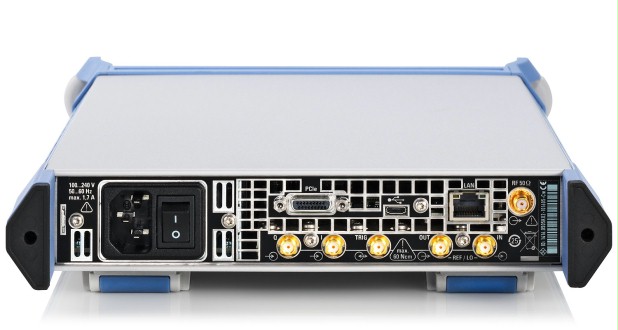

| Дистанционное управление |
с использование драйвера прибора |
PCIe (одна линия) |
| с использованием SCPI 1999.5 или совместимых наборов команд | Ethernet (TCP/IP) 10/100/1000BaseT | |
| с использованием SCPI 1999.5 или совместимых наборов команд | USB 2.0 | |
| Общие данные | ||
| Потребляемая мощность | 70 Вт (изм.) | |
| Габаритные размеры | Ш × В × Г |
250 × 52,5 × 401 мм (9,84 × 2,07 × 15,79 дюйма) 1 HU, ½ ширина 19-дюймовой стойки |
| Масса | полностью оснащенный | 4,0 кг (8,82 фунта) |
1) PEP = мощность на пиках огибающей.
2) > 0 дБмВт для приборов без электронного ступенчатого аттенюатора R&S®SGS-B26.
Документы
Описание
| Опции | Описание |
| R&S® SGS-B26 | Electronic Step Attenuator |
| R&S® SGS-B1 | Reference Oscillator OCXO |
| R&S® SGS-K22 | Pulse Modulation |
| R&S® SGS-K90 | Phase Coherent Input/Output |
| R&S® ZZA-KN20 | 19" Rack Adapter (for two 1 HU instruments next to each other), suitable for installation of two R&S®SGMA instruments |
| R&S® ZZA-KN21 | 19" Rack Adapter (for one instrument and spacing module) |
| R&S® SGU-Z3 | Cable Kit R&S®SGU100A to R&S®SGS100A (side-by-side) |
| R&S® SGU-Z4 | Connection Kit R&S®SGU100A to R&S®SGS100A |
| R&S® SGS-Z8 | R&S®SGMA Adapter |
Модели
| Модели | Описание |
| R&S SGS-B106 | SGMA RF Source от 1 МГц до 6 ГГц, CW (без модуляции) |
| R&S SGS-B106V | SGMA RF Source от 1 МГц до 6 ГГц, I/Q (с векторной модуляцией) |
| R&S SGS-B112 | SGMA RF Source Расширение диапазона частот до 12,75 ГГц, CW Требуется R&S SGS-B106. |
| R&S SGS-B112V | SGMA RF Source Расширение диапазона частот до 12,75 ГГц, IQ Требуется R&S SGS-B106V. |
