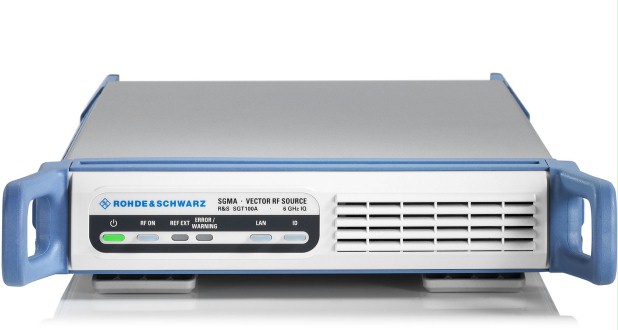

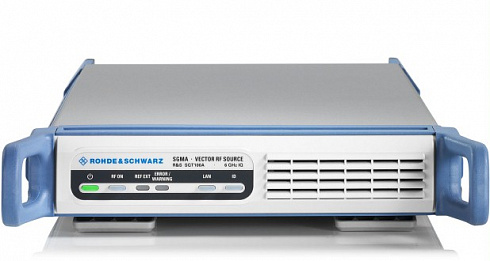

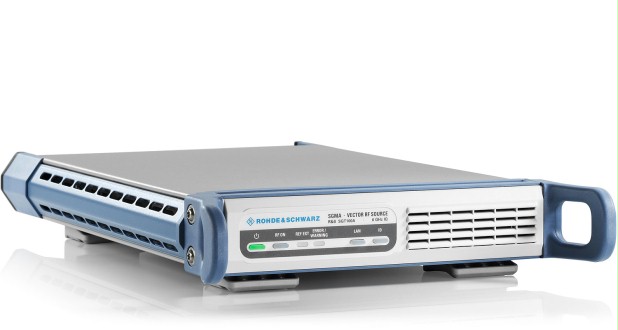

Компактный векторный генератор СВЧ-сигналов Rohde&Schwarz SGT100A от 1 МГц до 6 ГГц
Подробнее
Описание
R&S®SGT100A — векторный генератор ВЧ-сигналов с встроенным генератором модулирующих сигналов. Он оптимизирован для использования на производстве и в автоматизированных системах.
Разработанный как быстрое и компактное, экономящее пространство решение прибор обеспечивает максимальную скорость для оптимизации пропускной способности и подходит для любой испытательной системы.
Основная область применения генератора R&S®SGT100A — автоматизированные среды. Основные отличительные особенности прибора — высокая скорость и компактная конструкция.
R&S®SGT100A — первый векторный генератор сигналов высотой 1 HU и шириной ½ 19" с диапазоном частот до 6 ГГц и встроенным генератором модулирующих сигналов. ВЧ-цепь оптимизирована для самого быстрого переключения частоты и уровня. В полосе модулирующего сигнала режим многосегментного сигнала помогает быстро переключаться между различными испытательными сигналами.
Несмотря на компактность, генератор R&S®SGT100A обладает превосходными ВЧ-характеристиками (например, качество сигнала и точность установки уровня), которые соответствуют параметрам приборов высокого класса большего размера. Максимальный уровень на выходе, воспроизводимость уровня и превосходное значение EVM — основные характеристики для производственной среды.

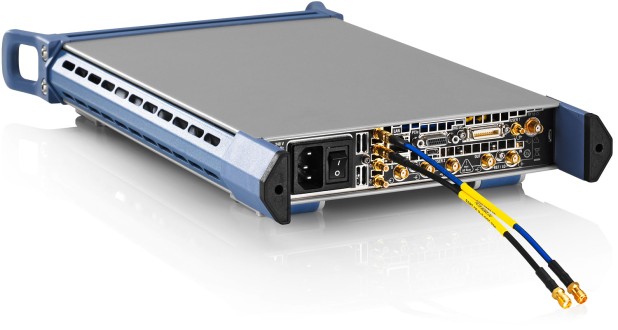

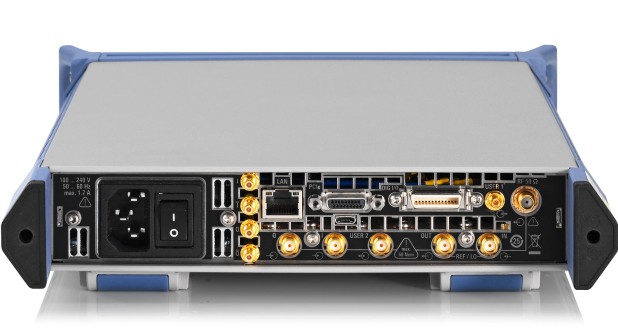

Оснащенный интерфейсами ЛВС, USB и PCIe генератор R&S®SGT100A поддерживает дистанционное управление испытательным оборудованием в автоматизированных системах.
Ключевые факты:
- Самый быстрый векторный генератор сигналов с временами переключения частоты и уровня 240 мкс (тип.) для оптимизированной пропускной способности на производстве
- Самый компактный автономный векторный генератор сигналов с диапазоном частот до 6 ГГц со встроенным генератором модулирующих сигналов (1 HU, ½ 19")
- Встроенный генератор модулирующих сигналов с полосой I/Q-модуляции до 240 МГц (на ВЧ) и с поддержкой всех современных цифровых стандартов, включая IEEE 802.11ac
- Превосходные ВЧ-характеристики для EVM и ACLR
- Простая генерация сигналов согласно цифровым стандартам, таким как LTE и LTE-Advanced с использованием ПО для имитации R&S®WinIQSIM2™
- Идеальное расширение для прибора R&S®SMW200A в системах MIMO с более чем двумя приемными антеннами
Характеристики
| Частота | ||
| Диапазон частот | режим CW и режим I/Q | от 1 МГц до 3 ГГц |
|
с опцией R&S®SGT-KB106 режим CW и режим I/Q |
от 1 МГц до 6 ГГц |
|
| Время установки | при дистанционном управлении через разъем PCIe | <500 мкс |
| Входная частота для внешнего опорного сигнала | в R&S®SGT100A | 10 МГц, 13 МГц, 100 МГц, 1000 МГц |
| Уровень | ||
| Номинальный диапазон уровня сигнала | от –120 дБмВт до +17 дБмВт (PEP) (мощность на пике огибающей) | |
| Время установки | при дистанционном управлении через разъем PCIe, характеристика настройки: AUTO | <500 мкс |
| Спектральная чистота | ||
| Гармонические составляющие | уровень ≤ 8 дБмВт, CW, функция I/Q wideband выключена | <–30 дБн |
| Негармонические составляющие | уровень > –10 дБмВт, отстройка от несущей > 10 кГц, f ≤ 1,5 ГГц | <–76 дБн |
| Широкополосный шум | отстройка от несущей 10 МГц, уровень > 5 дБмВт, полоса измерения 1 Гц, CW | <–145 дБн |
| Однополосный фазовый шум | отстройка от несущей 20 кГц, полоса измерения 1 Гц | |
| f = 1 ГГц | < –126 дБн; –133 дБн (тип.) | |
| f = 6 ГГц | < –110 дБн; –117 дБн (тип.) | |
| Импульсная модуляция | дополнительно, с опцией R&S®SGT-K22 | |
| Отношение уровней включения/выключения | > 80 дБ | |
| Минимальная длительность импульса | с использованием встроенного импульсного генератора | 20 нс |
| I/Q-модуляция | ||
| Полоса I/Q-модулятора (ВЧ) |
с использованием внешнего аналогового сигнала 100 МГц < f ≤ 2,5 ГГц, режим I/Q wideband 2,5 ГГц < f ≤ 6 ГГц, режим I/Q wideband |
20 % от несущей 1 ГГц |
|
с использование встроенного источника модулирующих сигналов с опцией R&S®SGT-K521 с опциями R&S®SGT-K521 и R&S®SGT-K522, с опциями R&S®SGT-K521, R&S®SGT-K522 и R&S®SGT-K523 |
60 МГц 120 МГц 160 МГц 240 МГц |
|
| Длительность сигнала | с шагом, равным одному отсчету | от 1 отсчета до 32 млн отсчетов |
| с опцией R&S®SGT-K511 | от 1 отсчета до 256 млн отсчетов | |
| с опциями R&S®SGT-K511 и R&S®GT-K512 | от 1 отсчета до 1 млрд отсчетов | |
|
Время переключения сигнала в режиме многосегментного сигнала |
Тактовая частота 50 МГц (внешний запуск, без изменения тактового сигнала) | 5 мкс (изм.) |
| Разрешение отсчетов | эквивалентно ЦАП | 16 бит |
| ACLR | WCDMA 3GPP FDD, TM 1-64 | > 68 дБ; 71 дБ (тип.) |
| EVM | IEEE 802.11ac, 160 МГц, MCS 9 | 0,4 % (тип.) |
| Поддерживаемые стандарты с R&S®WinIQSIM2™TM | с дополнительными опциями | EUTRA/LTE, LTE-Advanced, 3GPP FDD, включая. HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, CDMA2000®/1xEV-DO, TETRA, IEEE 802.11a/b/g/n/p/ac, IEEE 802.16, Bluetooth®, NFC, DVB-H/DVB-T, DAB/T-DMB, GPS, Galileo, ГЛОНАСС, BeiDou |
| Дистанционное управление | PCIe (одна линия), Ethernet (TCP/IP) 10/100/1000BaseT, USB 2.0 | |
| Общие данные | ||
| Потребляемая мощность | 65 Вт (изм.) | |
| Габаритные размеры | Ш × В × Г, каждый блок |
250 × 52,5 × 401 мм (9,84 × 2,07 × 15,79 дюйма) 1 HU, ширина стойки ½ 19“ |
| Масса | полностью оснащенный, каждый блок | 4,0 кг (8,82 фунта) |
| Рекомендуемый межкалибровочный интервал | Работа 40 ч/нед в полном диапазоне номинальных условий окружающей среды | 3 года |
Документы
Описание
| Опции | Описание |
| R&S® SGT-B1 | Reference Oscillator OCXO |
| R&S® SGT-B88 | Extension Unit |
| R&S® SGT-K22 | Pulse Modulation |
| R&S® SGT-K90 | Phase Coherent Input/Output |
| R&S® SGT-K18 | Digital Baseband Connectivity |
| R&S® SGT-K16 | Differential Analog I/Q Outputs |
| R&S® SGT-K510 | ARB Baseband Generator, 32 Msample, 60 MHz RF bandwidth |
| R&S® SGT-K511 | ARB Memory Extension to 256 Msample |
| R&S® SGT-K512 | ARB Memory Extension to 1 Gsample |
| R&S® SGT-K521 | ARB Bandwidth Extension to 120 MHz RF bandwidth |
| R&S® SGT-K522 | ARB Bandwidth Extension to 160 MHz RF bandwidth |
| R&S® SGT-K523 | ARB Bandwidth Extension to 240 MHz RF bandwidth |
| R&S® SGT-K540 | Envelope Tracking |
| R&S® SGT-K541 | AM/AM AM/PM Predistortion |
| R&S® SGT-K543 | Envelope ARB |
| R&S® SGT-K62 | Additive White Gaussian Noise (AWGN) |
| R&S® SGT-K240 | GSM/EDGE |
| R&S® SGT-K241 | EDGE Evolution |
| R&S® SGT-K242 | 3GPP FDD |
| R&S® SGT-K244 | GPS |
| R&S® SGT-K246 | CDMA2000® incl. 1xEV-DV |
| R&S® SGT-K247 | 1xEV-DO Rev. A |
| R&S® SGT-K249 | IEEE 802.16 |
| R&S® SGT-K250 | TD-SCDMA |
| R&S® SGT-K251 | TD-SCDMA Enhanced BS/MS Tests |
| R&S® SGT-K252 | DVB-H |
| R&S® SGT-K253 | DAB/T-DMB |
| R&S® SGT-K254 | IEEE 802.11a/b/g/n |
| R&S® SGT-K255 | EUTRA/LTE |
| R&S® SGT-K260 | Bluetooth® EDR |
| R&S® SGT-K261 | Multicarrier CW Signal Generation |
| R&S® SGT-K262 | Additive White Gaussian Noise (AWGN) |
| R&S® SGT-K266 | Galileo |
| R&S® SGT-K268 | TETRA Release 2 |
| R&S® SGT-K283 | 3GPP FDD HSPA/HSPA+ |
| R&S® SGT-K284 | EUTRA/LTE Release 9, enhanced features |
| R&S® SGT-K285 | EUTRA/LTE Release 10 (LTE Adanced) |
| R&S® SGT-K286 | IEEE 802.11ac |
| R&S® SGT-K287 | 1xEV-DO Rev. B |
| R&S® SGT-K289 | NFC A/B/F |
| R&S® SGT-K294 | GLONASS |
| R&S® SGT-K407 | BeiDou |
| R&S® SGT-K412 | LTE Release 11 + enhanced features |
| R&S® SGT-K413 | LTE Release 12 |
| R&S® SGT-K414 | OFDM Signal Generation |
| R&S® SGT-K415 | Cellular IoT (eMTC and NB-IoT) |
| R&S® SGT-K416 | DVB-S2/DVB-S2X |
| R&S® SGT-K417 | Bluetooth® 5.0 |
| R&S® SGT-K418 | Verizon 5GTF |
| R&S® SGT-K419 | LTE release 13/14 |
| R&S® SGT-K442 | IEEE 802.11ax |
| R&S® SGT-K444 | 5G NR |
| R&S® SGT-K200.71 | 50 Waveforms |
| R&S® SGT-K300 | Pulse Sequencing |
| R&S® SGT-K301 | Enhanced Pulse Sequencing |
| R&S® SGT-K350 | DFS Signal Generation |
| R&S® DCV-2.06 | Documentation of Calibration Values |
| R&S® ZZA-KN20 | 19" Rack Adapter, suitable for installation of two R&S®SGMA instruments (for two 1 HU instruments next to each other, only without R&S®SGT-B88 option) |
| R&S® ZZA-KN21 | 19" Rack Adapter (for one instrument and spacing module, only without R&S®SGT-B88 option) |
| R&S® ZZA-KN23 | 19" Rack Adapter (for one instrument and spacing module, with R&S®SGT-B88 option) |
| R&S® SGS-Z8 | SGMA Adapter (only without R&S®SGT-B88 option) |
| R&S® SGT-Z9 | SGT Adapter Cable Set |
| R&S® SMU-Z6 | Cable for connecting digital baseband interfaces |
Модели
| Модели | Описание |
| R&S SGT100A | Векторный генератор ВЧ-сигналов с встроенным генератором модулирующих сигналов (1 МГц - 3 ГГц) |
| R&S SGT-KB106 | Векторный генератор ВЧ-сигналов с встроенным генератором модулирующих сигналов (1 МГц - 6 ГГц) |
