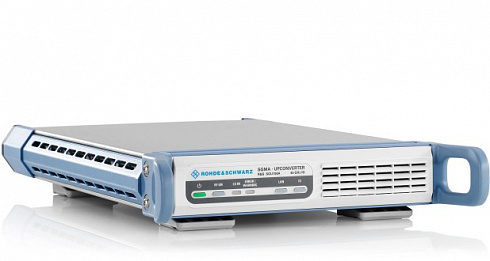

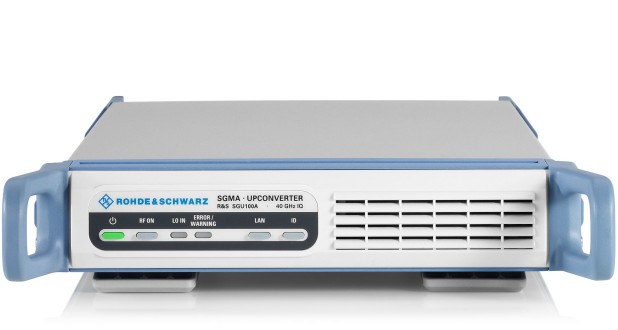

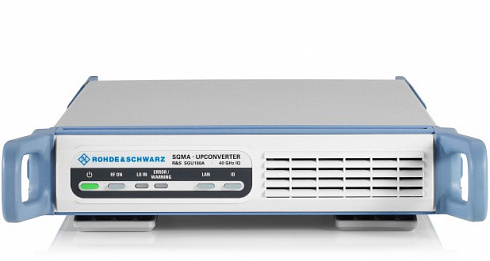

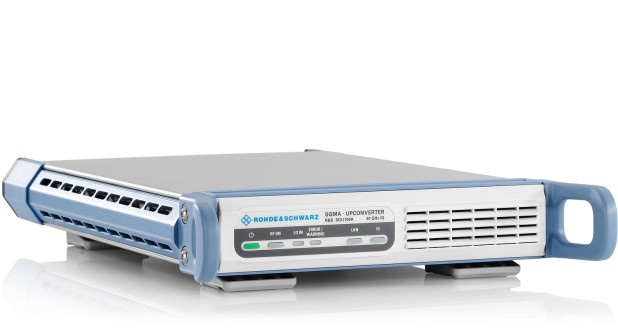

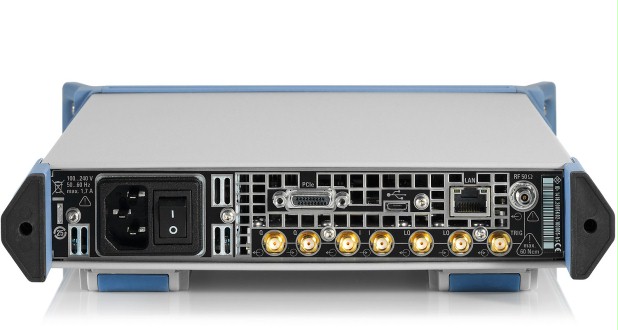

Повышающий преобразователь частоты Rohde&Schwarz SGU100A серии SGMA до 40 ГГц
Подробнее
Описание

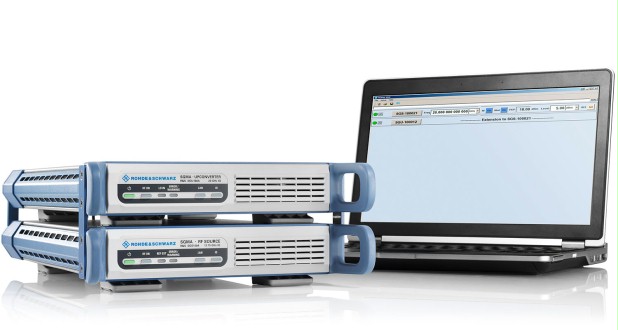

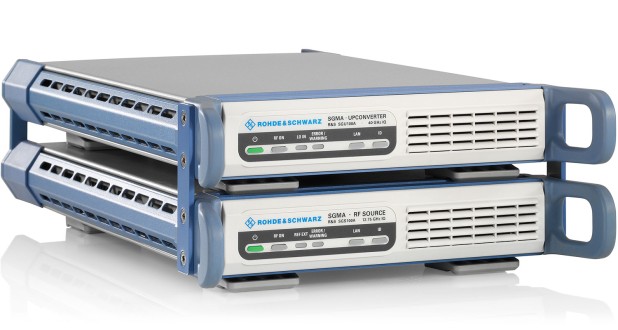

Преобразователь частоты R&S®SGU100A серии SGMA обеспечивает расширение диапазона частот до 40 ГГц. Объединенными генератором R&S®SGS100A и преобразователем R&S®SGU100A можно управлять как единым прибором и в режиме дистанционного управления, и в ручном режиме посредством ПО для ПК R&S®SGMA-GUI. В объединенных приборах имеются те же соединения, что и в отдельном генераторе R&S®SGS100A: один ВЧ-выход для всего диапазона частот и один аналоговый I/Q-вход для векторной модуляции. В этой установке задачи автоматически и прозрачно распределяются между двумя приборами. Поэтому у пользователя создается впечатление, что он управляет одним прибором, а не двумя.
Оснащенный преобразователем R&S®SGU100A генератор R&S®SGS100A работает во всем диапазоне частот от 10 МГц до 40 ГГц без модуляции и от 80 МГц до 40 ГГц с векторной модуляцией.
Ключевые факты:
- Расширение диапазона частот до 40 ГГц с преобразователем частоты R&S®SGU100A
- Два прибора в одном: ВЧ-выход для всего диапазона частот
- Безупречное объединение с имеющимися интерфейсами пользователя
- Наименьший форм-фактор и энергопотребление на рынке
- Высокие характеристики вплоть до СВЧ
Характеристики
| Краткие технические характеристики | ||
| Частота | ||
| Диапазон частот | с опцией R&S®SGS-B106 | от 1 МГц до 6 ГГц |
| с опциями R&S®SGS-B106 и R&S®SGS-B112 | от 1 МГц до 12,75 ГГц | |
|
с опциями R&S®SGS-B106 и R&S®SGS-B112 плюс R&S®SGU100A с опцией R&S®SGU-B120 |
от 10 МГц до 20 ГГц | |
|
с опциями RS®SGS-B106 и R&S®SGS-B112 плюс R&S®SGU100A с опцией R&S®SGU-B120 и опцией R&S®SGU-B140 |
От 10 МГц до 40 ГГц | |
| с опцией R&S®SGS-B106V | от 80 МГц до 6 ГГц | |
| с опциями R&S®SGS-B106V и R&S®SGS-B112V | от 80 МГц до 12,75 ГГц | |
|
с опциями R&S®SGS-B106V и R&S®SGS-B112V плюс R&S®SGU100A с опцией R&S®SGU-B120V |
от 80 МГц до 20 ГГц | |
|
с опциями R&S®SGS-B106V и R&S®SGS-B112V плюс R&S®SGU100A с опцией R&S®SGU-B120V и R&S®SGU-B140V |
от 80 МГц до 40 ГГц | |
| Время установки | при дистанционном управлении через разъем PCIe | |
| отдельный R&S®SGS100A | <500 мкс | |
| R&S®SGS100A в сочетании с R&S®SGU100A | < 2 мс | |
| Входная частота для внешнего опорного сигнала | в R&S®SGS100A | 10 МГц, 100 МГц, 1000 МГц |
| Уровень | ||
| Гарантированный диапазон уровня сигнала | для R&S®SGS100A | от –10 дБмВт до +15 дБмВт (PEP)1) |
| с опцией R&S®SGS-B26 | от –120 дБмВт до +15 дБмВт (PEP)1) | |
| для R&S®SGS100A в сочетании с R&S®SGU100A | ||
| 50 МГц < f ≤ 12 ГГц (режим обхода) | от –10 дБмВт до +15 дБмВт (PEP)1) | |
| 12 ГГц < f ≤ 20 ГГц | от –10 дБмВт до +17 дБмВт (PEP)1) | |
| 12 ГГц < f ≤ 40 ГГц с R&S®SGU-B140/B140V | от –10 дБмВт до +15 дБмВт (PEP)1) | |
| для R&S®SGS100A в сочетании с R&S®SGU100A и опцией R&S®SGU-B26 | ||
| 50 МГц < f ≤ 12 ГГц (режим обхода) | от –100 дБмВт до +13 дБмВт (PEP)1) | |
| 12 ГГц < f ≤ 20 ГГц | от –100 дБмВт до +15 дБмВт (PEP)1) | |
| Погрешность уровня | Характеристика настройки: AUTO; диапазон температур от +18 °C до +33 °C | |
| 1 МГц ≤ f ≤ 3 ГГц (отдельный R&S®SGS100A) | < 0,5 дБ | |
| 3 ГГц < f ≤ 12,75 ГГц (отдельный R&S®SGS100A) | < 0,9 дБ | |
| 12 ГГц < f ≤ 20 ГГц (R&S®SGS100A в сочетании с R&S®SGU100A), уровень > –30 дБмВт | < 0,9 дБ | |
| КСВН выходного импеданса в 50-омной системе |
в всем диапазоне частот, с опцией R&S®SGS-B26 (отдельный R&S®SGS100A) |
< 1,8 |
|
во всем диапазоне частот (R&S®SGS100A в сочетании с R&S®SGU100A) |
< 1,7 (изм.) | |
| Время установки | при дистанционном управлении через разъем PCIe, характеристика настройки: AUTO | |
| отдельный R&S®SGS100A | <500 мкс | |
| R&S®SGS100A в сочетании с R&S®SGU100A | < 2 мс (без переключений механического аттенюатора) | |
| R&S®SGS100A в сочетании с R&S®SGU100A плюс R&S®SGU-B26 | < 25 мс (без переключений механического аттенюатора) | |
| Спектральная чистота | ||
| Гармоники | уровень ≤ 8 дБмВт, CW, функция I/Q wideband выключена | <–30 дБн |
| Негармонические составляющие |
уровень > –10 дБмВт2), отстройка от несущей > 10 кГц, f ≤ 1,5 ГГц (для R&S®SGS100A) |
<–76 дБн |
| Субгармонические составляющие | уровень > –10 дБмВт2), f ≤ 3 ГГц | <–76 дБн |
| Широкополосный шум |
1 МГц ≤ f ≤ 6 ГГц и отстройка от несущей 10 МГц, 6 ГГц < f ≤ 12,75 ГГц и отстройка от несущей 30 МГц, режим auto, уровень > 5 дБмВт, полоса измерения 1 Гц, CW |
|
| отдельный R&S®SGS100A | <–145 дБн | |
| R&S®SGS100A в сочетании с R&S®SGU100A | ||
| CW, f ≤ 12 ГГц | < –140 дБн (изм.) | |
| CW, f > 12 ГГц | <–142 дБн | |
| CW, f > 19,5 ГГц | < –139 дБн (тип.) | |
| Однополосный фазовый шум | отстройка от несущей 20 кГц, полоса измерения 1 Гц | |
| f = 1 ГГц | <–126 дБн, –130 дБн (тип.) | |
| f = 10 ГГц | <–106 дБн, –110 дБн (тип.) | |
| I/Q-модуляция | ||
| Полоса I/Q-модулятора (ВЧ) | 100 МГц < f ≤ 2,5 ГГц, I/Q wideband | 40 % от частоты несущей |
| 2,5 ГГц < f ≤ 12,25 ГГц, I/Q wideband | 1 ГГц | |
|
f > 12 ГГц (R&S®SGS100A в сочетании с R&S®SGU100A) |
2 ГГц | |
| Вектор ошибок | измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 кГц | |
| f > 80 МГц, СКЗ, символьная скорость 10 кГц (отдельный R&S®SGS100A) | < (0,4 % + 0,2 % × f/ГГц) | |
| f > 12 ГГц, СКЗ, символьная скорость 10 МГц (R&S®SGS100A в сочетании с R&S®SGU100A) | < (2 % + 0,04 % × f/ГГц) | |
| ACLR |
WCDMA 3GPP FDD, TM 1/64, диапазон частот от 1800 МГц до 2200 МГц (отдельный R&S®SGS100A) |
> 67 дБ, 69,5 дБ (изм.) |
| Режим обхода генератора модулирующего сигнала | ||
| Диапазон частот | 1 МГц ≤ f ≤ 80 МГц | |
| Гарантированный диапазон уровня сигнала | отдельный R&S®SGS100A | от –5 дБмВт до +15 дБмВт |
| с опцией R&S®SGS-B26 | от –120 дБмВт до +15 дБмВт | |
| Дистанционное управление | с использованием драйвера прибора Rohde & Schwarz | PCIe (одна линия) |
| с использованием SCPI 1999.5 или совместимых наборов команд | Ethernet (TCP/IP) 10/100/1000BaseT | |
| с использованием SCPI 1999.5 или совместимых наборов команд | USB 2.0 | |
| Общие данные | ||
| Потребляемая мощность | отдельный R&S®SGS100A | 70 Вт (изм.) |
| отдельный R&S®SGU100A | 40 Вт (изм.) | |
| Габариты | Ш × В × Г, каждый блок |
250 × 52,5 × 401 мм (9,84 × 2,07 × 15,79 дюйма) 1 HU, ½ ширина 19-дюймовой стойки |
| Масса | полностью оснащенный | 4,0 кг (8,82 фунта) |
Документы
Описание
| Опции | Описание |
| R&S® SGU-B26 | Mechanical Step Attenuator |

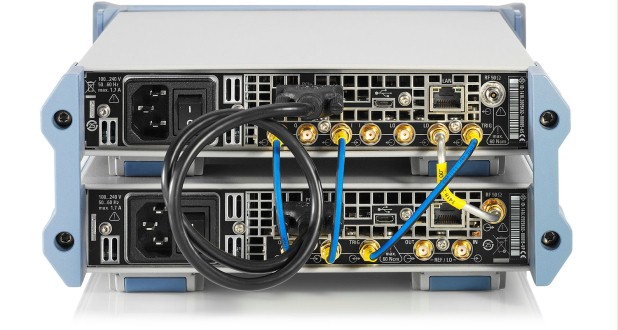

| R&S® SGU-Z3 | Cable Kit R&S®SGU100A to R&S®SGS100A (side-by-side) |
| R&S® SGU-Z4 | Connection Kit R&S®SGU100A to R&S®SGS100A |
| R&S® SGS-Z8 | R&S®SGMA Adapter |
| R&S® ZZA-KN20 | 19" Rack Adapter (for two 1 HU instruments next to each other), suitable for installation of two SGMA instruments |
| R&S® ZZA-KN21 | 19" Rack Adapter (for one instrument + spacing module) |
Модели
| Модели | Описание |
| R&S SGU-B120 | SGMA Upconverter от 10 МГц до 20 ГГц, CW (без модуляции) |
| R&S SGU-B120V | SGMA Upconverter от 10 МГц до 20 ГГц, I/Q (с векторной модуляцией) |
| R&S SGU-B140 | SGMA Upconverter Расширение диапазона частот до 40 ГГц, CW |
| R&S SGU-B140V | SGMA Upconverter Расширение диапазона частот до 40 ГГц, I/Q |
