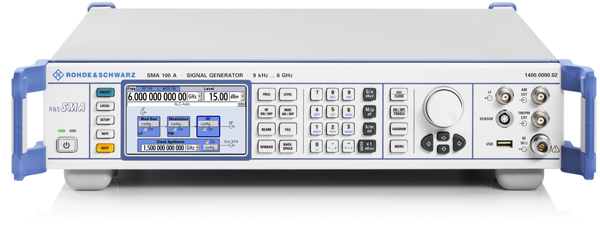

Качество сигнала, скорость и гибкость — вот критерии, по которым сегодня оцениваются генераторы сигналов. Прибор R&S®SMA100A идеально отвечает этим критериям и потому является аналоговым генератором высшего класса, устанавливающим новые стандарты благодаря своим выдающимся характеристикам.
Генератор сочетает высочайшее качество сигнала с очень высокой скоростью установления рабочих параметров. Будь то разработка, производство, техническое обслуживание или регламентные работы — прибор R&S®SMA100A великолепно справляется со своей работой.
В диапазоне частот от 9 кГц до 6 ГГц генератор R&S®SMA100A способен формировать как немодулированные сигналы, так и сигналы со всеми распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ, импульсная). Великолепные технические характеристики и широкий выбор модулирующих сигналов — вот отличительные особенности генератора R&S®SMA100A.
Кроме того, использование синтезатора сигналов синхронизации с малым джиттером (опция) позволяет получить дифференциальные тактовые сигналы с частотой до 1,5 ГГц, не зависящие от частоты ВЧ-сигнала. Это делает генератор R&S®SMA100A пригодным для работы в самых разных областях: от измерения фазового шума до испытаний аналого-цифровых интегральных схем.
Кроме того, генератор сигналов R&S®SMA100A оборудован современным графическим интерфейсом пользователя для быстрого и интуитивно понятного управления.
The R&S®NRP-Zxx power sensors can be connected to the R&S®SMA100A. The user can therefore perform very precise power measurements directly with the signal generator.
Ключевые факты:
- Частотные опции от 9 кГц до 3 ГГц/6 ГГц
- Очень низкий однополосный фазовый шум, типовое значение -141 дБн (при частоте 1 ГГц, отстройке 20 кГц, полосе измерения 1 Гц), с опцией
- Негармонические составляющие <-96 дБн (f < 750 МГц, отстройка от несущей > 10 кГц), с опцией
- Высокая выходная мощность до +18 дБмВт ( +28 дБмВт в режиме расширенного диапазона)
- Эмуляция приборов предыдущих поколений
- Электронный аттенюатор со встроенной защитой от перенапряжения во всем диапазоне частот
| Частота | |
| Диапазон частот | от 9 кГц до 3 ГГц/ 6 ГГц |
| Время установки | < 1,2 мс |
| Уровень | |
| Диапазон |
от –145 дБмВт до +18 дБмВт (до +28 дБмВт в режиме расширенного диапазона) |
| Время установки | <1 мс |
| Время установки в режиме списка/скачкообразной перестройки частоты | <450 мкс |
|
Чистота спектра (при f = 1 ГГц) |
|
|
Негармонические составляющие (отстройка от несущей > 10 кГц, |
< –80 дБн < –92 дБн с опцией R&S®SMA-B22 |
|
Однополосный фазовый шум (отстройка от несущей 20 кГц, полоса измерения 1 Гц) |
< –131 дБн (тип. –134 дБн) < –137 дБн (тип. –141 дБн) с опцией R&S®SMA-B22 |
|
Широкополосный шум (отстройка от несущей > 10 МГц, полоса измерения 1 Гц, 750 МГц < f ≤ 1500 МГц) |
<–153 дБн (–160 дБн, изм.) |
| Поддерживаемые режимы модуляции | |
| АМ | стандарт |
| ЧМ/ФМ |
дополнительно (с опциями R&S®SMA-B20/R&S®SMA-B22) |
| Импульсная | стандарт |
| ЛЧМ-импульсы |
дополнительно (с опциями R&S®SMA-B20/R&S®SMA-B22) |
| VOR/ILS |
дополнительно (с опцией R&S®SMA-K25) |
| DME |
дополнительно (с опцией R&S®SMA-K26) |
| Синтез тактового сигнала | |
| Диапазон частот |
от 100 кГц до 1,5 ГГц (с опцией R&S®SMA-B29) |
| Интерфейсы | IEEE 488.2, LAN (10/100BaseT), 2 × USB, 1 × USB slave |
| Наименование | Описание |
| R&S®SMA100A | Генератор сигналов |
| R&S®SMA-B20 | Модулятор ЧМ/ФМ |
| R&S®SMA-B22 | Улучшение фазового шума и дополнительный модулятор ЧМ/ФМ |
| R&S®SMA-B29 | Синтезатор тактовой частоты |
| R&S®SMA-B46 | Эксплуатация до высоты 4600 м |
| R&S®SMA-B80 | Съемный накопитель (флэш-диск) |

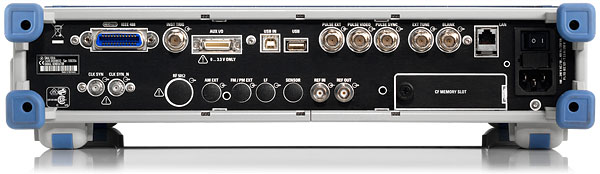

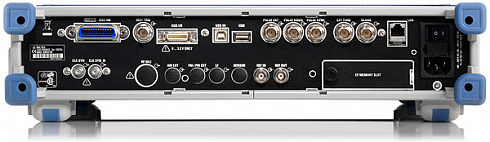

| R&S®SMA-B81 | Разъемы на задней панели |
| R&S®SMA-B103 | ВЧ тракт, от 9 кГц до 3 ГГц с электронным аттенюатором |
| R&S®SMA-B103L | ВЧ тракт, от 9 кГц до 3 ГГц без электронного аттенюатора |
| R&S®SMA-B106 | ВЧ тракт, от 9 кГц до 6 ГГц с электронным аттенюатором |
| R&S®SMA-B106L | ВЧ тракт, от 9 кГц до 6 ГГц без электронного аттенюатора |
| R&S®SMA-K23 | Высококачественный импульсный генератор |
| R&S®SMA-K24 | Многофункциональный генератор (синус, меандр, треугольник, программируемый) |
| R&S®SMA-K25 | VOR/ILS-модуляция |
| R&S®SMA-K26 | Модуляция, применяемая для определения расстояния до объекта (DME) |
| R&S®SMA-K27 | Импульсные последовательности |
| R&S®SMA-K28 | Анализ мощности с помощью датчиков мощности |
| R&S®PSL-Z2 | Клавиатура с интерфейсом USB (раскладка US) |
| R&S®PSL-Z10 | Мышь (оптическая) с интерфейсом USB |
| R&S®PSP-B6 | Внешний USB-DVD привод |
| R&S®ZZA-211 | Адаптер для 19-дюймовой стойки |
