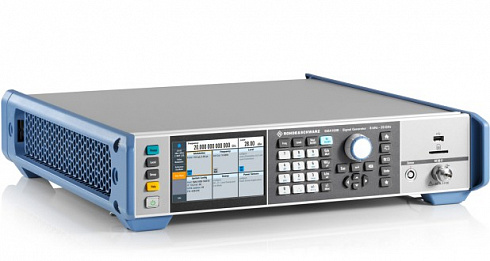

R&S SMA100B

Генератор ВЧ и СВЧ сигналов R&S®SMA100B обеспечивает бескомпромиссно лучшие характеристики. Прибор формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности и далеко опережая конкурентов. Являясь мировым лидером среди генераторов сигналов, он способен решать самые требовательные контрольно-измерительные задачи для компонентов, модулей и систем в сфере производства полупроводников, беспроводной связи и аэрокосмической и оборонной промышленности.

Ключевые факты:

• Диапазон частот от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
• Превосходный однополосный фазовый шум –152 дБн (тип.) при 1 ГГц и –132 дБн (тип.) при 10 ГГц (в каждом случае при отстройке 10 кГц)
• Практически отсутствует широкополосный шум (–162 дБн (изм.) при 10 ГГц и отстройке 30 МГц)
• Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
• Исключительно низкий уровень гармоник
• Самый современный графический интерфейс с сенсорным экраном

Преимущества:

Первоклассные устройства с первоклассными сигналами

• Сигналы высочайшей чистоты
• Превосходный уровень однополосного фазового шума в базовом блоке: –119 дБн (тип.) на частоте 10 ГГц при отстройке 20 кГц
• Выдающийся уровень однополосного фазового шума с опцией: –132 дБн (тип.) на частоте 10 ГГц при отстройке 10 кГц
• Минимальный уровень однополосного фазового шума на ближней отстройке: –83 дБн (тип.); f = 10 ГГц, отстройка = 10 Гц
• Практически отсутствует широкополосный шум: –162 дБн (изм.) при 10 ГГц и отстройке 30 МГц

• Минимальный уровень гармонических и негармонических составляющих сигнала
• Очень низкий уровень гармонических составляющих сигнала во всем диапазоне частот (<-63 дБн) даже при очень высокой выходной мощности
• Очень низкий уровень негармонических составляющих сигнала: –90 дБн (изм.) на частоте 10 ГГц

Бескомпромиссно высокая выходная мощность

• Исключительно высокий выходной уровень
• Сверхвысокая выходная мощность до 38 дБмВт с прибором на 6 ГГц
• Свыше 30 дБмВт на частоте 18 ГГц и 28 дБмВт на частоте 20 ГГц с прибором на 20 ГГц
• Свыше 25 дБмВт в диапазоне от 20 ГГц до 35 ГГц с прибором на 40 ГГц
• Свыше 19 дБмВт в диапазоне от 40 ГГц до 65 ГГц с прибором на 67 ГГц

• Превосходная повторяемость и точность воспроизведения уровня для непрерывных сигналов, коротких импульсов и модулированных сигналов

Удобство использования в каждой детали

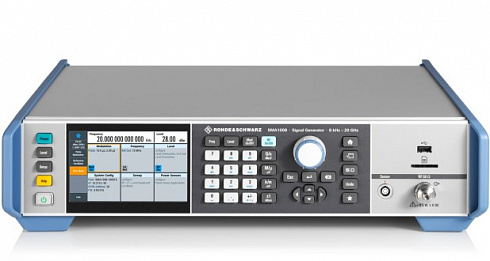

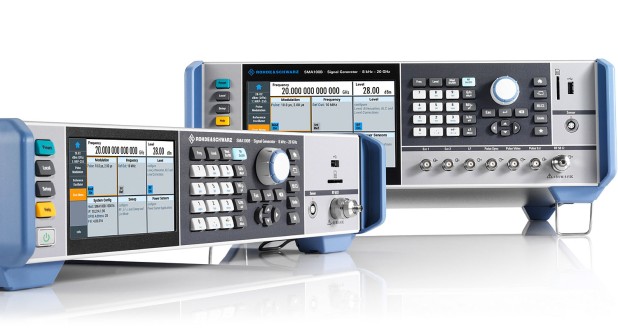

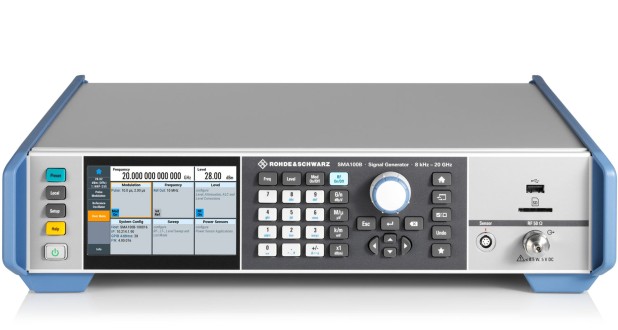

• Гибкий форм-фактор высотой 2 HU или 3 HU

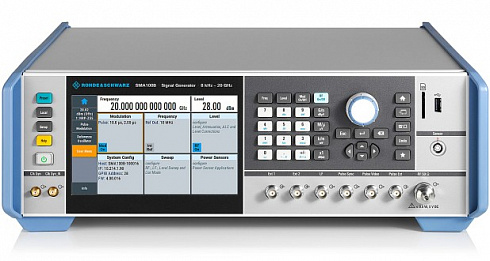

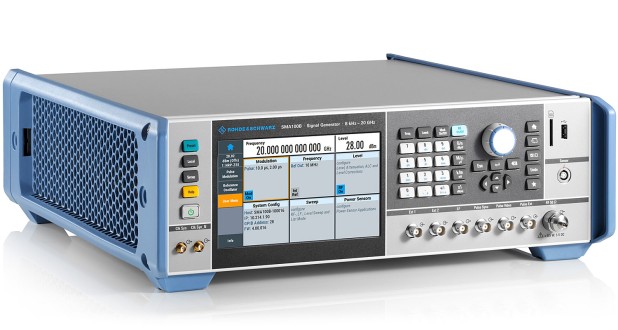

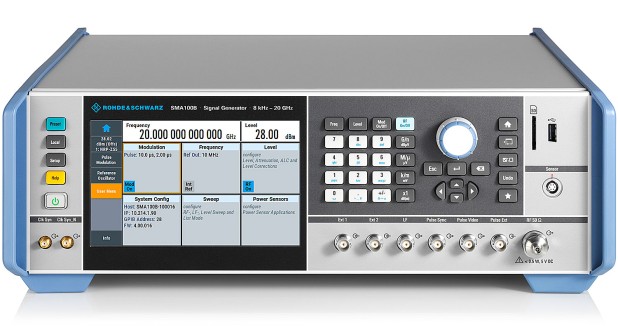

• Модель высотой 3 HU с большим 7-дюймовым дисплеем и множеством разъемов на передней панели
• Эргономичная работа благодаря современному графическому интерфейсу и сенсорному экрану
