Генератор СВЧ сигналов Rohde&Schwarz SMB100A с диапазоном частот от 9 кГц до 40 ГГц
Подробнее
Описание

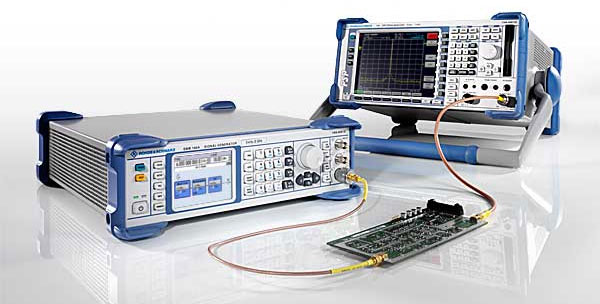

Компактный и универсальный генератор сигналов ВЧ и СВЧ R&S®SMB100A с диапазоном частот до 40 ГГц обеспечивает превосходную чистоту спектра и высокую выходную мощность. Кроме того следует отметить удобство работы, разнообразные функциональные возможности и низкую стоимость владения.
Диапазон частот генератора R&S®SMB100A можно легко расширить с помощью умножителя частоты R&S®SMZ. Совместно используемые приборы R&S®SMB100A и R&S®SMZ обеспечивают удобство работы и точные регулируемые уровни на выходе в диапазоне частот от 50 ГГц до 110 ГГц (регулировка уровней на выходе R&S®SMZ170 невозможна).
Ключевые факты:
- Широкий диапазон частот от 9 кГц до 6 ГГц или от 100 кГц до 40 ГГц
- Превосходные характеристики сигнала с низким однополосным фазовым шумом –128 дБн (тип.) (1 ГГц, отстройка 20 кГц)
- Высокая выходная мощность до +27 дБмВт (тип.)
- Поддерживаются все важные виды аналоговой модуляции: АМ, ЧМ/ФМ и импульсная
- Небольшой вес и размер (высота всего 2 HU)
Характеристики
| Частота | ||
| Диапазон частот | R&S®SMB-B101 | от 9 кГц до 1,1 ГГц |
| R&S®SMB-B102 | от 9 кГц до 2,2 ГГц | |
| R&S®SMB-B103 | от 9 кГц до 3,2 ГГц | |
| R&S®SMB-B106 | от 9 кГц до 6 ГГц | |
| R&S®SMB-B112/R&S®SMB-B112L | от 100 кГц до 12,75 ГГц | |
| R&S®SMB-B120/R&S®SMB-B120L | от 100 кГц до 20 ГГц | |
| R&S®SMB-B131 | от 100 кГц до 31,8 ГГц | |
| R&S®SMB-B140/R&S®SMB-B140L/R&S®SMB-B140N | от 100 кГц до 40 ГГц | |
| Время установки | Режим SCPI | < 3 мс |
| Режим списка | < 1 мс | |
| Уровень | ||
| Максимальная выходная мощность |
R&S®SMB-B101/-B102/-B103/ R&S®SMB-B106/-B112/-B112L, 1 МГц < f ≤ 12,75 ГГц |
+18 дБмВт |
|
R&S®SMB-B120 с R&S®SMB-B31, 50 МГц < f ≤ 20 ГГц |
+16 дБмВт | |
|
R&S®SMB-B120L с R&S®SMB-B31, 100 МГц < f ≤ 20 ГГц |
+19 дБмВт | |
|
R&S®SMB-B131/-B140/-B140N с R&S®SMB-B32, 50 МГц < f ≤ 40 ГГц |
+19 дБмВт | |
|
R&S®SMB-B140L с R&S®SMB-B32, 50 МГц < f ≤ 40 ГГц |
+16 дБмВт | |
| Минимальная гарантированная выходная мощность | R&S®SMB--B101/-B102/-B103/-B106/-B112/-B12/-B131/-B140/-B140N | -120 дБмВт |
| R&S®SMB-B112L | -5 дБмВт | |
| R&S®SMB-B120L/-B140L | 0 дБмВт | |
|
Время установки (без переключений механического аттенюатора) |
Режим SCPI | < 2.5 мс |
| Режим списка | < 1 мс | |
| Спектральная чистота | ||
| Однополосный фазовый шум |
f = 1 ГГц, отстройка от несущей = 20 кГц, полоса измерения 1 Гц |
< –122 дБн, тип. –128 дБн |
|
f = 10 ГГц, отстройка от несущей = 20 кГц, полоса измерения 1 Гц |
< –102 дБн, тип. –108 дБн |
|
| Гармонические составляющие | ||
| R&S®SMB-B101/-B102/-B103/ R&S®SMB-B106/-B112/-B112L |
1 МГц < f ≤ 6 ГГц; уровень ≤ 13 дБмВт 1), f > 6 ГГц; уровень ≤ 10 дБмВт 1) |
<–30 дБн |
| R&S®SMB-B120/-B120L/-B131/-B140/ -B140N/-B140L | стандартная конфигурация; уровень ≤ 8 дБмВт 1) | |
| f > 1 МГц | <–30 дБн | |
| с опцией низкого уровня гармоник R&S®SMB-B25/-B26, фильтр подавления нижних гармоник включен, уровень ≤ 10 дБмВт 1) | ||
| 1 МГц < f ≤ 150 МГц | <–30 дБн | |
| 150 МГц < f ≤ 3 ГГц | <–58 дБн | |
| 3 ГГц < f ≤ 20 ГГц | <–50 дБн | |
| f > 20 ГГц | < –60 дБн (изм.) | |
| Поддерживаемые режимы модуляции | ||
| АМ | базовая модель | |
| Глубина АМ | 0 % ... 100 % | |
| ЧМ/ФМ | базовая модель | |
| Максимальная девиация ЧМ | f = 10 ГГц | 32 МГц |
| Максимальная девиация ФМ | f = 10 ГГц | 320 радиан |
| Импульсная | Импульсный модулятор R&S®SMB-K21/-K22 | |
| Время нарастания/спада | < 20 нс, тип. < 5 нс | |
| Отношение уровней импульса | > 80 дБ | |
|
Минимальная ширина импульса на выходе импульсного генератора |
10 нс | |
| Возможности подключения | ||
| Дистанционное управление |
GPIB IEEE-488.2 Ethernet (TCP/IP), USB |
|
| Периферийные устройства | USB | |
1) Или максимальная гарантированная выходная мощность, что меньше.
Документы
Описание
Модели
| Модели | Описание |
| SMB100A | RF and Microwave Signal Generator (Including power cable, quick start guide and CD-ROM) |
| Опции | Описание |
| R&S SMB-B101 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 1,1 ГГц |
| R&S SMB-B102 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 2,2 ГГц |
| R&S SMB-B103 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 3,2 ГГц |
| R&S SMB-B106 | RF and Microwave Signal Generator ВЧ-тракт, от 9 кГц до 6 ГГц |
| R&S SMB-B112 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 12.75 ГГц с электронным аттенюатором |
| R&S SMB-B112L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 12,75 ГГц без ступенчатого аттенюатора |
| R&S SMB-B120 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 20 ГГц с механическим ступенчатым аттенюатором |
| R&S SMB-B120L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 20 ГГц без ступенчатого аттенюатора |
| R&S SMB-B131 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 31,8 ГГц с механическим ступенчатым аттенюатором |
| R&S SMB-B140 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц с механическим ступенчатым аттенюатором |
| R&S SMB-B140L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц без ступенчатого аттенюатора |
| R&S SMB-B140N | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц с механическим ступенчатым аттенюатором, ограничение минимальной длительности импульса |
| R&S® SMB-B112 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 12.75 ГГц с электронным аттенюатором |
| R&S® SMB-B112L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 12,75 ГГц без ступенчатого аттенюатора |
| R&S® SMB-B120 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 20 ГГц с механическим ступенчатым аттенюатором |
| R&S® SMB-B120L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 20 ГГц без ступенчатого аттенюатора |
| R&S® SMB-B131 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 31,8 ГГц с механическим ступенчатым аттенюатором |
| R&S® SMB-B140 | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц с механическим ступенчатым аттенюатором |
| R&S® SMB-B140L | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц без ступенчатого аттенюатора |
| R&S® SMB-B140N | RF and Microwave Signal Generator ВЧ-тракт, от 100 кГц до 40 ГГц с механическим ступенчатым аттенюатором, ограничение минимальной длительности импульса |
| SMB100A (33) | Test port adapter, PC 3.5 mm female |
| SMB100A (34) | Test port adapter, PC 3.5 mm male |
| SMB100A (35) | Test port adapter, N female |
| SMB100A (36) | Test port adapter, N male |
| SMB100A (37) | Test port adapter, 2.4 mm female |
| SMB100A (38) | Test port adapter, 2.92 mm female |
| SMB100A (39) | Test port adapter, 2.92 male |
| SMB100A (40) | Test port adapter, N female |
| SMB100A (41) | Test port adapter, N male |
| R&S® DCV-2.06 | Documentation of Calibration Values |
| R&S® NRP-Z4.02 | USB Adapter for R&S®NRP- Zxx power sensors |
| R&S® SMB-B1 | OCXO Reference Oscillator |
| R&S® SMB-B1H | OCXO Reference Oscillator, high performance |
| R&S® SMB-B25 | 150 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) |
| R&S® SMB-B26 | 150 MHz to 40 GHz (only available with R&S®SMB B131/ B140/ B140N/ B140L) |
| R&S® SMB-B30 | (only available with R&S®SMB-B112/-B112L) |
| R&S® SMB-B31 | 50 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) |
| R&S® SMB-B32 | 50 MHz to 40 GHz (only available with R&S®SMB B131/ B140/ B140N/ B140L) |
| R&S® SMB-DKD | DKD (ISO 17025) Calibration including ISO 9000 calibration |
| R&S® SMB-K21 | Pulse Modulator for R&S®SMB-B112/-B112L/-B120/ -B120L/-B141/-B140/-B140N/-B140L |
| R&S® SMB-K23 | Pulse Generator |
| R&S® SMB-K27 | Pulse Train |
| R&S® SMZ-B110E | Electronically Controlled Attenuator for the R&S®SMZ110 |
| R&S® SMZ-B110M | Mechanically Controlled Attenuator for the R&S®SMZ110 |
| R&S® SMZ-B75E | Electronically Controlled Attenuator for the R&S®SMZ75 |
| R&S® SMZ-B75M | Mechanically Controlled Attenuator for the R&S®SMZ75 |
| R&S® SMZ-B90E | Electronically Controlled Attenuator for the R&S®SMZ90 |
| R&S® SMZ-B90M | Mechanically Controlled Attenuator for the R&S®SMZ90 |
| R&S® SMZ110 | Frequency Multiplier, 75 GHz to 110 GHz |
| R&S® SMZ170 | Frequency Multiplier, 110 GHz to 170 GHz |
| R&S® SMZ75 | Frequency Multiplier, 50 GHz to 75 GHz |
| R&S® SMZ90 | Frequency Multiplier, 60 GHz to 90 GHz |
| R&S® ZZA-S234 | 19" Rack Adapter |
| R&S®CW1 | Extended Warranty with Calibration Coverage, one year |
| R&S®CW2 | Extended Warranty with Calibration Coverage, two years |
| R&S®DCV- 2 | Documentation of Calibration Values |
| R&S®NRP-Z22 | Power Sensor, 10 MHz to 18 GHz, for levels up to 33 dBm |
| R&S®NRP-Z4 | USB Adapter for R&S®NRP- Zxx power sensors |
| R&S®NRP-Z55 | Power Sensor, DC to 40 GHz, for levels up to 20 dBm |
| R&S®NRP-Z92 | Power-Sensor,-9-kHz-to-6-GHz,-for-levels-up-to-33-dBm;- incl.-USB-adapter-cable |
| R&S®PSL- Z10 | Mouse with USB Interface, optical |
| R&S®PSL-Z2 | Keyboard with USB Interface (US character set) |
| R&S®SMB B26 | 150 MHz to 40 GHz (only available with R&S®SMB B131/ B140/ B140N/ B140L) |
| R&S®SMB B32 | 50 MHz to 40 GHz (only available with R&S®SMB B131/ B140/ B140N/ B140L) |
| R&S®SMB-B1 | OCXO Reference Oscillator |
| R&S®SMB-B1H | OCXO Reference Oscillator, high performance |
| R&S®SMB-B25 | 150 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) |
| R&S®SMB-B30 | (only available with R&S®SMB-B112/-B112L) |
| R&S®SMB-B31 | 50 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) |
| R&S®SMB-B5 | Stereo/RDS Coder |
| R&S®SMB-DKD | DKD (ISO 17025) Calibration including ISO 9000 calibration |
| R&S®SMB-K21 | Pulse Modulator for R&S®SMB-B112/-B112L/-B120/ -B120L/-B141/-B140/-B140N/-B140L |
| R&S®SMB-K22 | Pulse Modulator for R&S®SMB-B101/-B102/-B103/-B106 |
| R&S®SMB-K23 | Pulse Generator |
| R&S®SMB-K27 | Pulse Train |
| R&S®SMZ-B110E | Electronically Controlled Attenuator for the R&S®SMZ110 |
| R&S®SMZ-B110M | Mechanically Controlled Attenuator for the R&S®SMZ110 |
| R&S®SMZ-B75E | Electronically Controlled Attenuator for the R&S®SMZ75 |
| R&S®SMZ-B75M | Mechanically Controlled Attenuator for the R&S®SMZ75 |
| R&S®SMZ-B90E | Electronically Controlled Attenuator for the R&S®SMZ90 |
| R&S®SMZ-B90M | Mechanically Controlled Attenuator for the R&S®SMZ90 |
| R&S®SMZ110 | Frequency Multiplier, 75 GHz to 110 GHz |
| R&S®SMZ170 | Frequency Multiplier, 110 GHz to 170 GHz |
| R&S®SMZ75 | Frequency Multiplier, 50 GHz to 75 GHz |
| R&S®SMZ90 | Frequency Multiplier, 60 GHz to 90 GHz |
| R&S®TS-USB1 | USB Serial Adapter for RS-232 remote control |
| R&S®WE1 | Extended Warranty, one year |
| R&S®WE2 | Extended Warranty, two years |
| R&S®ZZA-S234 | 19" Rack Adapter |
