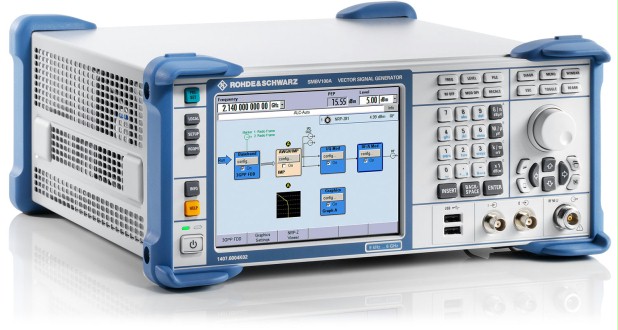

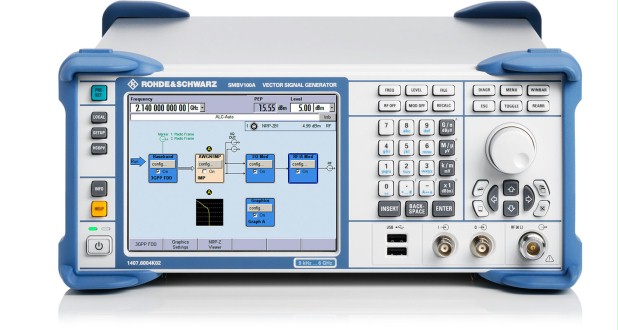

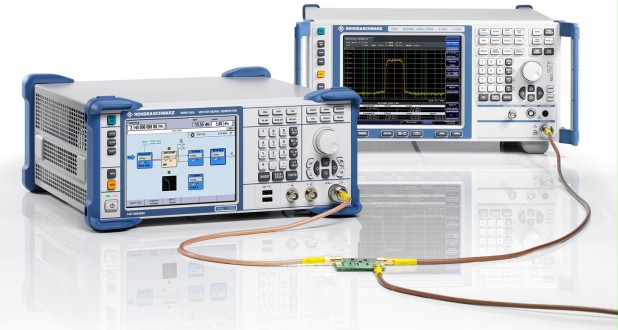

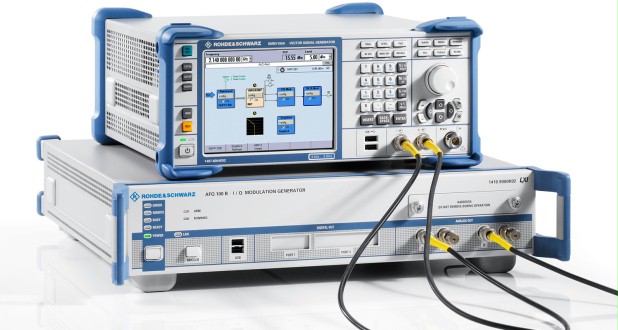

Векторный генератор сигналов Rohde&Schwarz SMBV100A с диапазоном частот от 9 кГц до 6 ГГц
Подробнее
Описание
Прибор R&S®SMBV100A обладает превосходными ВЧ-характеристиками наряду с очень высоким уровнем сигнала на выходе и малым временем установки. R&S®SMBV100A также может оснащаться внутренним генератором модулирующих сигналов, соответствующих ряду цифровых стандартов (например, LTE, LTE-Advanced, IEEE802.11ac, ГНСС). Широкий диапазон частот от 9 кГц до 6 ГГц перекрывает все важные диапазоны для цифровой модуляции.
Ключевые факты:
- Частотные опции от 9 кГц до 3,2 ГГц/6 ГГц
- Опциональный генератор модулирующих сигналов с кодером реального масштаба времени и генератором сигналов произвольной формы для максимальной гибкости
- Дополнительные генераторы модулирующих сигналов, работающие только в режиме ARB, как альтернатива для сокращения расходов
- Поддержка 3GPP LTE FDD и TDD, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, WLAN, WiMAX™ и всех остальных важных цифровых стандартов
- Полнофункциональный имитатор сигналов глобальных навигационных спутниковых систем, включая GPS, ГЛОНАСС, Galileo, BeiDou и QZSS/SBAS
- Специальный комплект для экономичной системы производственных испытаний оборудования ГНСС
- ВЧ-полоса пропускания до 160 МГц с внутренним генератором модулирующих сигналов
- I/Q-модулятор с ВЧ-полосой пропускания 528 МГц
- Оптимизирован для высокой производительности
- Подготовлен для аэрокосмических и оборонных систем
- Низкая стоимость владения благодаря простой концепции обслуживания
Характеристики
| Частота | ||
| Диапазон | R&S®SMBV-B103 | |
| Режим CW | 9 кГц ... 3,2 ГГц | |
| I/Q-режим | 1 МГц ... 3,2 ГГц | |
| R&S®SMBV-B106 | ||
| Режим CW | 9 кГц ... 6 ГГц | |
| I/Q-режим | 1 МГц ... 6 ГГц | |
| Время установки | режим SCPI, состояние ALC: ON, режим CW | <3 мс |
| режим SCPI, состояние ALC: ON, режим I/Q | <5 мс | |
| режим SCPI, состояние ALC: Table | <2,5 мс | |
| режим SCPI, состояние ALC: S&H | <7 мс | |
| Режим списка | <1 мс | |
| Уровень | ||
| Максимальная выходная мощность | 1 МГц < f = 6 ГГц | >+18 дБмВт (PEP) |
| Абсолютная погрешность уровня | 200 кГц < f = 3 ГГц | <0,5 дБ |
| Дополнительная погрешность уровня при ALC OFF, S&H | Этот режим используется с I/Q- и импульсной модуляцией. | <0,25 дБ |
| КСВН выходного импеданса в 50-омной системе | 200 кГц < f = 6 ГГц | <1,8 |
| Время установки | режим SCPI, состояние ALC: ON, режим CW | < 2,5 мс |
| режим SCPI, состояние ALC: ON, режим I/Q | <5 мс | |
| режим SCPI, состояние ALC: Table | < 2,5 мс | |
| режим SCPI, состояние ALC: S&H | <7 мс | |
| Режим списка | < 1 мс | |
| Обратная мощность | 1 МГц < f = 1 ГГц | 50 Вт |
| 1 ГГц < f = 2 ГГц | 25 Вт | |
| 2 ГГц < f = 6 ГГц | 10 Вт | |
| Спектральная чистота | ||
| Гармонические составляющие |
f > 1 МГц; CW, уровень = 8 дБмВт |
<–30 дБн |
| Негармонические составляющие |
CW, уровень > –10 дБмВт, отстройка от несущей >10 кГц, f = 1500 МГц |
<–70 дБн (ном. <–84 дБн) |
| Однополосный фазовый шум |
отстройка от несущей 20 кГц, полоса измерения 1 Гц, CW |
|
| f = 100 МГц | <–141 дБн (ном. –147 дБн) | |
| f = 1 ГГц | <–122 дБн (ном. –127 дБн) | |
| f = 6 ГГц | <–106 дБн (ном. –112 дБн) | |
| Широкополосный шум |
режим аттенюатора AUTO для уровня > 5 дБмВт, отстройка от несущей >10 МГц, полоса измерения 1 Гц, CW |
<–142 дБн |
| Поддерживаемые режимы аналоговой модуляции | ||
| Амплитудная модуляция | базовая модель | |
| Частотная/фазовая модуляция | базовая модель | |
| Максимальная девиация ЧМ | f > 3 ГГц | 16 МГц |
| Максимальная девиация ФМ | f > 3 ГГц | 160 рад. |
| Импульсная модуляция |
дополнительно, опция R&S®SMBV-K22 |
|
| Отношение уровней включения/выключения | >80 дБ | |
| Время нарастания/спада | 10 % ... 90 % от ВЧ-амплитуды | <20 нс, 4 нс (ном.) |
| Минимальная длительность импульса |
при использовании дополнительного импульсного генератора R&S®SMBV-K23 |
10 нс |
| I/Q-модуляция | ||
|
Поддерживаемые системы (с дополнительными опциями) |

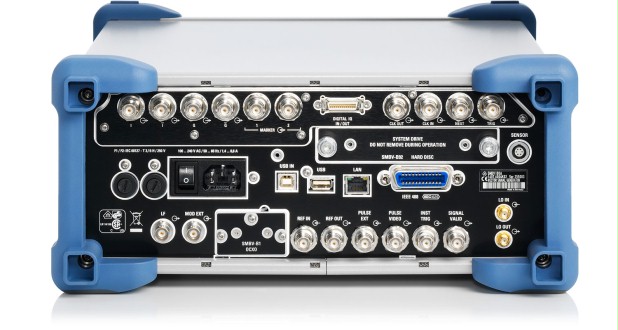

требуется генератор модулирующего сигнала R&S®SMBV-B10 | GSM/EDGE/EDGE evolution, 3GPP FDD, включая. HSPA/HSPA+, TD-SCDMA, CDMA2000®, 1×EV-DO, EUTRA/ LTE, WiMAX IEEE 802.16-2004, Cor1-2005, 802.16e-2005 и 802.16Rev2/D3, WLAN IEEE 802.11a/b/g/n/ac, NFC A/B/F, Bluetooth®, GPS, ГЛОНАСС, Galileo, HD Radio™3), XM Radio, Sirius Radio, ЧМ-стерео / RDS, DAB / T-DMB, DVB-H/DVB-T, Tetra Release 2, многотоновый CW-сигнал |
| Цифровая пользовательская модуляция в реальном масштабе времени | требуется генератор модулирующего сигнала R&S®SMBV-B10 | ASK, FSK, BPSK, QPSK, QPSK со смещением 45°, OQPSK, p/4-QPSK, p/2-DBPSK, p/4-DQPSK, p/8-D8PSK, 8PSK, 8PSK EDGE, 16QAM, 32QAM, 64QAM, 256QAM, 1024QAM |
| Полоса I/Q-модулятора | внутренний | 60 МГц, 120 МГц или 160 МГц в зависимости от опции генератора модулирующих сигналов |
| внешний | >500 МГц | |
| Максимальная длина сигнала | 32 млн отсчетов | |
| с опцией R&S®SMBV-K511 | 256 млн отсчетов | |
| с опцией R&S®SMBV-K512 | 1 млрд отсчетов | |
| Разрешение ЦАП | ||
| ACLR | WCDMA 3GPP FDD, TM 1/64 | 69 дБн (ном.) |
| EVM | WCDMA 3GPP FDD, TM 1/64 | 0,4 % (измер.) |
| WLAN IEEE 802.11 ac, 160 МГц | 0,44 % (измер.) | |
| EUTRA/LTE | 0,4 % (измер.) | |
| Возможности подключения | ||
| Дистанционное управление | IEC/IEEE, Ethernet (ЛВС), USB | |
| Периферийные устройства | USB 2.0 | |
2) PEP = мощность на пиках огибающей.
3) HD RadioTM — зарегистрированная торговая марка компании iBiquity Digital Corp.
Документы
Описание
| Опции | Описание |
| R&S SMBV-B1 | Reference Oscillator OCXO |
| R&S SMBV-B1 H | Reference Oscillator OCXO High Performance |
| R&S SMBV-B90 | Phase Coherence |
| R&S SMBV-K22 | Pulse Modulator |
| R&S SMBV-K23 | Pulse Generator |
| R&S SMBV-B10 | Baseband Generator with Digital Modulation (realtime) and ARB (32 Msample), 120 MHz RF bandwidth |
| R&S SMBV-B10F | Baseband Generator for GNSS with High Dynamics, Digital Modulation (realtime) and ARB (32 Msample), 120 MHz RF bandwidth |
| R&S SMBV-B51 | Baseband Generator with ARB (32 Msample), 60 MHz RF bandwidth |
| R&S SMBV-B92 | Hard Disk (removable) |
| R&S SMBV-K18 | Digital Baseband Connectivity |
| R&S SMBV-K511 | Memory Extension for ARB to 256 Msample |
| R&S SMBV-K512 | Memory Extension for ARB to 1 Gsample |
| R&S SMBV-K521 | RF Bandwidth Extension to 120 MHz |
| R&S SMBV-K522 | RF Bandwidth Extension to 160 MHz |
| R&S SMBV-K80 | Bit Error Rate Tester |
| R&S SMBV-K40 | GSM/EDGE |
| R&S SMBV-K41 | EDGE Evolution |
| R&S SMBV-K42 | 3GPP FDD |
| R&S SMBV-K43 | 3GPP FDD Enhanced MS/BS Tests incl. HSDPA |
| R&S SMBV-K45 | 3GPP FDD HSUPA |
| R&S SMBV-K46 | CDMA2000® incl. 1xEV-DV |
| R&S SMBV-K47 | 1xEV-DO Rev. A |
| R&S SMBV-K48 | IEEE 802.11 (a/b/g) |
| R&S SMBV-K49 | IEEE 802.16 |
| R&S SMBV-K50 | TD-SCDMA |
| R&S SMBV-K51 | TD-SCDMA Enhanced BS/MS Tests |
| R&S SMBV-K52 | DVB-H/DVB-T |
| R&S SMBV-K53 | DAB/T-DMB |
| R&S SMBV-K54 | IEEE 802.11 a/b/g/n/j/p |
| R&S SMBV-K55 | EUTRA/LTE |
| R&S SMBV-K56 | XM Radio™ |
| R&S SMBV-K57 | FM Stereo/RDS |
| R&S SMBV-K58 | SIRIUS Radio |
| R&S SMBV-K59 | HSPA+ |
| R&S SMBV-K60 | Bluetooth® EDR |
| R&S SMBV-K61 | Multicarrier CW Signal Generation |
| R&S SMBV-K68 | TETRA Release 2 |
| R&S SMBV-K84 | EUTRA/LTE Release 9 |
| R&S SMBV-K85 | EUTRA/LTE Release 10 |
| R&S SMBV-K86 | IEEE 802.11 ac |
| R&S SMBV-K87 | 1xEV-DO Rev. B |
| R&S SMBV-K89 | NFC A/B/F |
| R&S SMBV-K107 | BeiDou |
| R&S SMBV-K112 | LTE Release 11 and Enhanced Features |
| R&S SMBV-K113 | LTE Release 12 |
| R&S SMBV-K115 | Cellular IOT |
| R&S SMBV-K116 | DVB-S2/DVB-S2X |
| R&S SMBV-K117 | Bluetooth® 5.0 |
| R&S SMBV-K119 | EUTRA/LTE Release 13/14 |
| R&S SMBV-K142 | IEEE 802.11ax Digital Standard |
| R&S SMBV-K360 | ERA-Glonass Test Suite |
| R&S SMBV-K361 | eCall Test Suite |
| R&S SMBV-K240 | GSM/EDGE |
| R&S SMBV-K241 | EDGE Evolution |
| R&S SMBV-K242 | 3GPP FDD |
| R&S SMBV-K243 | 3GPP FDD Enhanced BS/MS Tests incl. HSDPA |
| R&S SMBV-K244 | GPS |
| R&S SMBV-K245 | 3GPP FDD HSUPA |
| R&S SMBV-K246 | CDMA2000® incl. 1xEV-DV |
| R&S SMBV-K247 | 1xEV-DO Rev. A |
| R&S SMBV-K248 | IEEE 802.11 (a/b/g) |
| R&S SMBV-K249 | IEEE 802.16 |
| R&S SMBV-K250 | TD-SCDMA |
| R&S SMBV-K251 | TD-SCDMA Enhanced BS/MS Tests |
| R&S SMBV-K252 | DVB-H/DVB-T |
| R&S SMBV-K253 | DAB/T-DMB |
| R&S SMBV-K254 | IEEE 802.11 a/b/g/n/j/p |
| R&S SMBV-K255 | EUTRA/LTE |
| R&S SMBV-K259 | HSPA+ |
| R&S SMBV-K260 | Bluetooth® EDR |
| R&S SMBV-K261 | Multicarrier CW Signal Generation |
| R&S SMBV-K262 | Additive White Gaussian Noise (AWGN) |
| R&S SMBV-K266 | Galileo |
| R&S SMBV-K268 | TETRA Release 2 |
| R&S SMBV-K284 | EUTRA/LTE Release 9 |
| R&S SMBV-K285 | EUTRA/LTE Release 10 |
| R&S SMBV-K286 | IEEE 802.11 ac |
| R&S SMBV-K287 | 1xEV-DO Rev. B |
| R&S SMBV-K289 | NFC A/B/F |
| R&S SMBV-K294 | Glonass |
| R&S SMBV-K407 | BeiDou |
| R&S SMBV-K412 | LTE Release 11 and Enhanced Features |
| R&S SMBV-K413 | LTE Release 12 |
| R&S SMBV-K414 | OFDM Signal Generation |
| R&S SMBV-K415 | Cellular IOT |
| R&S SMBV-K416 | DVB-S2/DVB-S2X |
| R&S SMBV-K417 | Bluetooth® 5.0 |
| R&S SMBV-K418 | VERIZON 5GTF |
| R&S SMBV-K419 | EUTRA/LTE Release 13/14 |
| R&S SMBV-K442 | IEEE 802.11ax Digital Standard |
| R&S SMBV-K443 | Cellular IoT Enhancements |
| R&S SMBV-K444 | 5G NR R&S®WinIQSIM2™ |
| R&S SMBV-K256 | Playback of XM Radio™ Waveforms 16 |
| R&S SMBV-K300 | Pulse Sequencing 17 |
| R&S SMBV-K301 | Enhanced Pulse Sequencing |
| R&S SMBV-K308 | Direction Finding |
| R&S SMBV-K350 | DFS Signal Generation |
| R&S SMBV-K352 | Playback of HD Radio™ Waveforms 18 |
| R&S SMBV-K353 | DAB+ Streams |
| R&S SMBV-K354 | DAB Streams |
| R&S SMBV-K62 | Additive White Gaussian Noise (AWGN) |
| R&S SMBV-DKD | R&S®SMBV DKD (ISO 17025) Calibration including ISO 9000 calibration |
| R&S NRP-Z92 | Power Sensor, 9 kHz to 6 GHz |
| R&S CSNFC-B8 | NFC Reference Equipment (six antennas and two figure-eightshaped coils) |
| R&S NRP-Z4 | USB Adapter for R&S®NRP-Zxx power sensors |
| R&S TS-USB1 | USB Serial Adapter for RS-232 remote control |
| R&S SMBV-K44 | GPS |
| R&S SMBV-K65 | Assisted GPS |
| R&S SMBV-K66 | Galileo |
| R&S SMBV-K67 | Assisted Galileo |
| R&S SMBV-K91 | GNSS Extension to 12 Satellites |
| R&S SMBV-K92 | GNSS Enhanced (e.g. moving scenarios, multipath) |
| R&S SMBV-K93 | GPS P-Code |
| R&S SMBV-K94 | Glonass |
| R&S SMBV-K95 | Assisted Glonass |
| R&S SMBV-K96 | GNSS Extension to 24 Satellites |
| R&S SMBV-K101 | GNSS Extension: Obscuration and Automatic Multipath |
| R&S SMBV-K102 | GNSS Extension for Antenna Pattern |
| R&S SMBV-K103 | GNSS Extension for Spinning and Attitude Simulation |
| R&S SMBV-K105 | Quasi-Zenith Satellite System (QZSS L1 C/A) |
| R&S SMBV-K111 | Ground-based Augmentation System (GBAS) |
| R&S SMBV-K151 | ILS |
| R&S SMBV-K152 | VOR |
| R&S SMBV-K153 | DME |
| R&S ZZA-S334 | 19" Rack Adapter |
| R&S NRP-Z4.02 | USB Adapter for R&S®NRP-Zxx power sensors |
Модели
| Модели | Описание |
| R&S SMBV-B103 | Vector Signal Generator, Диапазон частот 9 кГц ... 3,2 ГГц с электронным аттенюатором уровня во всем диапазоне |
| R&S SMBV-B106 | Vector Signal Generator, Диапазон частот 9 кГц ... 6 ГГц с электронным аттенюатором уровня во всем диапазоне |
