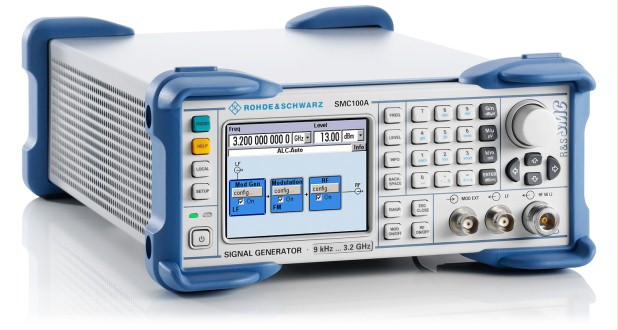

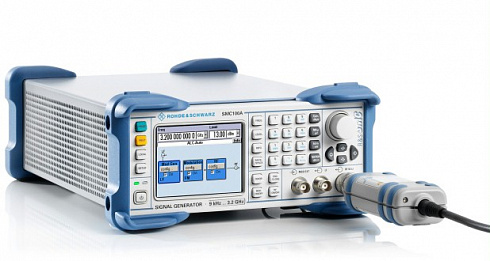

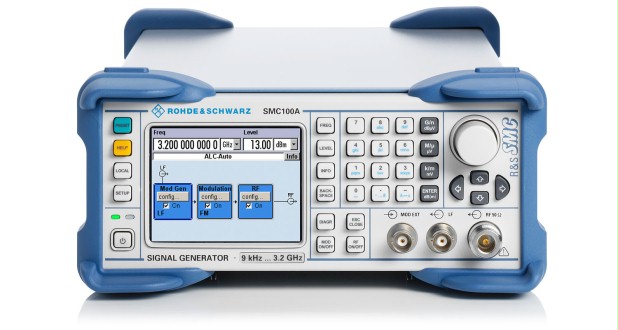

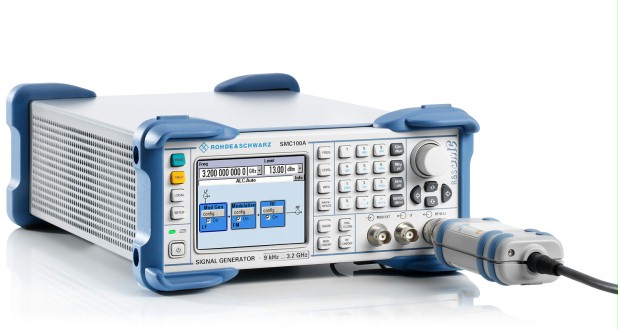

Бюджетный генератор СВЧ-сигналов Rohde&Schwarz SMC100A с диапазоном частот от 9 кГц до 3,2 ГГц
Подробнее
Описание
Аналоговый прибор R&S®SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. У него наименьший размер и наилучшее соотношение цена/характеристики в своем классе.
Гибкий и универсальный прибор можно использовать в сервисных и ремонтных лабораториях. Благодаря малым размерам и небольшому весу R&S®SMC100A также идеально подходит для работы в полевых условиях и в учебных заведениях.
Ключевые факты
- Диапазон частот от 9 кГц до 1,1 ГГц или 3,2 ГГц
- Максимальный уровень на выходе > +17 дБмВт, ном.
- Опциональный высокостабильный опорный генератор
- Режимы аналоговой модуляции (АМ/ЧМ/ФМ/импульсная) в стандартном исполнении
- Встроенная защита от перенапряжения
- Неизнашиваемый электронный аттенюатор
- Минимальная общая стоимость владения
Характеристики
| Частота | ||
| Диапазон частот | Частотная опция R&S®SMC-B101 | 9 кГц ... 1,1 ГГц |
| Частотная опция R&S®SMC-B103 | 9 кГц ... 3,2 ГГц | |
| Время установки | Режим SCPI | |
| Уровень | ||
| Максимальная выходная мощность | f = 200 кГц ... 3,2 ГГц | >+13 дБмВт |
| f ≥500 кГц | >+17 дБмВт (ном.) в режиме расширенного диапазона | |
| Погрешность уровня | f = 200 кГц ... 3,2 ГГц | <0,9 дБ |
| АРУ ВКЛ., режим АВТО, T = 18°C ... 33°C | ||
| Время установки | Режим SCPI | <5 мс |
| Уровень обратной мощности | 1 МГц ≤ f ≤ 1 ГГц | 50 Вт |
| 1 ГГц ≤ f ≤ 2 ГГц | 25 Вт | |
| 2 ГГц ≤ f ≤ 3,2 ГГц | 10 Вт | |
| Максимально допустимое постоянное напряжение | 50 В | |
| Спектральная чистота | ||
| Негармонические составляющие | отстройка от несущей > 10 кГц, f ≤1600 МГц | <-60 дБн (ном. -72 дБн) |
| Однополосный фазовый шум |
f = 1 ГГц отстройка от несущей = 20 кГц полоса измерения 1 Гц |
<-105 дБн (ном. -111 дБн) |
| Широкополосный шум |
f > 1 МГц, уровень > 5 дБмВт отстройка от несущей > 10 МГц полоса измерения 1 Гц |
<-138 дБн (ном. -146 дБн) |
| Поддерживаемые режимы модуляции | ||
| АМ | стандартная конфигурация | |
| Глубина АМ | 0 % ... 100 % | |
| ЧМ/ФМ | стандартная конфигурация | |
| Максимальная девиация ЧМ | f > 1,6 ГГц | 4 МГц |
| Максимальная девиация ФМ | f > 1,6 ГГц | 40 рад. |
| Импульсная | стандартная конфигурация | |
| Время нарастания/спада | <500 нс. (ном. 100 нс) | |
| Минимальная длительность импульса | с встроенным импульсным генератором | 1 мкс |
| Отношение уровней включения/выключения | >80 дБ | |

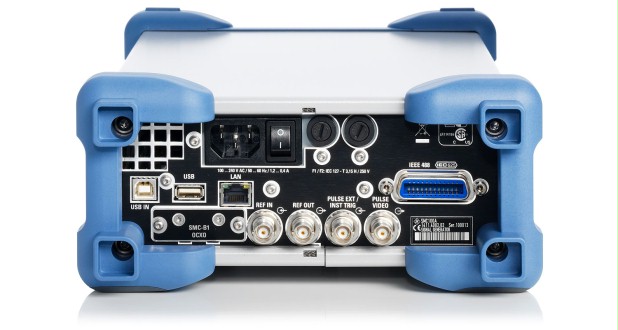

| Возможности подключения | ||
| Дистанционное управление | шина IEC/IEEE (с опцией R&S®SMC-K4) | |
| Ethernet (TCP/IP) | ||
| USB | ||
| Периферийные устройства | USB | |
Документы
Описание
| Опции | Описание |
| R&S NRP-Z91 | Power Sensor 9 kHz to 6 GHz, +23 dBm |
| R&S NRP-Z92 | Power Sensor 9 kHz to 6 GHz, +33 dBm |
| R&S PSL-Z2 | Keyboard with USB Interface (US character set) |
| R&S PSL-Z10 | Mouse with USB Interface, optical |
| R&S RO2SMC100A | One-Year Repair Service following the warranty period |
| R&S SMC-B1 | Reference Oscillator OCXO |
| R&S SMC-K4 | GPIB/IEEE488 Interface |
| R&S SMC-DKD | DKD (ISO 17025) Calibration including ISO 9000 calibration (can only be ordered with the device) |
| R&S ZZA-T35 | 19” Rack Adapter (for two 2-HU instruments next to each other) Suitable for installation of two R&S®SMC100A instruments |
| R&S ZZA-T36 | 19” Rack Adapter (for one 2-HU instruments + spacing module) |
Модели
| Модели | Описание |
| R&S SMC-B101 | Signal Generator 9 кГц ... 1,1 ГГц |
| R&S SMC-B103 | Signal Generator 9 кГц ... 3,2 ГГц |
