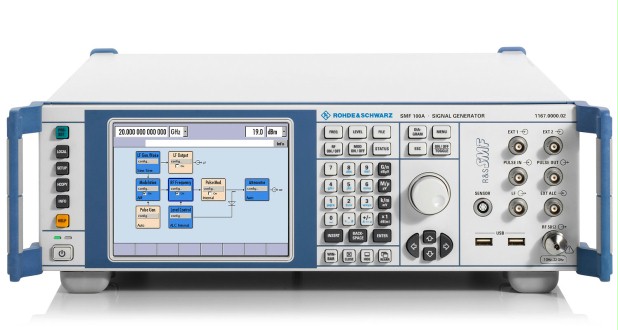

Микроволновый аналоговый генератор сигналов Rohde&Schwarz SMF100A с диапазоном частот от 100 кГц до 43,5 ГГц
Подробнее
Описание
Качество сигнала, скорость и гибкость — вот ключевые качества генератора сигналов диапазона СВЧ. R&S®SMF100A — уникальный высококлассный генератор СВЧ-сигналов, диктующий новые стандарты. Своими возможностями он перекрывает широкий спектр приложений, встречаемых в НИОКР, производстве, сервисе, обслуживании и ремонте.
Ключевые факты:
- Максимальный диапазон частот: от 100 Гц до 43,5 ГГц
- До 170 ГГц с умножителем частоты R&S®SMZ
- Превосходный однополосный фазовый шум: типовое значение: –120 дБн (10 ГГц; отстройка от несущей 10 кГц)
- Очень высокая выходная мощность: типовое значение +25 дБмВт
- Дополнительный импульсный модулятор с превосходными характеристиками
- Формирование уникальных последовательностей импульсов

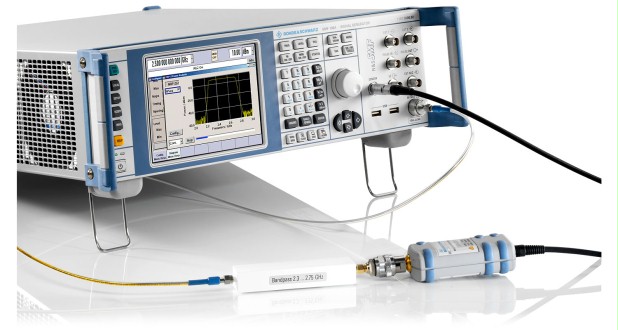

- Универсальный анализ мощности с дополнительным датчиком мощности R&S®NRP-Zxx
Характеристики
| Частота | |
| Диапазон частот | от 100 кГц до 22 / 31,8 / 43,5 ГГц |
| Время установки | < 4 мс |
| Время установки в режиме списка | тип. <750 мкс |
| Уровень | |
| Диапазон настройки | от –130 дБмВт до +30 дБмВт |
| Время установки | <3 мс |
| Время установки в режиме списка | тип. <750 мкс |
| Спектральная чистота | |
| Однополосный фазовый шум (f = 10 ГГц; отстройка от несущей 10 кГц; полоса измерения 1 Гц) |
<–115 дБн (тип. –120 дБн) |
| Модуляция | |
| Поддерживаемые типы модуляции с опцией R&S®SMF-B20 |
АМ/ЧМ/ФМ/лог. АМ |
| Интерфейсы | |
| В базовой конфигурации | LAN (100BaseT), 2 × USB |
| С опцией R&S®SMF-B83 | IEEE 488.2 |
| С опцией R&S®SMF-B84 | 1 × USB, 1 × USB slave |
| С опцией R&S®SMF-B85 | съемный флэш-накопитель |
Документы
Описание

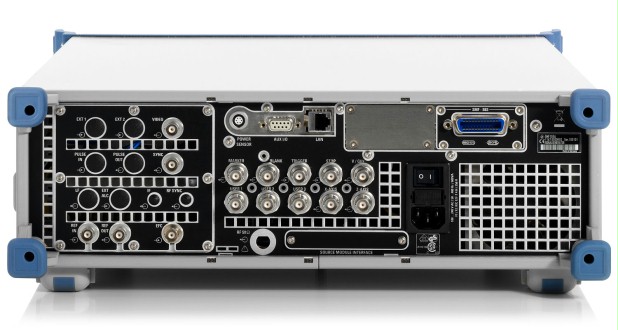

| Опции | Описание |
| R&S SMF-B2 | Frequency Extension, 100 kHz to 1 GHz 17 |
| R&S SMF-B1 | OCXO Reference Oscillator 17, 18 |
| R&S SMF-B20 | AM/FM^M/LOG AM Modulator 17 |
| R&S SMF-B22 | Enhanced Phase Noise Performance 17 |
| R&S SMF-B26 | Step Attenuator, 100 kHz to 22 GHz 17 |
| R&S SMF-B27 | Step Attenuator, 100 kHz to 43.5 GHz 17 |
| R&S SMF-B32 | High Output Power (not in combination with R&S®SMF-B2) 17 |
| R&S SMF-B34 | High Output Power (in combination with R&S®SMF-B2) 17 |
| R&S SMF-B81 | Rear Connectors 22 GHz 17 |
| R&S SMF-B82 | Rear Connectors 43.5 GHz 17 |
| R&S SMF-B83 | Removable GPIB 19 |
| R&S SMF-B84 | Removable USB 19 |
| R&S SMF-B85.02 | Removable Flash Disk 17, 19 |
| R&S SMF-K3 | Narrow Pulse Modulation |
| R&S SMF-K4 | Ramp Sweep |
| R&S SMF-K23 | Pulse Generator |
| R&S SMF-K27 | Pulse Train 20 |
| R&S SMF-K28 | Power Analysis |
| R&S SMF22-DKD | DKD (ISO 17025) Calibration including ISO 9000 Calibration (can only be ordered with the device) |
| R&S SMF44-DKD | DKD (ISO 17025) Calibration including ISO 9000 Calibration (can only be ordered with the device) |
| R&S NRP-Z81 | Wideband Power Sensor (for use with R&S®SMF-K28) |
| Аксессуары | |

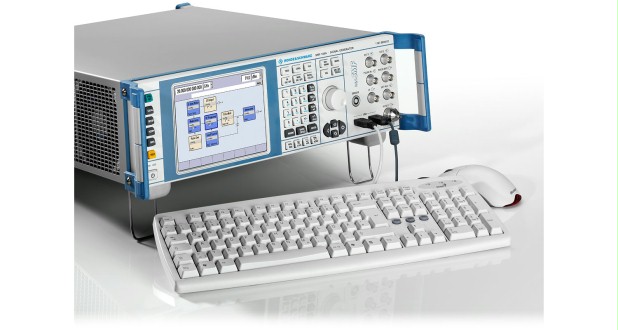

| R&S PSL-Z2 | Keyboard with USB Interface (US character set) |
| R&S PSL-Z10 | Mouse with USB Interface, optical |
| R&S NRP-Z4 | USB adapter for R&S®NRP-Zxx power sensors |
| R&S TS-USB1 | USB serial adapter for RS-232 remote control |
| R&S PSP-B6 | External USB DVD Drive |
| SMF100A | 3.5 mm female |
| SMF100A | 3.5 mm male |
| SMF100A | N female |
| SMF100A | N male |
| SMF100A | 2.4 mm female |
| SMF100A | 2.9 mm female |
| SMF100A | 2.9 mm male |
| SMF100A | N female |
| SMF100A | N male |
| R&S SMF-Z10 | Spare Compact Flash Card (R&S®SMF-B85 required) |
| R&S ZZA-311 | 19“ Rack Adapter |
| R&S NRP-Z4.02 | USB adapter for R&S®NRP-Zxx power sensors |
Модели
| Модели | Описание |
| R&S SMF-B122 | Диапазон частот от 1 ГГц до 22 ГГц (переходник для разъёма 3,5 мм (розетка) входит в комплект поставки) |
| R&S SMF-B131 | Диапазон частот от 1 ГГц до 31,8 ГГц |
| R&S SMF-B144 | Диапазон частот от 1 ГГц до 43,5 ГГц (переходник для разъёма 2,4 и 2,9 мм (розетка) входит в комплект поставки) |
| R&S SMF-B144N | Диапазон частот от 1 ГГц до 43,5 ГГц, ограничение минимальной длительности импульса |
