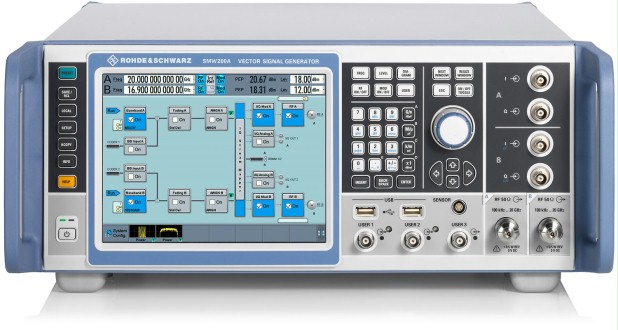

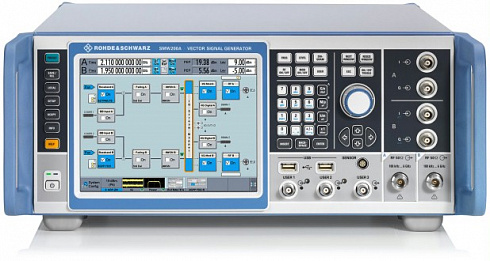

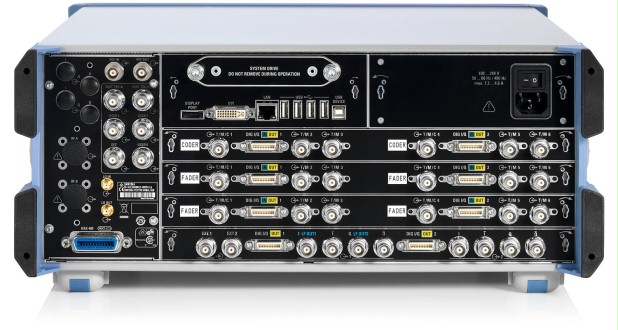

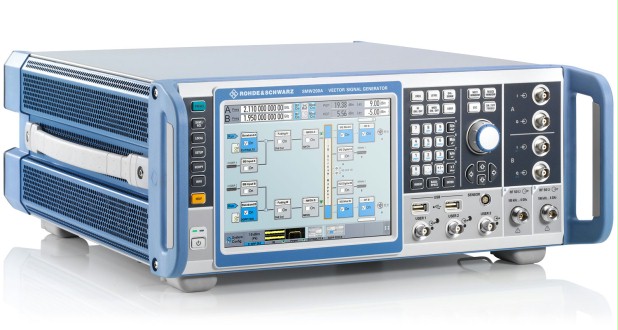

Векторный 2-х канальный микроволновый генератор сигналов Rohde&Schwarz SMW200A с диапазоном частот от 100 кГц до 44 ГГц
Подробнее
Описание
Векторный генератор сигналов R&S®SMW200A предназначен для самых требовательных приложений. Гибкая конфигурация, быстродействие и интуитивно понятное управление делают его превосходным инструментом для формирования сложных, высококачественных сигналов с цифровой модуляцией.
Генератор R&S®SMW200A идеально подходит для формирования сигналов с цифровой модуляцией, которые требуются для разработки новых широкополосных систем связи, проверки базовых станций 4G и 5G или в аэрокосмическом и оборонном секторе.
Полоса частот I/Q-модуляции до 2 ГГц со встроенным генератором модулирующего сигнала удовлетворяет стандартам четвертого и пятого поколения (например, 5G, LTE-Advanced и IEEE 802.11ac/ad), ведь генератор R&S®SMW200A разработан с расчетом на будущие требования. Его модульная масштабируемая архитектура позволяет модифицировать и оптимизировать генератор для конкретных приложений.
Возможно добавление второго ВЧ-тракта, а также до двух модулей модулирующих сигналов и до четырех модулей имитаторов замираний без потери качества сигнала. В результате с помощью генератора R&S®SMW200A можно создавать сценарии сигналов, для которых ранее требовалось несколько приборов, либо которые вообще невозможно было сформировать. От режимов MIMO, включая 8x2, до объединения несущих в LTE-Advanced с замираниями — никогда еще не было прибора с такими потрясающими возможностями для генерации сигналов.

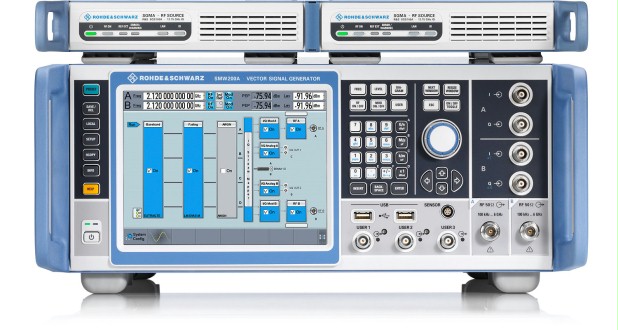

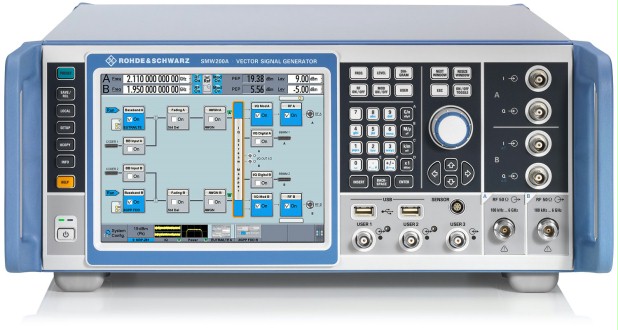

Если требуется более двух ВЧ-трактов, можно подключить дополнительные модули генерации сигналов R&S®SGMA. Интуитивно понятный интерфейс сенсорного экрана позволяет полностью контролировать измерения, вне зависимости от их сложности, и обеспечивает быстрый доступ к требуемым результатам.
Ключевые факты:
- Диапазон частот от 100 кГц до 3 ГГц, 6 ГГц, 7,5 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц или 44 ГГц
- Дополнительный второй ВЧ-тракт с диапазоном от 100 кГц до 3 ГГц, 6 ГГц, 7,5 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц или 44 ГГц
- Опции для всех основных стандартов цифровой связи
- Дополнительный встроенный имитатор замираний с шириной полосы до 800 МГц
- Поддержка всех основных режимов MIMO, включая 3x3, 4x4, 8x4, 4x8 и 4x2x2
- Интуитивно понятное управление посредством сенсорного экрана с использованием блок-схемы в качестве ключевого элемента
Характеристики
| Частота | ||
| Диапазон частот, ВЧ-тракт A | R&S®SMW-B1003 | от 100 кГц до 3 ГГц |
| R&S®SMW-B1006 | от 100 кГц до 6 ГГц | |
| R&S®SMW-B1007 | от 100 кГц до 7,5 ГГц | |
| R&S®SMW-B1012 | от 100 кГц до 12,75 ГГц | |
| R&S®SMW-B1020 | от 100 кГц до 20 ГГц | |
| R&S®SMW-B1031 | От 100 кГц до 31,8 ГГц | |
| R&S®SMW-B1040/-B1040N | от 100 кГц до 40 ГГц | |
| R&S®SMW-B1044/-B1044N | от 100 кГц до 44 ГГц | |
| Диапазон частот, ВЧ-тракт B | R&S®SMW-B2003 | от 100 кГц до 3 ГГц |
| R&S®SMW-B2006 | от 100 кГц до 6 ГГц | |
| R&S®SMW-B2007 | от 100 кГц до 7,5 ГГц | |
| R&S®SMW-B2012 | от 100 кГц до 12,75 ГГц | |
| R&S®SMW-B2020 | от 100 кГц до 20 ГГц | |
| R&S®SMW-B2031 | От 100 кГц до 31,8 ГГц | |
| R&S®SMW-B2044/-B2044N | от 100 кГц до 44 ГГц | |
| Уровень | ||
| Гарантированный диапазон уровня сигнала | 3 МГц ≤ f < 20 ГГц | от –120 дБмВт до +18 дБмВт (PEP) |
| 20 ГГц ≤ f ≤ 44 ГГц | от –120 дБмВт до +11/+18 дБмВт (PEP), в зависимости от ВЧ | |
| Спектральная чистота | ||
| Гармонические составляющие | уровень < 10 дБмВт, CW | <–30 дБн |
| Частотные опции 20 ГГц, 31,8 ГГц, 40 ГГц и 44 ГГц, f >3,5 ГГц | <–55 дБн | |
| Негармонические составляющие |
CW или векторная модуляция с полномасштабным входом по постоянному току, уровень > –10 дБмВт, отстройка от несущей > 10 кГц, 200 МГц < f ≤ 1500 МГц |
|
| стандартно | <–80 дБн | |
| с опцией R&S®SMW-B711/-B721 | <–90 дБн | |
| Однополосный фазовый шум | CW, отстройка от несущей = 20 кГц, f = 1 ГГц | |
| стандартно | < –134 дБн, –140 дБн (тип.) | |
| с опцией R&S®SMW-B711/-B721 | < –144 дБн, –150 дБн (тип.) | |
| CW, отстройка от несущей = 20 кГц, f = 10 ГГц | ||
| стандартно | < –114 дБн, –120 дБн | |
| с опцией R&S®SMW-B711/-B721 | < –124 дБн, –130 дБн | |
| Аналоговая модуляция | ||
| Поддерживаемые режимы аналоговой модуляции | АМ (дополнительно), ЧМ (дополнительно), φМ (дополнительно), импульсная (дополнительно) | |
| I/Q-модуляция | ||
| Полоса ВЧ-модуляции | с внутренним широкополосным генератором модулирующего сигнала, функция “I/Q wideband” включена | |
| 300 МГц ≤ f ≤ 2,5 ГГц | ±40 % от частоты несущей | |
| f > 2,5 ГГц | ±1 ГГц | |
| с внутренним стандартным модулирующим сигналом, функция “I/Q wideband” включена, f ≥ 250 МГц | ±80 МГц | |
|
Неравномерность АЧХ модулятора в заданной полосе частот ВЧ-модуляции |
с внутренним широкополосным генератором модулирующего сигнала, функция “I/Q wideband” включена | < 1,0 дБ, < 0,4 дБ (изм.) |
| Широкополосный генератор модулирующего сигнала | Опция R&S®SMW-B9, можно установить до двух генераторов модулирующего сигнала | |
| Полоса частот сигнала | в зависимости от опций | до 2 ГГц |
| Объем памяти генератора сигналов произвольной формы | в зависимости от опций | до 2 млрд отсчетов |
| Смещение частоты | в зависимости от опций | до величины от -1 ГГц до +1 ГГц |
| Стандартный генератор модулирующих сигналов | Опция R&S®SMW-B10, можно установить до двух генераторов модулирующего сигнала | |
| Полоса частот сигнала | в зависимости от опций | до 160 МГц |
| Объем памяти генератора сигналов произвольной формы | в зависимости от опций | до 1 млрд отсчетов |
| Смещение частоты | в зависимости от опций | до величины от -80 МГц до +80 МГц |
| Цифровые стандарты | ||
| Поддерживаемые стандарты и системы модуляции | 5G New Radio, сотовый Интернет вещей (IoT), LTE (до версии 15), 3GPP FDD/HSPA/HSPA+, WLAN IEEE 802.11a/b/g/n/j/p/ac/ad/ax/be, DVB-S2/DVB-S2X, генерация сигналов OFDM, аддитивный белый гауссовский шум (AWGN) и другие | |
| Замирание и MIMO | ||
| Имитатор замираний | Опция R&S®SMW-B14 или -B15, можно установить до четырех модулей замираний | |
| Полоса частот замирания | макс. 800 МГц | |
| Каналы с замиранием | в зависимости от опций | макс. 64 |
| Сценарии замирания MIMO | в зависимости от опций | 2x2, 4x2, 2x4, 3x3, 4x4, 8x4, 4x8, 8x2, 2x8, 4x2x2 и т. д. |
| Режимы замирания | в зависимости от опций | многолучевость, скользящая задержка, рождение-смерть, быстрая последовательность, двухканальная помеха, двухканальный источник помех |
| Профили замирания | в зависимости от опций | Рэлей, Райс, чистый Доплер, Статический, Гауссовский и т. д. |
| Имитация передачи данных | ||
| Источники шума | аддитивный белый гауссовский шум (AWGN), фазовый шум, отрежектированный шум, импульсный шум | |
Документы
Описание
| Опции | Описание |
| SMW-B1003 | Частотная опция, ВЧ-тракт A, от 100 кГц до 3 ГГц |
| SMW-B1006 | Частотная опция, ВЧ-тракт A, от 100 кГц до 6 ГГц |
| SMW-B1007 | Частотная опция, ВЧ-тракт A, от 100 кГц до 7,5 ГГц |
| SMW-B1012 | Частотная опция, ВЧ-тракт A, от 100 кГц до 12,75 ГГц |
| SMW-B1020 | Частотная опция, ВЧ-тракт A, от 100 кГц до 20 ГГц |
| SMW-B1031 | Частотная опция, ВЧ-тракт A, от 100 кГц до 31,8 ГГц |
| SMW-B1040 | Частотная опция, ВЧ-тракт A, от 100 кГц до 40 ГГц |
| SMW-B1040N | Частотная опция, ВЧ-тракт A, от 100 кГц до 40 ГГц, ограниченная полоса I/Q-модуляции и минимальная длительность импульса |
| SMW-B1044 | Частотная опция, ВЧ-тракт A, от 100 кГц до 44 ГГц |
| SMW-B1044N | Частотная опция, ВЧ-тракт A, от 100 кГц до 44 ГГц, ограниченная полоса I/Q-модуляции и минимальная длительность импульса |
| SMW-B2003 | Частотная опция, ВЧ-тракт B, от 100 кГц до 3 ГГц |
| SMW-B2006 | Частотная опция, ВЧ-тракт B, от 100 кГц до 6 ГГц |
| SMW-B2007 | Частотная опция, ВЧ-тракт B, от 100 кГц до 7,5 ГГц |
| SMW-B2020 | Частотная опция, ВЧ-тракт B, от 100 кГц до 20 ГГц |
| SMW-B13 | Модуль маршрутизации сигнала и основной блок модулирующего сигнала, один I/Q-ВЧ-тракт |
| SMW-B13T | Модуль маршрутизации сигнала и основной блок модулирующего сигнала, два I/Q-ВЧ-тракта |
| SMW-B13XT | Широкополосный модуль маршрутизации сигнала и основной блок модулирующего сигнала, два I/Q-ВЧ-тракта |
| SMW-B709 | Низкий уровень фазового шума для ВЧ-тракта A |
| SMW-B710 | Улучшенные характеристики фазового шума вблизи несущей для ВЧ-тракта A |
| SMW-B711 | Сверхнизкий уровень фазового шума для ВЧ-тракта A |
| SMW-B719 | Низкий уровень фазового шума для ВЧ-тракта B |
| SMW-B720 | Улучшенные характеристики фазового шума вблизи несущей для ВЧ-тракта B |
| SMW-B721 | Сверхнизкий уровень фазового шума для ВЧ-тракта B |
| SMW-B90 | Фазовая когерентность |
| SMW-K22 | Импульсный модулятор |
| SMW-K23 | Генератор импульсов |
| SMW-K24 | Многофункциональный генератор |
| SMW-K703 | Вход/выход опорного сигнала с частотой 100 МГц, 1 ГГц и сверхнизким шумом |
| SMW-K704 | Настраиваемый вход опорной частоты от 1 МГц до 100 МГц |
| SMW-K720 | АМ, ЧМ, ФМ |
| SMW-K739 | Дифференциальные аналоговые I/Q-входы |
| SMW-B10 | Генератор модулирующих сигналов с генератором сигналов произвольной формы (ARB) (64 млн отсчетов) и цифровой модуляцией (в реальном масштабе времени), ВЧ-полоса 120 МГц |
| SMW-B10F | Генератор модулирующих сигналов для ГНСС с высокими динамическими характеристиками, с генератором сигналов произвольной формы (ARB) (64 млн отсчетов) и цифровой модуляцией (в реальном масштабе времени), ВЧ-полоса 120 МГц |
| SMW-K16 | Дифференциальные аналоговые I/Q-выходы |
| SMW-K18 | Выход цифровой модуляции |
| SMW-K501 | Расширенное формирование последовательностей |
| SMW-K511 | Расширение памяти генератора сигналов произвольной формы (ARB) до 512 млн отсчетов |
| SMW-K512 | Расширение памяти генератора сигналов произвольной формы (ARB) до 1 млрд отсчетов |
| SMW-K522 | Расширение ВЧ-полосы модулирующего сигнала до 160 МГц |
| SMW-K551 | Медленные I/Q-сигналы |
| SMW-B9 | Широкополосный генератор модулирующих сигналов с ARB-генератором (256 млн отсчетов), ВЧ-полоса 500 МГц |
| SMW-K17 | Широкополосные дифференциальные аналоговые I/Q-выходы |
| SMW-K19 | Выход цифровой модуляции |
| SMW-K502 | Расширенное широкополосное формирование последовательностей |
| SMW-K503 | Интерфейс управления импульcными сигналами в реальном времени |
| SMW-K504 | Интерфейс управления в реальном масштабе времени с улучшенной скоростью PDW и управлением PDW |
| SMW-K515 | Расширение памяти генератора сигналов произвольной формы (ARB) до 2 млрд отсчетов |
| SMW-K525 | Расширение ВЧ-полосы модулирующего сигнала до 1 ГГц |
| SMW-K527 | Расширение ВЧ-полосы модулирующего сигнала до 2 ГГц |
| SMW-K62 | Аддитивный белый гауссовский шум (AWGN) |
| SMW-K80 | Тестер коэффициента битовых ошибок |
| SMW-K540 | Отслеживание огибающей |
| SMW-K541 | Предыскажения АМ/АМ, АМ/ФМ |
| SMW-K544 | Пользовательская коррекция АЧХ |
| SMW-K546 | Цифровая схема Догерти |
| SMW-K548 | Снижение коэффициента амплитуды |
| SMW-K548 | Снижение коэффициента амплитуды |
| SMW-K810 | Расширенная генерация шума |
| SMW-K811 | Шумовые сигналы с узкополосным провалом в спектре |
| SMW-B14 | Имитатор замираний |
| SMW-B15 | Имитатор замираний и сигнальный процессор |
| SMW-K71 | Динамические замирания |
| SMW-K72 | Расширенные модели замираний |
| SMW-K73 | Улучшения замираний OTA-MIMO |
| SMW-K73 | Улучшения замираний OTA-MIMO |
| SMW-K74 | MIMO замирание/маршрутизация |
| SMW-K75 | MIMO-сигналы высокого порядка |
| SMW-K76 | Логические каналы для генераторов модулирующих сигналов |
| SMW-K78 | Формирование отраженных радиолокационных сигналов |
| SMW-K550 | Расширитель потока |
| SMW-K820 | Специализированные динамические замирания |
| SMW-K821 | Подмножества MIMO для сигналов MIMO более высокого порядка |
| SMW-K40 | GSM/EDGE |
| SMW-K41 | EDGE Evolution |
| SMW-K42 | 3GPP FDD |
| SMW-K44 | GPS |
| SMW-K46 | CDMA2000® |
| SMW-K47 | 1xEV-DO |
| SMW-K49 | IEEE 802.16 |
| SMW-K50 | TD-SCDMA |
| SMW-K51 | Расширенные испытания базовых/мобильных станций TD-SCDMA |
| SMW-K52 | DVB-H/DVB-T |
| SMW-K54 | IEEE 802.11 (a/b/g/n) |
| SMW-K55 | EUTRA/LTE |
| SMW-K60 | Bluetooth® EDR |
| SMW-K61 | Формирование многочастотных немодулированных сигналов |
| SMW-K66 | Galileo |
| SMW-K68 | TETRA версия 2 |
| SMW-K69 | Испытания базовых станций LTE в замкнутом цикле |
| SMW-K81 | Формирование файла журнала |
| SMW-K83 | 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций |
| SMW-K84 | EUTRA/LTE версии 9 и расширенные функции |
| SMW-K85 | EUTRA/LTE версии 10 (LTE-Advanced) |
| SMW-K86 | IEEE 802.11ac |
| SMW-K87 | 1xEV-DO вер. B |
| SMW-K89 | NFC A/B/F |
| SMW-K94 | ГЛОНАСС |
| SMW-K98 | Модернизированная система GPS |
| SMW-K99 | Расширение до 48 каналов на полосу |
| SMW-K106 | SBAS/QZSS |
| SMW-K107 | BeiDou |
| SMW-K108 | Имитация эффектов реального мира |
| SMW-K109 | Интерфейсы ГНСС реального масштаба времени (дистанционное управление реального времени) |
| SMW-K112 | LTE версии 11 и расширенные функции |
| SMW-K113 | EUTRA/LTE версии 12 |
| SMW-K114 | Формирование сигналов OFDM |
| SMW-K115 | Сотовый Интернет вещей (IoT) |
| SMW-K116 | DVB-S2/DVB-S2X |
| SMW-K117 | Bluetooth® 5.x |
| SMW-K118 | Сигналы Verizon 5GTF |
| SMW-K119 | LTE версии 13/14/15 |
| SMW-K120 | Расширенные приложения ГНСС |
| SMW-K130 | Формирование пользовательских сигналов OneWeb |
| SMW-K131 | LoRa® |
| SMW-K141 | IEEE 802.11ad |
| SMW-K142 | IEEE 802.11ax |
| SMW-K143 | Сотовый Интернет вещей (IoT) версии 14 |
| SMW-K144 | 5G New Radio |
| SMW-K145 | Испытания базовых станций 5G New Radio в замкнутом цикле |
| SMW-K146 | Сотовый Интернет вещей (IoT) версии 15 |
| SMW-K355 | Эталонные сигналы OneWeb |
| SMW-K360 | Испытательный комплект ЭРА-ГЛОНАСС |
| SMW-K361 | Испытательный комплект eCall |
| SMW-K542 | Развертка по мощности модулирующего сигнала |
| SMW-K240 | GSM/EDGE |
| SMW-K241 | EDGE Evolution |
| SMW-K242 | 3GPP FDD |
| SMW-K244 | GPS, 1 спутник |
| SMW-K246 | CDMA2000® |
| SMW-K246 | CDMA2000® |
| SMW-K247 | 1xEV-DO |
| SMW-K249 | IEEE 802.16 |
| SMW-K250 | TD-SCDMA |
| SMW-K251 | Расширенные испытания базовых/мобильных станций TD-SCDMA |
| SMW-K252 | DVB-H/DVB-T |
| SMW-K253 | DAB/T-DMB |
| SMW-K254 | IEEE 802.11n |
| SMW-K255 | EUTRA/LTE |
| SMW-K260 | Bluetooth® EDR |
| SMW-K261 | Формирование многочастотных немодулированных сигналов |
| SMW-K262 | Аддитивный белый гауссовский шум (AWGN) |
| SMW-K266 | Galileo, 1 спутник |
| SMW-K268 | TETRA версии 2 |
| SMW-K283 | 3GPP FDD HSPA/HSPA+, расширенные испытания базовых/мобильных станций |
| SMW-K284 | EUTRA/LTE версии 9 и расширенные функции |
| SMW-K285 | EUTRA/LTE версии 10 (LTE-Advanced) |
| SMW-K286 | IEEE 802.11ac |
| SMW-K287 | 1xEV-DO вер. B |
| SMW-K289 | NFC A/B/F |
| SMW-K294 | ГЛОНАСС, 1 спутник |
| SMW-K407 | Beidou, 1 спутник |
| SMW-K412 | LTE версии 11 и расширенные функции |
| SMW-K413 | EUTRA/LTE версии 12 |
| SMW-K414 | Формирование сигналов OFDM |
| SMW-K415 | Сотовый Интернет вещей (IoT) |
| SMW-K416 | DVB-S2/DVB-S2X |
| SMW-K417 | Bluetooth® 5.x |
| SMW-K418 | Сигналы Verizon 5GTF |
| SMW-K419 | LTE версии 13/14/15 |
| SMW-K430 | Формирование пользовательских сигналов OneWeb |
| SMW-K431 | LoRa® |
| SMW-K441 | IEEE 802.11ad |
| SMW-K442 | IEEE 802.11ax |
| SMW-K443 | Сотовый Интернет вещей (IoT) версии 14 |
| SMW-K444 | 5G New Radio |
| SMW-K300 | Формирование последовательностей импульсов |
| SMW-K301 | Расширенное формирование последовательностей импульсов |
| SMW-K304 | Движущиеся излучатели и приемник |
| SMW-K306 | Несколько излучателей (с чередованием) |
| SMW-K308 | Радиопеленгация |
| SMW-K315 | Имитация импульсов в импульсе |
| SMW-K350 | Формирование сигналов DFS |
| Аксессуары | |
| SMW-B81 | Разъемы на задней панели для ВЧ-тракта A (3/6 ГГц) и I/Q |
| SMW-B82 | Разъемы на задней панели для ВЧ-тракта B (3/6 ГГц) |
| SMW-B83 | Разъемы на задней панели для ВЧ-тракта A (20/31,8/40 ГГц) и I/Q |
| SMW-B84 | Разъемы на задней панели для ВЧ-тракта B (20 ГГц) |
| SMW-B93 | Твердотельный жесткий диск |
| ZZA-KN4 | Держатель для 19-дюймовой стойки |
| SMU-Z6 | Кабель для подключения цифровых интерфейсов модулирующих сигналов компании Rohde &Schwarz |
| DIGIQ-HS | Кабель для высокоскоростного цифрового I/Q-интерфейса (оптический кабель, QFSP+ вилка) |
| TS-USB1 | Последовательный USB-адаптер для дистанционного управления через RS-232 |
Модели
